Endüstriyel proses ve enerji yönetimi dünyasında, gaz akışının doğru ölçümü son derece önemlidir. Bir gaz akış ölçeri belirlerken veya çalıştırırken, üç yaygın hacimsel akış birimiyle karşılaşırsınız: m³/sa, Nm³/sa ve Sm³/sa. Benzer görünseler de, temelde farklı kavramları temsil ederler. Bunların karıştırılması, proses kontrolü, maliyet muhasebesi ve güvenlik uyumluluğunda önemli hatalara yol açabilir.
Peki, fark nedir ve neden bu kadar önemlidir?
Bu kılavuz, bu üniteleri mümkün olan en basit şekilde açıklayacak ve konsepti sezgisel hale getirmek için net bir benzetme kullanacaktır. Sonunda, her bir ünitenin tam olarak ne anlama geldiğini ve ne zaman kullanılması gerektiğini anlayacak ve gaz akış cihazlarınızı güvenle seçip çalıştırabileceksiniz.
Temel Sorun: Gaz Hacmi Neden "Hareketli Bir Hedeftir"?
Birimleri tanımlamadan önce, fiziğin temel bir ilkesini anlamamız gerekir:
Bir gazın hacmi sabit bir özellik değildir . Sıcaklık ve basınçtaki değişikliklerle önemli ölçüde değişir.

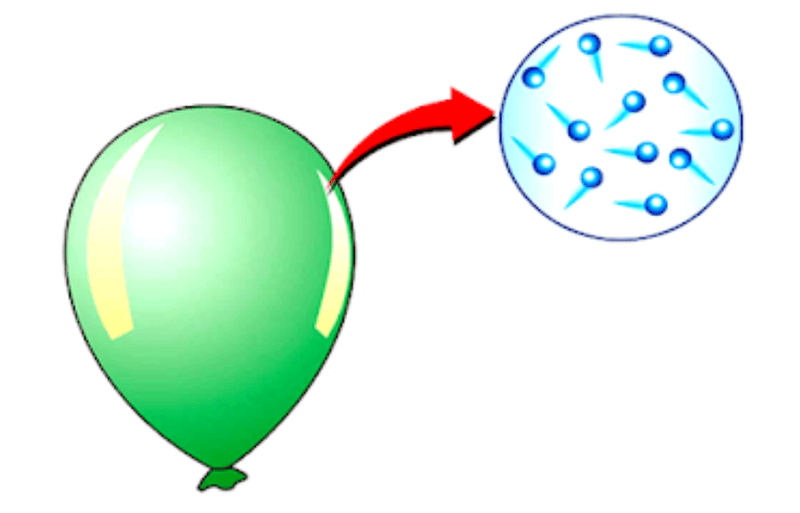

Basit bir parti balonunuz olduğunu düşünün.
- Balonu sıcak bir odadan çıkarıp soğuk bir ortama koyarsanız büzülecektir.
- Eğer o soğuk balonu tekrar sıcak bir odaya götürürseniz, şişecektir.
- Balonu sıkıştırırsan (basıncını artırırsan) hacmi azalır.
Balonun içindeki hava miktarı, yani hava moleküllerinin sayısı (yani kütlesi) hiçbir zaman değişmedi. Ancak hacmi, bulunduğu ortama bağlı olarak sürekli değişen bir hedefti.
Endüstriyel bir borudan akan gaz da tam olarak aynı şekilde davranır. Genellikle sıcak ve basınç altındadır. Sıcaklığını ve basıncını belirtmeden hacmini belirtmek eksik ve çoğu zaman yanıltıcı bir bilgidir. Standart birimler işte bu sorunu çözmek için oluşturulmuştur.
Her Birimin Net Tanımı
Üç yaygın gaz akış biriminin her birini anlamak için balon benzetmemizi kullanalım.

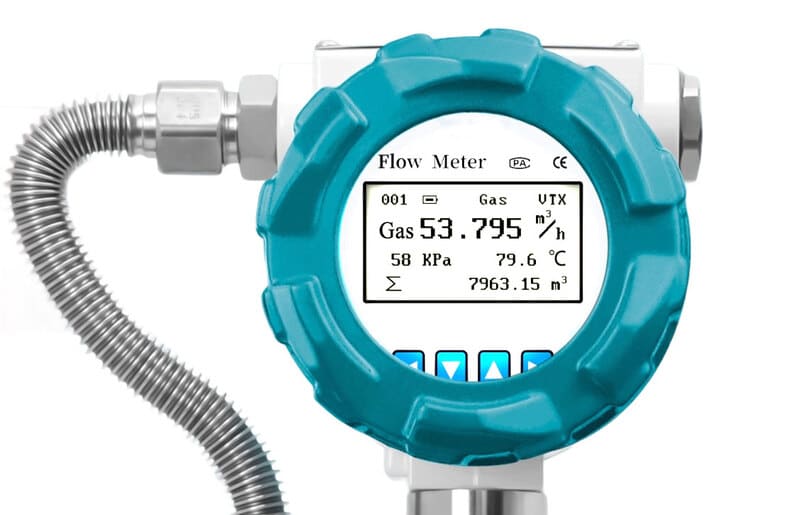

m³/h (Saat Başına Gerçek Metreküp) – “Gördüğünüz”
- Tanım: m³/h, genellikle Am³/h olarak yazılır ("A" "Gerçek" anlamına gelir), canlı proses koşullarında ölçüm cihazından geçen gerçek gaz hacmini temsil eder. Bu, borunun içindeki gaz hacminin, o anda, belirli bir çalışma sıcaklığı ve basıncı altında, doğrudan ölçümüdür.
- Balon Benzetmesi: m³/h, balonun şu anda, kullanıldığı sıcak ve basınçlı fabrikada boyutunu ölçmek gibidir. Gazın o anda kapladığı gerçek, fiziksel hacimdir.
- Önemi ve Sınırlamaları: Bu, "gördüğünüzü alırsınız" şeklinde bir ölçümdür. Borudaki hacmi doğru bir şekilde tanımlasa da, gaz miktarlarını karşılaştırmak için kullanışlı değildir. Örneğin, 7 bar basınçta 100 m³/h basınçlı hava, atmosfer basıncında 100 m³/h havadan sekiz kat daha fazla hava molekülü (kütle) içerir. Bu nedenle, canlı sıcaklık ve basınç belirtilmeden faturalandırma veya verimlilik hesaplamalarında m³/h kullanmak güvenilir değildir.
Nm³/h (Saat Başına Normal Metreküp) – “Avrupa Standardı”

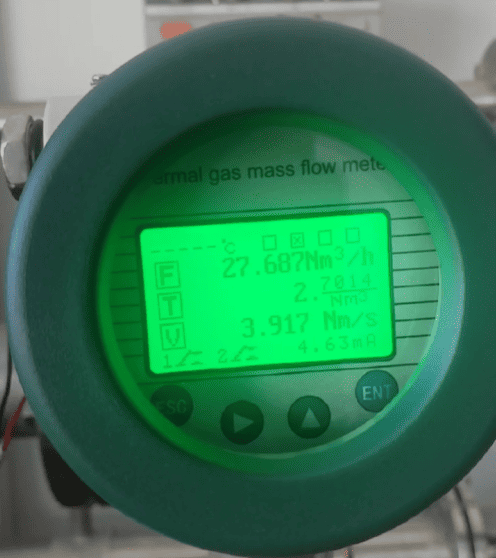

Nm3/h'lik akış ölçer
- Tanım: Nm³/h, Saat Başına Normal Metreküp anlamına gelir. Bu, borudaki gerçek hacmin bir ölçüsü değildir; gazın miktarının (kütlesinin) standart bir ölçümüdür. Şu soruyu yanıtlar: "Borumdan akan gazı alıp evrensel olarak kabul görmüş bir dizi 'Normal' koşula getirirsem, ne kadar hacim kaplar?"
- Bu " Normal Koşullar " DIN 1343 ve ISO 2533 gibi standartlar tarafından uluslararası olarak şu şekilde tanımlanmıştır:
oSıcaklık: 20°C
oBasınç: 1.01325 bar mutlak (1 atmosfer) - Balon Benzetmesi: Nm³/h, fabrikadan sıcak ve basınçlı bir balonu alıp, 20°C sıcaklıkta ve standart deniz seviyesi basıncında özel bir referans odasına koyup boyutunu ölçmek gibidir. Fabrikadaki boyutu ne olursa olsun, aynı miktarda hava molekülü içeriyorsa, bu soğuk ve standart odadaki boyutu her zaman aynı olacaktır.
- Önemi ve Değeri: Nm³/h, gazın kütlesinin hacim olarak ifade edilen bir ölçüsüdür. Sabit ve evrensel bir temel değer kullandığı için adil ve doğru karşılaştırmalara olanak tanır. Avrupa ve dünyanın birçok yerinde çoğu bilimsel ve endüstriyel gaz ölçümü için standart birimdir.
Sm³/h (Saat Başına Standart Metreküp) – “Amerikan ve Endüstriyel Standart”
- Tanım : Sm³/h, Saat Başına Standart Metreküp anlamına gelir. Kavramsal olarak, Nm³/h ile tamamen aynıdır; gazın miktarının (kütlesinin) standart bir ölçüsüdür.
- Tek Fark: "Standart" için kullanılan referans koşulları "Normal"den farklıdır. Ne yazık ki, "Standart Koşullar" için tek bir evrensel tanım yoktur; ancak özellikle Amerika Birleşik Devletleri ve petrol ve gaz endüstrisinde en yaygın olanlardan biri şudur:
oSıcaklık: 15,6°C (60°F) veya bazen 15°C
oBasınç: 1.01325 bar mutlak (1 atmosfer) - Balon Benzetmesi: Sm³/h, balonunuzu farklı bir standart odaya, yani 15,6°C gibi daha yaygın bir ortam sıcaklığına ayarlanmış bir odaya götürmek gibidir. Bu oda, 0°C'lik "Normal" odadan daha sıcak olduğu için, aynı balon (aynı hava kütlesiyle) biraz genleşecektir. Dolayısıyla, 100 Sm³/h olarak ölçülen bir gaz miktarı, yaklaşık 94,5 Nm³/h olarak ölçülen aynı gaz miktarıyla aynı kütleye sahiptir.
- Önemi ve Değeri: Nm³/h gibi, Sm³/h de faturalandırma, proses kontrolü ve verimlilik hesaplamaları için güvenilir bir birimdir. Önemli olan, "Standart" terimini gördüğünüzde hangi sıcaklık ve basınç tabanının kullanıldığını her zaman bilmektir.
Akış Ölçerler Bu Birimleri Nasıl Ele Alır?
Bu birimleri anlamak doğru akış ölçer teknolojisini seçmenin anahtarıdır.

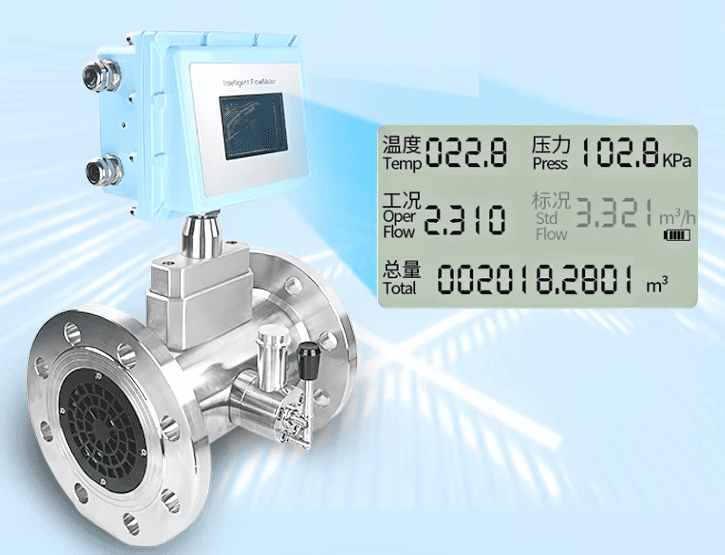

Dahili sıcaklık ve basınç sensörü ve akış bilgisayarı ile Nm3/h'yi hesaplamak için gaz türbini akış ölçeri
- Hacim Ölçerler (örneğin, Vorteks, Türbin, Oval Dişli, Rotametre): Bu cihazlar, gazın içinden geçerken gerçek hızını veya hacmini, yani m³/sa değerini ölçer. Kullanışlı ve standartlaştırılmış bir ölçüm (Nm³/sa veya Sm³/sa) sağlamak için, ayrı basınç ve sıcaklık vericileri ve bir akış bilgisayarıyla eşleştirilmeleri gerekir. Akış bilgisayarı, üç cihazdan da canlı verileri alır ve gerçek hacmi standart hacme dönüştürmek için sürekli bir hesaplama gerçekleştirir. silverinstruments.com'daki gaz türbini ve girdap akış ölçerler, standartlaştırılmış akış hızının gerçek zamanlı hesaplanması için entegre yazılımın yanı sıra dahili sıcaklık ve basınç sensörlerine sahiptir. Tek bir sayaç birden fazla parametre sağlar: çalışma akışı, standartlaştırılmış akış, sıcaklık ve basınç.

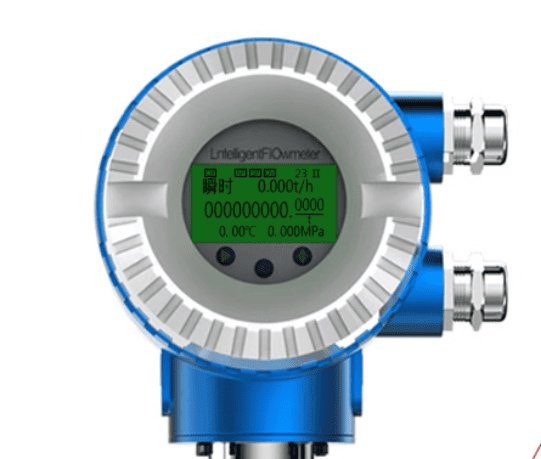

Buhar kütle akış ölçümüne sahip girdap akış ölçer
- Kütle Akış Ölçerler (örneğin, Termal Kütle, Coriolis): Bu cihazlar soruna doğrudan çözüm sunar. Gazın kütle akış hızını (örneğin, kg/sa cinsinden) doğrudan ölçerler. Nm³/sa ve Sm³/sa da kütlenin birer göstergesi olduğundan, bu sayaçlar dahili mikroişlemcilerini kullanarak kütle ölçümünü harici bir kompanzasyona ihtiyaç duymadan istenen standart hacim birimine (Nm³/sa veya Sm³/sa) doğru ve anında dönüştürebilirler. Vorteks akış ölçerler genellikle entegre bir hesap makinesiyle sıcaklık ve basıncı ölçerek buhar kütle akışını belirleme özelliğiyle donatılmıştır.
Hızlı Karşılaştırma Tablosu
|
Unit
|
Full Name
|
Reference Conditions
|
What it Measures
|
|
m³/h
|
Actual Cubic Meter per Hour
|
The live process temperature & pressure
|
The "hot/pressurized" volume in the pipe
|
|
Nm³/h
|
Normal Cubic Meter per Hour
|
0°C & 1 atm
|
Standardized quantity/mass (European std.)
|
|
Sm³/h
|
Standard Cubic Meter per Hour
|
15.6°C (60°F) & 1 atm (Common US std.)
|
Standardized quantity/mass (American std.)
|
Gerçek ve standart gaz akış birimleri arasındaki farkı anlamak, her mühendis veya teknisyen için temel öneme sahiptir. Kısacası:
- m³/h, borunuzun içindeki gaz hacminin şu anda nasıl göründüğünü söyler.
- Nm³/h ve Sm³/h gerçekte ne kadar gazınız olduğunu söyler ve karşılaştırma ve hesaplama için istikrarlı bir temel sağlar.
Faturalama, yanma kontrolü veya verimlilik raporlaması içeren herhangi bir uygulamada her zaman standart birimlere güvenin. Bu kavramları anlayarak, doğru gaz akış ölçeri daha iyi seçebilir ve ölçümlerinizin her zaman doğru, karşılaştırılabilir ve anlamlı olmasını sağlayabilirsiniz.
m³/h'yi Nm³/h veya Sm³/h'ye Nasıl Dönüştürebilirim?
Gaz sıkıştırılabilir olduğundan, hacmi büyük ölçüde sıcaklık ve basınca bağlıdır. Bu, aynı miktarda gazın farklı koşullarda ölçüldüğünde çok farklı hacimsel akış değerlerine sahip olabileceği anlamına gelir. Bu nedenle mühendisler genellikle gerçek metreküp/saat (m³/sa) ile normalleştirilmiş veya standart metreküp/saat (Nm³/sa veya Sm³/sa) arasında ayrım yaparlar.
Dönüşüm Formülü
Gerçek gaz akışını standart koşullara dönüştürmek için kullanılan genel formül, ideal gaz yasasına dayanmaktadır:
Nerede:
- QN = standart veya normalleştirilmiş koşullarda akış hızı (Nm³/h veya Sm³/h)
- QA = çalışma koşullarındaki gerçek akış hızı (m³/h)
- PA = çalışma koşulundaki mutlak basınç (bar veya kPa)
- PN = standart koşullardaki mutlak basınç (örneğin, 1,01325 bar)
- TA = çalışma koşulundaki mutlak sıcaklık (Kelvin)
- TN = standart koşuldaki mutlak sıcaklık (örneğin, 0 °C için 273,15 K)
Örneğin, gaz 3 bar(g) basınç ve 40 °C sıcaklıkta 50 m³/h hızla akıyorsa, önce 3 bar(g) değerini mutlak basınca (4 bar abs) dönüştürürsünüz, ardından formülü uygulayarak Nm³/h değerini hesaplarsınız.
Basitleştirilmiş Bir Yaklaşım
Hassasiyetin kritik olmadığı birçok günlük endüstriyel durumda, teknisyenler genellikle kaba bir kısayol uygular:
Bu yöntem sıcaklığı göz ardı eder, ancak hızlı bir tahmin sağlar. Örneğin, 5 bar(g) basınçta ölçülen 10 m³/sa, kabaca 50 Nm³/sa olarak tahmin edilebilir.
Hızlı Referans Dönüşüm Tablosu
|
Actual Flow m³/h
|
Pressure (bar)
|
Approximate Nm³/h (m³/h × Pressure)
|
|
5
|
1
|
5
|
|
10
|
2
|
20
|
|
15
|
3
|
45
|
|
20
|
4
|
80
|
|
25
|
5
|
125
|
Bu tablo, hızlı hesaplamalar için basit ve pratik bir kılavuzdur; kaba çekler için uygundur ancak faturalama veya saklama transferi için uygun değildir.
Çevrimiçi Dönüşüm Araçları
Daha hassas sonuçlar için mühendisler genellikle basınç, sıcaklık ve debi bilgilerinin girilerek Nm³/h veya Sm³/h değerlerinin anında elde edilebildiği çevrimiçi hesap makineleri kullanırlar. Önerilen seçeneklerden biri şudur: https://airpack.nl/tools/capacity/nm3-hr-actual-m3-hr-conversion/
Bu araç endüstriyel uygulamalarda hızlı ve doğru dönüşümler için yaygın olarak kullanılır.
Özetle, ideal gaz yasası yöntemi hem basınç hem de sıcaklık düzeltmeleriyle doğru dönüşüm sağlarken, basitleştirilmiş çarpma yöntemi (m³/sa × bar) hızlı bir tahmin sunar. Mühendislik amaçları için, doğruluğu sağlamak adına daima formülü veya güvenilir bir çevrimiçi hesap makinesini kullanın.
SCFM hava akış ölçer2019/07/14Anlık hava akışını ve toplam hava akışını göstermek için dijital ekranlı termal kütle akış ölçer: Mevcut anlık akış birimleri: SCFM, g / dak, g / s, Kg / dak, Kg / h, Nm3 / h, Nm3 / dak, NL / h, NL / dak, Mevcut toplam akış birimleri ： CFM, g ...Gör
Temp & Press ile Gaz Türbini Akış Ölçer. tazminat2018/08/27SGW-D serisi Gaz türbini debimetre, doğal gaz, nitrojen gazı vb. Gibi temiz hava veya gazı ölçmek için kullanılabilir. SGW serisinin en iyi yanı, entegre sıcaklık ve basınç değerlerine sahip olabilmesidir ...Gör
Kompanzasyonlu Flanşlı Vorteks akış ölçer2019/07/02Entegre sıcaklık sensörü ve basınç sensörü kompanzasyonuna sahip STLU-BPT Serisi Flanşlı Vorteks akış ölçer, gaz veya buhar (doymuş buhar ve aşırı ısınmış buhar) akış ölçümü için mükemmel bir seçimdir ...Gör
Termal Kütle Akış Ölçer2017/05/27Ucuz fiyat ile Çin termal kütle akış ölçer. Basınçlı hava akış ölçer, biyogaz akış ölçer, LPG akış ölçer, doğal gaz akış ölçer vb. İçin gaz akış ölçerGör
Gaz akış ölçer ml/dak2023/07/14Hava, Hidrojen, karışım gazı, biyogaz, CO2, N2, oksijen gazını çok küçük akış hızında bile yaklaşık 2 ml/dk ile tespit edebilen ultra düşük akışlı gaz akış ölçer sağlıyoruz.Gör
Metal Boru Rotametresi2017/04/12HH5 Değişken Alan akış ölçer Metal Boru Rotametresidir, dijital rotametre, akış göstergesi rotametresi için şimdi fiyat alın.Gör
