12 İnç Pozitif Deplasmanlı Akış Ölçer: Hassasiyet, Dayanıklılık ve Performans

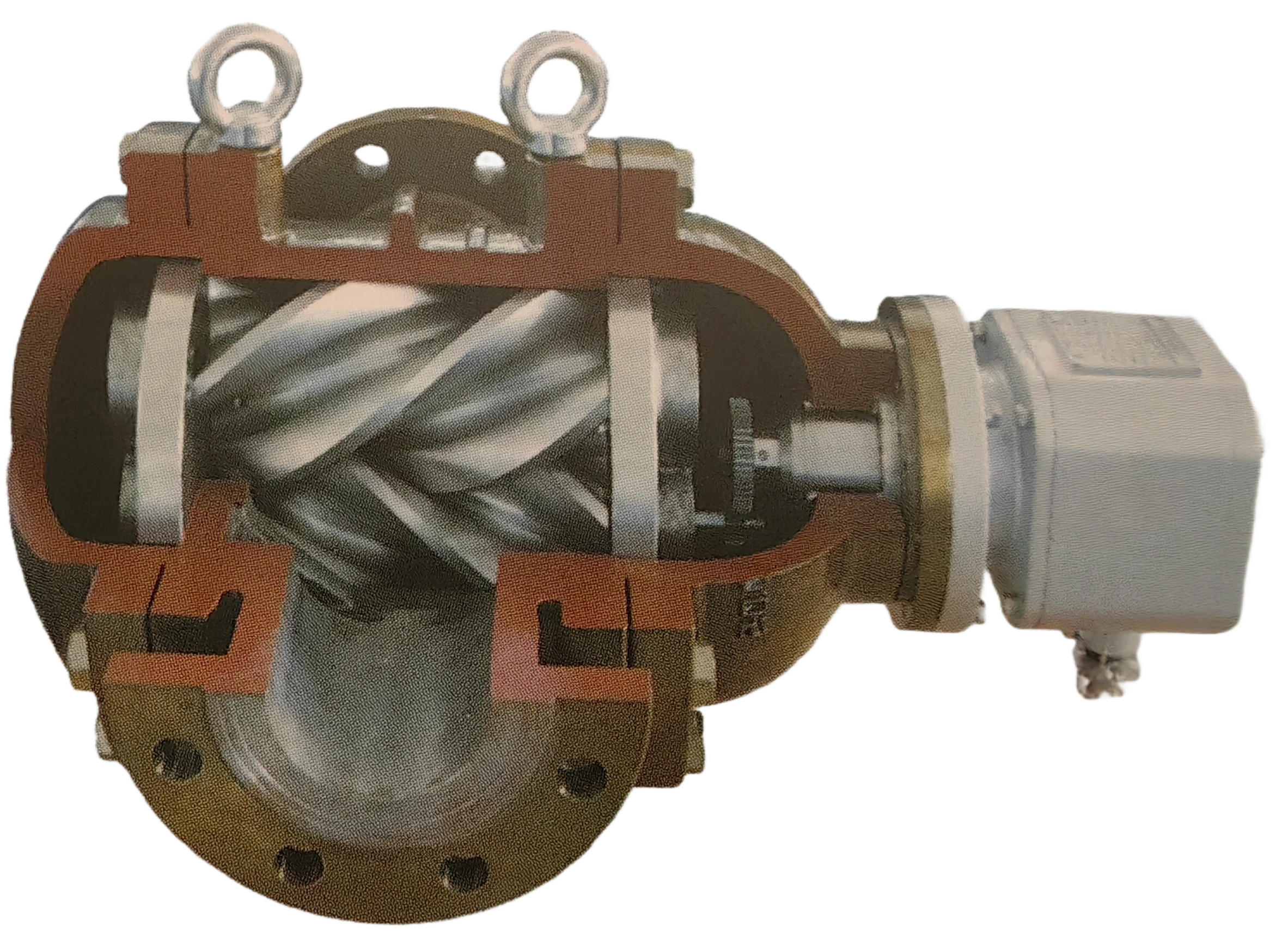

Yağ ve Yakıt için 12 İnç (DN300) Helisel Dişli Pozitif Deplasmanlı Akış Ölçer

2 inç, 3 inç veya 4 inç gibi daha küçük pozitif deplasmanlı (PD) akış ölçerler yaygın olsa da, 12 inç (DN300) pozitif deplasmanlı akış ölçer bulmak çok daha zordur. Güvenilir performansa sahip büyük kapasiteli PD ölçerler yalnızca birkaç üretici tarafından üretilebilir. Silver Automation Instruments bunlardan biridir. 12 inç helezon dişli akış ölçerimiz , yakıt, petrol, ham petrol ve dizel için tasarlanmıştır ve zorlu endüstriyel uygulamalar için doğru hacimsel ölçüm sağlar.

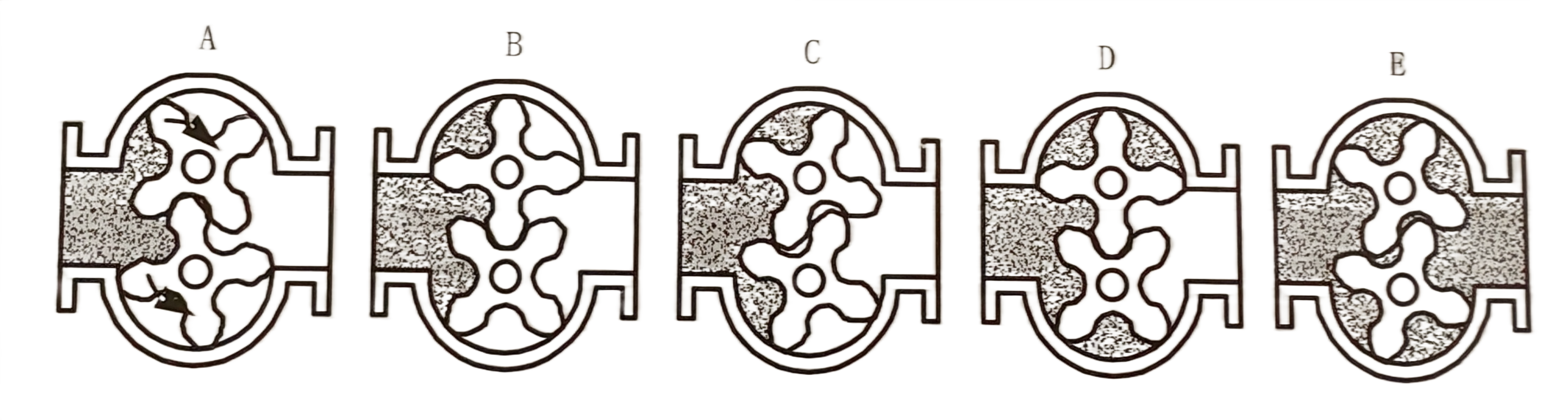

Çalışma Prensibi: Helisel Dişli PD Akış Ölçeri Akışı Nasıl Ölçer?

Pozitif deplasmanlı (PD) bir akış ölçer, sıvıyı sabit ve tekrarlanabilir hacimlere böler. Helisel dişli bir akış ölçerde , sıvı geçerken bir ölçüm odası içinde hassas bir şekilde işlenmiş iki helisel rotor döner. Her tam dönüş sabit bir taban hacmini yer değiştirir, bu nedenle toplam dönüş sayısı hacimsel akışla doğru orantılıdır.

Rotorlar birbirine veya hazne duvarlarına temas etmediğinden, mekanik aşınma minimum düzeydedir ve kullanım ömrü uzar. Helezon profil, pürüzsüz ve düşük titreşimli bir akış sağlayarak, akış aşağısındaki cihazları veya kontrol vanalarını etkileyebilecek titreşim/basınç dalgalanmalarını azaltır. Bu sayede daha düşük gürültü, daha kararlı sinyaller ve otomatik kontrol için hassas veriler elde edilir; bu da kararlı okumaların ve uzun vadeli tekrarlanabilirliğin kritik önem taşıdığı yağ ve yakıt ölçümü için idealdir.

Temel Özellikler ve Avantajlar

1. Yüksek doğruluk ve tekrarlanabilirlik — Mükemmel tekrarlanabilirlikle ±%0,2'ye kadar doğruluk; gözetim transferi ve proses kontrolü için uygundur.
2. Geniş viskozite kapasitesi — 3500 cP'ye kadar sıvıları işler, ağır yağlar/bitüm/yağlayıcıları kapsar (oval dişli sayaçlar genellikle düşük viskozitelere uygundur; seçim proses koşullarına bağlıdır).
3. Düşük basınç düşüşü ve düşük gürültü — Helisel dişliler, daha sessiz ve kararlı okumalar için akış direncini ve mekanik titreşimi en aza indirir.
4. Sıcaklık ve basınç direnci — 250 °C'ye kadar (ısıtma ceketleriyle) ve 900 psig'ye kadar basınç değerleri (modele bağlı).
5. Esnek çıkışlar — Mekanik kayıt veya darbeli elektronik verici, 4–20 mA, MODBUS RTU veya HART.
6. Sağlam malzemeler — Farklı sıvılara, korozyon seviyelerine ve bütçelere uyum sağlayacak şekilde paslanmaz çelik, döküm çelik veya alüminyum alaşımı (modele göre).
7. Kolay bakım ve kalibrasyon — Basit mekanizma ve hassas işleme, duruş süresini ve yaşam döngüsü maliyetini azaltır.

Bu güçlü özellikler, 12 inç PD ölçüm cihazını petrol rafinerisi, kimyasal işleme, enerji üretimi, deniz yakıt ikmali ve toplu sıvı lojistiği için çok yönlü bir seçim haline getirir.

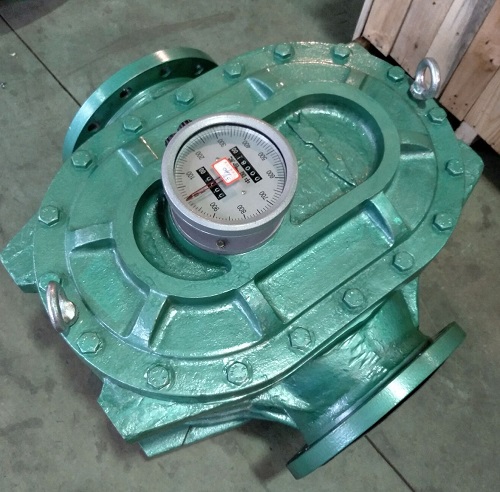

Yakıt ve Yağ Ölçümü için 12 İnç Mekanik Akış Ölçer

12 inçlik mekanik akış ölçer , dizel, fuel oil, ham petrol ve diğer hidrokarbonların yüksek hacimli transferi için idealdir. Helezon dişli haznesi, yüksek hızlarda bile (viskoziteye bağlı olarak yaklaşık 900 m³/saate kadar) sorunsuz ve düşük titreşimli ölçüm sağlar. Mekanik kayıt cihazı, harici güç kaynağı olmayan sahalar için güvenilir, doğrudan görsel bir gösterge sunar. Karbon çeliği ve paslanmaz çelikten üretilen akış ölçer, yükleme terminallerinden yakıt depolarına ve petrol dağıtım sistemlerine kadar zorlu ortamlarda uzun ömürlü olacak şekilde tasarlanmıştır.

Endüstriler Arası Uygulamalar

• Boru hatlarında, terminallerde ve rafinerilerde petrol akış ölçümü
• Dizel, gazyağı, havacılık yakıtları için yakıt ölçümü
• Kimyasal partileme ve karıştırma (viskoz sıvılar, ısıtma ceketi seçenekleri)
• Yağlayıcı ve hidrolik yağ izleme
• Tedarikçiler ve son kullanıcılar arasında saklama transferi
• Ceketli versiyonları olan bitüm/asfalt

İnşaat ve Malzemeler

Her ünite, bir hassas akış sensörü , bir doğruluk ayarlayıcısı , bir mekanik veya dijital kayıt cihazı ve bir sinyal vericisinden oluşur. Zamanlama dişlileri, rotorları dahili temas olmadan senkronize etmek için ölçüm odasının dışına yerleştirilmiştir. İsteğe bağlı ısıtma ceketleri (sıcak su/yağ/buhar, genellikle ≤200 °C), ölçüm cihazı gövdesine zarar vermeden viskoz sıvıların optimum koşullarda tutulmasına yardımcı olur. Mevcut basınç sınıfları arasında PN16, PN25, PN40 ve 6,3 MPa (modele özgü) bulunur. Akış ve kurulum ihtiyaçlarını karşılamak için tek gövdeli veya çift gövdeli tasarımlar mevcuttur.

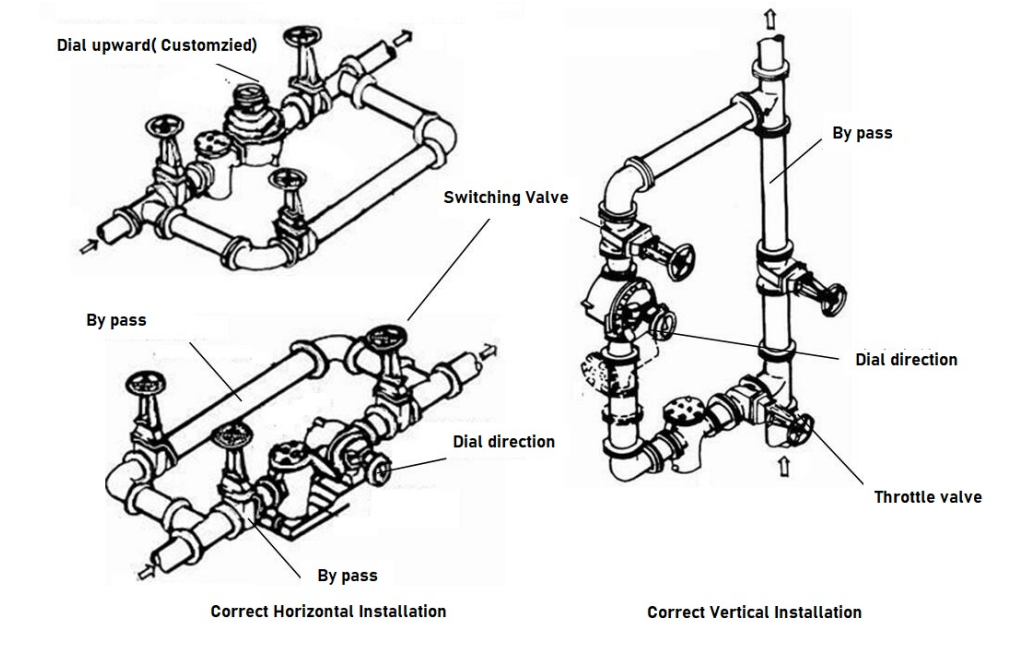

Kurulum Talimatları

• Enkaz girişini önlemek için bir akış yukarısı filtresi takın.
• İçerisinde gaz/kabarcıklar varsa gaz ayırıcı kullanın.
• Akış yönünü sayaç gövdesindeki oka göre ayarlayın.
• Basınç şoklarına neden olan ani valf değişimlerinden kaçının.
• En iyi doğruluk için maksimum akışın %40-80'inde çalıştırın.
• Bakım sırasında sürekli ölçüm gerekiyorsa bir baypas hattı sağlayın.
• Özel olarak onaylanmadığı sürece dökme demir/dökme çelik sayaçlarda su kalibrasyonundan kaçının.

Teknik Performans Özeti

• Boyut : 12 inç (DN300) — büyük sıvı akış hızlarını ölçmek için DN300 boru hatları için tasarlanmıştır.
• Akış aralığı : ~800–900 m³/saate kadar (tipik; viskoziteye ve yapılandırmaya bağlıdır).
• Doğruluk : ±0,2% veya ±0,5% (modele/yapılandırmaya bağlıdır).
• Tekrarlanabilirlik : Temel hatanın ≤ 1/3'ü.
• Sıcaklık : -41 °C ile +250 °C (yüksek sıcaklık radyatör/ceket seçenekleriyle).
• Viskozite kabiliyeti : 3500 cP'ye kadar.
• Çıkışlar : Darbe, 4–20 mA, HART veya mekanik gösterge.
• Basınç derecesi : 6,3 MPa'ya kadar (modele özgü).
• Patlamaya dayanıklı : Tehlikeli alanlar için seçenekler.

Viskozite ve Tipik Akış (12 İnç)

Aşağıdaki değerler, yaygın uygulamalara dayalı örneklerdir ve tüm endüstri koşullarını temsil etmemektedir.

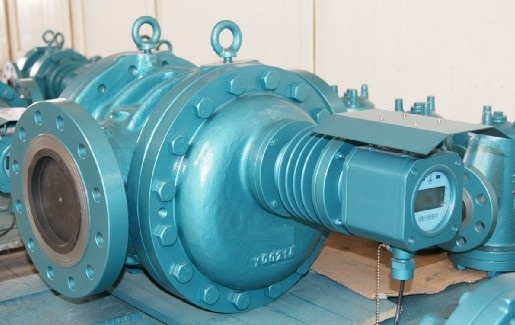

Neden Silver Automation Instruments'ı Seçmelisiniz?

Çin'de deneyimli bir akış ölçer üreticisi olan Silver Automation Instruments, dünya çapında pozitif deplasmanlı , türbinli , Coriolis kütle ve manyetik akış ölçerler tedarik etmektedir. Uygun maliyetli, yüksek performanslı ürünlere ve hızlı teknik desteğe odaklanıyoruz. Her sayaç, sevkiyattan önce test edilir ve kalite sistemimiz uluslararası standartlara (örneğin ISO 9001, CE) uygundur.

Çözüm

Silver Automation Instruments'ın 12 inç (DN300) helezon dişli PD akış ölçeri, yağ , yakıt ve diğer dökme sıvı uygulamaları için hassas ve kararlı hacimsel ölçüm sağlar. Dayanıklı malzemeleri, esnek G/Ç, ceket seçenekleri ve basitleştirilmiş bakımıyla, endüstriyel kullanıcıların beklediği güvenilirliği ve toplam sahip olma maliyetini sunar.

İster bir petrol dağıtım şebekesi, ister bir yakıt depolama tesisi veya bir kimyasal transfer hattı yönetin, 12 inçlik PD ölçüm cihazımız her damlanın doğru ve verimli bir şekilde sayılmasını sağlar.

SSS — 12 İnç (DN300) Pozitif Deplasmanlı Akış Ölçer

1) 12 inçlik bir PD akış ölçerin flanştan flanşa (yüzeyden yüze) uzunluğu nedir?

12 inçlik (DN300) pozitif deplasmanlı bir akış ölçer için tipik yüz yüze uzunluk 800 mm'dir.

2) 12 inçlik pozitif deplasmanlı bir akış ölçerin ağırlığı ne kadardır?

Yaklaşık net ağırlık 890 kg civarındadır . Son nakliye ağırlığı, seçeneklere ve malzemelere göre değişiklik gösterebilir.

3) 12 inç PD akış ölçerin montajı için düz borulama mı gerekir?

Düz bir hat gerekmez. Birçok hız tipi ölçüm cihazının aksine, helisel dişli PD akış ölçer, yukarı/aşağı yönde düz hatlara ihtiyaç duymaz.

4) 12 inç PD metrede mekanik kayıt cihazı kullanılabilir mi (harici güç gerekmez)?

Evet. Elektriksiz yerel gösterge için mekanik bir kayıt cihazı mevcuttur. Elektronik vericiler de isteğe bağlıdır.

5) Darbe, 4–20 mA veya MODBUS RTU çıkışları mevcut mu?

Evet. Darbeli , 4–20 mA ve MODBUS RTU çıkışları sağlayabiliriz . Lütfen sipariş verirken G/Ç gereksinimlerinizi belirtin.

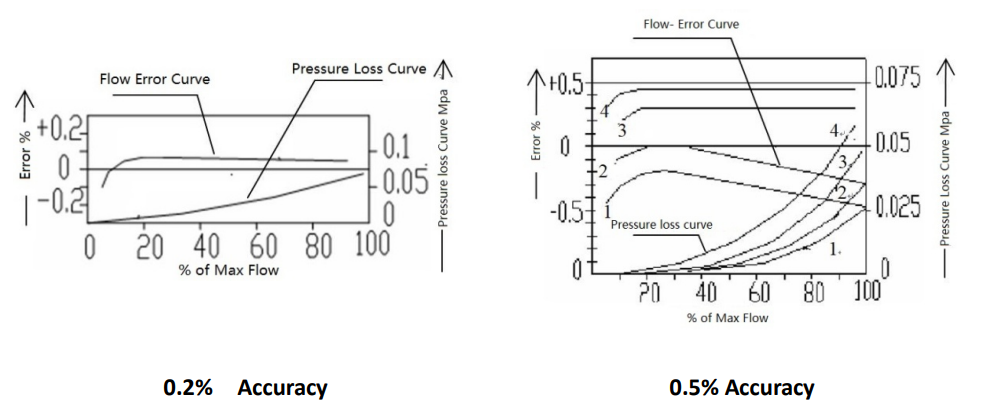

6) 12 inç PD akış ölçer için bir basınç düşüşü (ΔP) eğrisi sağlayabilir misiniz?

Evet. Viskozitenize, akış hızınıza ve akışkan sıcaklığınıza uygun basınç düşüşü grafikleri/eğrileri talep üzerine sağlanabilir. Referans olması açısından aşağıda basınç kaybı eğrisi bulunmaktadır.
