N2 Basınç vericileri

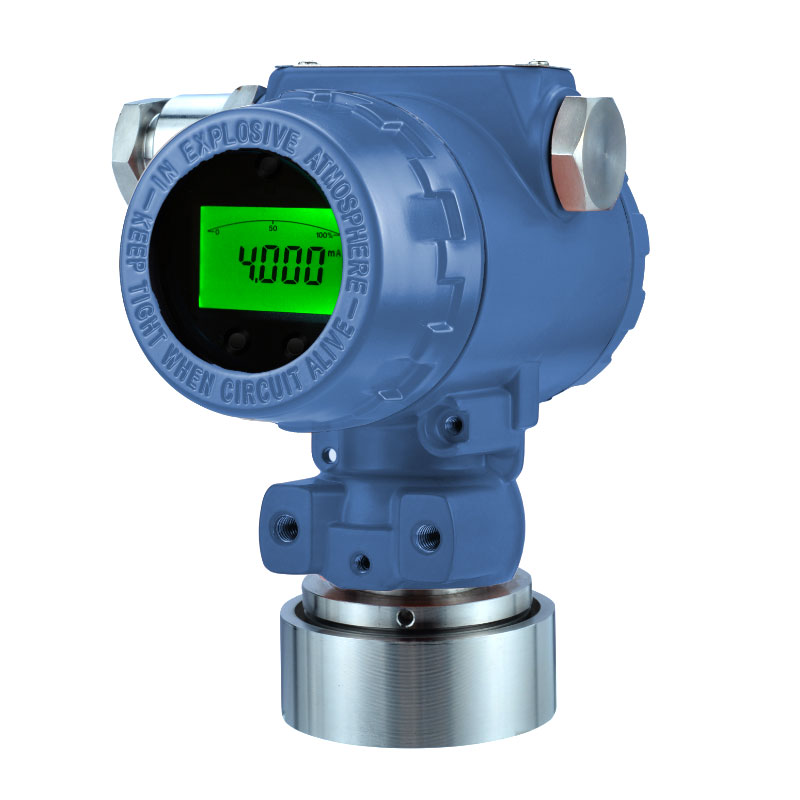

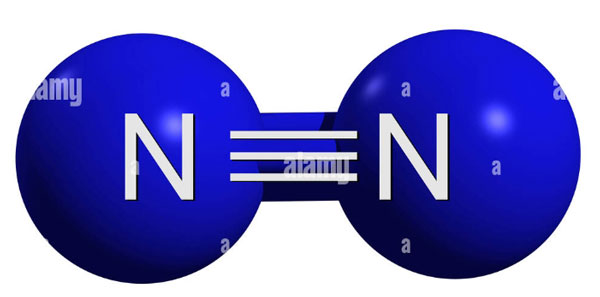

Azotun Özellikleri ve Basınç Ölçüm Zorlukları

Endüstriyel uygulamalarda en yaygın kullanılan inert gazlardan biri olan azot (N₂), basınç ölçüm ekipmanı cihazlarına özel gereksinimler yükleyen benzersiz fiziksel ve kimyasal özelliklere sahiptir. İlk olarak, azot (N₂), standart sıcaklık ve basınçta renksiz ve kokusuz bir gazdır ve yoğunluğu havadan biraz daha düşüktür (1,25 g/L, havanın yoğunluğu ise 1,29 g/L'dir). Bu da boru hattı akış ölçümü için gaz dinamik özelliklerinin dikkate alınması gerektiği anlamına gelir. İkinci olarak, azot kimyasal olarak son derece kararlıdır ve diğer maddelerle nadiren reaksiyona girer. Bu durum korozyon riskini azaltırken, kimyasal reaksiyonlara veya adsorpsiyon prensiplerine dayanan geleneksel sensörleri etkisiz hale getirir.


Endüstriyel proseslerde, azot basınç aralıkları büyük ölçüde değişir; hava ayırma ekipmanı tarafından üretilen düşük basınçlı azottan (muhtemelen birkaç kPa kadar düşük) yüksek basınçlı depolama tanklarına (40 MPa veya daha fazlasına kadar) kadar. Bu arada, azot sıcaklığı -196°C'deki kriyojenik sıvı azottan yüksek sıcaklık proseslerinde birkaç yüz santigrat dereceye kadar değişebilir. Bu zorlu çalışma koşulları, olağanüstü çevresel uyumluluk ve istikrarlı performansa sahip ölçüm ekipmanları gerektirir.


Özellikle dikkat çekici olan, yüksek basınç altında azotun ideal gaz hal denkleminden saparak ideal olmayan bir gaz davranışı sergileyebilmesidir. Bu durum, basınç ölçüm cihazlarının sıcaklık etkilerini hassas bir şekilde telafi etmesini gerektirir. Ayrıca, yarı iletkenler ve ilaçlar gibi katı saflık gerekliliklerine sahip endüstrilerde, ölçüm ekipmanlarının sıfır kontaminasyon sağlaması ve olası malzeme gaz salınımı veya adsorpsiyon etkilerini önlemesi gerekir.

SH308-M Serisi Basınç Vericilerinin Teknik Avantajları

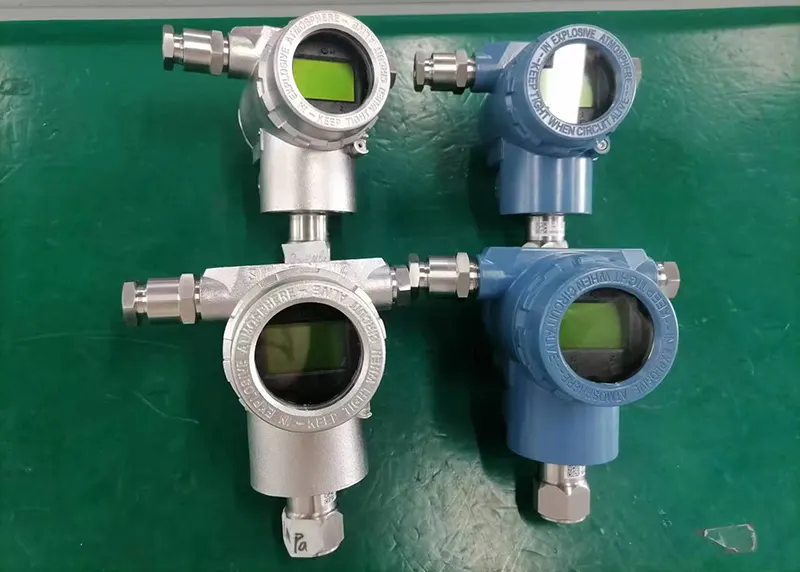

H308-M Serisi Basınç Vericileri N2 basınç ölçümü için mükemmel bir seçimdir

SH308-M serisi basınç vericisi, monokristalin silikon rezonans sensör çipi ve gelişmiş MEMS teknolojisini kullanarak azot ölçümünün zorlu gereksinimlerini mükemmel bir şekilde karşılar.

Temel teknik avantajları aşağıdaki yönlerden yansıtılmaktadır:

✔ Dünya Lideri Aşırı Basınç Performansı

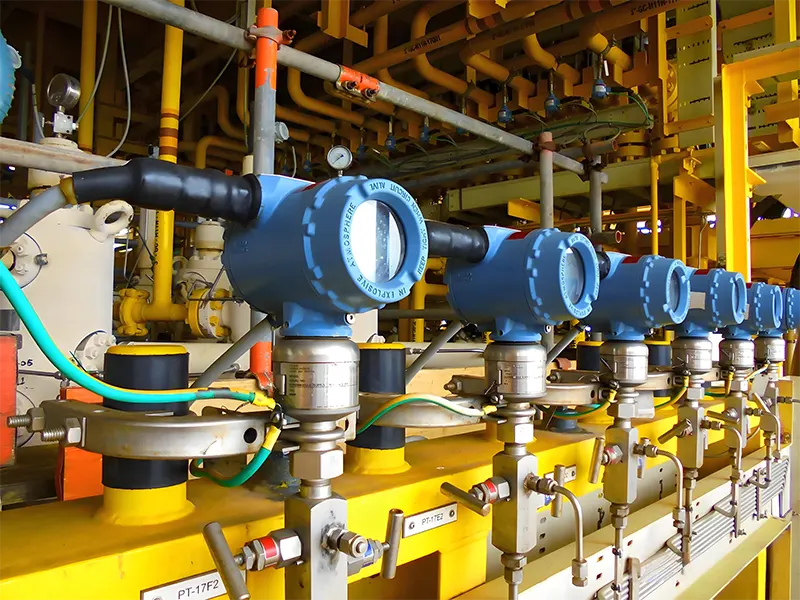

Basınç vericisi, 50 MPa'ya kadar aşırı basınç kapasitesine sahip benzersiz bir monokristalin silikon sensör tasarımına sahiptir ve bu, geleneksel difüz silikon veya seramik kapasitif sensörlerin https://www.silverinstruments.com/ceramic-pressure-sensor.html çok ötesindedir. Basınç dalgalanmalarına veya kazara darbelere eğilimli nitrojen sistemleri için bu üstün aşırı yük koruma özelliği, sensör hasarını etkili bir şekilde önler. Ürün özellikleri, 40 MPa (5800 psi) aralığındaki nitrojen sistemlerinde bile vericinin ±%0,1 FS/MPa aşırı basınç kararlılığını koruduğunu göstermektedir; bu, özellikle yüksek basınçlı nitrojen depolama tankları ve boru hattı sistemleri için kritik öneme sahiptir.

✔ N2 basınç sensöründe olağanüstü sıcaklık uyumluluğu

SH308-M serisi, -40°C ile +85°C (florokarbon yağ dolumu ile: -10°C ile +60°C) sıcaklık aralığında çalışır ve -40°C ile +90°C arasında depolanabilir. Bu geniş sıcaklık aralığı, sıvı azot buharlaştırmasından yüksek sıcaklıkta azot işlemeye kadar çeşitli koşullara uyum sağlamasını mümkün kılar. Özellikle, ortam sıcaklığı etkisi yalnızca ±%0,1 FS/10°C'dir, yani azot sıcaklığının ani değiştiği uygulamalarda bile ölçümlerde neredeyse hiç sapma olmaz.

✔ Eşsiz Uzun Vadeli Stabilite

Monokristalin silikon sensör, minimum sürünme ve histerezis etkisi göstererek ±%0,2/yıl uzun vadeli kararlılık sağlar. Sürekli çalışan azot sistemleri (hava ayırma üniteleri veya koruyucu gaz sistemleri gibi) için bu, kalibrasyon sıklığının önemli ölçüde azalması ve bakım maliyetlerinin düşmesi anlamına gelir. Buna karşılık, geleneksel gerinim ölçer sensörleri genellikle bir kat daha yüksek kayma gösterir.

✔ İşlem bağlantısında Esnek Yapılandırma Seçenekleri

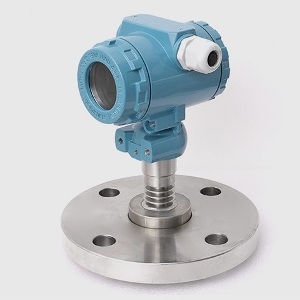

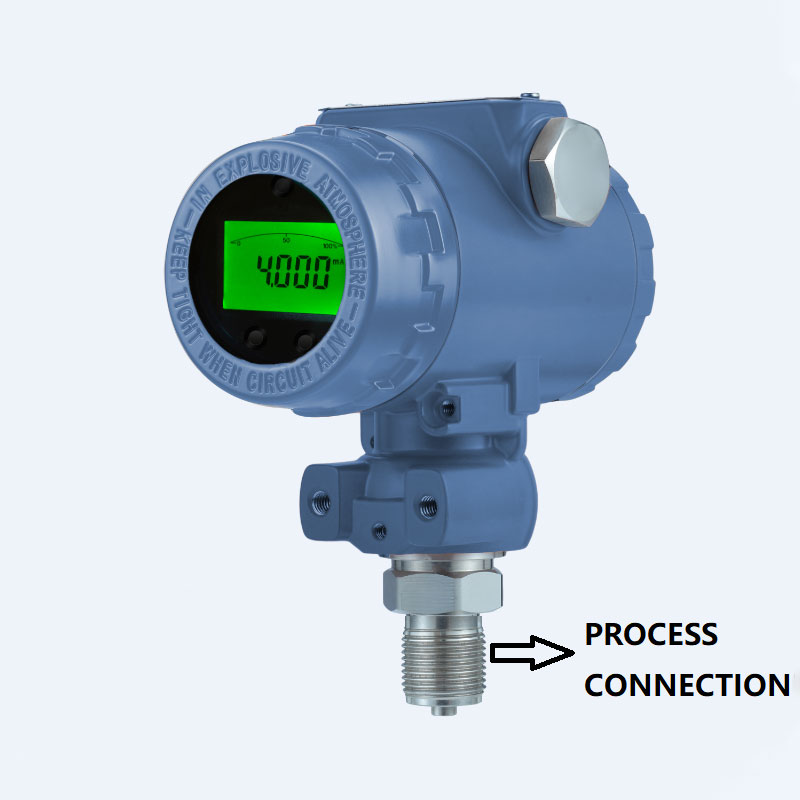

Ürün, çeşitli basınç tipleri (gösterge, mutlak), çoklu proses bağlantıları (G1/2, NPT1/2, M20×1.5 vb.) ve farklı diyafram malzemeleri (SUS316L, Hastelloy C-276 vb.) sunar. Ultra yüksek saflıkta azot uygulamaları için, malzeme gaz çıkışı kaynaklı kirlenme risklerini tamamen ortadan kaldıran altın kaplamalı 316L diyafram seçeneği mevcuttur. Bu modüler tasarım, SH308-M'nin çeşitli azot sistemlerindeki özel gereksinimlere mükemmel uyum sağlamasını sağlar.

✔ Dijital Azot basınç vericileri

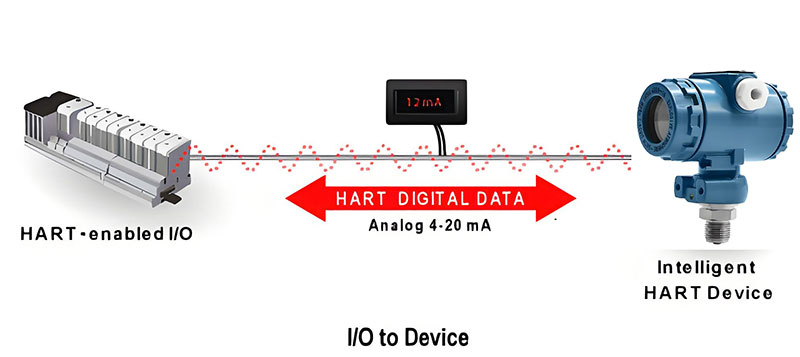

SH308-M, gerçek zamanlı basınç izleme için arka aydınlatmalı dijital bir ekrana sahiptir ve evrensel uyumluluk için 4-20mA+HART analog çıkışını destekler. Dijital kontrol sistemlerine sorunsuz entegrasyon için isteğe bağlı olarak MODBUS RTU (RS485) ile donatılabilir. Bu çok yönlü verici, yerel okunabilirliği uzaktan iletişim yetenekleriyle birleştirerek endüstriyel otomasyon için hem kolaylık hem de esneklik sunar.

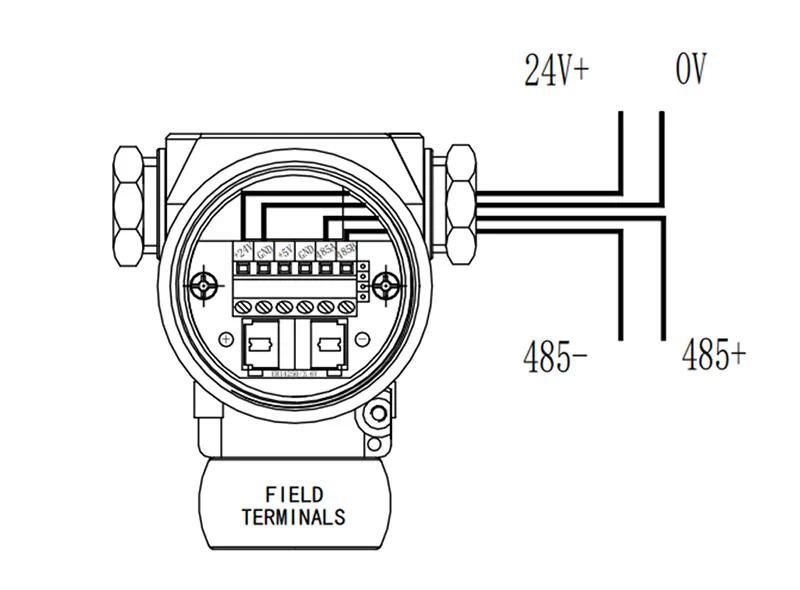

Ayrıca N2 basınç vericileri için MODBUS RTU(RS485) ayar belgelerini de ekliyoruz >> İNDİR

Azot Sistemlerinde SH308-M'nin Tipik Uygulamaları

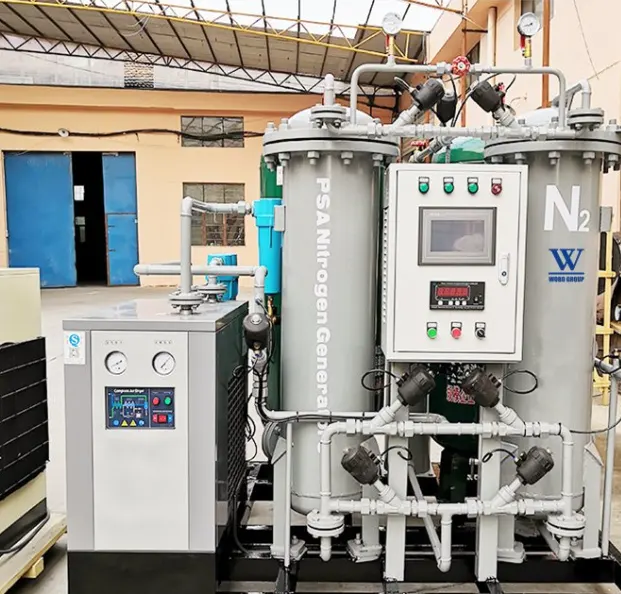

1. Hava Ayırma Azot Sistemi İzleme

Basınç salınımlı adsorpsiyon (PSA) veya membran ayırmalı azot sistemlerinde, SH308-M, adsorpsiyon kulesi basınç değişimlerini (genellikle 0-1 MPa aralığında) doğru bir şekilde ölçebilir. 100:1 kısma oranı, aynı vericinin başlangıçtan tam yüke kadar çeşitli çalışma koşullarını kapsamasını sağlarken, %0,075'lik yüksek doğruluk, hassas oksijen içeriği analizi sağlar. Dahili sıcaklık dengelemesi, ortam sıcaklığı değişimlerini otomatik olarak düzelterek 7/24 kesintisiz çalışma güvenilirliğini garanti eder.

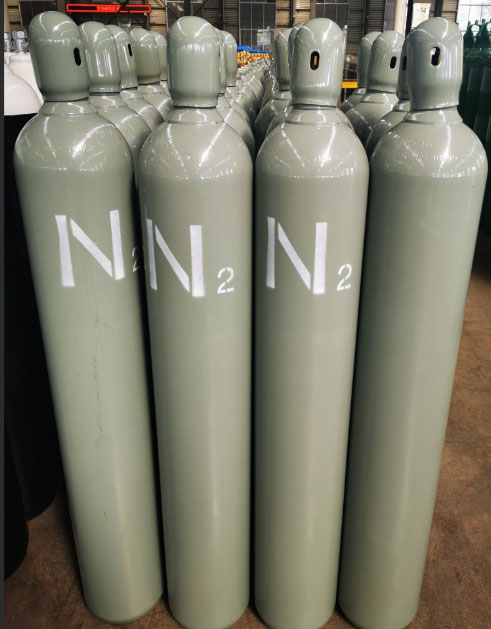

2. Yüksek Basınçlı Azot Depolama Tankı Güvenlik İzleme

40 MPa'ya kadar yüksek basınçlı nitrojen depolama tankları için, SH308-M'nin 50 MPa aşırı basınç koruması çift güvenlik sağlar. IP67 koruma sınıfı zorlu dış ortam koşullarına dayanırken, Hastelloy diyaframlı versiyonu olası eser miktardaki aşındırıcı kirliliklere karşı dayanıklıdır. Operatörler, HART protokolü sayesinde basınç eğilimlerini uzaktan izleyebilir ve anormallikleri anında tespit edebilir.

3. Yarı İletken Endüstrisi Ultra Yüksek Saflıkta Azot Kontrolü

Yarı iletken üretiminde, SH308-M'nin altın kaplamalı 316L diyafram seçeneği, metalik iyon gaz giderme konusunda SEMI F20 standartlarına tamamen uygundur. %0,1 yüksek doğruluk ve 0,25 saniyelik hızlı tepki süresi, litografi ve aşındırma gibi kritik proseslerde hassas azot akışı kontrolü sağlar. Üç düğmeli yerel kullanım, kontaminasyona neden olabilecek sık sık kapak çıkarma işlemi gerektirmeden yerinde hızlı kalibrasyon sağlar.

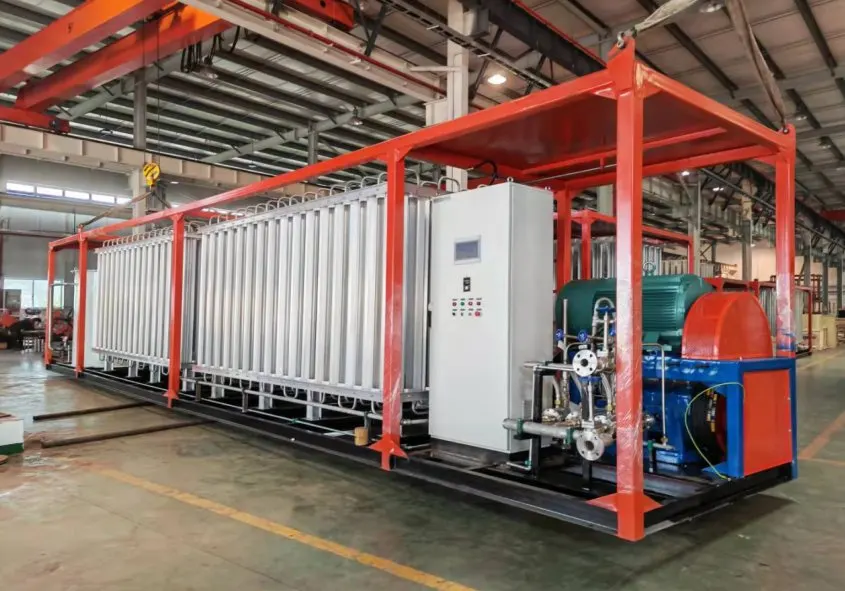

4. Sıvı Azot Buharlaştırma Sistemleri

SH308-M, -196°C sıvı azotu doğrudan ölçemese de, buharlaştırılmış düşük sıcaklıklı azot boru hatlarında (-50°C ila 0°C) olağanüstü performans gösterir. Florokarbon yağ dolgulu versiyonu, -10°C düşük sıcaklıklarda stabil bir şekilde çalışırken, olağanüstü statik basınç performansı (N/A), değişen doygunluk buhar basınçlarında ölçüm tutarlılığı sağlar.

Seçim ve Kurulum Önerileri

Azot uygulama özelliklerini göz önünde bulundurarak, aşağıdaki SH308-M yapılandırma prensiplerini öneriyoruz:

1. Basınç Aralığı Seçimi:

Sistemin maksimum çalışma basıncının 1,5 katı, 40 MPa'yı geçmeyen bir aralık seçin. Örneğin, 10 MPa çalışma basıncı için 0-16 MPa aralığını seçin.
Tüm N2 basınç sensörü serilerini ve URL'lerini listeliyoruz:

2. Diyafram Malzemesi Seçimi:

- Standart endüstriyel azot: Standart 316L paslanmaz çelik
- İz miktarda aşındırıcı bileşen içeren azot: Hastelloy C-276
- Ultra yüksek saflık gereksinimleri: Altın kaplama 316L

3. Proses Bağlantı Türleri:

- Yüksek basınç sistemleri: 1/2"NPT(F),M20* 1.5 veya G1/2
- Sık sık sökme işlemi gerekir: Üçlü kelepçeli sıhhi tesisat bağlantıları (özel sipariş gereklidir)

4. n2 Basınç vericileri için ihtiyacınız olan çıkış

-Tüm n2 basınç vericilerimiz 4-20mA çıkışlı olmasına rağmen, uygulamalarınız için MODBUS, MODBUS, HART ihtiyacınızı belirtmeniz gerekmektedir.

5. Özel Seçenekler:

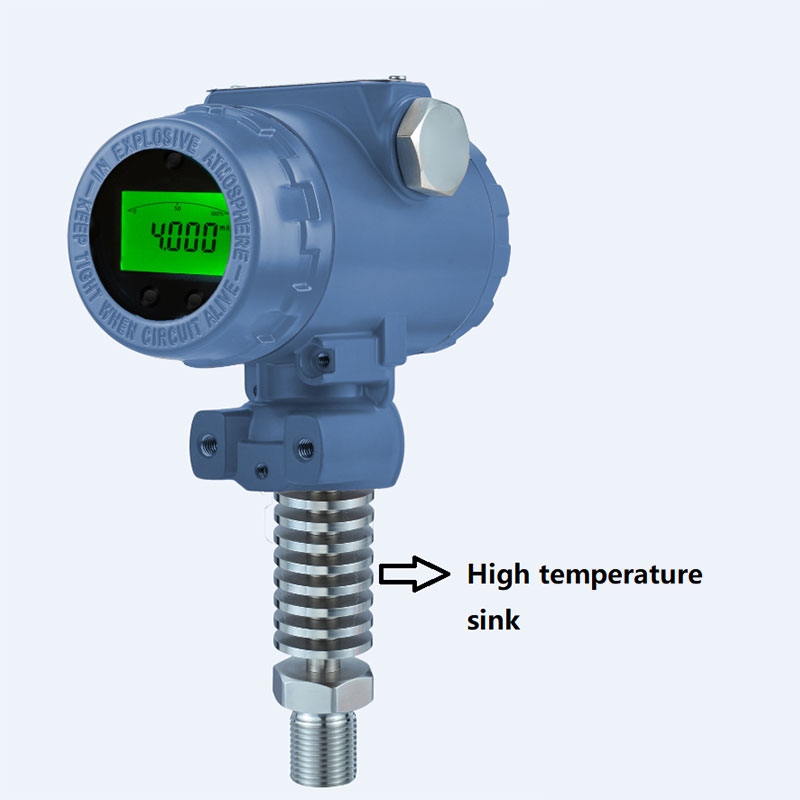

- Yüksek sıcaklıklı nitrojen: Isı emiciyi seçin (R1/R2/R3)
- Titreşim mevcut: Sönümleme süresi ayarını yapın (0-99,9 saniye ayarlanabilir)

Kurulum notları:

- Sıvı nitrojenin doğrudan temas edebileceği yerlere vericileri kurmaktan kaçının
- Yüksek basınç uygulamaları için 50 mm borularda U cıvata montajını önerin
- Sinyal kabloları, paralel yönlendirmeden kaçınılarak güç kablolarından en az 15 cm uzakta tutulmalıdır.

Bakım ve Kalibrasyon

SH308-M'nin modüler tasarımı son derece basit bakım olanağı sağlar:
1. Günlük kontroller yalnızca sıfır kayma denetimini gerektirir (üç düğme aracılığıyla yerel olarak kalibre edilebilir)
2. Yıllık kapsamlı performans doğrulaması (en az 3 kat daha yüksek doğruluğa sahip standart bir cihaz kullanılması önerilir)
3. Sıvı değişimini her 3-5 yılda bir (çalışma ortamına bağlı olarak) doldurun

Mühendisler, HART iletişim cihazlarını veya yapılandırma yazılımlarını kullanarak şunları yapabilir:

- Sensör sağlığını uzaktan teşhis edin
- Dinamik tepkiyi optimize etmek için sönümleme süresini ayarlayın
- Alarm akımlarını ayarlayın (ayarlanabilir 3,6-22,8mA)
- Toplam çalışma süresi gibi kritik parametreleri görüntüleyin

Bu performans avantajı, SH308-M'ye azot ölçüm uygulamalarında olağanüstü bir maliyet etkinliği sağlar. İlk yatırım maliyeti biraz daha yüksek olsa da, uzun vadeli kararlılığı, minimum bakım gereksinimleri ve uzun hizmet ömrü, toplam sahip olma maliyetini (TCO) önemli ölçüde düşürür.

Çözüm
Monokristalin silikon rezonans teknolojisi ve yenilikçi MEMS tasarımıyla SH308-M serisi basınç vericisi, azot ölçümündeki çeşitli zorlukların üstesinden mükemmel bir şekilde gelir. Ultra yüksek basınçlı depolama tankları, ultra saf yarı iletken uygulamaları veya ani sıcaklık değişimlerinin yaşandığı koşullar için kararlı, hassas ve güvenilir ölçüm verileri sunar. Esnek konfigürasyon seçenekleri ve basit bakım özellikleriyle SH308-M, azot sistemi basınç izleme için şüphesiz ideal bir seçimdir.

Maksimum güvenilirlik ve en düşük yaşam döngüsü maliyetlerini hedefleyen kullanıcılar için, azot ölçüm sistemlerinin temel bileşeni olarak SH308-M'yi şiddetle tavsiye ediyoruz. Özelleştirilmiş seçim tavsiyeleri ve belirli uygulamalara özel teknik destek için Silver Instruments'ın resmi web sitesini ziyaret edin veya yerel distribütörlerimizle iletişime geçin.
