SCCM Akış Ölçer Nedir?
SCCM akış ölçer, genellikle SCCM (Standart Santimetreküp/Dakika) cinsinden çok küçük gaz veya hava akışlarını ölçmek için kullanılan hassas bir cihazdır, örneğin 2 sccm, 10 sccm veya 20 ml/dak. “Standart” terimi, akış hızının belirli sıcaklık ve basınç koşullarına (genellikle 0°C ve 1 atm) göre referanslandığını ifade eder; bu, farklı uygulamalarda tutarlı ve karşılaştırılabilir okumalar sağlar. Standart ve gerçek gaz koşulları hakkında daha fazla bilgi için lütfen şu makaleye bakın:
[m³/h vs Nm³/h vs Sm³/h: Gaz Akış Hızı Birimleri için Nihai Rehber].

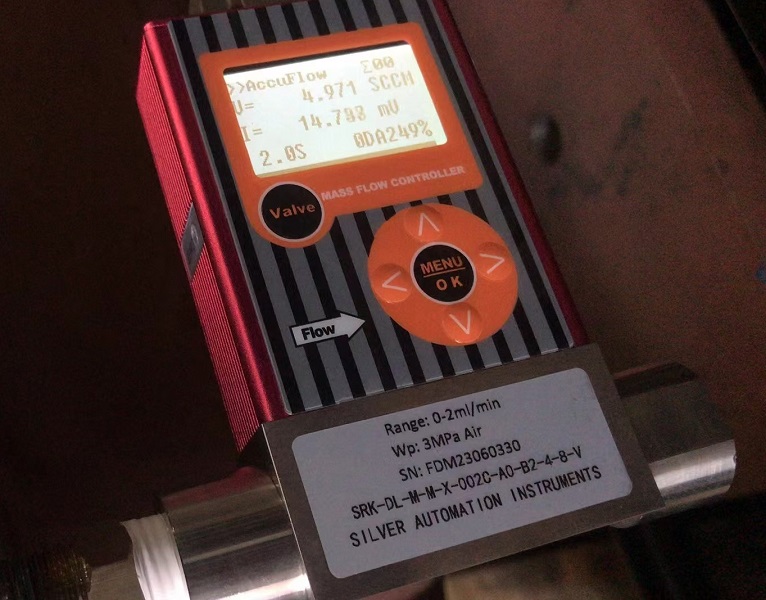

sccm akış birimi mikro gaz akış ölçer
Tipik endüstriyel
gaz akış ölçerler büyük gaz hacimlerini ölçerken (MMscfd, GPM veya m³/h gibi birimler), SCCM akış ölçerler mikro gaz akışı ölçümü için tasarlanmıştır. Yarı iletken üretimi, laboratuvar araştırmaları, medikal cihaz üretimi, gaz kaçak tespiti ve analitik cihazlarda hassas gaz kontrolü kritik olduğunda yaygın olarak kullanılırlar. Gaz akışındaki en küçük değişiklik bile bu alanlarda süreç kalitesini ve ürün verimini önemli ölçüde etkileyebilir.
SCCM Akış Ölçümü Neden Önemlidir
SCCM Akış Ölçerler Nasıl Çalışır
SCCM akış ölçerler farklı ölçüm prensiplerine dayanabilir. En yaygın iki tür, termal kütle akış ölçerler ve diferansiyel basınç akış ölçerlerdir.

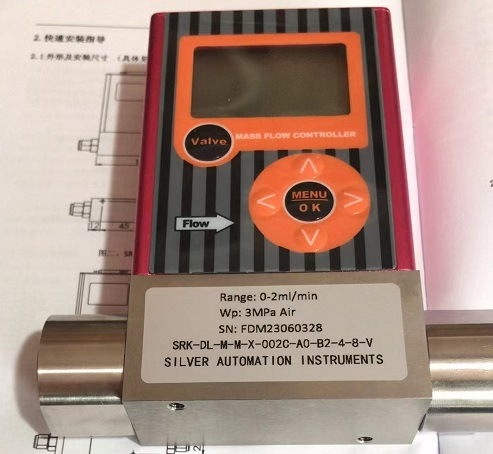

Mikro termal kütle akış ölçer, gaz akışını ısı transferine dayanarak ölçer. Sensörün içinde küçük bir ısıtıcı gaz akışının bir kısmını ısıtır ve sıcaklık sensörleri, ısının gaz tarafından ne kadar hızlı taşındığını izler. Gaz ne kadar hızlı hareket ederse, o kadar fazla ısı taşınır.
Bu yöntem gazın termal özelliklerine bağlı olduğundan, sıcaklık veya basınç düzeltmesine gerek kalmadan doğrudan kütle akışını ölçer. Bu, gaz bileşiminin ve çalışma koşullarının sabit olduğu uygulamalar için idealdir.
ml/dak birimli mikro termal akış ölçerler, düşük basınçlı ve düşük akışlı gaz ölçümleri için özellikle uygundur; yüksek doğruluk, mükemmel tekrarlanabilirlik ve hızlı yanıt süresi sunar.
Diğer yaygın yöntem, diferansiyel basınç (DP) akış ölçeridir. Gaz yoluna bir kısıtlama (örneğin orifis veya laminer akış elemanı) yerleştirilerek çalışır. Gaz kısıtlamadan geçerken, akış hızıyla orantılı bir basınç düşüşü oluşur.
Bu basınç farkı ölçülerek ve gaz yoğunluğu bilinerek, sistem hacimsel veya kütlesel akışı hesaplayabilir. SCCM birimlerinde mikro akış ölçümü için, DP elemanı çok düşük akışlarda bile ölçülebilir basınç farkları yaratacak şekilde tasarlanmalıdır.
DP tabanlı SCCM ölçerler sağlam performans ve çeşitli gazlarla uyumluluk sağlar, ancak yüksek doğruluk için genellikle sıcaklık ve basınç düzeltmesi gerektirir.
SCCM Akış Ölçerlerin Uygulamaları
SCCM akış ölçerler, hassas gaz kontrolü gerektiren her işlemde temel araçlardır. Bazı tipik uygulamalar:
-
Yarı İletken ve Elektronik Üretimi
Taşıyıcı gazların, depo gazlarının ve plazma aşındırma sistemlerinin kontrolünde kullanılır. SCCM doğruluğu, stabil wafer üretimi ve tutarlı kalite sağlar.
-
Laboratuvar Araştırmaları
AR-GE laboratuvarlarında bilim insanları, gaz kromatografisi, spektroskopi ve reaksiyon kinetiği çalışmalarında hassas gaz dozajı için SCCM akış ölçerleri kullanır.
-
Farmasötik ve Biyoteknoloji
Fermentörler, biyoreaktörler veya sterilizasyon odalarında gaz arzını düzenler, optimal büyüme veya reaksiyon koşullarını sağlar.
-
Çevresel ve Analitik Ekipman
Hava örnekleme, gaz kalibrasyon sistemleri ve emisyon analizini izlemeye yardımcı olur, iz gazların doğru ölçülmesini sağlar.
-
Tıbbi ve Yaşam Bilimleri Cihazları
Solunum terapisi, anestezi ve gaz karıştırma sistemlerinde, SCCM seviyesinde kontrol hasta güvenliğini ve cihaz doğruluğunu sağlar.
Doğruluk ve Kararlılığın Önemi
SCCM akış ölçerler, genellikle ±%1 doğrulukta veya daha iyi ölçüm yapmalıdır. Hassasiyet ve sıfır kararlılığı da kritik öneme sahiptir; küçük bir sapma uzun vadeli operasyonlarda ciddi hatalara neden olabilir.
Otomatik üretim sistemlerinde, SCCM akış ölçerler genellikle 4–20mA çıkışları, RS485 MODBUS veya dijital ekranlarla entegre edilir. Bu, gaz akışının sıkı spesifikasyonlar içinde kalmasını sağlayarak gerçek zamanlı izleme, veri kaydı ve kapalı çevrim kontrolüne olanak tanır.
Bazı ileri modeller, hacimsel akışı kütle akışına dönüştürmek için sabit gaz yoğunluğu ayarlama imkanı sunar (örn. kg/sa veya lb/dak). Ancak basınç veya sıcaklık değişimlerinden dolayı gaz yoğunluğu değişirse, ölçüm doğru olmayabilir. Bu nedenle kütle akışını doğrudan ölçen termal kütle akış ölçerler kritik mikro akış uygulamaları için tercih edilir.
Doğru SCCM Akış Ölçer Seçimi
SCCM akış ölçer seçerken mühendislerin dikkate alması gereken faktörler:
Akış Aralığı – Cihaz, istenen akış aralığını (örn. 0–10 SCCM, 0–500 SCCM) yeterli doğrulukla kapsamalıdır.
Gaz Türü – Bazı ölçerler belirli gazlar için, bazıları birden fazla gaz için kalibre edilebilir.
Çalışma Koşulları – Basınç, sıcaklık ve nem performansı etkileyebilir.
Sinyal Çıkışı – Kontrol sisteminize göre analog (4–20mA) veya dijital (MODBUS, RS485, USB) seçin. SCCM akış ölçer MODBUS RUT ayarı hakkında daha fazla bilgi

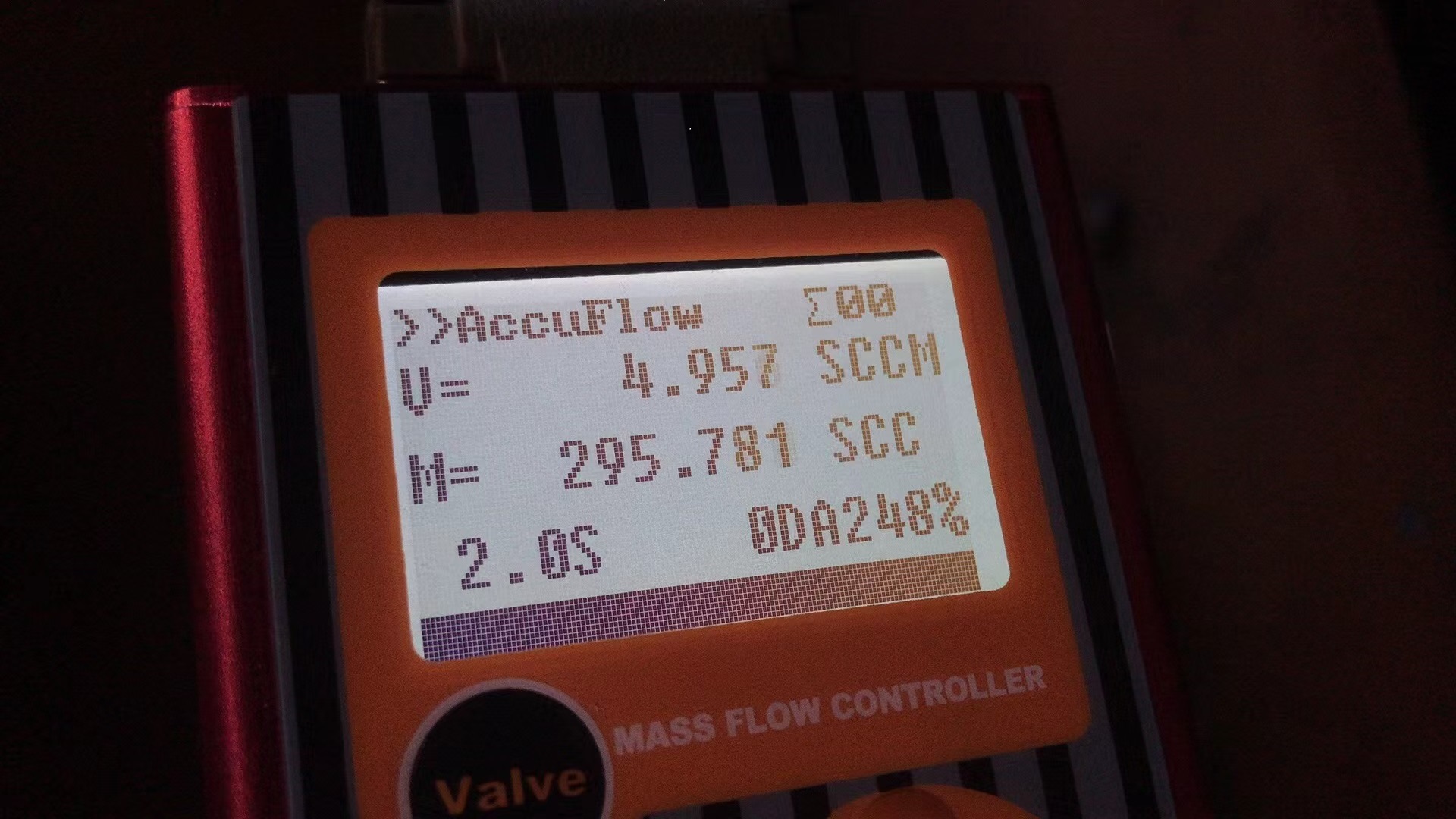

SCCM mikro gaz akış ölçer MODBUS RTU
Kurulum ve Tepki Süresi – Mikro akış uygulamaları genellikle hızlı tepki ve kompakt boyut gerektirir.

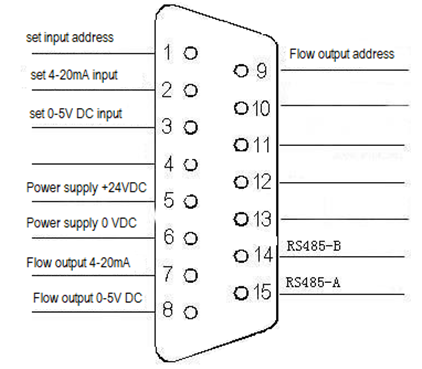

SCCM mikro gaz akış ölçer Bağlantı Şeması
SCCM Gaz Akış Ölçerler için Doğru Kullanım ve Kurulum Kılavuzu
1. Filtre Kurulumu
Doğru ölçüm ve akış ölçer koruması için gaz temiz, tozsuz, sıvısız ve yağsız olmalıdır. Gerekirse uygun bir filtre takın. Akış ölçer çıkışına sıvı kaynaklı bir şişe bağlarken, akış ölçeri zarar görmesini önlemek için çıkışta tek yönlü vana eklenmesi önerilir.
2. Aşındırıcı Gazların İşlenmesi
Akış ölçer kanalları SUS 316L (00Cr17Ni14Mo2), SUS 417J1 (00Cr30Mo2) ve flor kauçuğu gibi korozyona dayanıklı malzemelerden yapılmıştır. Bu ölçerler, kullanıcı sisteminin temiz, düşük sızıntılı ve doğru şekilde bakımlı olduğu sürece orta derecede aşındırıcı gazlar ve organik çözücülerle çalışabilir. Özel aşındırıcı gazlar için tüm sızdırmazlık malzemeleri uygun şekilde ayarlanmalıdır. Sipariş verirken her zaman gaz türünü belirtin.
3. Kurulum Pozisyonu
Kontrol cihazının düz bir yüzeye monte edilmesi önerilir, ancak cihaz yönelime çok duyarlı değildir ve çeşitli pozisyonlarda kurulabilir. Akış ölçer yatay olmayan bir açıyla kurulduğunda sıfır ofset oluşursa, kurulum sonrası sıfır noktası ayarlanabilir.
4. Vana Sızdırmazlığı
Kontrol cihazının iç vanası bir kapama vanası değil, düzenleyici vana olarak çalışır. Özellikle aşındırıcı gazlarla çalışırken giriş ve çıkışta ayrı bir kapama vanası sağlanmalıdır. Uzun süreli kullanım sonrası vana sızıntı oranı tam ölçeğin %2’si (F.S.) içinde normal kabul edilir. Bu oran aşılırsa bakım gereklidir.
5. Kalibrasyon ve Gaz Dönüşümü
Akış ölçerler genellikle azot (N₂) ile kalibre edilir. Diğer gazlarla kalibrasyon gerektiren uygulamalar için sipariş sırasında belirtilmelidir. Kullanıcılar, doğru ölçüm sağlamak için eklerde verilen dönüşüm faktörünü kullanarak farklı gazlar için okumaları dönüştürebilir.
Ek: Gaz akış dönüşüm faktörü.
Sonuç
SCCM akış ölçer, hassas gaz akış kontrolüne dayalı modern endüstrilerde hayati bir rol oynar. İnce filmlerin yarı iletkenler üzerine kaplanması, hassas kimyasal araştırmalar veya medikal ekipmanlarda doğru gaz dozajı sağlanması olsun, bu cihazlar istikrar, verimlilik ve kalite sağlar.
Çalışma prensiplerini — özellikle termal kütle ve diferansiyel basınç türlerini — anlayarak kullanıcılar süreçleri için en uygun SCCM akış ölçeri seçebilir. Küçük gaz akışlarının önemli olduğu her uygulamada, hassas bir SCCM akış ölçer sadece bir araç değil, hassas gaz yönetiminin kalbidir.
