Basınçlı hava giriş akış ölçer

Basınçlı hava ölçümü için giriş tipi akış ölçer: kullanışlı ve uygun maliyetli bir seçenek.

Basınçlı hava sistemine debimetre takarken birçok kişinin ilk tepkisi boru hattının bir bölümünü kesip flanşlı veya vidalı bağlantı ile hat içi bir debimetre takmaktır. Ancak son yıllarda, özellikle basınçlı hava ölçümü için, giderek daha fazla fabrika yerleştirme tipi debimetre kullanmaya başladı. Bunun sebebi nedir?

Müşteriler neden basınçlı hava için giriş tipi debimetre satın almak ister?

Müşteriler, kolay kurulumu nedeniyle basınçlı hava için giriş tipi debimetre kullanmayı tercih ediyor.

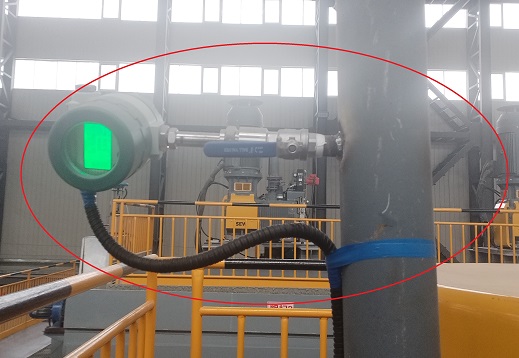

Basınçlı hava sistemlerinin bir özelliği, boru hatlarının genellikle önceden döşenmiş olması ve üretimin durdurulamamasıdır. Bu aşamada sadece basınçlı hava akış sensörü takmak için boru hattı kesilip yeniden kaynaklanırsa, üretimin durdurulmasından kaynaklanan kayıplar akış ölçerden çok daha pahalıya mal olacaktır. Takılabilir akış ölçerlerin en büyük avantajı, üretim hattına delik açılıp prob takılarak, vida sıkılarak ve üretim etkilenmeden kullanılabilmesidir. Özellikle yenileme projeleri veya büyük değişiklikler yapmaya cesaret edilemeyen eski boru hatlarına sahip tesisler için uygundur.

İnsanlar neden hat içi problar yerine yerleştirme tipi hava akış ölçerleri tercih ediyor?

Birincisi, ucuz olması; bu sadece toplam hava akış transmitteri maliyetinden tasarruf sağlamakla kalmaz, aynı zamanda kurulum maliyetlerinden de büyük ölçüde tasarruf sağlar. Boru kesmeye, flanş birleştirmeye, vinç kullanmaya gerek yok; iki işçi yarım günde halledebilir.
İkincisi, düşük basınç kaybı; yalnızca bir prob ve neredeyse hiç rüzgar engellemesi olmaması, bu da onu özellikle zaten "hava yetersizliği" çeken basınçlı hava sistemleri için uygun hale getiriyor.
Üçüncüsü esneklik. Bugün bu boruya takılırsa ve sistem yarın yenilenirse, boru çıkarılıp yenisiyle değiştirilerek yine de kullanılabilir.
Lütfen aklınızda bulundurun:
Ancak, 1/2", 3/4" ve 1" gibi fişli hava akış ölçerler için uygun olmayan boru hatları gibi tüm boru hatları, yerleştirme tipi hava akış ölçerler için kullanılamaz. Yerleştirme tipi termal akış ölçer seçilirse, 3 inç veya 4 inç basınçlı hava boru hattı gibi 2 inç veya daha büyük çaplı borular seçilebilir; girdap akış ölçer seçilirse, yerleştirme tipi girdap probu yalnızca 6 inç veya daha büyük boru bölümlerinde kullanılabilir.

Basınçlı hava için yaygın olarak kullanılan iki giriş tipi debimetre.

Sıkıştırılmış havayı ölçmek için şu anda iki ana yöntem bulunmaktadır:

Yerleştirme tipi termal kütle akış ölçer:

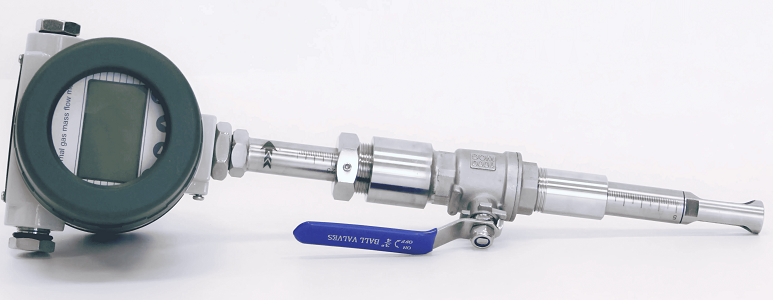

Yerleştirme termal kütle akış ölçer

Termal kütle akış ölçer, bir prob ile ısıtma ve sıcaklık ölçümü yaparak akış hızını hesaplar. Avantajı, hafiften kuvvetli rüzgarlara kadar geniş bir aralığı doğru bir şekilde ölçebilmesidir ve prob titreşimden etkilenmez, bu da onu hava kompresörü çıkışındaki hava akışının kararsız olduğu durumlar için uygun hale getirir. Dezavantajı ise toz ve yağ lekelerine karşı hassas olması ve hava kompresörünün arkası düzgün bir şekilde temizlenmezse probun kirlenmeye yatkın olmasıdır. İyi haber şu ki, yerleştirme tipi termal kütle akış ölçer ve hat içi termal kütle akış ölçer aynı doğruluğa sahiptir.

Girdap akış ölçer (yerleştirme tipi):

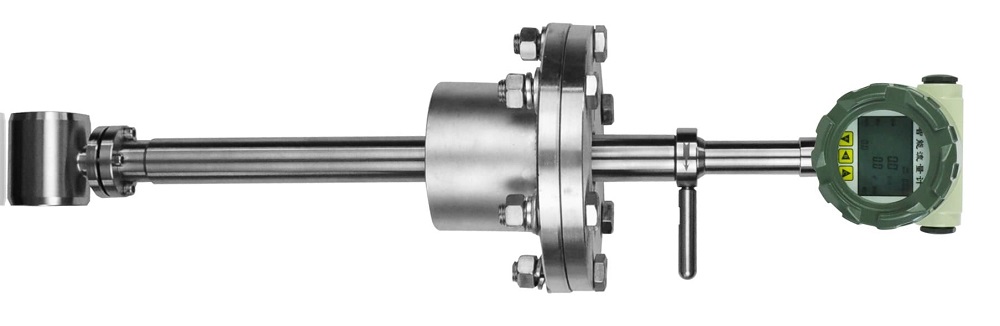

Girdap akış ölçer

Akış hızı, probun arkasındaki girdap frekansına göre hesaplanır. Sağlam ve kire dayanıklıdır; bazı yağ lekeleri ve su buharı onu fazla etkilemez. Fiyatı genellikle geleneksel ısı pompalarından bir seviye daha düşüktür. Ancak titreşimden etkilenirler. Hava kompresörü çok titreşirse veya boru hattı şiddetli titreşirse, ölçümde sıçrama görülebilir. Ölçüm aralığı da ısı tipi olanlara göre daha dardır ve güçlü rüzgarlarda iyi ölçüm yapabilir, ancak hafif rüzgarlarda "sessiz" kalabilir. Ancak, giriş tipi girdap akış ölçer, hat içi tip girdap akış ölçere göre daha düşük doğruluğa sahiptir.

Basınçlı hava akış ölçerinin fiyatı nedir?

Ne kadar öderseniz o kadar alırsınız. Çin'de üretilen giriş girdaplı akış sensörü, malzeme, hava boru hattı boyutu ve akış ölçer fonksiyonuna bağlı olarak yaklaşık 1.000 ila 2.000 ABD doları karşılığında temin edilebilir.

Yerleştirme tipi termal kütle akış ölçer için ise maliyet 900 dolardan başlıyor.

Genel olarak, basınçlı hava senaryosunda, yepyeni bir boru hattı veya maliyet etkin bir proje olmadığı sürece, basınçlı hava akış ölçerler genellikle daha pratik bir seçimdir. Bu, bir "boru doktoru" için cerrahi müdahale gerektirmeden sistem sorunlarını teşhis edebilen bir stetoskop gibidir. Çoğu fabrika için yeterlidir, kullanımı kolaydır ve sorunsuzdur.
