Elektromanyetik Akış Ölçerler Vanadyum Çözeltisi Ölçümü İçin Neden İdealdir
Vanadyum çözeltileriyle çalışıyorsanız (akış pillerinde, kimyasal işlemede veya madencilikte kullanılanlar gibi) bu sıvıların zor olabileceğini bilirsiniz. Genellikle asidik, aşındırıcıdırlar ve metal iyonlarıyla doludurlar.
Örneğin, Vanadyum çözeltisini ölçmek için
sıvı türbin akış ölçerleri ve
girdap akış ölçerleri kullanırız. Sıvı türbininin rotoru ve girdap sokağının probu metalden yapılmıştır ve Vanadyum çözeltisi tarafından hızla aşındırılır.
Ekipmana zarar vermeden akış hızlarını doğru bir şekilde ölçmek mi? Bu bir meydan okuma. Elektromanyetik akış ölçerlerin (
mag ölçerler ) parladığı yer burası. Vanadyum çözümleri için neden en iyi seçim olduklarını inceleyelim.
Vanadyum akış ölçümünde magmetreler nasıl çalışır?
Mag metreler Faraday'ın elektromanyetik indüksiyon yasasını kullanır. İşte basit versiyonu:

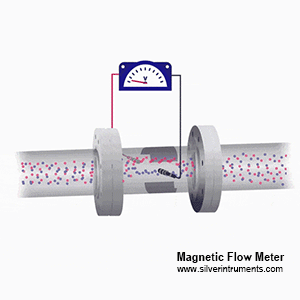

Manyetik akış ölçer prensibi
1. İletken bir sıvı (örneğin vanadyum çözeltisi) bir borudan aktığında, manyetik akım ölçer bir manyetik alan üretir.
2. Vanadyum sıvısı hareket ettikçe vanadyum akış hızıyla orantılı bir voltaj oluşturur.
3. Vanadyum akış sensöründeki elektrotlar bu voltajı algılar ve cihaz akış hızını hesaplar.
Vanadyum çözeltileri iletkendir çünkü iyonlar (VO²⁺ veya V³⁺ gibi) içerirler ve bu da onları manyetik ölçüm cihazları için mükemmel kılar. İletken olmayan sıvılar? Elektromanyetik akış ölçüm cihazları işe yaramaz. Ancak vanadyum için bir eşleşmedir.

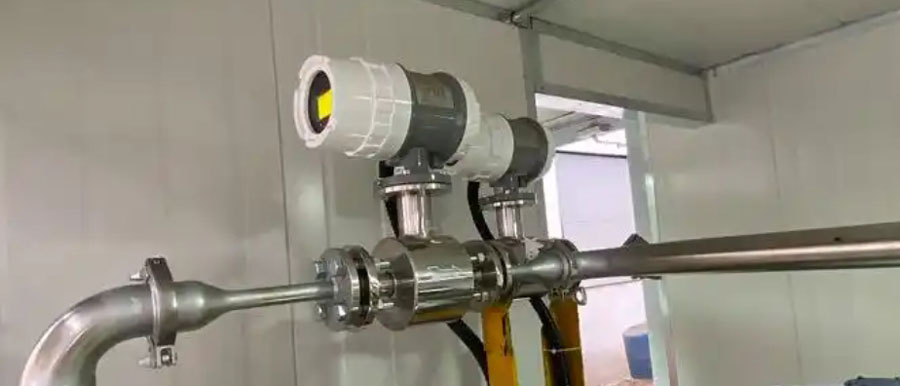

Manyetik Akış Ölçerler Vanadyum Çözümlerini Ölçer
Manyetik Akış Ölçerler Vanadyum Çözümlerini Neden Daha İyi Ele Alır?
1. Korozyona Uğrayacak Hareketli Parça Yok
Vanadyum çözeltileri, özellikle asidik olanlar, metalleri aşındırır. Geleneksel akış ölçerler (TUF türbin akış ölçer, girdap akış ölçer, oval dişli akış ölçer gibi) bozulan metal dişlilere veya bıçaklara sahiptir. Mag ölçerler? Bunlar sadece elektrotlu pürüzsüz bir borudur. Tam delikli akış ölçerdir ve herhangi bir basınç kaybı yoktur. Daha az aşınma, daha az arıza.
2. Agresif Kimyasallarla Çalışır
Mag metre astarları (sıvıya temas eden kısım) vanadyumun korozyonuna dirençli PTFE, PFA veya F46 gibi malzemelerden yapılabilir. Elektromanyetik akış ölçerler iki elektrot malzemesi olarak tantal malzeme ile donatılabilir. Tantal, iyi korozyon direncine sahip bir sıvı olan Vanadyum gibi birçok asidik kimyasal ortama karşı korozyon direncine sahip değerli bir metaldir. Zorlu koşullarda bile uzun yıllar dayanırlar.
3. Basınç Düşüşü Yok

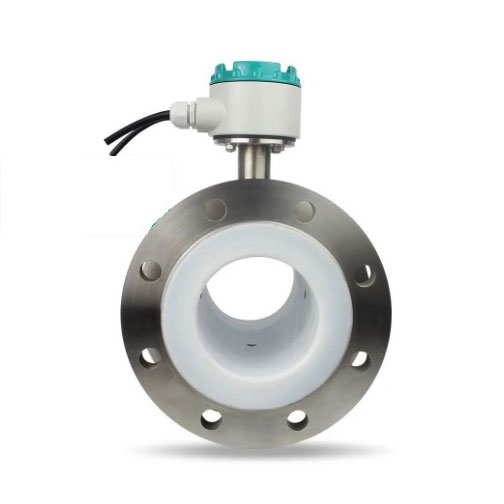

Tam delikli akış ölçer ve basınç kaybı yok
Akışı engelleyen hiçbir şey olmadığından, mag metreler vanadyum çözümünüzü yavaşlatmaz. Bu, vanadyum redoks akış pilleri gibi sabit akış hızlarına ihtiyaç duyan işlemler için kritik öneme sahiptir.
4. Kolay Bakım
Çözeltideki partiküllerden kaynaklanan tıkanıklıklar yok. Sadece elektrotların ara sıra temizlenmesi (birikme olursa).
Mag Metre Seçerken Kontrol Edilmesi Gereken Temel Özellikler
Tüm mag metreler aynı değildir. Vanadyum çözeltileri için şunları arayın:
- Liner Malzeme: Asidik çözeltiler için PTFE veya PFA; yüksek sıcaklık durumları için seramik.
İşte kauçuk astar ve teflon astarı açıklayan bir tablo
|
Liner Material
|
Main Function
|
Application
|
|
Hard
Rubber
|
Resistant to Hydrochloric acid, acetic acid ,oxalic acid, ammonia water, phosphoric acid and 50% Sulfuric acid, sodium hydroxide and potassium hydroxide in normal temperature
avoid enhancer
|
1. Temp. less than 65 °C
2. Common acid, alkali, salt solution
|
PTFE
F46
PFA
|
Most steady plastic of chemical living energy; resist boiling hydrochloric acid, sulfuric acid, nitric acid, nitro- hydrochloric acid, thick alkali and all kinds of organic solvent;
Poor abrasion and adhesion performance
|
1. -40°C ~130°C(PTFE)
-40°C ~180°C(F46)
-40°C ~180°C(PFA )
2. Strong corrosive fluids such as acid and alkali
3. For sanitary purpose
|
- Elektrot Tipi: Korozyon direnci için tantal.
Tantal, cam gibi aşınmaya karşı iyi bir performansa sahiptir; hidroflorik asit, dumanlı nitrik asit, alkali dışında, hemen hemen tüm kimyasal ortamların aşınmasına karşı direnç gösterebilir (kaynayan hidroklorik asit, vanadyum, nitrik asit ve 150℃'nin altındaki sülfürik asit dahil). Alkali ortamlarda aşınmaya karşı direnç göstermez.
- Doğruluk: ±%0,5 standarttır, ancak bazıları ±%0,2'ye kadar düşebilir. İhtiyacınız olan yüksek hassasiyetli akış ölçeri Özelleştirmek istiyorsanız silverinstruments.com ile iletişime geçin.
- Sıcaklık Aralığı: -4°F ila 356°F (–20°C ila 180°C) çoğu vanadyum uygulamasını kapsar.
- Boru Boyutu: 0,1” ila 40” çapları arasında sisteminize uygun olanı seçin.
Aşağıda farklı manyetik akış ölçer boyutlarına karşılık gelen farklı vanadyum akış aralığı için akış aralığı tablosu bulunmaktadır
Mag akış sensörü boyutu
|
Mag flow sensor size
(mm)
|
Vanadium Flow Range
(m3/h)
|
DN15 (1/2 inch)
DN20 (3/4 inch)
DN25 (1 inch)
DN32 (1-1/4inch)
DN40 (1-1/2 inch)
DN50 (2 inch)
DN65 (2-1/2 inch)
DN80 (3 inch)
DN100 ( 4 inch)
DN125 (5 inch)
DN150 (6 inch)
|
0.06~6.36
0.11~11.30
0.18~17.66
0.29~28.94
0.5~45.22
0.71~70.65
1.19~119.40
1.81~18.086
2.83~282.60
4.42~441.56
6.36~635.85
|
Daha düşük vanadyum akış aralığını (
düşük akış hızı akış ölçeri ) veya daha yüksek akış ölçümünü ölçmeniz gerekiyorsa , silverinstruments.com çözümlere sahiptir.
Gerçek Dünya Örneği: Vanadyum Akışlı Piller
Vanadyum redoks akışlı bataryalarda (VRFB'ler), iki vanadyum elektrolit çözeltisi sistemde dolaşır. Buradaki mag ölçerler, enerji verimliliğini optimize etmek için akış hızlarını izler. Akış çok yavaşsa, batarya düşük performans gösterir; çok hızlıysa pompa enerjisini boşa harcarsınız. Mag ölçerler, hassas kontrol sağlayarak en iyi noktayı garanti eder.

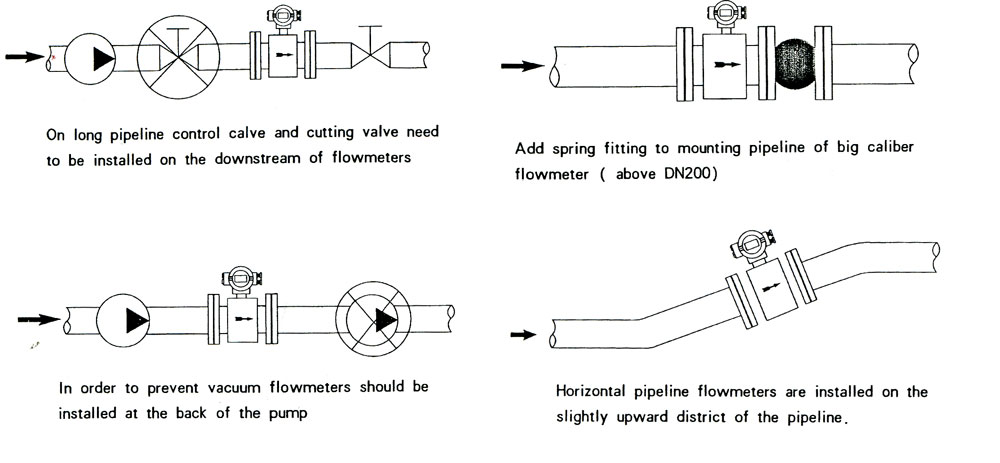

Vanadyum çözeltisi akış ölçeri nasıl kurulur
Birkaç Sınırlama? Elbette.
Mag metrelerin iletken sıvılara ihtiyacı vardır (vanadyum çözeltileri uygundur). Ayrıca doğru bir şekilde çalışmak için minimum akış hızına (~0,3 ft/s) ihtiyaç duyarlar. Ancak çoğu endüstriyel kurulum için bunlar anlaşmayı bozan şeyler değildir.
Vanadyum çözümleri taşıyorsanız, elektromanyetik akış ölçerler güvenilir, düşük bakım gerektiren bir çözüm sunar. Korozyonu idare eder, basınç kaybını önler ve hassas veriler sunar; bu, vanadyumun reaktivitesinin göz ardı edilemeyeceği endüstriler için kritik önem taşır. Sadece ölçerin özelliklerini çözümünüzün pH'ına, sıcaklığına ve iyon konsantrasyonuna uydurun, işte tam size göre.
