Vortex Akış Ölçerlerinin Montajında En İyi Uygulamalar: Düz Boru Uzunluğu ve Borulama Kılavuzları

Düz Boru Uzunluğu Gereksinimleri

Kararlı ve doğru akış ölçümü sağlamak için, girdap akış ölçerin yukarı ve aşağı akışlarında uygun düz boru uzunlukları korunmalıdır.

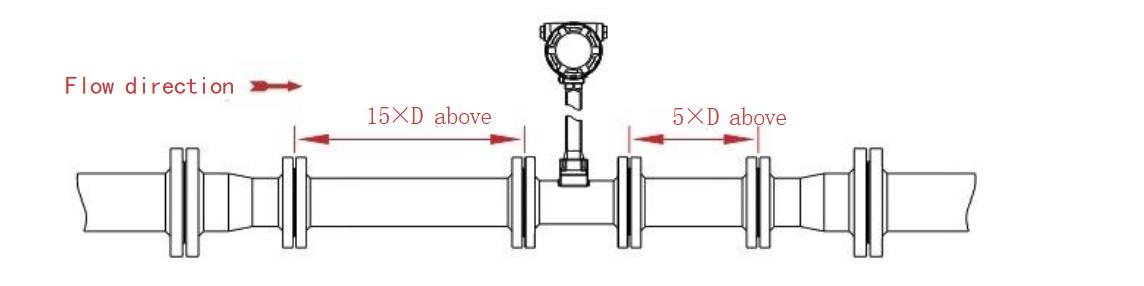

(1) Boruyu Azaltma (Akış Daralması)
Boruları daraltmak için, akış ölçerin yukarı akışında en az 15D ve aşağı akışında 5D düz boru sağlayın.
(D = Girdap akış ölçerin nominal iç çapı)

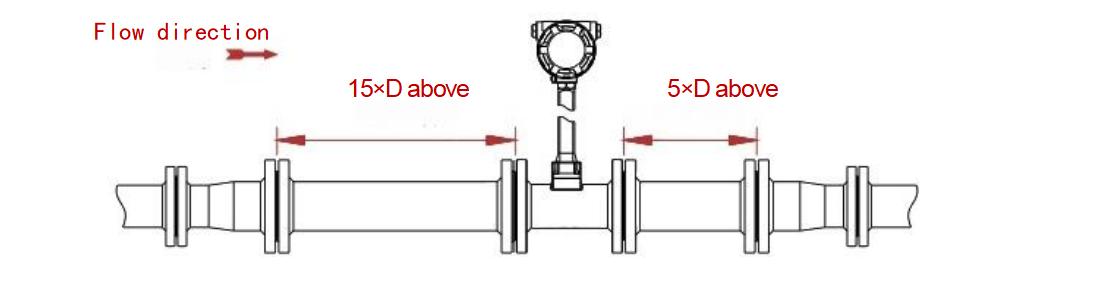

(2) Genişleyen Boru (Akış Genişlemesi)
Boru genleşmesi durumunda aynı düz uzunlukları koruyun: 15D yukarı akış ve 5D aşağı akış.

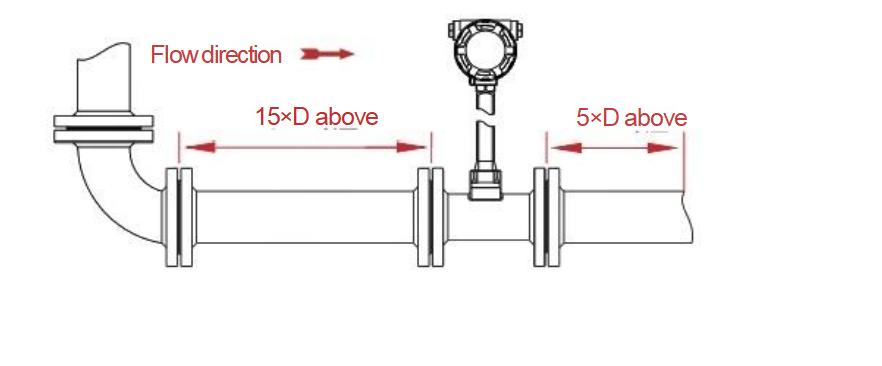

(3) Dirsekler ve Bükülmeler
Ölçümden önce akışı sabitlemek için her dirsek veya boru kıvrımı için 15D düz boruyu yukarı akışa ve 5D düz boruyu aşağı akışa yerleştirin.

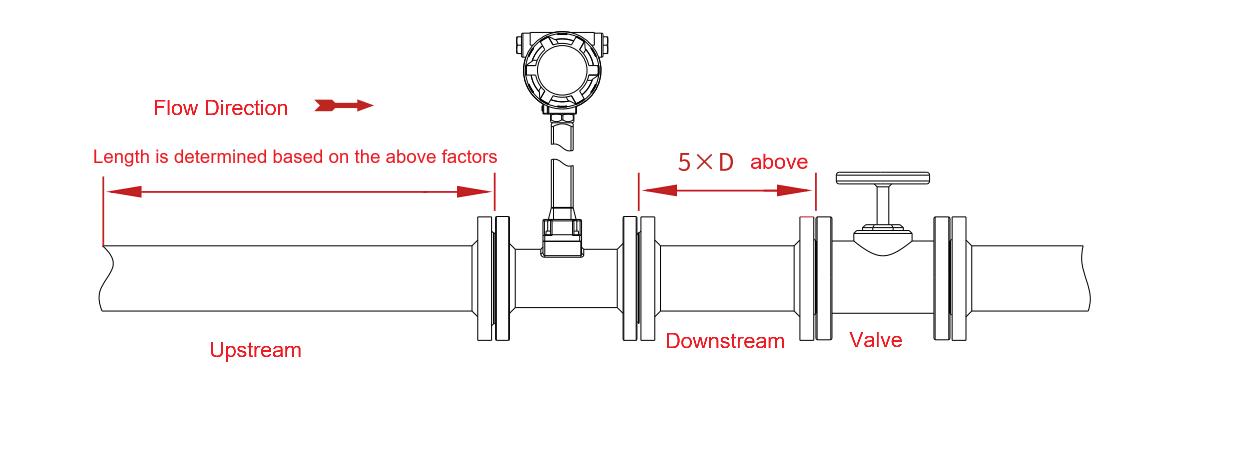

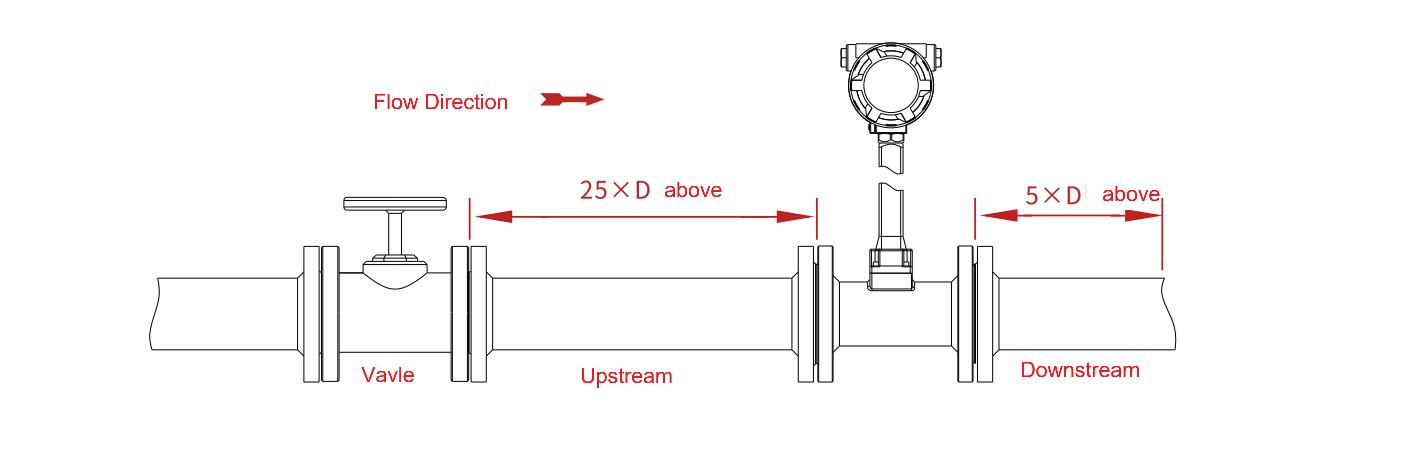

(4) Vana Konumu
İdeal olarak vana, akış ölçerin akış aşağısına monte edilmelidir.
Akış yukarısına monte edilmesi gerekiyorsa, akış yukarısındaki düz uzunluğu en az 25D'ye kadar uzatın ve akış aşağısındaki 5D'yi koruyun. Bu, vananın çalışmasından kaynaklanan akış bozulmasını en aza indirmeye yardımcı olur.

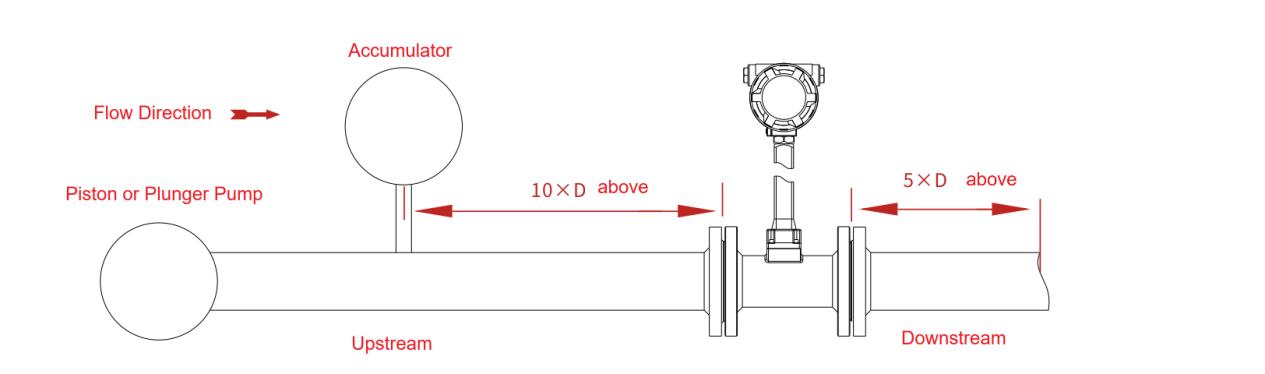

(5) Piston veya Piston Pompaları
Pistonlu veya pistonlu pompalar kullanıldığında, titreşimli akışı azaltmak ve sabit okumalar sağlamak için akış ölçerin önüne bir akümülatör takın.

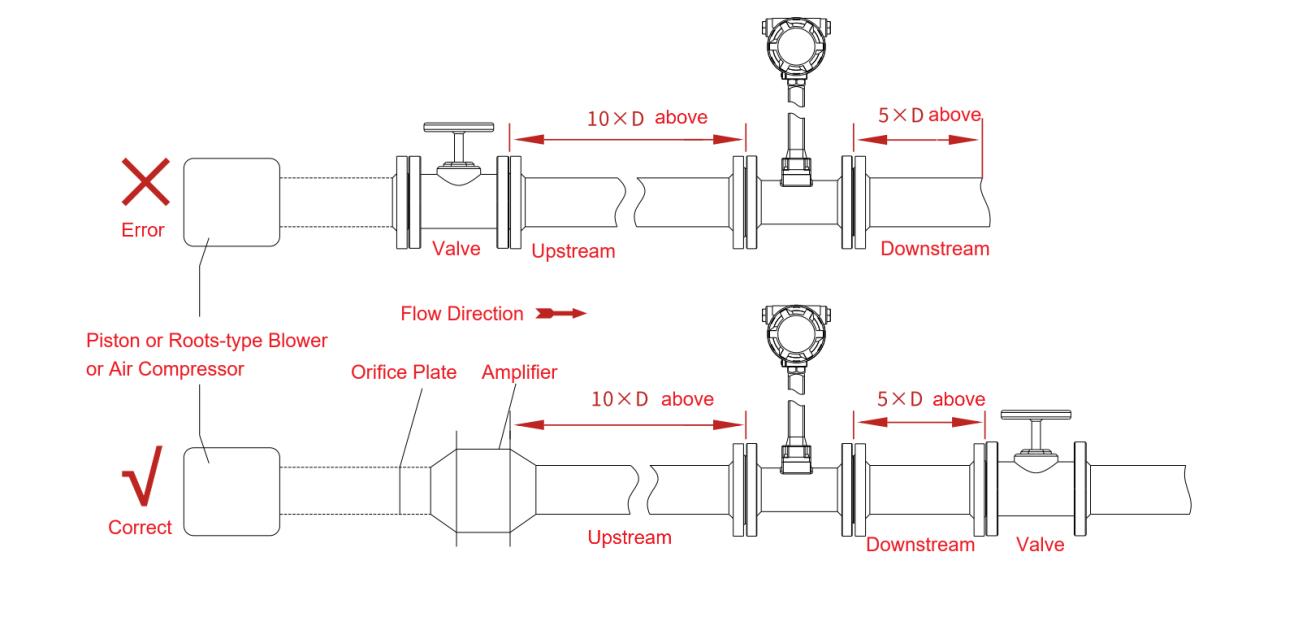

(6) Gaz veya Sıvı Hatlarında Titreşimli Akış
Pistonlu veya Roots tipi üfleyicilere sahip gaz boru hatları veya pistonlu pompalara sahip yüksek basınçlı sıvı hatları genellikle titreşim üretir. Bunu azaltmak için, sayacın girişine bir titreşim sönümleyici (örneğin, bir delik plakası veya genleşme odası) takın.

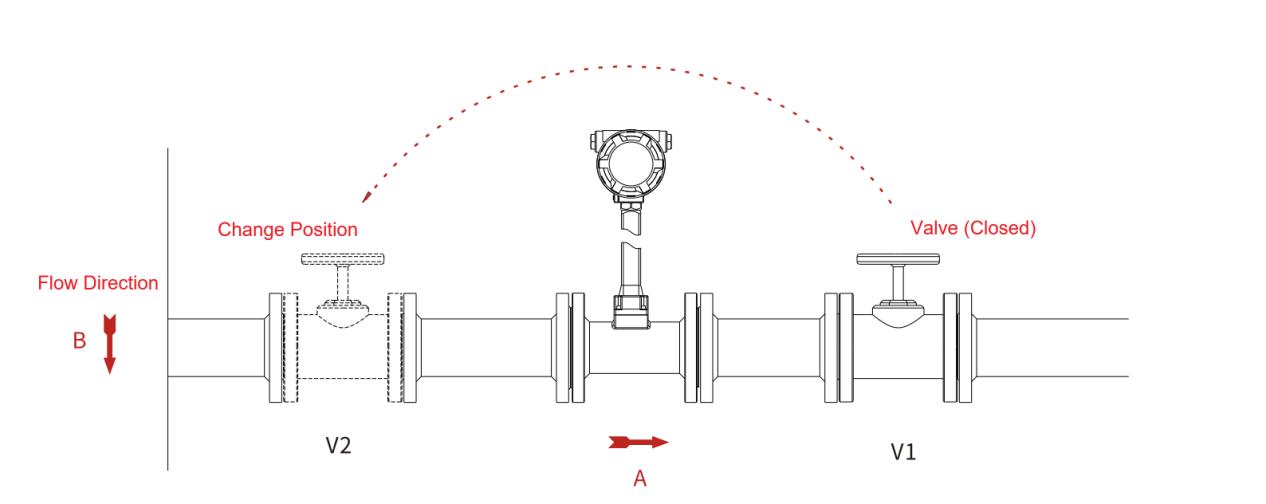

(7) T Tipi Boru ve Vana Konumu
T tipi boru hatlarında, vananın akış ölçerin önüne yerleştirilmesi, titreşim basıncının sıfır noktası kararlılığını etkilemesini önleyebilir. Akış kesintileri sırasında sinyal dalgalanmalarını önlemek için vananın yerini değiştirin.

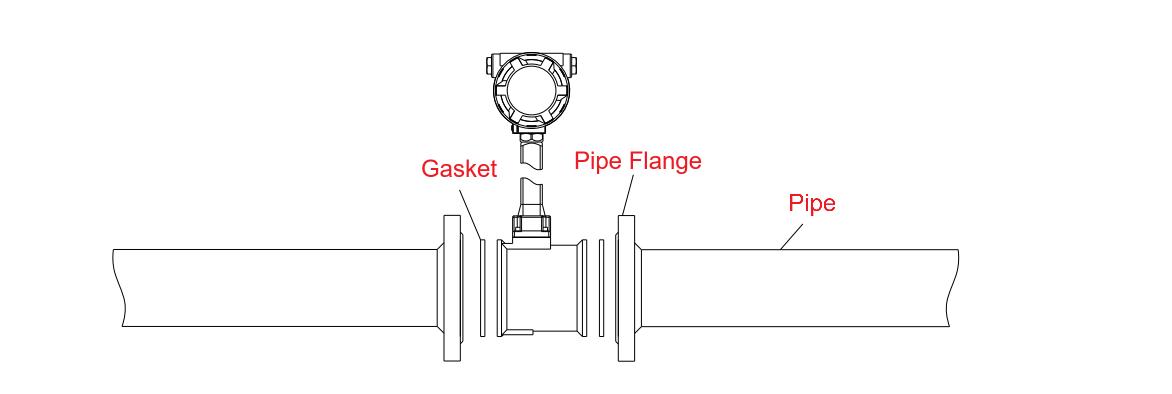

(8) Contalar
Contaların boru hattına doğru çıkıntı yapmamasına dikkat edin, aksi takdirde türbülans ve ölçüm hataları meydana gelebilir.

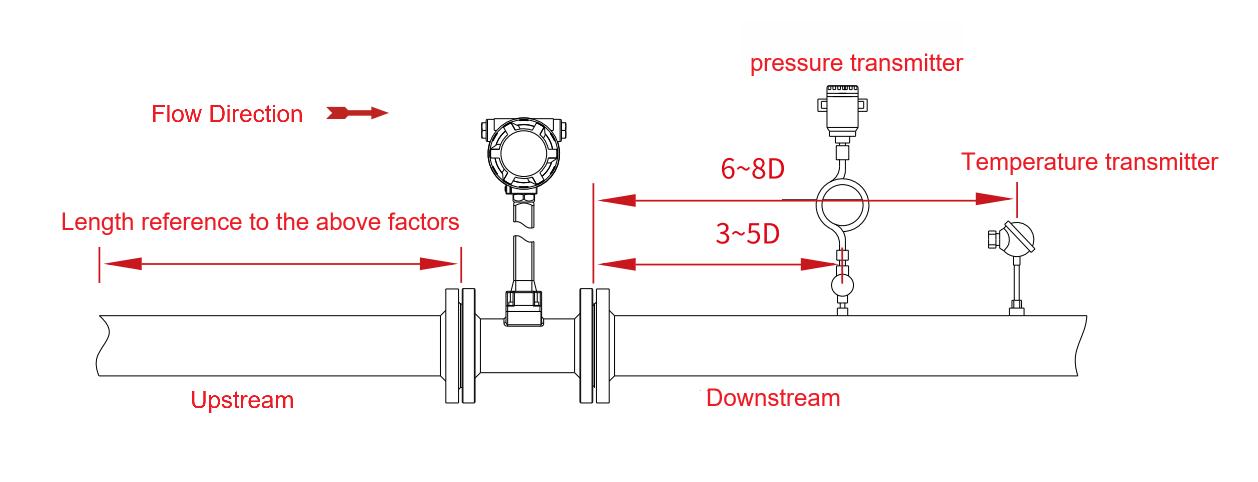

(9) Basınç ve Sıcaklık Dokunma Noktaları
Basınç musluk noktası: Debimetrenin 3–5D aşağısında
Sıcaklık musluk noktası: Akış ölçerin 6–8D aşağısında

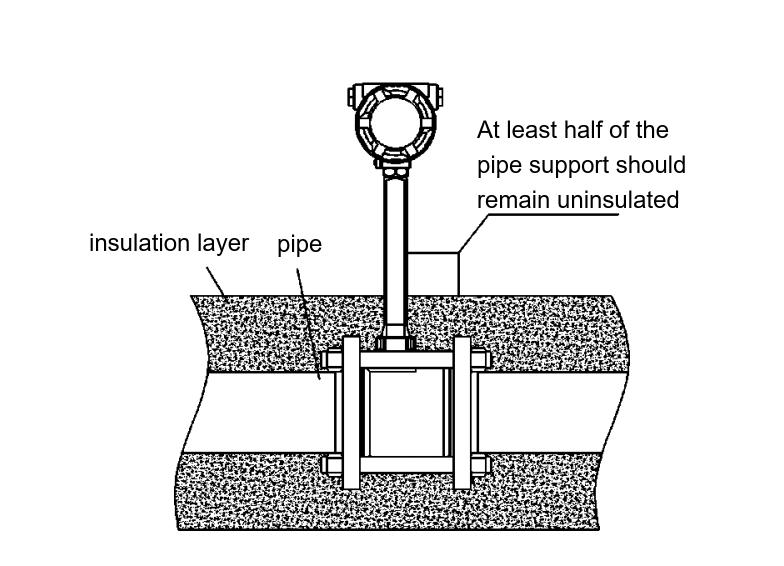

(10) Isı Yalıtımı
Yüksek sıcaklıktaki akışkanları taşıyan boru hatlarını yalıtırken, uygun havalandırma ve bakım erişimi sağlamak için akış ölçerin verici braketini örtmeyin.

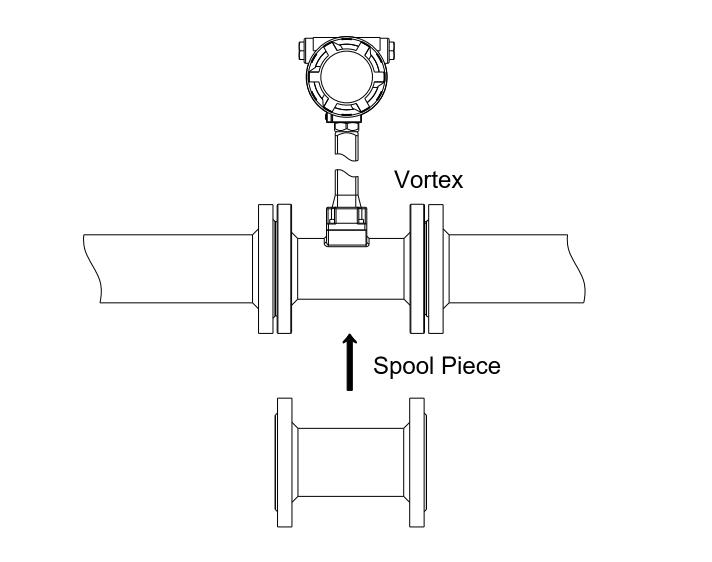

(11) Boru Hattı Temizliği
Yeni takılmış veya onarılmış boru hatlarını devreye almadan önce, pas, kaynak cürufunu veya kalıntıları temizlemek için yıkayın. Sayaca zarar vermemek için yıkama sırasında bir baypas hattı kullanın. Baypas hattı yoksa, temizlik sırasında sayacı geçici olarak bir makara parçasıyla değiştirin.

Kurulum Yeri Gereksinimleri

Vorteks akış ölçerler, titreşim en aza indirildiği sürece iç veya dış mekanlara monte edilebilir. Titreşim önemliyse, mekanik stresi azaltmak için boru destekleri ekleyin. Akış kısıtlamasını önlemek için bağlantı boru hattının iç çapı, akış ölçerin çapından 1-5 mm daha büyük olmalıdır.

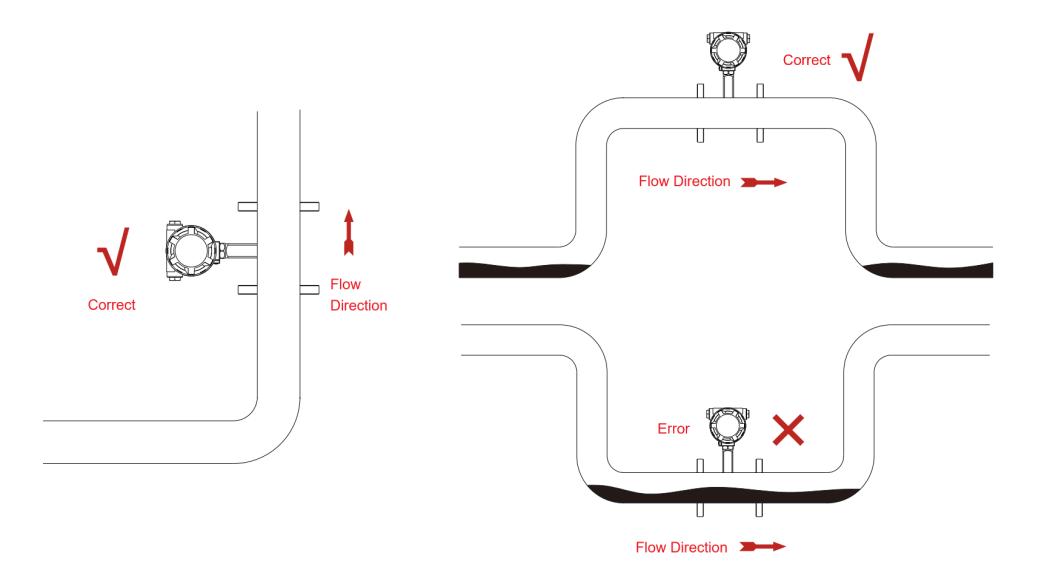

1. Gaz ve Buhar Uygulamaları
Yoğuşma birikimini önlemek için dikey olarak monte edin.
Yatay montajlarda, sayacı ters U şeklindeki bir kesitin en yüksek noktasına yerleştirin.
U şeklindeki bir borunun en alt noktasına montaj yapmaktan kaçının; burada yoğuşma suyu birikebilir ve yanlış okumalara veya potansiyel hasara neden olabilir.

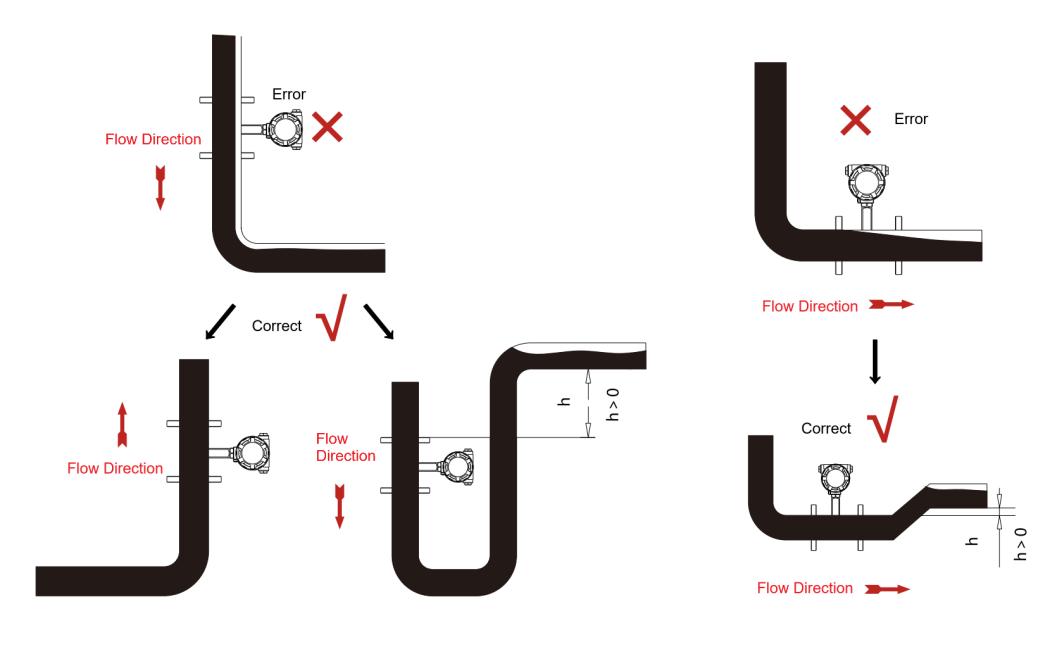

2. Sıvı Ölçüm Uygulamaları
Ölçüm tüpünün tamamen sıvıyla dolu olduğundan emin olun.
Akış yönü mümkün olduğunca yukarı doğru olmalıdır.
Aşağı doğru montaj gerekiyorsa, tam akış koşulunu sağlamak için sayacı aşağı akış boru hattının altına yerleştirin.

Debimetreyi boru hattının en yüksek noktasına monte etmekten kaçının, aksi takdirde gaz kabarcıkları oluşabilir ve doğruluk azalabilir.
Valf kaynaklı basınç düşüşlerinden kaynaklanan kavitasyon veya kabarcık oluşumunu önlemek için, debimetreyi kontrol valflerinin önüne yerleştirin.

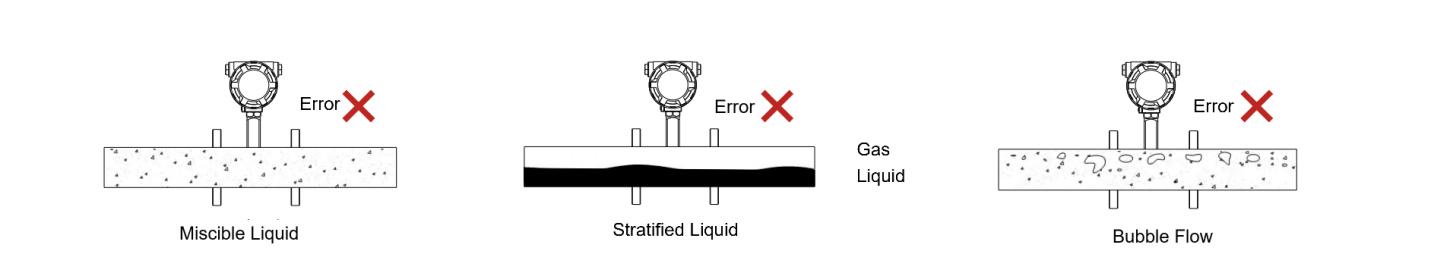

3. Karışık Fazlı Akış
Doğru ölçümler için ölçülen ortamın tek fazlı (gaz, buhar veya sıvı) olması gerekir. İki fazlı veya karışık fazlı koşullarda, ölçüm doğruluğu önemli ölçüde azalacaktır.

Kurulum Prosedürleri ve Önlemleri

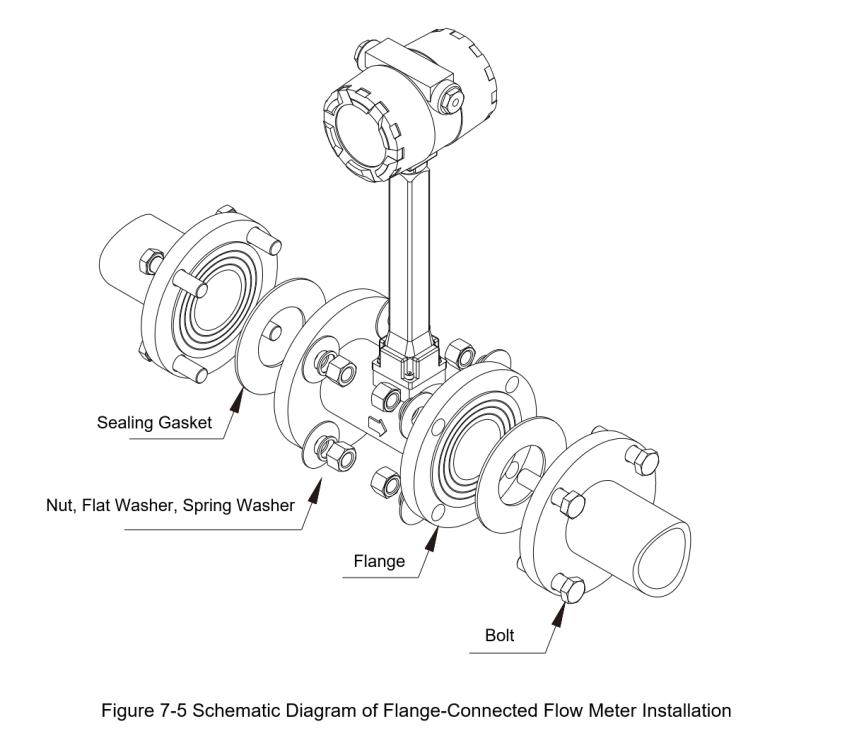

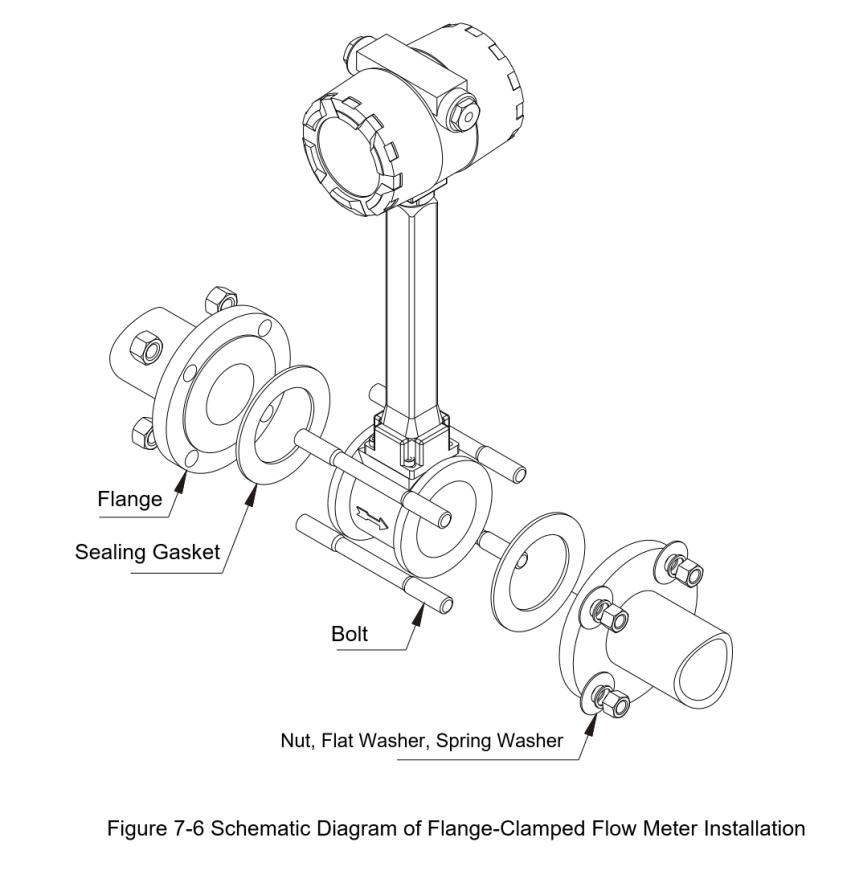

1. Flanş Bağlantılı ve Flanş Kelepçeli Debimetreler

Montajdan önce akış ölçer ile boru hattı arasındaki boru hizalamasını ve eksenelliğini kontrol edin.
Yeni boru hatlarında tıkanıklığı veya yanlış okumaları önlemek için her zaman kalıntıları ve kaynak kalıntılarını temizleyin.
Bu kurulum uygulamaları izlendiğinde, girdap akış ölçerler, gaz, buhar veya sıvı akış ölçümünü içeren endüstriyel uygulamalarda uzun vadeli kararlılık, doğruluk ve dayanıklılık sağlayarak optimum performansa ulaşabilir.
