Ahşap işleme, biyokütle güç üretimi ve kağıt yapım endüstrilerinde, odun talaşı silolarında seviye ölçümü uzun zamandır önemli zorluklara yol açmıştır. Bu görünüşte basit malzeme üç büyük seviye ölçümü tuzağı sunar:

wood chip level measurement

Ölçüm Zorlukları:
1. Toz Girişimi: İnce ahşap tozu, taşıma sırasında "ölçüm sisi" yaratır, uçan toz, ahşap yongasının seviye ölçümünde zorluk yaratır.
2. Değişen Dinlenme Açısı: Nem içeriğine bağlı olarak 35°-55° arasında dalgalanmalar
3. Düşük Dielektrik Sabiti (ε≈1.8-2.5) zayıf sinyal yansımasına neden olur
4. Köprüleme Olayları: Fiberlerin birbirine geçmesi boşluklar ve yanlış seviye sinyalleri oluşturur

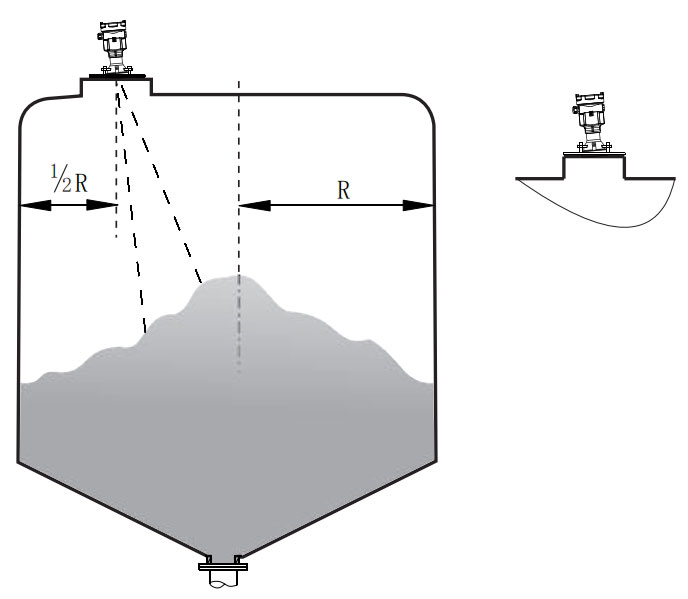

challenges in wood chip measurement
Fiberlerin birbirine kenetlenmesi boşluklar ve yanlış seviye sinyalleri oluşturur


Geleneksel seviye ölçüm teknolojilerinin sınırlamaları
- Ultrasonik Seviye Vericileri:
Toz akustik dalgaları emer ve >%15 ölçüm kaymasına neden olur
Talaş biriktiğinde boşluklar nispeten büyük olur ve ultrasonik seviye ölçüm cihazının ölçüm etkisi zayıf olur.

- Dalgıç Basınç Transmitterleri:
Ahşap lifleri problara dolanarak kalıcı hasara neden olur. Sualtı basınç vericileri su, dizel, fuel oil gibi sıvı seviyelerini ölçmek için kullanılır, ahşap yongaları için uygun değildir.

80GHz Radar Seviye Vericisi: Odun Talaşı Ölçümünde Devrim Yaratıyor

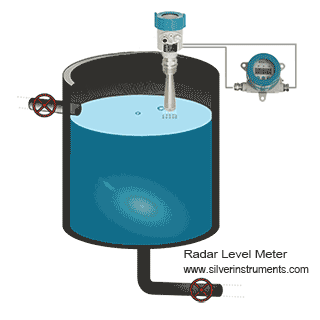

radar level meter working principle

78-82GHz yüksek frekanslı mikrodalgalarla Frekans Modülasyonlu Sürekli Dalga (FMCW) teknolojisini kullanarak. 12° dar ışın açısıyla birleştirilmiş 3,6 mm dalga boyu (geleneksel 26GHz radarının üçte biri) hassas odaklama sağlar:

1. Yüksek frekanslı mikrodalgalar toz bulutlarına nüfuz eder
2. Dar ışın duvar girişimini önler
3. Dinamik yüzey izleme algoritması düzensiz yüzeyleri işler
4. Yankı iyileştirme teknolojisi zayıf yansımaları telafi eder

Parameter

Ultrasonic

26GHz Radar 80GHz Radar
Dust Penetration ≤30% ≤50% ≤85%
Beam Angle 12°-15° 20° 3°-12°


Min. Dielectric Constant N/A ≥2.0 ≥1.5
Bridging Detection None Limited Intelligent

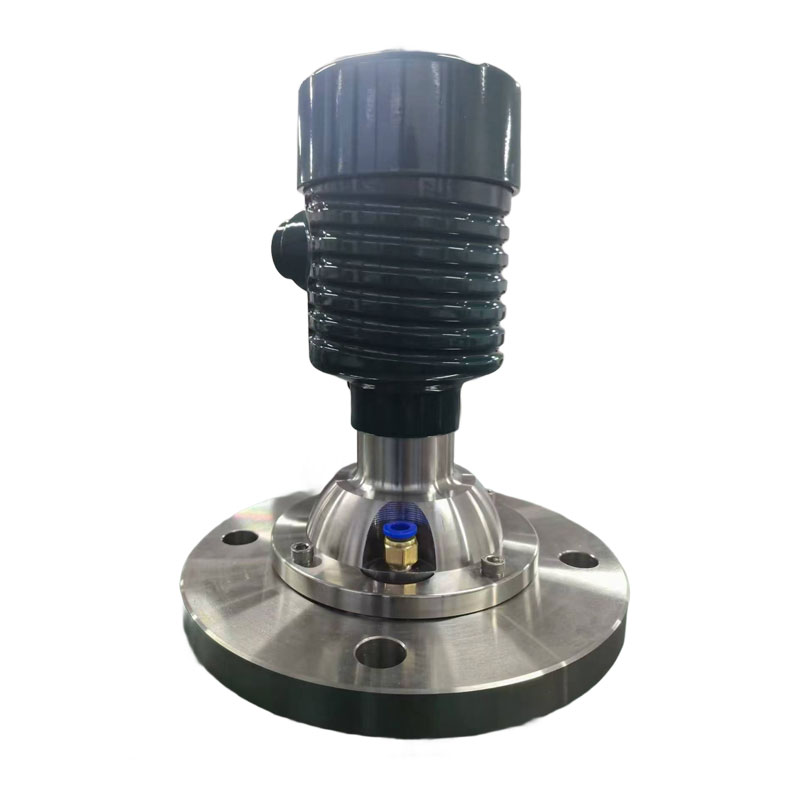

Odun talaşı seviye vericisinin temel teknik özellikleri:
- Frekans Aralığı: 78-82GHz (λ=3.6mm)
-Maksimum silo seviyesi 120m'ye kadar ulaşabilir
- Hassasiyet: ±2mm (10m~20m yüksekliğindeki silolarda bile)
- Ayarlanabilir Işın Açısı: 3°/6°/12° (yazılımla yapılandırılabilir)
- Proses Sıcaklığı: -40~200°C (hava temizleme arayüzü ile)
- Anten Malzemeleri: PTFE contalı/seramik (tıkanmaya karşı)
- Sinyal İşleme: 64 spektrum/sn + AI yankı deseni tanıma
- Çıkış 4-20mA, HART ve MODBUS RTU ile opsiyon
- Evrensel flanş ayar açısı, katı ölçüm için uygundur, flanş boyutu 3”,4”,5”6” ve 8 inç olabilir.

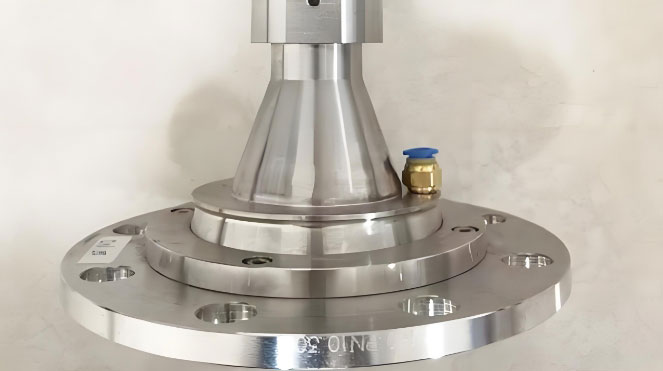

wood chip level transmitter gimbal flange
Katı ahşap yongası ölçümü için gimbal flanşı


Endüstriyel Vaka Çalışması:
80GHz radar uygulanarak elde edilen biyokütle enerji santrali:
1. Ölçüm kararlılığı %68'den %99,2'ye çıkarıldı
2. Yıllık bakım tasarrufu: CNY 400.000
3. Silo kullanımı %22 oranında iyileştirildi
4. Köprülemeyle ilgili kesintiler ortadan kaldırıldı
