8 inçlik basınçlı hava akış ölçer

8 inçlik basınçlı hava akış ölçer nedir?

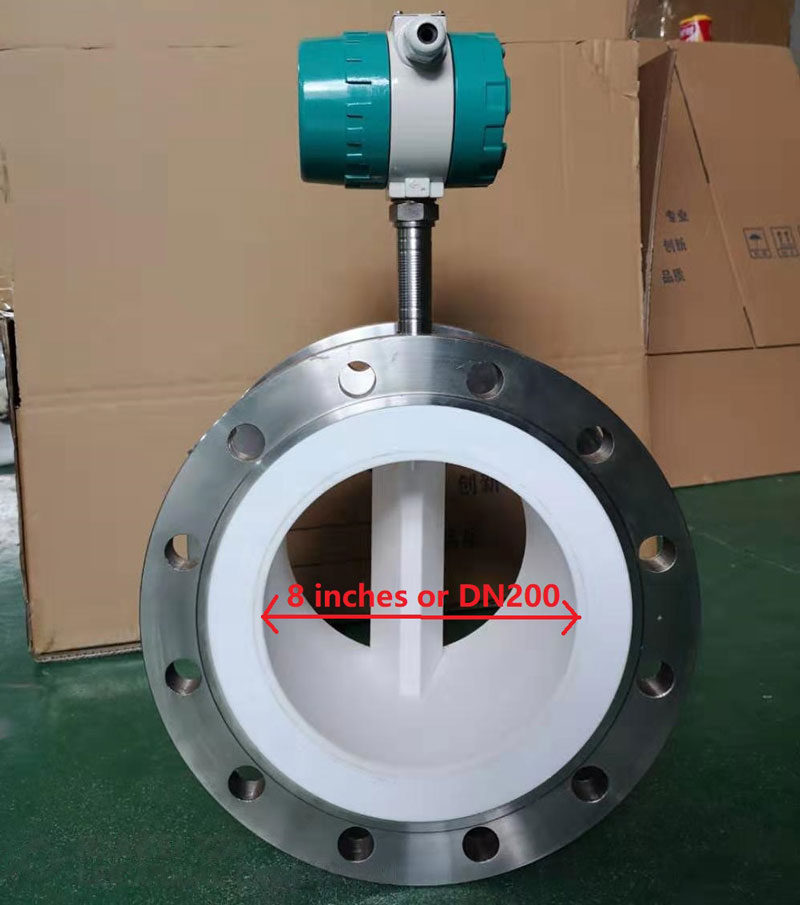

8 inçlik basınçlı hava akış ölçer

8 inçlik basınçlı hava akış ölçer, iç çapı DN200 (yaklaşık 200 milimetre veya 8 inç) olan ve özellikle 8 inçlik boru hatlarında basınçlı havanın anlık ve kümülatif akışını izlemek ve ölçmek için tasarlanmış bir akış ölçüm cihazıdır. Ana boru hattına bağlanan önemli bir hava akış ölçüm ekipmanı olarak, yüksek basınçlı ve yüksek hava akışlı endüstriyel tesislerde kullanılabilir ve doğru ölçüm verileriyle enerji yönetimi, maliyet muhasebesi ve sistem optimizasyonu için temel bir zemin sağlar. Bu tip 200 mm kadran boyutlu hava akış sensörü genellikle doğrudan ana boru hattına monte edilir ve ölçüm sonuçları fabrikanın enerji tüketimi değerlendirmesini ve ekipman verimliliği analizini doğrudan etkiler.

8 İnçlik Basınçlı Hava Akış Ölçerin Önemi ve Uygulama Alanları

Endüstriyel 8 inç basınçlı hava akış ölçerinin geniş uygulama alanları

Birçok fabrika endüstriyel sisteminde basınçlı hava yaygın bir güç kaynağı ve proses ortamıdır ve tüketimi işletme enerji tüketiminin önemli bir bölümünü oluşturmaktadır. 8 inçlik bir akış ölçerin ana boru hattı ölçüm cihazı olarak önemi şu noktalarda yatmaktadır:

• Enerji Maliyet Kontrolü: Kullanılan toplam basınçlı hava miktarını doğru bir şekilde ölçün, enerji denetimini ve maliyet paylaşımını destekleyin.
• Sistem sızıntısı izleme : Anormal akış dalgalanmaları yoluyla boru hattı sızıntılarını tespit ederek enerji israfını azaltın.
• Ekipman Verimliliği Yönetimi: Hava kompresörü grubu kontrolü ve kurutucu bağlantısı için veri tabanı sağlar.
• Proses güvenliği güvencesi: Püskürtme ve pnömatik taşıma gibi kritik proses bağlantıları için istikrarlı gaz tedarikini sağlayın.

8 inçlik basınçlı hava akış ölçerinin tipik uygulama alanları

-Otomotiv, çelik ve kimya gibi imalat sanayileri için ana doğalgaz tedarik boru hattı.

- Sanayi parkındaki merkezi gaz tedarik sisteminin toplam giriş ölçümü.

- Hava kompresyon istasyonunun ana çıkış borusu ve branşman dağıtım boru ağı.

-Ticari uzlaşma veya bağımsız departman muhasebesi gerektiren doğalgaz tedarik senaryoları.

8 inçlik basınçlı hava akış ölçerlerin başlıca tipleri

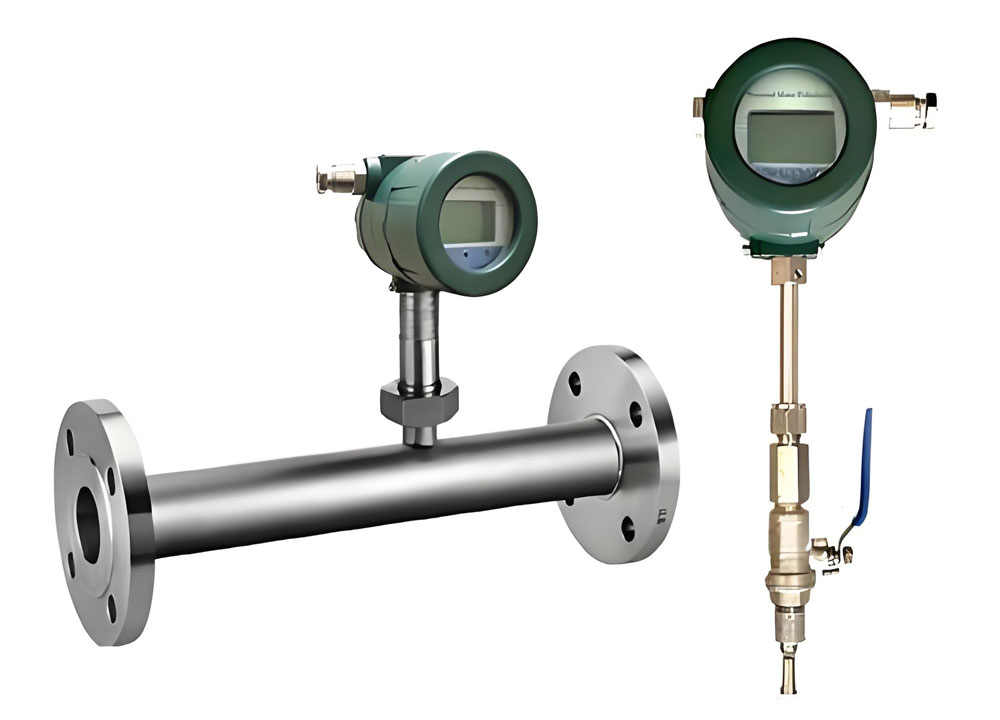

8 inçlik hat içi ve yerleştirme tipi basınçlı hava akış ölçer - termal kütle tipi

# 8” Basınçlı hava için termal gaz akış ölçer

Termal akış ölçer, akışkanın termal sensörden geçerken gerçekleşen ısı alışverişi prensibine dayanarak, özellikle geniş boru çapı ve düşük akış hızı koşulları için uygun olup, sıcaklık ve basınç dengelemesi gerektirmeden gaz kütle akış hızını doğrudan ölçer.

• Flanş bağlantı tipi: Boru hattı flanşları arasına doğrudan monte edilir, yüksek ölçüm doğruluğuna (± %1'e kadar) ve son derece düşük basınç kaybına sahiptir, ana boru hatlarının uzun süreli ve istikrarlı ölçümü için uygundur.
• 8 inçlik (20 cm) giriş tipi basınçlı hava akış ölçer: Genellikle 3/4 inç (19 mm) nozullarla boru hattı açıklıklarından monte edilir. Flanşlı DN200 hava akış ölçere kıyasla çok daha düşük maliyetlidir ancak flanş tipiyle aynı hassasiyeti (yaklaşık ± %1,5) korur.

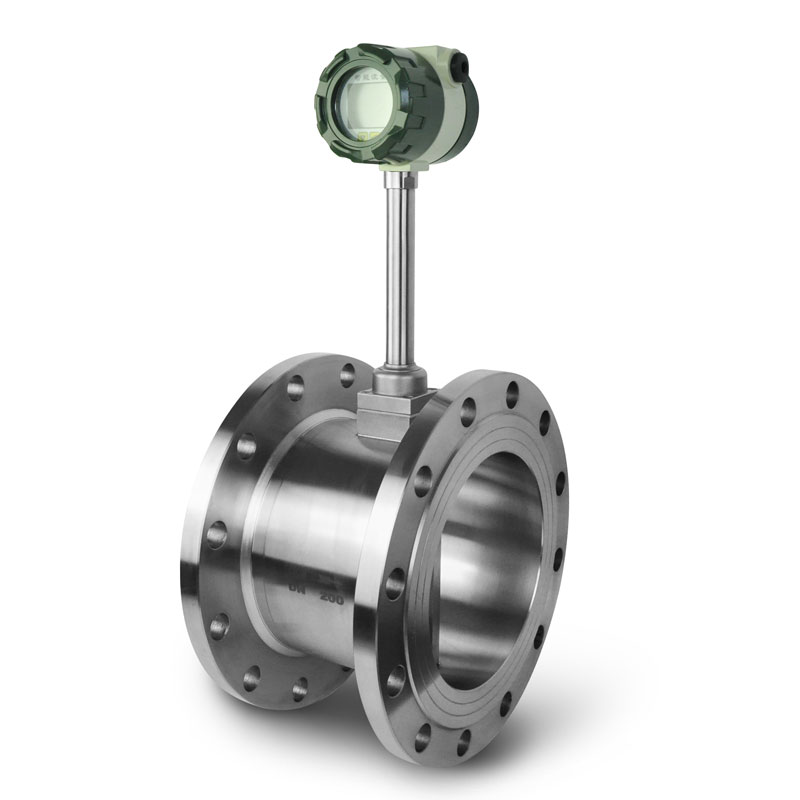

Basınçlı hava için 8 inçlik girdap akış ölçer

# Basınçlı hava için 8 inçlik girdap akış ölçer

Vorteks akış ölçer, havanın küt bir cisimden geçerken oluşturduğu vorteks frekansını algılayarak hacimsel akış hızını hesaplar. Gerçek zamanlı hava ölçüm telafisi için dahili sıcaklık ve basınç sensörleriyle birlikte, standart koşullar altında doğru basınçlı hava akış verileri üretebilir.

• -Özellikler: Sağlam yapı, yüksek basınç dayanımı, büyük dalgalanmalara veya yüksek basınç değerine sahip basınçlı hava sistemleri için uygundur.
• -Uygulanabilirlik: Sık basınç değişimlerinin ve maliyet hassasiyetinin olduğu durumlar için uygundur; telafiden sonra doğruluk ± %1,5'e ulaşabilir.
• - Girdap akış sensörü, dahili sıcaklık ve basınç sensörüne sahiptir ve sıkıştırılmış hava sıcaklığı, basıncı, çalışma akışı ve normal akış bilgilerini tek bir ekranda gösterebilir.

8 inç basınçlı hava akış ölçerinin teknik özellikleri

8 inçlik basınçlı hava akış ölçerinin fiyatı nedir?

8 inçlik akış ölçerlerin fiyat farkı önemli olup, bu fark esas olarak aşağıdaki faktörlerden kaynaklanmaktadır:

- Marka ve Kalite : Uluslararası üst düzey markaların (Emerson ve Siemens gibi) fiyatları genellikle 4.000 ila 10.000 ABD doları arasında değişmektedir; Çin'de üretilen güvenilir 8 inçlik basınçlı hava akış ölçerinin (https://www.silverinstruments.com/product/flow-measurement/) fiyatı ise yaklaşık 1.000 ila 3.000 ABD dolarıdır. Düşük maliyetli 8 inçlik basınçlı hava akış ölçeri edinmek için silverinstruments.com ile iletişime geçebilirsiniz.

- Ölçüm prensibi : Termal akış ölçerler, karmaşık teknolojileri nedeniyle genellikle girdaplı akış ölçerlere göre %30-50 daha pahalıdır.

Fonksiyonel yapılandırma : Sıcaklık ve basınç dengelemesi, iletişim protokolleri (Modbus, HART gibi), patlamaya dayanıklılık sertifikası (ATEX gaz akış ölçer) ve üçüncü taraf kalibrasyon atölyesinden alınan yüksek hassasiyetli kalibrasyon sertifikaları gibi ek özellikler fiyatı artıracaktır.

- Montaj yöntemi : Flanş bağlantısı, 8 inçlik hava akış transmitterinin takılmasına göre daha pahalıdır, ancak uzun vadede daha iyi stabilite sağlar.

8 inçlik basınçlı hava akış ölçer nasıl doğru şekilde seçilir ?

Önerilen seçim stratejisi: Doğruluk gereksinimlerini, bütçe kısıtlamalarını ve uzun vadeli bakım maliyetlerini kapsamlı bir şekilde göz önünde bulundurun. Enerji yönetimindeki kilit noktalar için yüksek hassasiyetli termal veya kompanzasyonlu girdap akış ölçerler seçilmesi önerilir; genel izleme senaryoları için ise yüksek maliyet etkinliğine sahip yerli üretim girdap akış ölçerler tercih edilebilir.

Doğru seçim ve uygulama ile 8 inçlik basınçlı hava debimetresi, yalnızca endüstriyel bir ölçüm aracı değil, aynı zamanda işletmelerin daha verimli enerji yönetimi sağlamaları ve sürdürülebilir kalkınmayı desteklemeleri için önemli bir teknik destek aracıdır.
