Elektrikli ekipmanlarda kritik bir yalıtım ve soğutma ortamı olan trafo yağı, işletme güvenliği ve enerji verimliliği sağlamak için hassas akış izleme gerektirir. Oval dişli akış ölçerler , yüksek doğruluk ve dayanıklılıklarıyla bilinen bir tür pozitif deplasmanlı akış ölçerdir (PD akış ölçer). Dizel, ham petrol, gazyağı, bitkisel yağ ve trafo yağı hacimsel akışı gibi farklı yağ türlerinin ölçümünde mükemmeldir. Bu makale, oval dişli akış sensörlerinin çalışma prensiplerini, teknik özelliklerini, seçim kriterlerini ve endüstriyel uygulamalarını incelemektedir.
Oval Dişli Akış Ölçerler Nasıl Çalışır?
Oval dişli akış ölçerler, sıvı hacmini ölçmek için iki dönen oval dişli kullanır. Trafo yağı, basınç farklarıyla yönlendirilen ölçüm cihazının içinden akar ve döngüsel olarak dolup boşalan "hilal şeklinde bölmeler" oluşturur. Dişli dönüşleri kümülatif akışı hesaplar ve gerçek zamanlı akış sinyalleri üretir.
Bu mekanik tasarım, elektronik aksam gerektirmediğinden patlayıcı veya yüksek EMI ortamları için idealdir. Üstün parazit önleme performansı sayesinde
mekanik akış ölçerler müşteriler tarafından sıklıkla tercih edilir. Ayrıca viskoziteden bağımsızdır ve trafo yağı için istikrarlı bir performans sağlar (genellikle 10–50 mPa·s). Sıvı türbin akış ölçerleri genellikle yağ ölçümünde kullanılır, ancak sıvı türbin akış ölçerleri yalnızca dizel, balık yağı, fıstık yağı, yemeklik yağ vb. gibi düşük viskoziteli yağları ölçebilir. Bazen transfer yağının viskozitesi nispeten yüksektir ve sıvı türbinin ölçüm etkisi iyi değildir.
Transformatör Yağı Ölçümünün Temel Avantajları
- Yüksek Doğruluk ve Tekrarlanabilirlik
±%0,5'e varan doğruluk (bazı modellerde ±%0,2), sıkı endüstriyel ve ticari standartları karşılar. Pozitif deplasmanlı akış ölçer, birçok kişi tarafından yaygın olarak kullanılan geleneksel, yüksek doğruluklu bir akış ölçerdir.
oSıcaklık: -30°C ile +200°C arası, soğuk çalıştırma ve yüksek sıcaklıktaki yağ akışı ölçüm uygulamaları için uygundur.
oBasınç: 1,6–6,3 MPa'yı destekler, yüksek basınçlı trafo yağı boru hatları için idealdir.
Paslanmaz çelik veya döküm demir konstrüksiyon trafo yağındaki asidik kirliliklere karşı direnç sağlar.
Oval dişli akış ölçer, basit mekanik tasarıma ve sağlam bir yapıya sahiptir. Uygun filtreleme, döküntü hasarını önleyerek oval dişli akış sensörünün uzun vadeli güvenilirliğini ve düşük bakım ihtiyacını garanti eder.
Transformatör Yağ Debimetresi Seçimi ve Kurulum Kılavuzu
1. Kritik Parametreler
- Viskozite Aralığı: Transformatör yağıyla uyumluluğundan emin olun (örneğin, 0,6–200 mPa·s). Eliptik dişli akış ölçer, 2000 cp'ye kadar yağ akış hızını ölçebilir, ancak 200 cp'yi aşarsa, yüksek viskoziteli bir akış ölçerdir (https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html) ve silverinstrruents.com adresinden danışılıp satın alınmalıdır.
- Çıkış Seçenekleri: Mekanik tip akış ölçer veya Silver Automation Instruments, sistem entegrasyonu için Pulse, 4–20mA veya RS485 özellikli dijital oval dişli akış ölçer üretebilir.
- Malzeme: Aşındırıcı olmayan yağ veya aşındırıcı sıvı için karbon çeliği, dökme demir veya paslanmaz çelik (örneğin, 304SS).
- Trafo Yağı Debimetre Boyutu: 2 mm ile 8 inç (DN2 ile DN200) arasında değişen boyutlarda trafo yağı debimetreleri sunuyoruz.
Aşağıda trafo yağı için oval dişli akış ölçer akış aralığına ilişkin referans tablosu bulunmaktadır
|
Model
|
DN
|
Flow range for different accuracy (m3/h)
|
|
LC-10
|
10 (3/8”)
|
0.08-0.5
|
0.05-0.5
|
|
LC-15
|
15 (1/2”)
|
0.3-1.5
|
0.15-1.5
|
|
LC-20
|
20 (3/4”)
|
0.5-3
|
0.3-3
|
|
LC-25
|
25 (1”)
|
1-6
|
0.6-6
|
|
LC-40
|
40 (1.5”)
|
2.5-15
|
1.5-15
|
|
LC-50
|
50 (2”)
|
4.8-24
|
2.4-24
|
|
LC-B40,50
|
40.50
|
4-20
|
2-20
|
|
LC-B65
|
65(1.5 ”)
|
8-40
|
4-40
|
|
LC-80
|
80 (3”)
|
12-60
|
6-60
|
|
LC-100
|
100 (4”)
|
20-100
|
10-100
|
|
LC-150
|
150 (6”)
|
38-190
|
19-190
|
|
LC-200
|
200 (8”)
|
56-340
|
34-340
|
|
Accuracy
Class
|
|
0.2 %
|
0.5
|

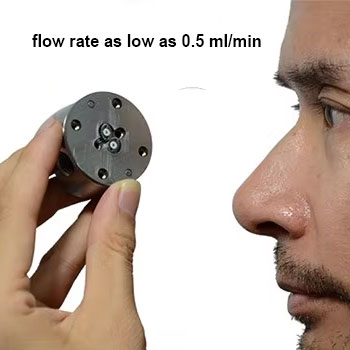

Yukarıdaki tabloda listelenenden daha düşük bir akış aralığınız varsa, silverinstruments.com ile iletişime geçmekten çekinmeyin;
yağ ölçümü için küçük bir akış ölçerimiz mevcuttur. Algılayabildiğimiz minimum akış 0,5 ml/dk'ya kadar ulaşabilir.
2. Kurulum İpuçları
- Hataları en aza indirmek için ekranı dikey olarak yatay olarak monte edin.
- Enkazları engellemek için yukarı akışa filtreler yerleştirin.
- Kabarcık oluşumunu önlemek için hava gidericiler ekleyin.

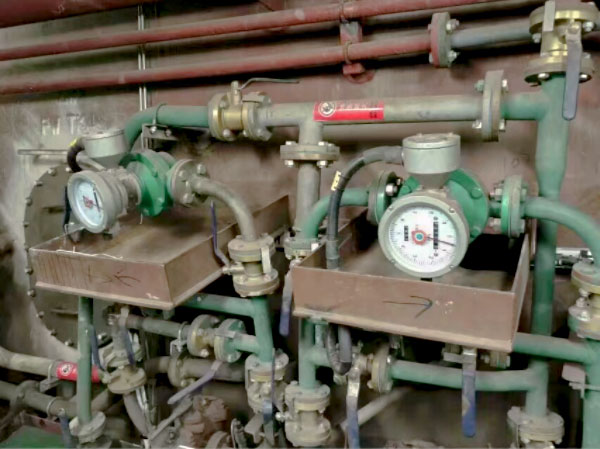

Aşağıda trafo yağ akış ölçeri için tipik kurulum gösterilmektedir
4. Endüstri Uygulamaları
- Yağ Dolum ve Sirkülasyon İzleme: Soğutma sisteminin verimli bir şekilde çalışmasını sağlar.
- Ticari Saklama Transferi: API/OIML standartlarına uygun yüksek hassasiyetli ölçüm.
- Öngörücü Bakım: Akış anomalileri yoluyla sızıntıları veya tıkanıklıkları tespit eder.
5. Diğer Yağ Akış Ölçüm Teknolojileriyle Karşılaştırma
-Düz Boru Gereksinimi Yok: Dar alanlarda esnek montaj.
-Maliyet Verimliliği: Karmaşık elektronik sayaçlara kıyasla daha az bakım gerektirir.
-Mekanik veya dijital seçenekler. İster mekanik trafo yağ akış ölçerine ister dijital yağ akış ölçere ihtiyacınız olsun, silverinstruments.com'da hepsi için çözümler mevcuttur.
-Yüksek doğruluklu akış ölçer. %0,2~0,5 oranında yüksek doğrulukta akış ölçümü elde edebilirsiniz.

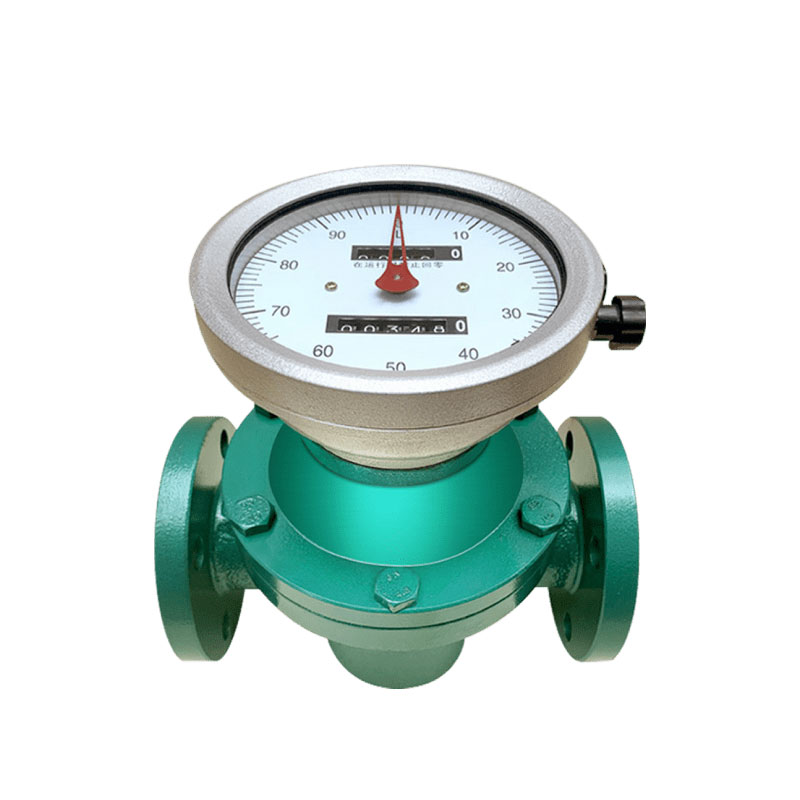

Darbe çıkışlı trafo yağı akış ölçümü için oval dişli akış ölçer
Oval dişli akış ölçerler, doğrulukları, uyarlanabilirlikleri ve sağlamlıkları sayesinde trafo yağı akış ölçümü için idealdir. Doğru seçim (yağ özelliklerine ve çalışma koşullarına uygun) ve kurulum, güvenilir performans sağlar. Güç sistemlerinde ise enerji kaybını ve maliyetleri azaltırken operasyonel verimliliği artırırlar. Uygun fiyatlı ve uygun fiyatlı yağ akış ölçerler için
silverinstruments.com ile iletişime geçin.
