Petrol Akış Ölçümü için 4 Temel Teknoloji: 2025 Rehberi

Hassas Yağ Akış Ölçümünün Önemi

Doğru yağ ölçümü, akıllıca finansal ve operasyonel kararlar almanız için ihtiyacınız olan bilgileri sağlar. Başlıca avantajları şunlardır:

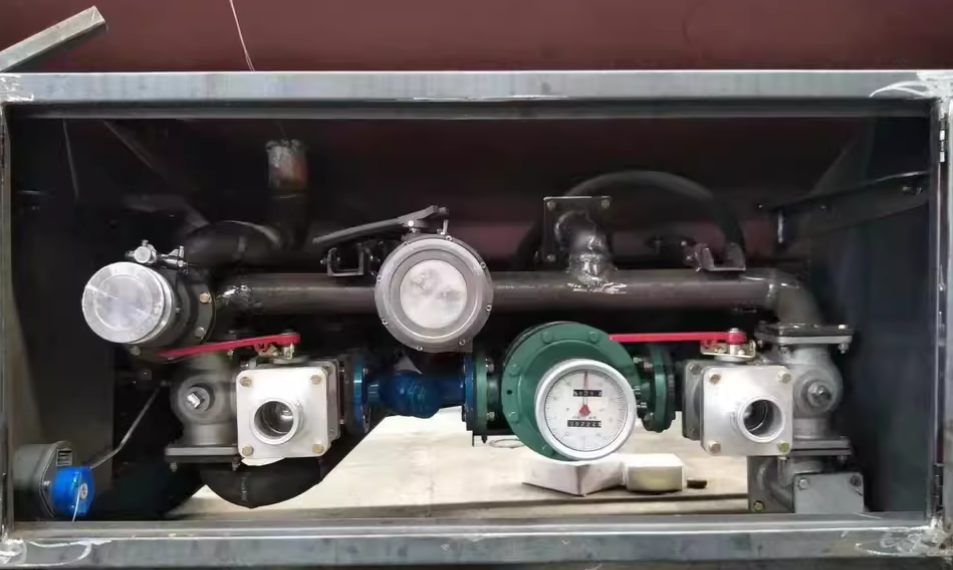

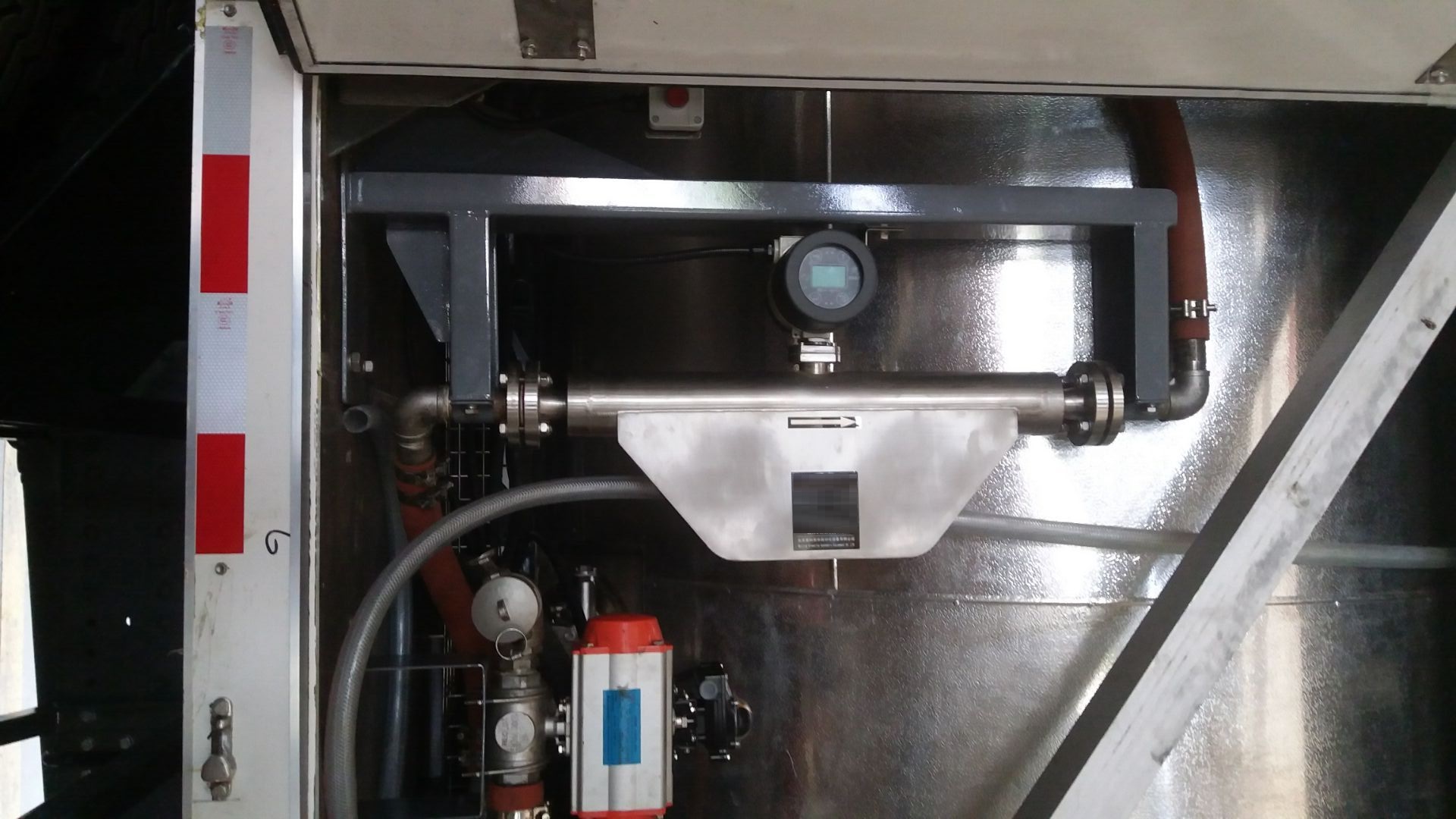

Petrol tankerleri için akış ölçer

• Maliyet Yönetimi: Petrol ve yakıt, birçok işletme için en pahalı işletme maliyetleri arasında yer almaktadır. Verimliliği en üst düzeye çıkarmanın ve giderleri azaltmanın ilk adımı, kazanlarda yakıt yağının veya jeneratörlerde dizel yakıtın tüketiminin hassas bir şekilde izlenmesidir.
• Emanet Transferi: Büyük ham petrol boru hatlarından yerel dizel yakıt ikmallerine kadar petrol ürünlerinin alım satımında doğruluk, sözleşmesel ve finansal bir gerekliliktir. Yanlış bir sayaç, önemli mali kayıplara yol açabilir.
• Proses Kontrolü ve Verimlilik: Kimyasal işleme ve rafinasyonda reaksiyon oranlarını yönetmek, çıktıyı en üst düzeye çıkarmak ve ürün kalitesini garanti altına almak için hassas akış kontrolü çok önemlidir.
• Envanter Yönetimi: Güvenilir akış verileri yardımıyla depolama tanklarındaki envanter seviyeleri doğru tutulur, bu da olası hırsızlık veya sızıntıların tespit edilmesine ve eksikliklerin önlenmesine yardımcı olur.

Temel Kararlar: Petrolde Hacimsel ve Kütlesel Akış Ölçümü

Bir yağ akış ölçer seçerken kütlenin mi yoksa hacmin mi ölçüleceğine karar vermek ilk önemli husustur.

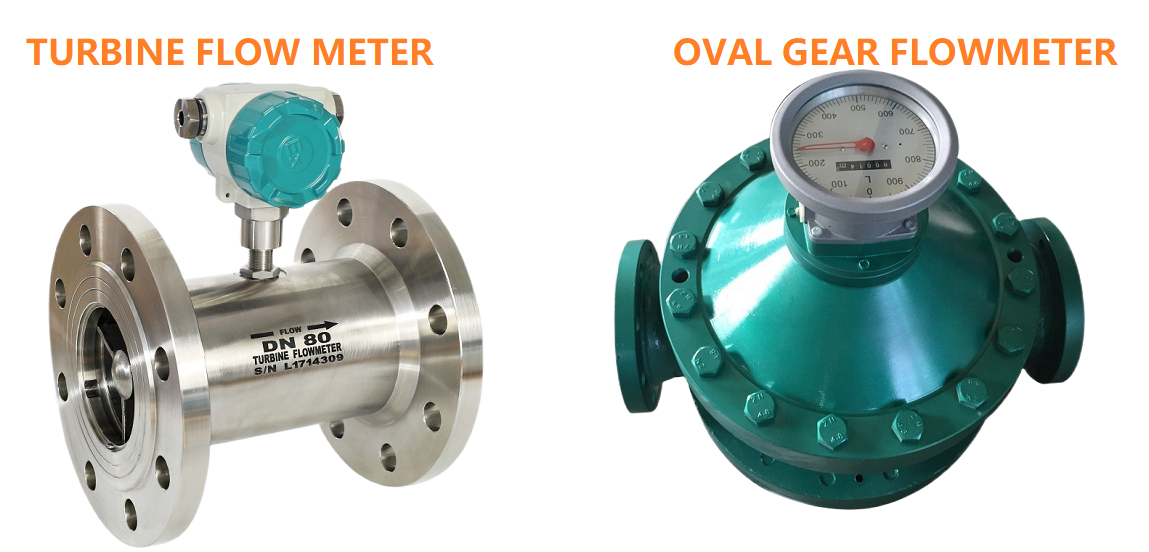

Belirli bir sürede (örneğin, dakikada litre, dakikada galon) bir noktadan geçen yağ hacmi, Hacimsel Akış Ölçümü kullanılarak hesaplanır. Hacimsel teknolojiler arasında türbin akış ölçerler (TUF) ve oval dişli akış ölçerler bulunur. Yağın hacmi ısıtıldığında genişleyip soğutulduğunda büzüldüğünden, akışkan özelliklerindeki değişiklikler bu basit ve etkili yöntemin doğruluğunu etkileyebilir.

Belirli bir sürede (örneğin, saatte kilogram, dakikada pound) bir noktadan geçen petrolün kütlesi, Kütle Akış Ölçümü ile belirlenir. Kütle, doğrudan Coriolis akış ölçerler ile ölçülür. Sıvının kütlesi sıcaklık, viskozite veya basınçtan bağımsız olarak sabit kaldığından, bu ölçüm yaklaşımı petrol için doğası gereği daha doğrudur. Doğrudan kütle ölçümü, emanet transfer ticareti gibi yüksek değerli uygulamalar için endüstri standardıdır.

Yağ Akışını Ölçmek İçin Temel Teknolojiler

Çok sayıda teknolojinin varlığına rağmen, üç farklı tipteki akış ölçerin performansı ve güvenilirliği, bunları petrol uygulamalarının büyük çoğunluğu için endüstri standardı haline getirmiştir.

1. Oval Dişli Akış Ölçerler (Pozitif Deplasmanlı)

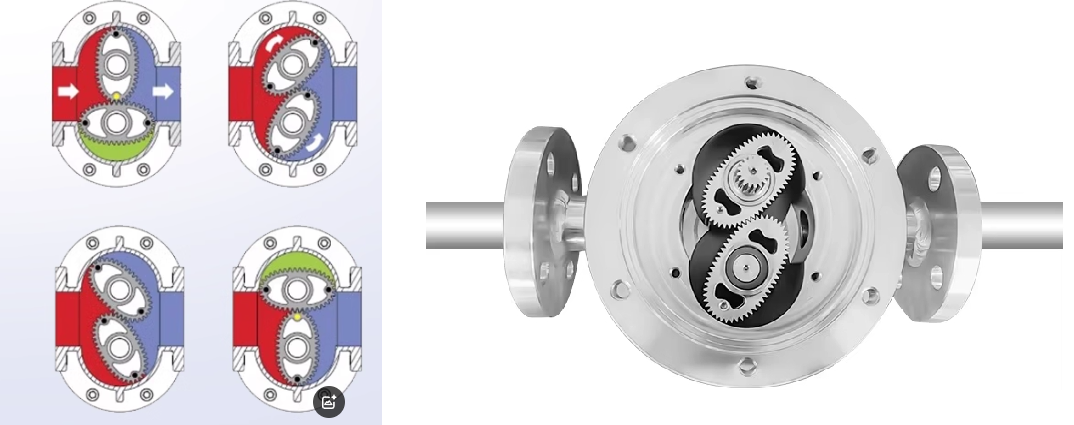

Hacimsel yağ ölçümünün güvenilir dayanakları oval dişli ölçüm cihazlarıdır. Her dönüşte hassas ve bilinen bir sıvı hacmini yakalamak ve geçirmek için birbirine geçen iki dişli kullandıkları için son derece hassas ve güvenilirdirler.

• Prensip: Hacimsel (Pozitif Deplasmanlı akış ölçer veya PD akış ölçer olarak adlandırıyoruz)
• Avantajları: Üstün doğruluk (genellikle ±%0,5, %0,2 opsiyonu), viskozite değişimlerine karşı neredeyse duyarsız, kurulum için düz boru hatlarına gerek yok ve mekanik versiyonlar için güç gerektirmeyen çalışma ( mekanik yağ akış ölçeri ).

  Mekanik yağ akış ölçer tanıtımı

• Dezavantajları:Hareketli parçalar zamanla aşınabilir; filtrelenmedikleri takdirde katı madde veya aşındırıcı parçacıklar içeren yağlar için uygun değildir.
• En İyi Kullanım Alanı: Yağlama ve hidrolik yağların hassas bir şekilde dağıtılmasından, kazanlarda ve jeneratörlerde dizel yağ akışının ölçülmesine kadar geniş bir kullanım yelpazesi.

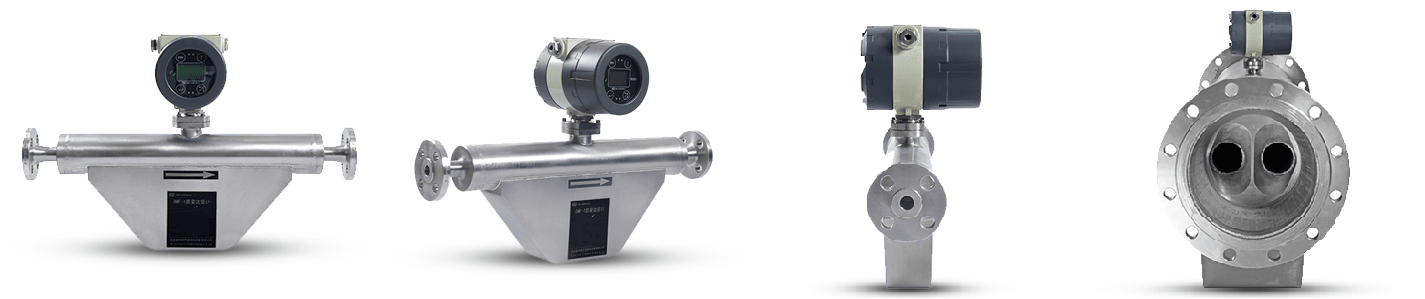

2. Coriolis Kütle Akış Ölçerler

Coriolis ölçüm cihazları, en yüksek doğruluk gerektiren uygulamalar için en iyi seçenektir (%0,1-0,2'ye kadar yüksek doğruluk sağlayabilir). Kütle akışını doğrudan ölçebilen tek akış ölçüm teknolojisidir.

• Prensip: Doğrudan Kütle Akışı (Coriolis Etkisi). Coriolis akış ölçer hakkında daha fazla bilgi: [Coriolis Akış Ölçer Nedir ve Nasıl Çalışır?]
• Avantajları:Maksimum doğruluk (genellikle ±%0,1), akışkan özelliklerindeki değişikliklere karşı duyarsızlık, hareketli parça olmaması ve sıcaklık ve yoğunluğu ölçme yeteneği.
• Dezavantajları: İlk maliyetin yüksek olması ve basınç düşüşü potansiyeli.
• En Uygun Kullanım Alanları: Zorlu (yüksek basınçlı yağ veya yüksek sıcaklıkta yağ akışı gibi), partiküllü veya yüksek viskoziteli yağların ölçümü ve ham petrol ve rafine ürünlerin yüksek değerli transferleri için idealdir. Doğruluğun kritik önem taşıdığı yakıt yağı kütle akış ölçer uygulamaları için endüstri standardıdır.

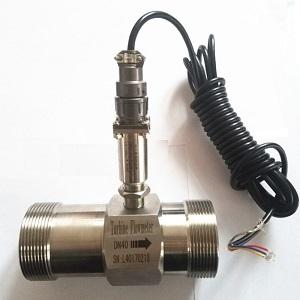

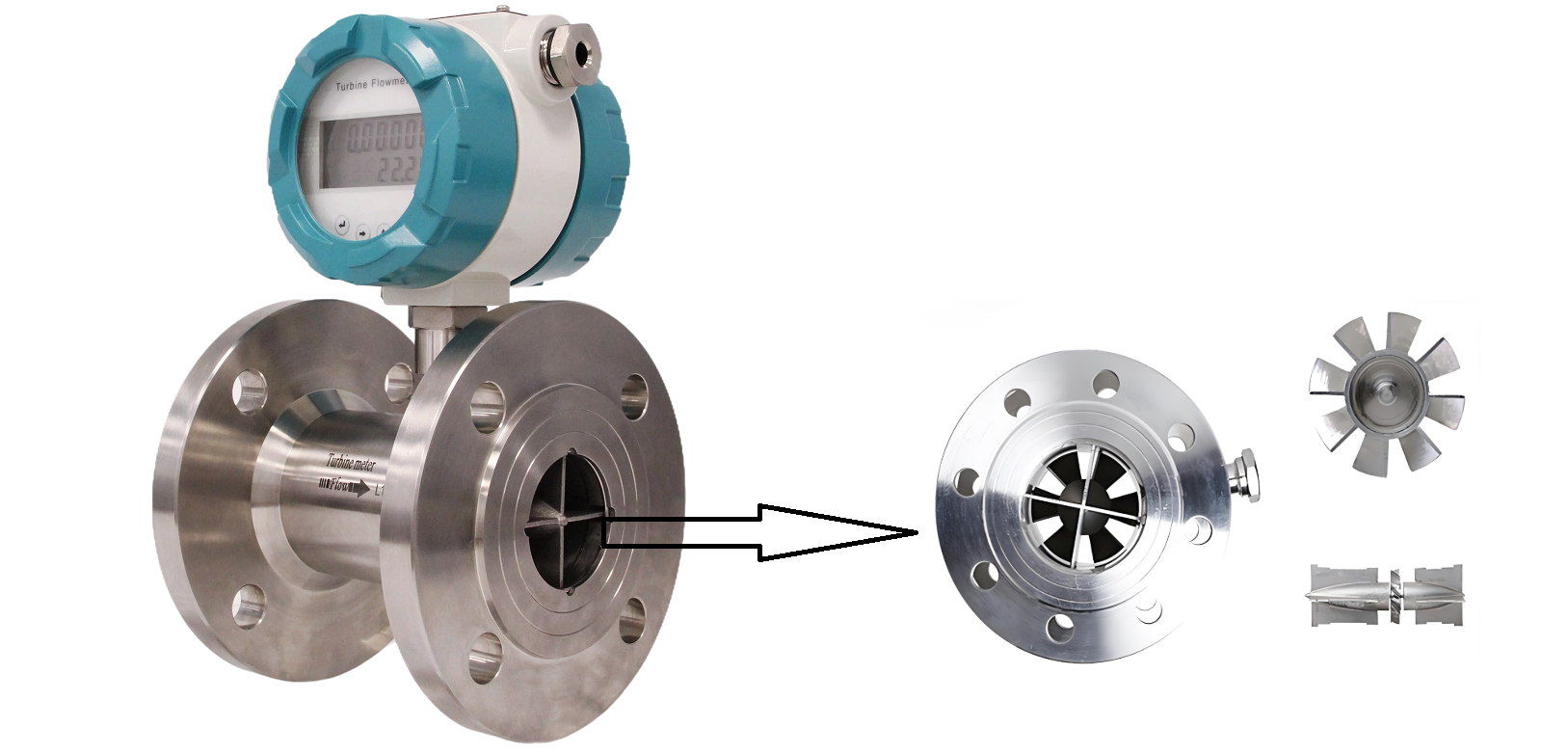

3. Sıvı Türbin Akış Ölçerler

Düşük viskoziteli, temiz ve rafine yağlar türbin akış ölçerlerle uygun maliyetlerle ölçülebilir.

• Prensip: Hacimsel (Hız)
• Avantajları:Fiyatına göre iyi doğruluk, mükemmel tekrarlanabilirlik, kompakt tasarım.
• Dezavantajları: Doğruluk viskozitedeki değişikliklere karşı hassastır, temiz sıvılar gerektirir (filtreler gereklidir) ve hareketli parçalar aşınmaya eğilimlidir.
• En Uygun Kullanım Alanı: Düşük viskoziteli dizel ve benzin gibi rafine edilmiş, temiz ürünlerin ölçümü. Potansiyelini ve kısıtlamalarını anlamak için sıvı türbin akış ölçer ile yağ akış ölçümü hakkında bilgi edinin.

Flow Meter Technology	Measurement Type	Accuracy Range	Suitable Oil Types	Key Advantages	Main Limitations	Cost Level
Oval Gear flow meter (Positive Displacement)	Volumetric	±0.2% - ±0.5%	Clean oils, lubricants, hydraulic oils, diesel, fuel oils	• Excellent accuracy • Viscosity independent • No straight pipe runs	• Moving parts wear • Not for abrasive oils	Low to Medium
Coriolis Mass flow meter	Mass Flow	±0.1% - ±0.2%	All oil types including crude, heavy oils, abrasive oils	• Highest accuracy • Direct mass measurement • Handles any conditions	• High initial cost • Pressure drop	High
Turbine flow meter	Volumetric	±0.5% - ±1%	Clean, low-viscosity oils (diesel, gasoline, kerosene)	• Cost-effective • Good repeatability • Compact design	• Viscosity sensitive • Clean fluids only	Low
Doppler Ultrasonic	Volumetric	±1% - ±3%	Oils with particles/bubbles, waste oil, hydraulic oils, crude oil	• Non-intrusive • No pressure drop • Large pipe capability	• Requires particles • Pipe dependent	Medium

Yağ Ölçümünde Belirli Zorlukların Çözümü

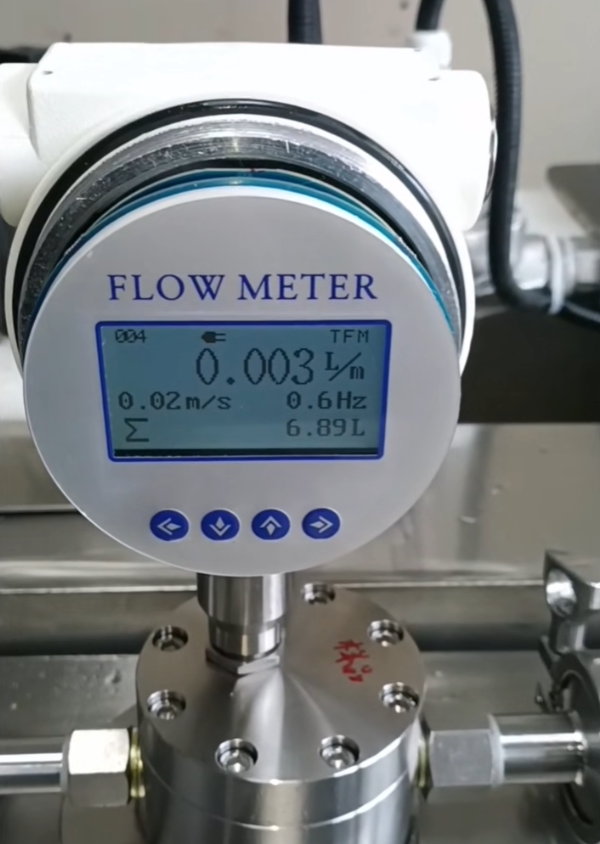

Düşük Yağ Akış Oranlarının Ölçülmesi

Küçük brülör yakıt hatları, Ar-Ge test tezgahları ve yakıt katkı maddesi enjeksiyonu gibi uygulamalar için küçük miktarların ölçülmesi hayati önem taşır. Hem Coriolis hem de Oval Dişli teknolojileri için mikro akış konfigürasyonları sunulmaktadır. Bu özel düşük akışlı yağ akış ölçerler, genellikle dakika başına mililitre (yağ için ml/dak akış ölçer ) olarak ifade edilen akış hızlarında yüksek doğruluk sağlamak üzere tasarlanmıştır. Uygun düşük hacimli endüstriyel yağ akış ölçer seçilerek, en küçük miktarlardaki sıvı bile hassas bir şekilde izlenebilir ve kontrol edilebilir.

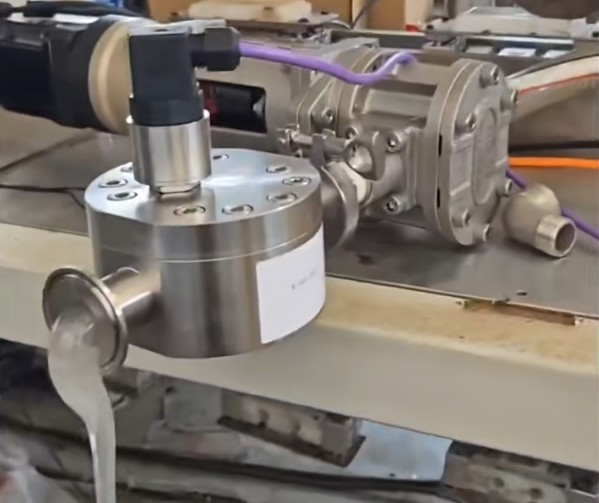

Yüksek Viskoziteli Sıvıların Kullanımı

Son derece viskoz maddeler arasında asfalt, ağır ham petrol ve bazı yağlayıcılar bulunur. Coriolis ölçüm cihazları ve pozitif deplasmanlı cihazlar bu temel sorunda mükemmeldir. Ölçüm prensipleri tutarlı bir akış profiline dayanmadığı için, diğer ölçüm cihazlarının yapamadığı kalın, yavaş hareket eden sıvıları hassas bir şekilde ölçebilirler. Daha kapsamlı bir inceleme için yüksek viskoziteli akış ölçerler kılavuzumuza bakın.

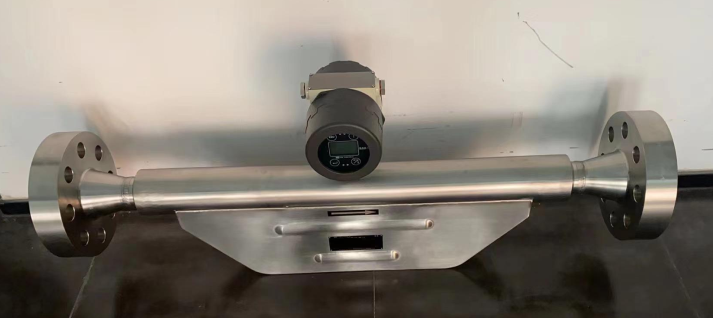

Yüksek Basınç Altında Çalışma

Aşırı basınç altında çalışan uygulamalar arasında kuyu başı enjeksiyonu ve hidrolik sistemler bulunur. Bu durumlarda akış ölçerin mekanik tasarımı çok önemlidir. Güvenli ve güvenilir bir çalışma sağlamak için, uygun basınç değerlerine ve sağlam proses bağlantılarına (yüksek basınç flanşları veya bağlantı parçaları gibi) sahip yüksek basınçlı yağ akış sensörü seçilmelidir. Bu zorlu koşullar için, dijital hidrolik yağ akış ölçerlerimizi özel olarak tasarladık.

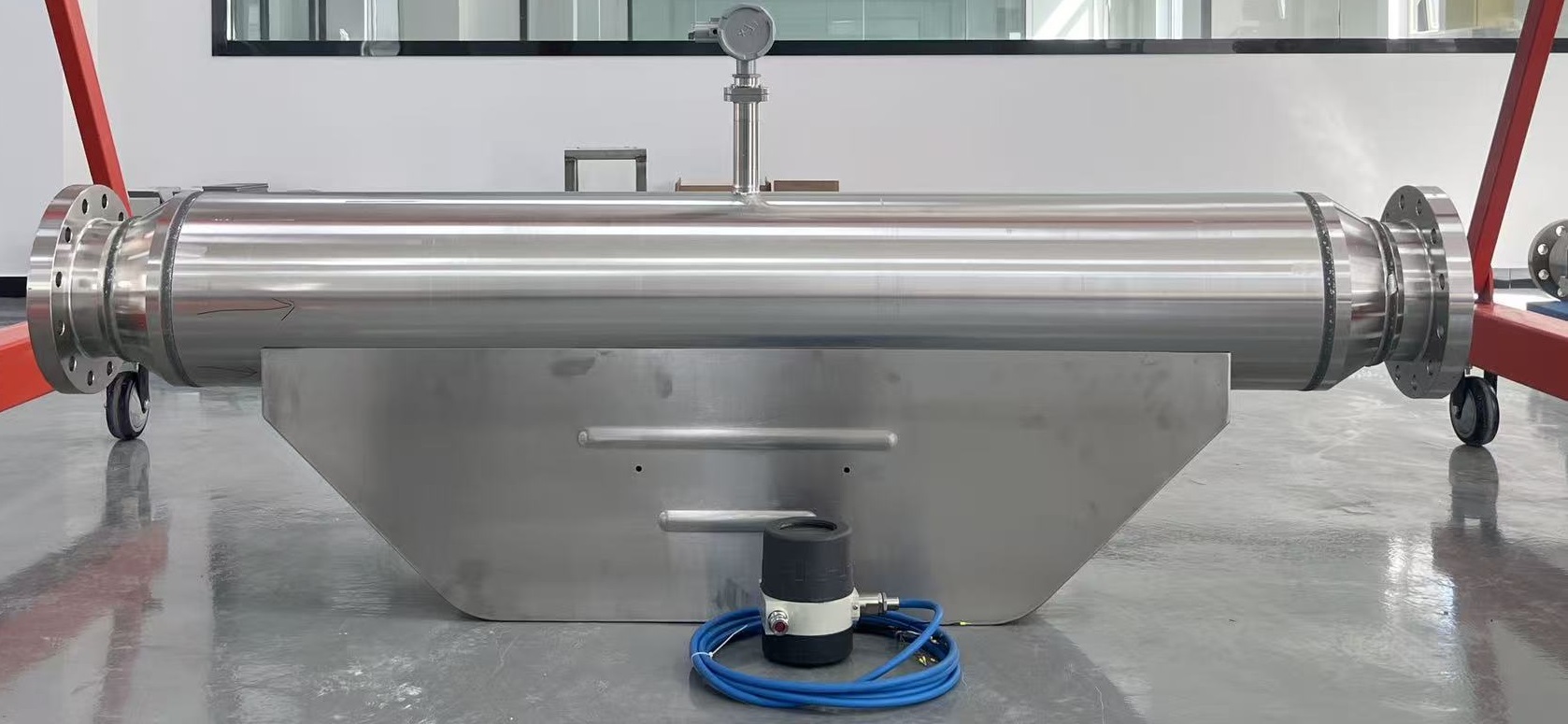

Yüksek Sıcaklıkların Yönetimi

Kazanlara beslenen ağır yakıt yağı veya ısı transfer sistemlerindeki termik yağlar da dahil olmak üzere birçok yağın ölçümü için yüksek sıcaklıklar gereklidir. Yağ vericisi elektronik aksamını korumak ve yağ sensörü malzemelerinin ısıya dayanıklı olmasını sağlamak için, benzersiz yapıya sahip cihazlara ihtiyaç vardır. Uzaktan monteli vericiler veya soğutma cihazlı cihazlar gibi uygun malzemeler ve konfigürasyonlar, yüksek sıcaklık akış ölçerleri hakkında kapsamlı bir kılavuz yardımıyla seçilebilir.

Bulamaç ve Kirliliklerin İşlenmesi

Ham petrolde kum, su ve gaz (çok fazlı akış) gibi safsızlıklar sıklıkla bulunur. Mekanik ölçüm cihazları için bu durum oldukça zordur. Hareketli parçası olmaması ve engelsiz tasarımı sayesinde Coriolis kütle akış ölçer, filtrelenmemiş veya aşındırıcı yağları ölçmek için tek güvenilir seçenektir. Oval Dişli veya Türbin gibi diğer ölçüm cihazları için verimli bir giriş filtrelemesi hayati önem taşır.

Çeşitli Endüstrilerde Yağ Akış Ölçerlerinin Uygulamaları

Yağ ölçümüne her zaman ihtiyaç vardır. Bunlar, cihazlarımızın en yaygın kullanımlarından birkaçıdır.

Yakıt Yağı ve Dizel

dizel akış ölçümü En yaygın kullanılan yakıtlardan biri olan , kazanlar, arabalar ve jeneratörler için olmazsa olmazdır. Özellikle verimli teknolojiler arasında oval dişli sayaçlar yer alır. Kullanıcılar, basitlik açısından geleneksel sayaçları tercih edebilirler. mekanik yağ akış ölçerleri veya daha sofistike dijital yağ akış ölçerleri Kontrol sistemi entegrasyonu için elektronik çıkışlara sahip.

Ham petrol

Ham petrolün yüksek viskozitesi, içerdiği safsızlıklar ve yüksek değeri, ölçümünü zorlu bir görev haline getirir. Muhafaza transferi için Coriolis teknolojisi tercih edilir ve sıklıkla büyük çaplı ölçüm cihazlarına ihtiyaç duyulur. 4 inçlik Ham Petrol Akış Ölçeri Belirli örnekler için.

Yağlama ve Hidrolik Yağlar

Dişli ve hidrolik yağların doğru bir şekilde izlenmesi, ağır makinelerin bakımı için hayati önem taşır. Bu hayati sistemler, tüketimi izlemek ve sızıntıları tespit etmek için akış ölçerlerimizi kullanır. Hakkımızda daha fazla bilgi edinin. dişli yağı akış ölçeri çözümler.

Bitkisel ve Yenilebilir Yağlar

Gıda endüstrisinin farklı yenilebilir yağları doğru ve hijyenik bir şekilde ölçmesi gerekiyor. Çeşitli türler için özelleştirilmiş çözümler sunuyoruz, örneğin: dijital bitkisel yağ akış ölçerleri , Palmiye yağı akış ölçerleri ve metreler için Soya fasulyesi yağı ve yer fıstığı yağı .

Özel Endüstriyel Yağlar

Birçok endüstriyel proseste özel niteliklere sahip özel yağlar kullanılmaktadır. Trafo yağı , kalıp yağı ve hatta karmaşık sıvılar gibi alkid yağı Özelleştirilmiş çözümlerimizle ölçülebilir.

Sonuç: Akıllıca Seçim Yapmak

En iyisini seçmek yağ akış ölçer Çok çeşitli yağ türleri ve uygulamaları nedeniyle dikkatli bir değerlendirme gerektirir. Sağlam, oval dişli bir ölçüm cihazı, düşük maliyetli ve daha viskoz temiz yağlarla daha iyi çalışır; ancak ucuz ve kompakt bir türbin ölçüm cihazı, temiz dizel, jet yakıtı ve gazyağı için ideal olabilir. Coriolis ölçüm cihazı, hassasiyetin önemli olduğu, sıvının aşındırıcı olduğu, yağın atık yağ gibi kirli olduğu veya doğrudan kütle ölçümünün gerekli olduğu uygulamalarda açık ara öndedir.

Silver Automation Instruments olarak uzmanlığımız, özel probleminize uygun akış ölçüm ekipmanlarını sunmaktır. Geniş ürün yelpazemizden hat içi yağ akış ölçerleri Profesyonel ekibimiz, süreç verilerinizi değerlendirerek en iyi seçeneği seçmenize yardımcı olabilir. Danışmanlık için hemen bizimle iletişime geçin.

Yağ Akış Ölçerleri Hakkında Sıkça Sorulan Sorular (SSS)

1. Dizel yakıt için en iyi debimetre hangisidir?
Yakıtın temiz olduğu genel amaçlı dizel izleme ve dağıtımı için, yüksek doğruluğu, güvenilirliği ve düz boru hatlarına ihtiyaç duymaması nedeniyle Oval Dişli Akış Ölçer genellikle en iyi seçimdir. Basit uygulamalar için Türbin akış ölçer daha uygun maliyetli bir seçenek olabilir. Ancak, faturalandırma için yüksek hassasiyetli gözetim transferi gibi en yüksek hassasiyet gerektiren uygulamalar için Coriolis kütle akış ölçer önerilen çözümdür.

2. Yağ sıcaklığı değişirse hacim ölçer kullanabilir miyim?
Yapabilirsiniz, ancak olası hataların farkında olmalısınız. Yağ ısındıkça genleşir (daha düşük yoğunluklu), bu nedenle bir litre sıcak yağın kütlesi, bir litre soğuk yağın kütlesinden daha azdır. Kritik olmayan uygulamalar için bu kabul edilebilir. Doğru ölçüm için, bu değişikliklere dayanıklı bir Coriolis kütle akış ölçere veya yoğunluk değişikliklerini telafi etmek için sıcaklık sensörü kullanan bir akış bilgisayarıyla eşleştirilmiş bir hacim ölçere ihtiyacınız vardır.

3. Ham petrol veya katı maddeli petrol için hangi akış ölçeri kullanmalıyım?
Katı maddeler, aşındırıcılar içeren veya çok fazlı akışa sahip (filtrelenmemiş ham petrol gibi) herhangi bir petrol için Coriolis Kütle Akış Ölçer tek güvenilir seçenektir. Hareketli parçası olmayan, engelsiz tasarımı sayesinde tıkanacak, sıkışacak veya aşınacak hiçbir şey yoktur. Oval Dişli veya Türbin gibi mekanik sayaçlar hızla hasar görebilir.

4. Yağ akış ölçer için her zaman düz boru hatlarına mı ihtiyacım var?
Hayır. Bu, Oval Dişli ve Coriolis akış ölçerlerin kritik bir avantajıdır; ölçüm cihazının önünde veya arkasında düz boru hatları gerektirmezler. Ancak bir Türbin Akış Ölçer, akış profiline karşı çok hassastır ve doğru sonuçlar için uzun ve düz bir boru hattı (genellikle yukarı akışta 10 çap ve aşağı akışta 5 çap) gerektirir.

5. Mekanik ve dijital yağ akış ölçer arasındaki fark nedir?
Mekanik bir yağ akış ölçer (genellikle Oval Dişli ölçer), toplam akışı görüntülemek için fiziksel bir kayıt cihazı kullanır ve harici bir güç kaynağına ihtiyaç duymaz. Dijital bir yağ akış ölçer, dijital bir ekran sağlamak için elektronik bir sensör ve vericinin yanı sıra, kontrol sistemlerine (PLC'ler), veri kaydedicilere veya uzak ekranlara bağlantı için elektronik çıkışlar (4-20 mA veya darbe gibi) veya MODBUS RTU veya HART kullanır.

6. Çok düşük yağ akış hızlarını (örneğin, ml/dak) nasıl ölçerim?
Yakıt katkı maddesi enjeksiyonu veya Ar-Ge gibi çok düşük yağ akışlarının hassas ölçümü için bir mikro akış ölçer kullanmalısınız. Hem mikro oval dişli akış ölçerler hem de mikro Coriolis kütle akış ölçerler, bu zorlu uygulamalar için yüksek doğruluk sunarak bu amaç için özel olarak tasarlanmıştır. Düşük akış oranlı yağ akış ölçer hakkında daha fazla bilgi: Yağ için düşük akış ölçerler

7. Yüksek viskoziteli yağlar için en iyi akış ölçer hangisidir?
Hem Oval Dişli hem de Coriolis akış ölçerler yüksek viskoziteli yağlar için mükemmeldir. Yağ temizse, Oval Dişli akış ölçer son derece hassas ve uygun maliyetli bir seçimdir. Yağ katı maddeler içeriyorsa, aşırı yüksek viskoziteye sahipse veya kütle ölçümü gerektiriyorsa, Coriolis akış ölçer üstün bir çözümdür.

8. Muhafaza transferi için en iyi yağ akış ölçer hangisidir?
Doğruluğun finansal ve sözleşmesel bir gereklilik olduğu faturalandırma uygulamaları için, Coriolis Kütle Akış Ölçer, yüksek doğruluğu ve doğrudan kütle ölçüm kabiliyeti sayesinde tartışmasız endüstri standardıdır. Ancak, yağın temiz olduğu ve bütçesi sınırlı uygulamalar için yüksek hassasiyetli bir Oval Dişli Akış Ölçer de uygun bir seçenek olabilir.

9. Ultrasonik akış ölçer yağ için kullanılabilir mi?

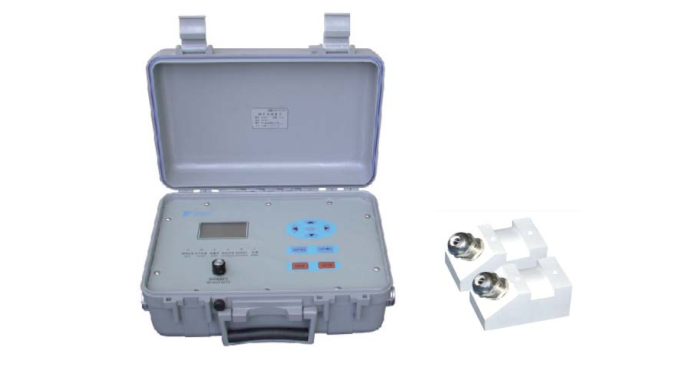

Evet, bir Doppler ultrasonik akış ölçer iyi bir müdahalesiz seçenek olabilir, ancak temel bir gerekliliği vardır: Ölçüm cihazının çalışması için yağda partikül veya gaz kabarcıkları bulunmalıdır. Temiz, rafine yağlar için uygun değildir.

10. En uygun maliyetli yağ akış ölçer hangisidir?
Dizel gibi temiz ve düşük viskoziteli yağlar için Sıvı Türbin Akış Ölçer genellikle en uygun maliyetli seçenektir. Maliyetin hala önemli bir faktör olduğu daha viskoz veya zorlu uygulamalar için Oval Dişli Akış Ölçer, fiyat ve performans arasında en iyi dengeyi sunar.
