Yumuşak Su Nedir ve Debisi Neden Ölçülmelidir?
Yumuşak su, kalsiyum ve magnezyum gibi sertlik iyonlarını gidermek için iyon değişimi veya ters ozmoz yoluyla işlenmiş, tipik olarak 50 μS/cm'nin altında iletkenlik gösteren suyu ifade eder. Endüstriyel önemi şunları içerir:
1. Kireçlenme Önleyici Koruma: Ekipman ömrünü uzatır (kazanlar, ısı eşanjörleri)
2. Proses Stabilitesi: İlaç ve gıda endüstrilerinde formülasyon doğruluğunu garanti eder
3. Çevresel Uyumluluk: Atık su deşarjı için iyon konsantrasyonu standartlarını karşılar
Hassas Yumuşak Su Akış Ölçümü Gerektiren Temel Endüstriler:

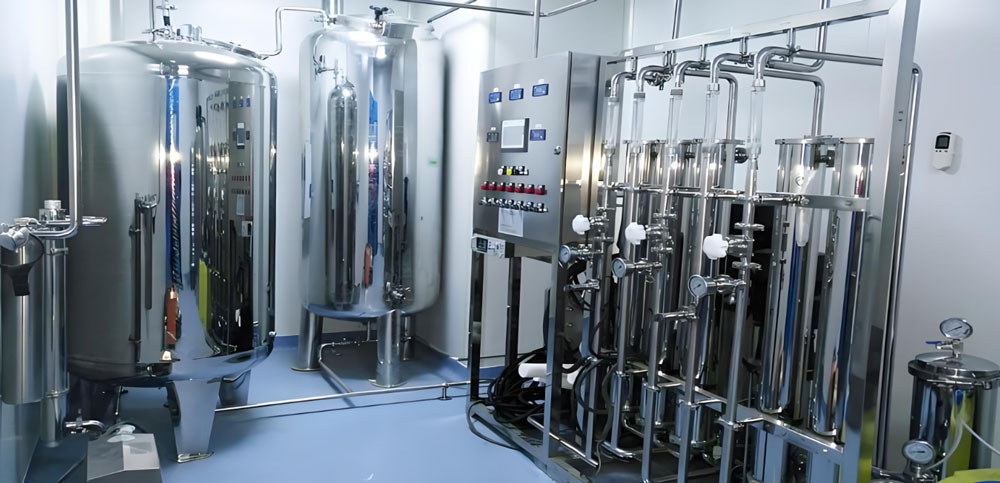

İlaç (arıtılmış su sistemleri)

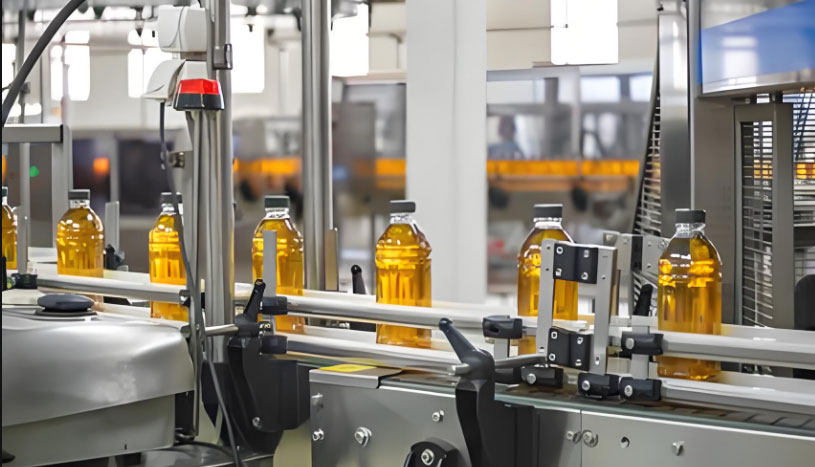

Yiyecek ve İçecek (Malzeme karıştırma)

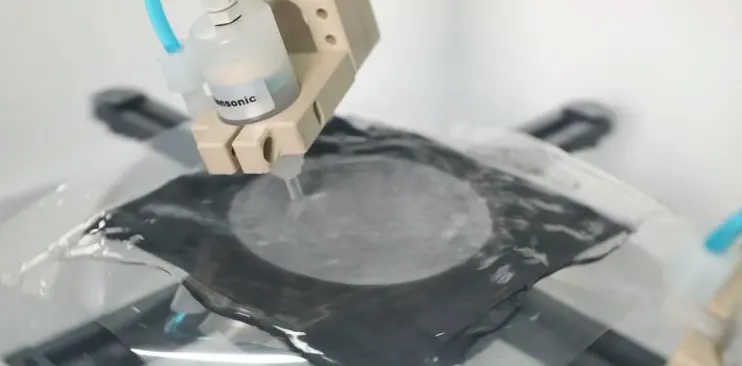

Mikroelektronik (wafer temizleme)

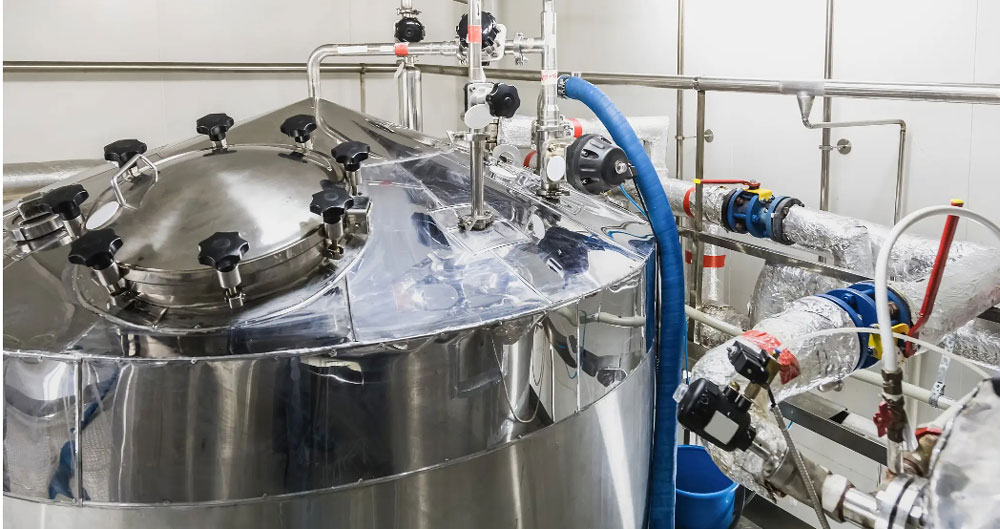

Kimyasal İşleme (reaktör soğutma)

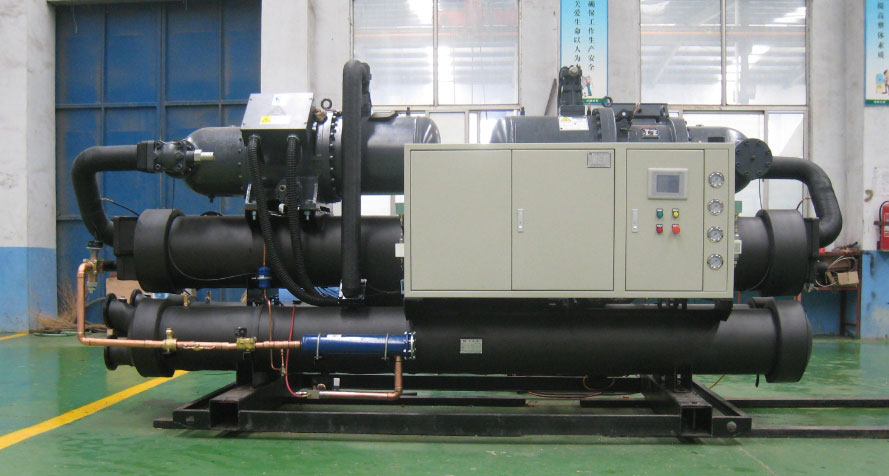

HVAC Sirkülasyon Sistemleri
Dört Yumuşak Su Akış Ölçer Teknolojisinin Karşılaştırmalı Analizi

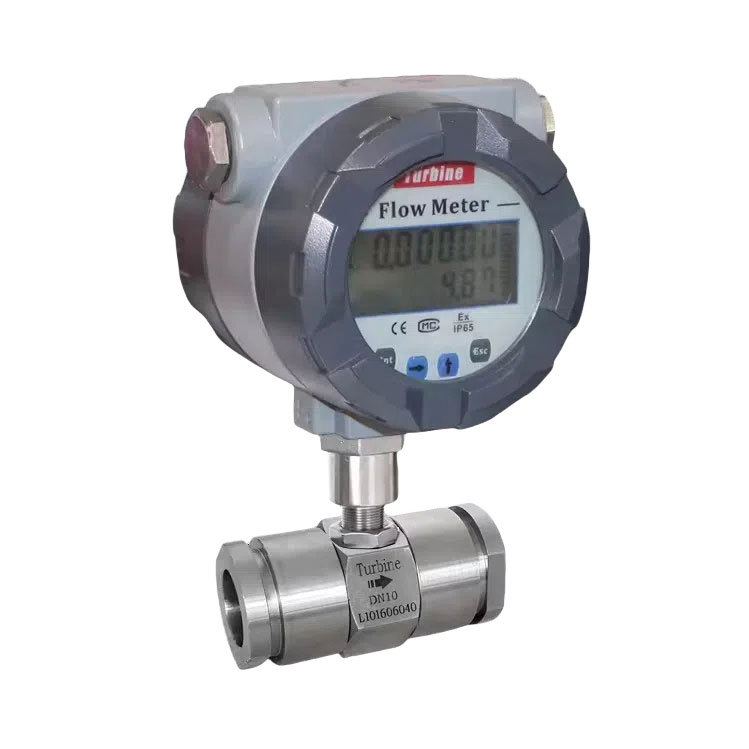

# 1. Yumuşak su için Türbin Debimetresi

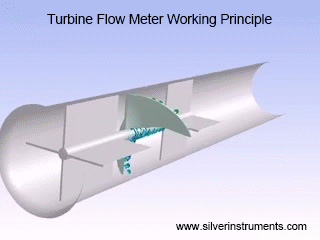

Çalışma Prensibi: Yumuşak suyun kinetik enerjisi bir türbini döndürür, akış hızı dönüş hızını algılayan manyetik/optik sensörler aracılığıyla hesaplanır.
Yumuşak Su akış ölçümünün avantajları:
✅%0,5 doğruluk
✅Farklı boru hatlarını ve akış aralığını kapsayacak şekilde tam boru boyutu kapsamı (DN4-DN200), normal talep 1/2” RO akış ölçer, 1” su akış ölçer, 2 inç VEYA su, 3 inç su akış ölçer vb.'dir.
✅0,3-10 m/s akış hızlarını ölçer
✅Yumuşak su ölçümü için paslanmaz çelik malzeme
✅
Düşük fiyatlı su akış ölçer ✅Dijital ekranlı, 4-20mA, darbe çıkışlı, MODBUS RTU opsiyonlu dijital yumuşak su debimetresi.
Sınırlamalar:
- Partiküllere karşı hassastır (100μm filtre gerektirir) ve sadece partikül içermeyen temiz sıvıyı ölçebilir.
-Türbin akış sensörünün içerisinde hareketli parçalar bulunduğu için mekanik aşınma uzun vadeli stabiliteyi etkiler.

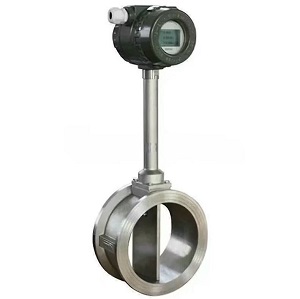

# 2. Vorteks Akış Ölçer
Çalışma Prensibi: Kármán girdap sokak etkisinden yararlanarak, algılanan girdap dökülme frekansı üzerinden akışı hesaplar.
Yumuşak su ölçümü için Vortex akış ölçer Performans:
✅Hareketli parça yok (düşük bakım)
✅Yüksek basınçlı su akış ölçere dönüştürülebilir, örneğin 6,3 MPa basınca dayanıklıdır
✅Girdap akış sensörü için geniş sıcaklık aralığı (-40°C~350°C)
✅Tamamen
paslanmaz çelik akış sensörü 304, 316 veya 316L paslanmaz çelik malzemeden yapılmıştır
✅24V DC veya pille çalışan debimetreye dönüştürülebilir.
✅Flanş, üç kelepçeli sıhhi akış ölçer, vidalı bağlantı vb. gibi farklı proses bağlantıları yapılabilir.
Üçlü kelepçe bağlantılı yumuşak su akış ölçer
Kısıtlamalar:
- 0,5 m/s'nin altındaki doğruluk azalır ve su ölçümü için normal doğruluk %1,0'dır
- 10D yukarı akış ve 5D aşağı akış düz boruları gerektirir
# 3. Rotametre

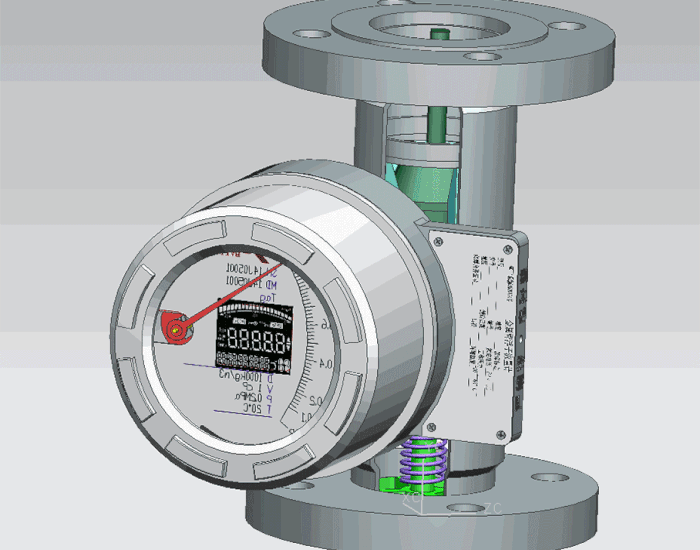

Mekanizma: Konik tüp içerisindeki şamandıra konumu akış hızına karşılık gelir ve görsel okumaya olanak sağlar.
Yumuşak Su Rotametre Debimetresinin Avantajları:
✅Su akış hızının görsel olarak izlenmesi.
✅RO suyu için uygun maliyetli akış ölçer (%40-60 tasarruf)
✅Rotametreler uzun bir geçmişe ve istikrarlı bir çalışma performansına sahiptir
✅Harici güç olmadan yerel izleme yeteneği

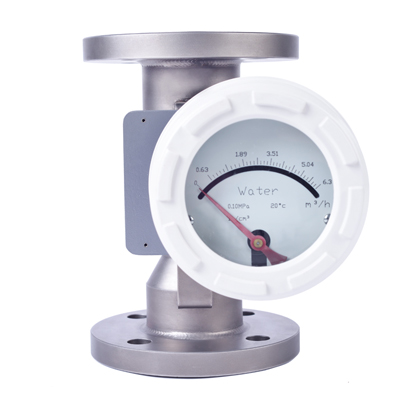

Güç kaynağı olmadan yerel izleme rotametresi
Dezavantajları:
-2%-5% doğruluk (velayet transferi için uygun değil)
-Dikey kurulum normal, yatay montaj ise çok paraya mal olacaktır
-Düşük akışlı yumuşak su akış ölçümü için uygundur

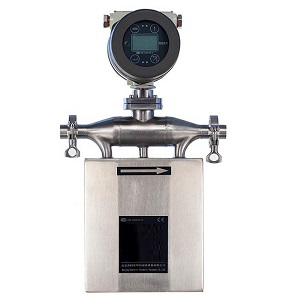

# 4. Coriolis Kütle Akış Ölçer

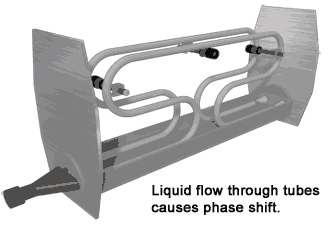

Çekirdek Teknolojisi: Titreşen tüplerdeki Coriolis kuvvetlerinden kaynaklanan faz kaymasını ölçerek kütle akışını belirler.
Yumuşak su kütle akışını ölçmek için Coriolis akış ölçeri kullanmanın avantajları
✅±0.1% ultra yüksek hassasiyet, yüksek doğruluklu akış ölçerdir
✅Çok parametreli çıkış, yazılım kütle akış hızını ve toplam akışı ölçmenin yanı sıra RO su yoğunluğunu/sıcaklığını da ölçebilir.
✅İletkenlik değişikliklerine karşı bağışıklık
✅40 g/saatten, 1 t/saate, 10 t/saate kadar çeşitli akış aralığı seçenekleri sunan Silver Automation Instruments'ın tümünde farklı akış aralığı ve boru hattı boyutları için çözümler mevcuttur.
Farklı boyuttaki kütle akış ölçerlere karşılık gelen kütle su akış aralığı:
|
Inch
|
3/8”
|
1/2”
|
3/4”
|
1”
|
1.5”
|
2”
|
2.5”
|
3”
|
4”
|
5”
|
6”
|
8”
|
8”
|
10”
|
12”
|
|
DN(mm)
|
10
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200A
|
200B
|
250
|
300
|
|
Flow Range
|
0~1.5 T/h
|
0~3 T/h
|
0~7 T/h
|
0~13 T/h
|
0~22 T/h
|
0~33 T/h
|
0~60 T/h
|
0~100 T/h
|
0~160 T/h
|
0~230 T/h
|
0~300 T/h
|
0~400 T/h
|
0~500 T/h
|
0~800 T/h
|
0~1500 T/h
|
Notlar:
Coriolis, türbin akış ölçerlerin (TUF), girdap akış ölçerin ve rotametrelerin maliyetine kıyasla yüksek maliyetli bir akış ölçerdir. Su kütle akış sensörü titreşimlere karşı hassastır.
Su akışı ölçümü tartışılırken, akla ilk gelen çözüm olarak elektromanyetik akış ölçerler (magmeters) gelir. Bu
tam çaplı akış ölçer cihazları, sıfır akış tıkanıklığı ve uygun maliyetli fiyatlandırma ile kesintisiz çalışma sunar. Ancak, uygulamaları, doğal teknik kısıtlamalar nedeniyle yumuşak su ölçümü için temelde sorunludur.
Elektromanyetik akış ölçerler (magmetreler) Faraday Yasası ile çalışır ve iletken sıvılar (>5 μS/cm) gerektirir. Yumuşak suyun düşük iletkenliği (<50 μS/cm) şunlara neden olur:
1. Sinyal Zayıflaması: Azaltılmış elektromotor kuvveti SNR'yi düşürür
2. Sıfır Noktası Kayması: Düşük iletkenliğe sahip ortamlarda elektrot polarizasyonu
3. Ölçüm Hataları: ±%5+ sapmalar, türbin sayaçlarının ±%0,5'ine karşı
Yumuşak su akış ölçer için pazar eğilimleri.
Küresel yumuşak su akış ölçer pazarı 2023 yılında 1,2 milyar dolara ulaştı ve Coriolis akış ölçer çok parametreli cihazlar %8,7 bileşik yıllık büyüme oranıyla (Flow Research) büyüdü. Modbus/Profibus PA protokollerine sahip IIoT özellikli akıllı akış vericileri artık baskın hale geldi ve yatak aşınması (türbin akış ölçer) veya titreşim anomalileri (girdap akış vericisi) için tahmini bakım sunuyor.
