Tuzlu su debimetresi nasıl seçilir?

Tuzlu su ölçümü için akış ölçer seçimi

Tuz gölü kimya endüstrilerinde, tuzlu su akışının doğru ve güvenilir ölçümü, proses kontrolü ve kaynak kullanımı açısından kritik öneme sahiptir. Endüstriyel otomasyon geliştikçe, özellikle elektromanyetik akış ölçerler (mag akış), tuzlu su işleme sistemlerinde akışı ölçmek için hayati önem taşıyan cihazlar haline gelmiştir. Tuz göllerinden elde edilen tuzlu su genellikle yüksek iletkenliğe sahiptir, aynı zamanda oldukça aşındırıcıdır ve kristalleşmeye eğilimlidir; bu da türbin akış ölçer (TUF) veya dökme demir pozitif deplasmanlı akış ölçer gibi bazı akış ölçer teknolojilerinde akışın ölçülmesini çok zorlaştırır. Bu makale, tuzlu su tuzlu suyu için akış ölçerlerin nasıl seçileceğinden bahsetmektedir. Çok yüksek veya düşük sıcaklıklar, aşındırıcı ortamlar ve yüksek mineral konsantrasyonları gibi zorlu koşullarda manyetik akış ölçerlerin faydalarına odaklanmaktadır.

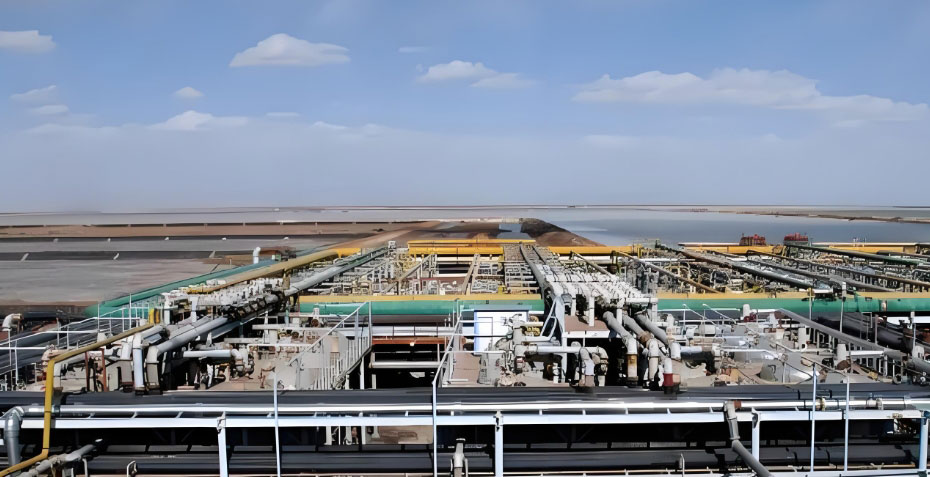

Tuz gölü kimya endüstrisinde tuzlu su akış ölçerine ihtiyaç vardır

Genel Bakış

Tuz gölü kimya endüstrisi, tuzlu suyu alır ve lityum, potasyum, bor ve magnezyum gibi faydalı minerallere dönüştürür. Bu tuzlu sular genellikle çok tuzlu, çok aşındırıcıdır ve yüksek bir elektrik iletkenliğine (genellikle 100 ms/cm'den fazla) sahiptir. Ayrıca akarken kristalleşme eğilimindedirler. Ayrıca, birçok tuzlu su işleme tesisi, -30 °C ile 90 °C arasında değişen sıcaklıklara sahip çok sıcak veya çok soğuk yerlerde çalışır. Ayrıca üretim hatlarında sıklıkla güçlü asitler ve alkaliler kullanırlar. Bu zorlu koşullar nedeniyle, proses kontrolünün istikrarlı ve uzun ömürlü olmasını sağlamak için doğru akış ölçüm cihazlarını seçmek çok önemlidir.

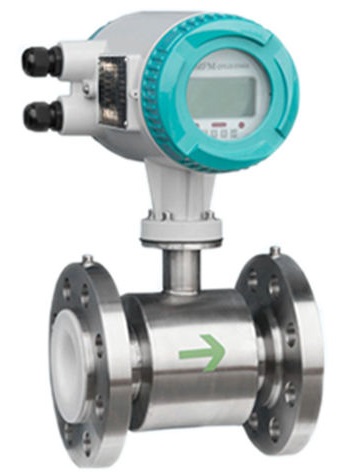

Elektromanyetik akış ölçer tuzlu su ölçümü için mükemmel bir çözümdür

Tuzlu suyu ölçmenin en iyi yolu manyetik akış ölçerdir.

Elektromanyetik akış ölçerler, yüksek iletkenliğe sahip ve aşındırıcı sıvıları basınç kaybı yaşamadan doğru bir şekilde ölçebildikleri için tuz gölü kimyasal uygulamalarında popülerdir. Ayrıca aşınmayan akış ölçerlerdir. Aşınmayan malzemelerden üretildikleri, engel oluşturmadıkları ve plastik veya kaplamalı boru hatlarıyla çalıştıkları için tuzlu su ölçümü için idealdirler. Bu makalede, tuzlu su için akış ölçer seçerken göz önünde bulundurulması gereken temel faktörler ele alınmaktadır. Bunlar arasında sıvı özellikleri, kurulum koşulları ve dozajlama, hacim ölçümü ve ticari ölçüm gibi uygulama senaryoları yer almaktadır.

Tuzlu su için elektromanyetik akış ölçer seçimi nasıl yapılır?

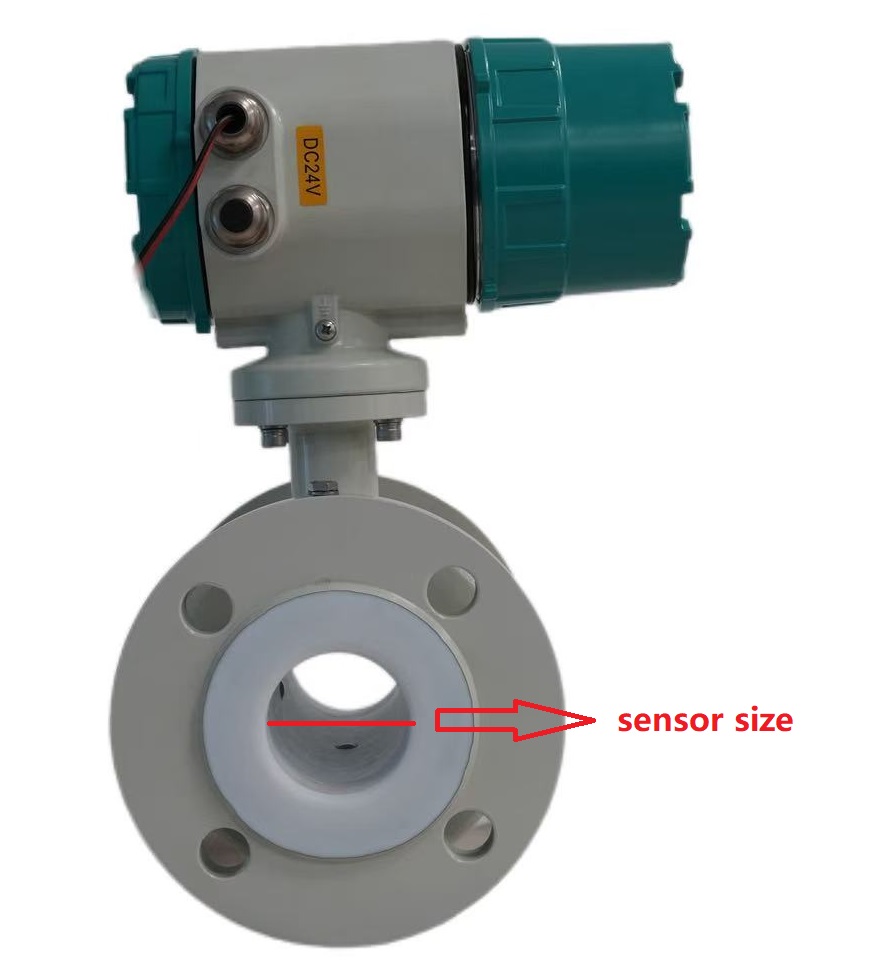

Tuzlu su akış sensörü boyutu boru hattı boyutuyla aynı olmalıdır

Tuzlu su akış ölçer boyutunun seçimi

Elektromanyetik akış ölçer çapının seçimi, çapla aynı olmayabilir ve akış hızı ve debisine göre yapılmalıdır. Ancak, tuz gölü kimya endüstrisi için bir hammadde ve ara sıvı olarak, yüksek viskozite ve düşük akış hızı (genellikle 2,0-4,0 m/s) özelliklerine sahiptir. Elektromanyetik akış ölçerler, boru çapıyla aynı sensör çapına sahip bu tür boru hatlarında kullanılabilir. Akış hızı 1,0 m/s'nin altında olduğunda, ölçüm doğruluğunu sağlamak ve yatırımı nispeten azaltmak için uygun akış çapına sahip bir elektromanyetik akış ölçer seçilebilir. Aşağıda tuzlu su akış aralığını ve manyetik akış ölçer sensör boyutunu listeliyoruz.

Debi ve Aralığının Seçimi

Uygun tuzlu su akış aralığını seçin

Tuz Gölü kimya endüstrisi çoğunlukla korozyon önleyici plastik boru hatları kullanır ve tuzlu su akış ölçerlerinin kaplaması göz önüne alındığında, akış hızı genellikle 2 m/sn olarak kontrol edilir. Kristalleşmeye yatkın bazı malzemeler için (sodyum karbonat çözeltisi, bileşen çözeltisi: kristalleşme çoğunlukla bor magnezyum kompleks tuzudur), akış hızını 3,0-4,0 m/sn'ye çıkarmak için önlemler alınır. Akış hızındaki bir artış, akış gürültüsünde bir artışa yol açar ve bu da boru hattı titreşimi nedeniyle ölçüm doğruluğunu etkileyebilir. Manyetik akış ölçerlerin kurulum koşulları altında, öncesinde ve sonrasında amortisörler takılmalıdır. Manyetik akış ölçerin tam ölçüm aralığı, beklenen maksimum akış değerinden, genellikle beklenen maksimum akışın 1,2 katından daha büyüktür. Normal ölçüm akış hızı, belirli bir ölçüm doğruluğu sağlamak için cihazın tam ölçüm aralığının %50'sinden daha büyüktür.

Elektrot ve astar seçimi

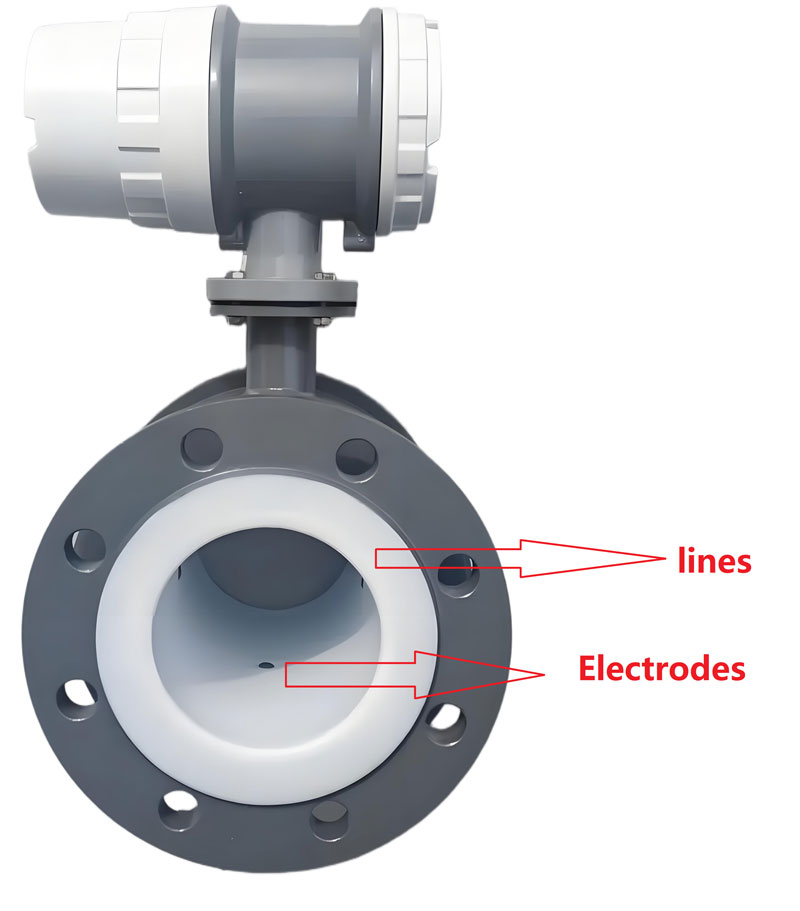

Manyetik tuzlu su akış ölçer için uygun hatları ve elektrotları seçin

Elektrodu kirletmeyen kristal, topak veya tortu üretmeyen ortamlarda standart elektrotlar kullanılmalıdır; aksi takdirde kazıyıcı elektrotlar kullanılmalıdır. Tuz gölü kimya endüstrisinde, kolayca kristalleşen alkali çözeltiler, bileşen çözeltileri (bor magnezyum kompleks tuzlarının kristalizasyonu), yıkama çözeltileri vb. için kazıyıcı elektrotlu elektromanyetik akış ölçerlerin kullanımı hariç, geri kalan işlemler için standart elektrotlu elektromanyetik akış ölçerler kullanılır. Atölyedeki proses boru hatları çoğunlukla plastik yalıtım malzemesinden yapıldığından, iki elektrotlu bir elektromanyetik akış ölçer seçilirse, ölçüm doğruluğunu sağlamak için bir topraklama halkası takılmalıdır. Ancak, sıradan topraklama halkaları korozyona eğilimlidir ve korozyona dayanıklı titanyum veya tantal topraklama halkalarının kullanımı maliyetlidir. Bu nedenle, ölçüm doğruluğunu sağlamak, maliyetleri düşürmek ve kurulum ve bakımı kolaylaştırmak için üç elektrotlu bir elektromanyetik akış ölçer seçilir.

A: Uygulanabilir; B: Mevcut, kısa ömürlü; N: Kullanılamaz; R: Oda sıcaklığı; S: Kaynama noktası; Sat: doygunluk;

Tuzlu su tipleri için manyetik akış ölçer seçimi

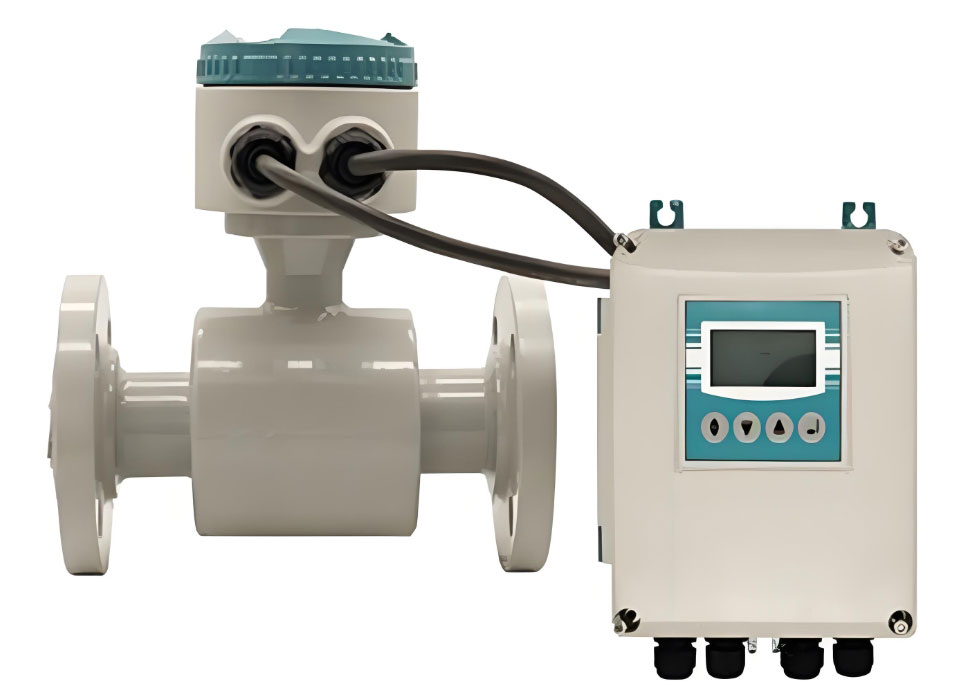

Tuzlu su için uzaktan göstergeli manyetik akış ölçer

Elektromanyetik akış ölçer çeşitleri, entegre ve uzaktan göstergeli olmak üzere ikiye ayrılır. Kışın en düşük sıcaklık -30℃'ye ulaşabilir ve birçok elektromanyetik akış ölçer dış mekanlarda kullanılır. Lityum ve bor sistemlerinde magnezyum-lityum ayırma, basınç filtrasyonu ve yıkama işlemleri için ortam nemi nispeten yüksektir. Arıtma, buharlaştırma ve dönüştürme gibi işlemler için sıcaklık 90℃'ye kadar ulaşabilir. Bu nedenle, yüksek nem, düşük sıcaklık, yüksek sıcaklıklı akışkanlar ve titreşim kaynakları gibi çalışma koşulları için, ölçüm bileşenleri üzerindeki etkiyi etkili bir şekilde önlemek, ölçüm doğruluğunu sağlamak ve elektromanyetik akış ölçerin kullanım ömrünü uzatmak için uzaktan göstergeli bir akış ölçer seçilir. Ancak, elektromanyetik akış ölçer sensörü ile verici arasındaki sinyal kablosunun çok uzun olmaması ve üreticinin özel kablosunun kullanılması gerektiği unutulmamalıdır.

Ölçüm doğruluğunu etkileyecektir. Diğer çalışma koşulları için entegre bir tasarım daha idealdir.

Basınç ve Sıcaklık Seçimi

Boru hattındaki tuzlu suyun gerçek çalışma basıncı, tuzlu su akış ölçerin nominal çalışma basıncından daha düşük olmalıdır. Boru hattında, örneğin buharlaşma işlemi sırasında -60 kPa'ya ulaşabilen negatif basınç olup olmadığına dikkat edilmelidir. Bu tür çalışma koşulları, sipariş sırasında tuzlu su akış ölçer üreticisinin teknik personeliyle paylaşılmalı ve astar malzemesi için sıkı şartlar getirilmelidir. Gerçek sıcaklık, akış ölçer tarafından belirtilen sıcaklık gerekliliklerini karşılamalıdır.

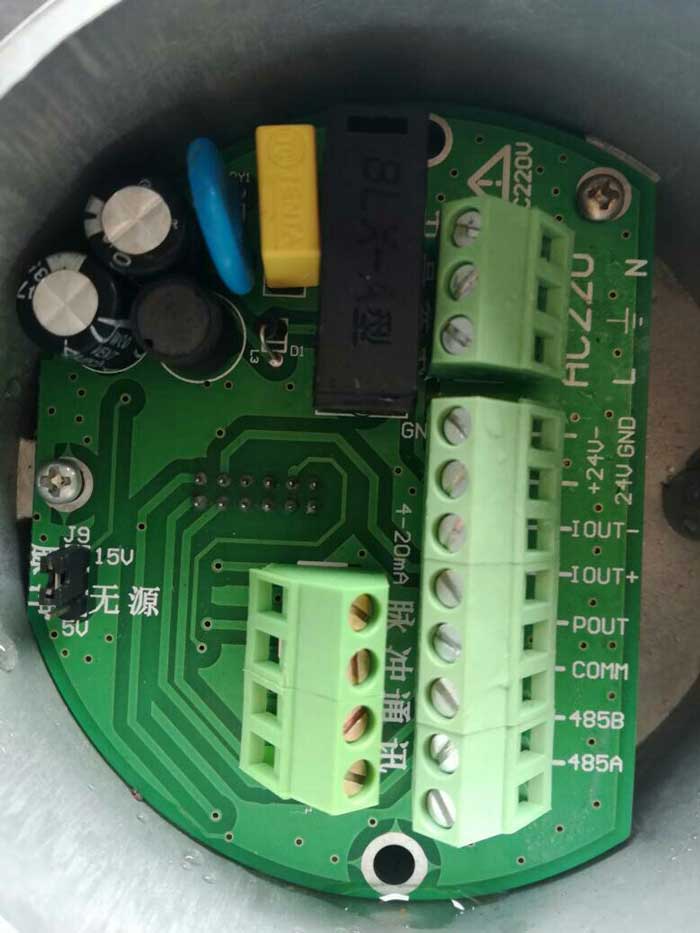

Güç Kaynağı Seçimi

Tuzlu su akış ölçeri seçilirken 220V veya 24V DC güç kaynağı belirlenmelidir.

Elektromanyetik akış ölçer için güç kaynağı seçimi, akış ölçerin kendisine ve saha ortamına göre yapılmalıdır. Sahada kullanılmasına izin veriliyorsa, uygun güç kaynağı, güvenlik ve kolay bakım ilkelerine uyulmalıdır. Bir tuz gölü kimya işletmesi olarak, hammaddelerin ve proses adımlarının %90'ından fazlası sıvı fazdadır. İşletme sırasında, atölye içindeki nem nispeten yüksektir ve tüm işlem boyunca yanıcı gaz oluşmaz. Bu nedenle, DC24V güç kaynağı kullanmak daha güvenlidir. Dış mekan kuru ortamlar için, AC220V güç kaynağı tercih edin; bu, kolay kurulum, kolay bakım ve düşük maliyet sağlar. Gaz kazan dairelerinde kullanılan akış ölçerler gibi bazı patlamaya dayanıklı durumlarda, pille çalışan elektromanyetik akış ölçerleri seçmek idealdir.

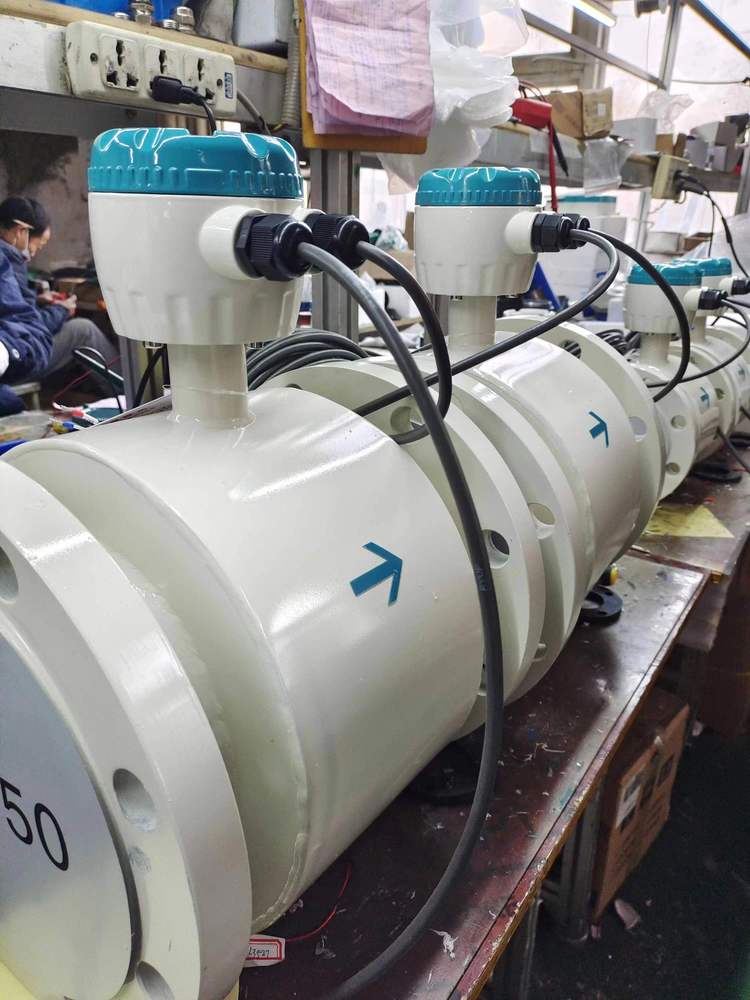

Tuzlu su akış ölçer için Koruma Seviyesinin Seçimi

Tuzlu su akış ölçer için ihtiyacınız olan IP67 veya IP65 koruma seviyesi

Elektromanyetik debimetrenin koruma seviyesi, gerçek duruma göre seçilmelidir. Sensör yer altına monte edilmeli ve sık sık suya batırılacağı durumlarda IP68 seçilmelidir. Yer üstüne monte edilen sensörler için IP65 ve IP67 seçilmelidir. Her durumda, elektromanyetik debimetrenin gösterge kısmı su kullanamaz veya suya giremez, bu da elektromanyetik debimetreye zarar verebilir. Bir tuz gölü kimyasal işletmesi olarak, üretim sırasında atölyedeki nem oranı yüksektir, ancak IP65 (IP65 anti-sprey tipidir, elektromanyetik debimetre sensör gövdesi, musluğun elektromanyetik debimetre sensörünün herhangi bir yönünden 30 Kpa'lık bir püskürtme basıncı, 12,5 L/s'lik bir su çıkışı ve 3 metrelik bir mesafe ile su püskürtmesine olanak tanır). ）Koruma seviyesine sahip elektromanyetik debimetre, yerinde ölçüm gereksinimlerini tamamen karşılar.

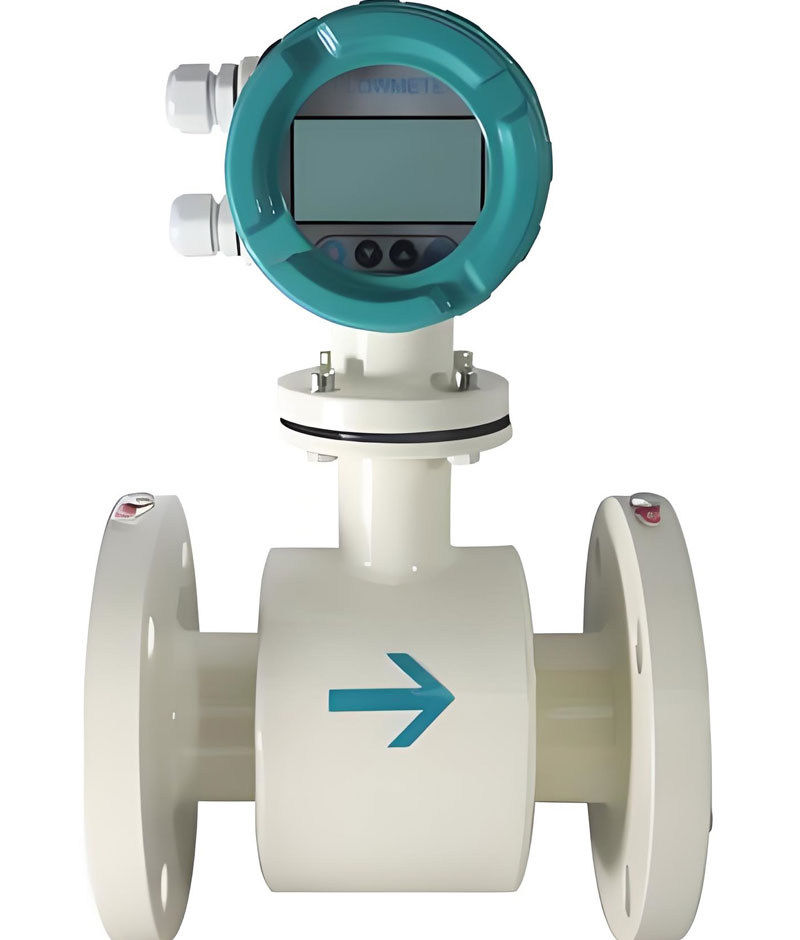

Tuzlu su proses bağlantısının seçimi

Tuzlu su ölçümünde flanşlı proses bağlantısı tercih edilir

Elektromanyetik akış ölçerler dişli bağlantı, flanş bağlantı, kelepçe tipi vb. seçeneklere sahiptir. Flanş bağlantılı elektromanyetik akış ölçerler genellikle tuz gölü kimya endüstrisinde kullanılır. Seçim yaparken, flanş mühendislik basıncı ve standartlarının prosesle uyumlu olması gerekir.

Tuzlu su için manyetik akış ölçerin fiyatı nedir?

Manyetik akış ölçerler genellikle DN10 ila DN300 çap aralığındaki deniz suyu/tuzlu sular için kullanılır. DN50-150 çaplarının fiyatı yaklaşık 400-1000 ABD dolarıdır.

PTFE/PFA/F46 gibi astar malzemeleri üstün tuz direncine sahipken, korozyonu önlemek için titanyum gibi elektrot malzemeleri önerilir. Manyetik ölçüm cihazının gövdesi karbon çeliği, 304 veya 316 paslanmaz çelikten yapılabilir; 316, klorür iyon korozyonuna daha dayanıklı olmakla birlikte biraz daha pahalıdır.

Haberleşme fonksiyonu açısından temel model 4-20mA/RS485/pulse destekliyor; modelin HART ve Profibus DP/PA protokollerini destekleyecek şekilde yükseltilmesi durumunda fiyat yaklaşık %20-40 oranında artacaktır.

Basınç değeri genellikle 1,0 ila 2,5 MPa (PN10 ila PN25) veya PN40 ya da PN64 gibi daha yüksek basınçlara sahip endüstriyel boru hattı şebekeleri için geçerlidir. Yüksek basınçlı bir ortam (PN40 veya PN64) gerekiyorsa, maliyet de artacaktır.

Genel olarak, normal DN50, PTFE astarlı, SS316 elektrotlu, 304 gövdeli, 4-20mA+HART protokollü, PN16 sınıfı tuzlu su debimetresi için fiyat teklifi yaklaşık 800-900 ABD dolarıdır; 316 gövdeye, Profibus protokolüne veya daha yüksek basınç seviyesine yükseltilirse, 1000-1200 ABD dolarına ve üzerine ulaşabilir.

5 Tuzlu Su Debimetresi Seçimi İçin Sıkça Sorulan Sorular (SSS)

S1: Tuzlu su uygulamaları için elektromanyetik akış ölçer neden en iyi seçimdir?

Elektromanyetik akış ölçerler hareketli parça içermez, bu da bakım gereksinimlerini azaltır ve ± %0,5 veya daha yüksek bir doğruluk sağlar. Endüstriyel deniz suyu ve tuzlu su tuzdan arındırma ekipmanları için oldukça uygundurlar ve fiyatları da oldukça uygundur, yaklaşık 300-800 dolar.

S2: Tuzlu su ortamlarına uygun korozyona dayanıklı malzemeler nasıl seçilir?

PTFE veya perfloroalkoksi reçine astar malzemeleri ve titanyum veya Hastelloy alaşımlı elektrotlar seçilerek, elektromanyetik akış ölçerler tuzlu suyu tamamen işleyebilir. Titanyum, klorürlere, hipokloritlere ve deniz suyuna karşı mükemmel korozyon direncine sahipken, nikel alaşımları, özellikle düşük konsantrasyonlu asit ve tuzlu su uygulamalarında paslanmaz çelikten daha iyi korozyon direnci sağlar. Ortam da aşındırıcıysa, paslanmaz çelik gövde malzemesi bile seçilebilir.

S3: Elektromanyetik akış ölçerlerin dışında tuzlu suyu ölçmek için hangi akış ölçerler uygundur?

Tuzlu su uygulamalarında aşağıdaki tipteki akış ölçerler de dikkate alınabilir:
Ultrasonik akış ölçer: Deniz yakıt sistemleri, açık deniz petrol ve gaz platformları ve kıyı suyu izleme için en uygun olup, müdahalesiz kurulum seçenekleri sunar
Rotametre: Değişken alanlı akış ölçerler, PTFE astar malzemeden yapılabilir ve aşındırıcı sıvılar içeren tuzlu suları tam olarak ölçebilir. Ayrıca, silverinstruments.com'da anlık akış hızını gösterebilen bir rotor akış ölçerin yanı sıra toplam tuzlu su miktarını gösteren bir akış akümülatörü de bulunmaktadır.

S4: Bir girdap akış ölçer tuzlu suyu ölçebilir mi?

Tuzlu su ölçümünde girdap akış ölçer kullanılması önerilmez, çünkü girdap akış ölçerin sıvı alıcı malzemesi 304 veya 316 paslanmaz çeliktir ve bu malzeme zamanla tuzlu su tarafından aşındırılacaktır.
Yurtiçi akış ölçüm cihazı sektörünün olgunlaşmasıyla birlikte, lityum karbonat, borik asit ve potasyum gübresi gibi tuz gölü kimyasal işletmeleri de yurtiçi pazara entegre olacaktır. Önemli bir endüstriyel akış ölçüm cihazı olan elektromanyetik akış ölçerler, DCS kontrolündeki rollerini yerine getirmeleri açısından özellikle önemlidir. İşletmelere doğru ölçüm verileri sağlamak, işçilik maliyetlerini düşürmek ve üretim verimliliğini artırmak için makul ve doğru seçim özellikle önemlidir.

Çözüm

Yurtiçi akış ölçüm cihazı sektörünün olgunlaşmasıyla birlikte, lityum karbonat, borik asit ve potasyum gübresi gibi tuz gölü kimyasal işletmeleri de yurtiçi pazara entegre olacaktır. Önemli bir endüstriyel akış ölçüm cihazı olan elektromanyetik akış ölçerler, DCS kontrolündeki rollerini yerine getirmeleri açısından özellikle önemlidir. İşletmelere doğru ölçüm verileri sağlamak, işçilik maliyetlerini düşürmek ve üretim verimliliğini artırmak için makul ve doğru seçim özellikle önemlidir.
