Erimiş Kükürt Akışının Doğru Ölçümü: Coriolis Kütle Akış Ölçerler
Kimyasallar, gübreler ve rafineri gibi bazı endüstrilerde, erimiş kükürt akışı gibi zorlu akışkanların doğru bir şekilde ölçülmesi, proses kararlılığı, güvenliği ve verimliliği açısından hayati önem taşır. Erimiş kükürtün kendine özgü zorlukları vardır: yüksek sıcaklıklar (130-155°C / 266-311°F), potansiyel aşındırıcılık (H₂S, asit) ve soğutulduğunda hızlı katılaşma.
Coriolis Kütle Akış Ölçerler (CMF), kütle akışını doğrudan ölçme ve bu zorlu koşullara dayanma kabiliyetleri sayesinde şu anda en iyi akış ölçüm çözümüdür.
Erimiş kükürt akışının ölçümü zor bir iştir
Coriolis akış ölçer neden erimiş kükürt için işe yarar?
1.
Sıvı kükürtün Doğrudan Kütle Akış Ölçümü: Erimiş kükürtün yoğunluğu sıcaklıkla değişir (~1800 kg/m³). Geleneksel hacim akış ölçerler (
vorteks akış ölçer ,
magmeter ), kütle akışını hesaplamak için ek cihaz sensörlerine ihtiyaç duyar ve bu da kükürtün faz değişim noktası civarında karmaşıklık ve hataya neden olur. Coriolis ölçerler kütle akışını doğrudan hesaplayarak bu hata kaynağını ortadan kaldırır; sıkı bir şekilde kontrol edilen kükürt sıcaklıkları (normalde ~145°C) için idealdir. Doğruluk: ≤ ± %0,5 okuma, tekrarlanabilirlik ≤ %0,05.
Doğrudan sıvı kükürt kütle akışı ölçümü ve göstergesi
2.
Akışkan Değişimlerinden Etkilenmez: Coriolis ölçüm cihazları, aralık dahilindeki viskozite, basınç ve sıcaklık değişimlerine karşı duyarsızdır. Düşük kükürt viskozitesi (normalde ~8 cP, aralık 7-10 cP), Coriolis ölçüm cihazının doğruluğunu etkilemez ve güvenilir akış ölçümü sağlar.
3.
Coriolis akış ölçer ile sıvılardaki safsızlıkları giderir: Endüstriyel erimiş kükürt, katı maddeler (≤%0,5 ağırlık - karbon, kül), çözünmüş H₂S gazı (≤700 ppm) ve nem (≤%0,8 ağırlık) içerir. Coriolis akış ölçerler, küçük iki fazlı akışları (katı/gaz, gaz %5'ten az içerir) oval
dişli akış ölçerler gibi birçok alternatiften daha iyi tolere eder. Oval dişli akış ölçerler, sıvıdaki safsızlıklar nedeniyle sıkışabilir. Performansı belirtilen sınırlar dahilinde tutar. Coriolis akış ölçer, "katı veya iki fazlı karışık sıvılar" için uygundur.
Coriolis ölçüm cihazları, saf olmayan erimiş kükürt akış ölçümünü kolayca gerçekleştirir Doğru erimiş kükürt akış sensörünü seçmek için Kritik Mühendislik Seçimi
1. Akış Sensörü Malzeme Seçimi (Korozyon Direnci önemlidir)

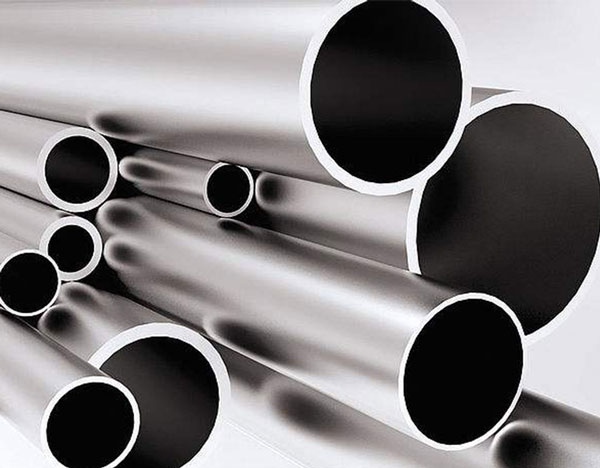

- Debimetrenin Islatılan Parçaları (Boru, Bağlantılar): Erimiş kükürt ve safsızlıklardan (H₂S, asitler) kaynaklanan korozyona dayanıklı olmalıdır. Bazı alıcılar, NACE MR0175/ISO 15156 uyumluluğunu (Sülfit Gerilim Çatlamasına Karşı Direnç - SSC) zorunlu kılmaktadır. Coriolis debimetre, kükürt ölçümü için kullanılabilen 316L paslanmaz çelik malzemeden üretilmiştir.
- Ortak Seçenekler:
- • 316L Paslanmaz Çelik (SS316L): silverinstruments.com'dan Coriolis akış ölçer, gövde ve ıslak parçalar için bu standardı belirtir. 316L paslanmaz çelik, genel olarak iyi korozyon direnci ve orta düzeyde klorür direnci sunar. Erimiş kükürt spesifikasyonları (H₂S≤700ppm, asitlik≤%0,02 ağırlık H₂SO4, ≤155°C, ≤150 psig / ~10,3 bar) dahilindeki koşullar için uygun maliyetli ve yaygın olarak kullanılan bir çözümdür.
|
M
|
Tube Material
|
|
M1
|
316L
|
|
M2
|
Hastelloy alloy C-276
|
|
M4
|
Hastelloy alloy B3
|
|
M5
|
Alloy20（N08020）
|
|
M6
|
Titanium (ASTM B265)
|
|
M7
|
Tantalum (ASTM B708)
|
|
M8
|
C4 steel ASTM A600T12004
|
|
M9
|
Copper-nickel alloy
|
|
M10
|
Nickel-based alloy
|
- • Hastelloy Alaşımları (C-276/B3): Silver Otomasyon cihazları, hastelloy alaşımlı seçeneklere sahiptir. Daha zorlu koşullar (yüksek safsızlıklar, daha güçlü asitler, aşırı T/P) için üstün korozyon direnci sağlar. Sıvı kükürt için 316L yeterli değilse, önemli maliyet artışını göz önünde bulundurarak kullanın. Korozyon değerlendirmesine göre seçim yapın.
2. Coriolis akış ölçer için Buhar Isıtma Ceketi
Erimiş kükürt için yalıtım ceketi neden zorunludur?
Kükürt yaklaşık 115°C'de katılaşır. Akış sensörü veya boruların içindeki katılaşma, tıkanmalara neden olur ve kütle akış sensörü tüplerine zarar verebilir. Buhar ceketi uygulaması kesinlikle gereklidir.
- • Tasarım ve Seçim: Homojen Isıtma: Ceket, sensör gövdesinin tamamını kaplar;
- • Yeterli Buhar Temini: Kükürt gerektiren buhar (T=147°C / ~297°F ve P=64 psia / ~4,4 bar). Buhar parametreleri, kükürt sıcaklığını oldukça yüksekte tutmalıdır.
- • Katılaşma (genellikle ≥130-135°C), ortam ısı kaybını hesaba katar. Buhar sıcaklığı (147°C) > işlem sıcaklığı (145°C) sağlam bir tasarımdır.
- • Sağlam Yapı: Ceket malzemesi (örneğin karbon çeliği, SS304) uyumludur ve buhara dayanıklıdır. Kaynaklar/bağlantılar sızdırmazdır.

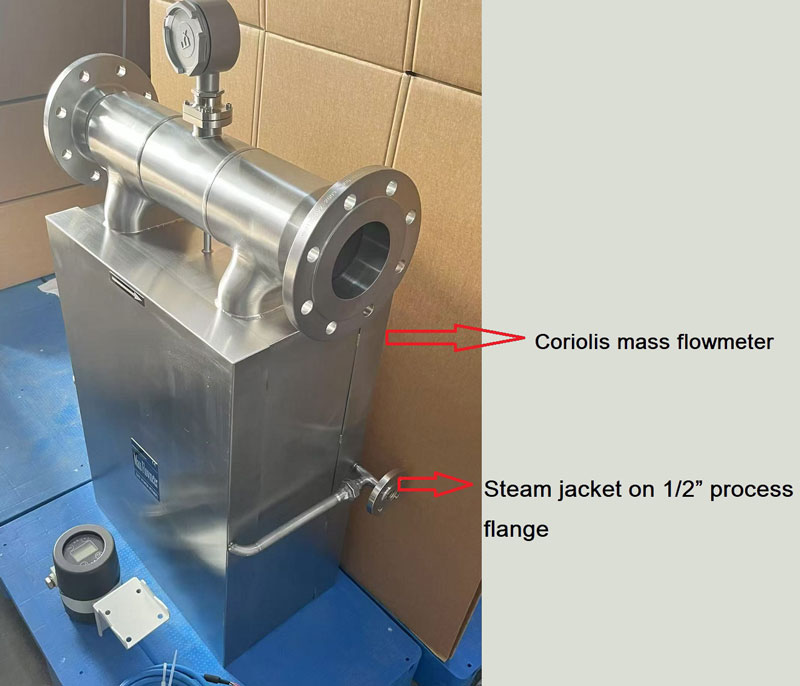

silverinstruments.com aşağıdaki resimde gösterildiği gibi 1/2” proses borusunda buhar veya sıcak yağ ceketi kullanır:
Buhar ceketi kütle akış ölçeri nasıl görünür? Coriolis akış sensörü, 350 santigrat dereceye kadar maksimum sıvı sıcaklığına sahip yüksek sıcaklıktaki sıvıları ölçebilir; bu, yüksek sıcaklıktaki kürlenmeyen erimiş kükürt için hayati önem taşır. Yüksek sıcaklıklı bir Coriolis akış ölçer tasarlarken, elektronik vericinin yüksek sıcaklıklar nedeniyle yanmasını önlemek için bölünmüş bir elektronik akış vericisi seçtik.
Erimiş kükürt için
yüksek sıcaklık akış ölçeri - Temel Teknik Özellikler Noktaları：
- •Akış Ölçer Erimiş kükürt için akış aralığı
|
DN
|
Flow Range
|
|
1.5
|
0~4 kg/h
|
|
3
|
0~40 kg/h
|
|
6
|
0~100 kg/h
|
|
8
|
0~200kg/h
|
|
10
|
0~0.5 T/h
|
|
15
|
0~1.0 T/h
|
|
20
|
0~3.0 T/h
|
|
25
|
0~10 T/h
|
|
40
|
0~20 T/h
|
|
50
|
0~30 T/h
|
|
65
|
0~50 T/h
|
|
80
|
0~100 T/h
|
|
100
|
0~150 T/h
|
|
125
|
0~200 T/h
|
|
150
|
0~400 T/h
|
|
200
|
0~500 T/h
|
- •Basınç derecesi: Coriolis akış ölçer maksimum 100Mpa basınca dayanabilir,
- •Sıcaklık derecesi, Corolis akış ölçer akış sensörü aşağıdaki sıcaklık aralığına dayanabilir.
|
T
|
Temperature
|
|
T1
|
(-50~150℃)
|
|
T2
|
(-50~250℃)
|
|
T3
|
(-50~350℃)
|
|
T4
|
(-200~150℃)
|
- •Malzeme seçimi: Çeşitli tipte akış ölçer ıslak parça malzeme seçeneklerimiz mevcuttur. Genellikle kükürt uygulamaları için 316L paslanmaz çelik yeterlidir.
2. Kurulum:
- Yukarı/aşağı yönde düz boru hatlarına gerek yoktur (Coriolis sayacı için büyük bir avantajdır, akış ölçer için giriş ve çıkış bölümlerine ihtiyaç duyulmadığında oldukça iyidir).
- Tüplerin her zaman erimiş kükürt ile dolu olduğundan emin olun.
- Buhar ceketi borularını doğru şekilde döşeyin, yalıtın ve buhar tuzakları ekleyin.
3. Sinyaller ve Güç: 24VDC devre gücü veya 220V AC güç kaynağı kullanın. 4-20mA + HART + Modbus çıkışı, izleme, kütle akışı, yoğunluk, sıcaklık ölçümü ve veri kaydı için DCS/PLC ile kolayca entegre edilebilir.
4. Çevre: Kullanıcılar ortam sıcaklığına (-29 ila +65°C / -20 ila 149°F), giriş korumasına (IP67) ve alan sınıflandırmasına (Veri sayfasına göre sınıflandırılmamış, ancak gerekirse ölçüm cihazı ATEX sertifikasını destekler) uygun akış vericisini seçebilirler.
Zorlu erimiş kükürt akış ölçümü için Coriolis Kütle Akış Ölçerler, güvenilir, hassas ve düşük bakım gerektiren bir çözüm sunar. Temel güçlü yönleri olan doğrudan kütle akışı ölçümü, yoğunluk ve sıcaklık ölçümü, yüksek doğruluk, akışkan değişimlerine duyarsızlık, dikkatli malzeme seçimi (örneğin, NACE sertifikalı 316L) ve temel buhar ceketi ile bir araya gelerek mühendislere hassas kontrol sağlar. Bu, CMF'leri güvenli, verimli, uzun süreli ve ekonomik çalışma için kritik akış cihazı haline getirir. Seçim sırasında proses koşullarını akış ölçer özelliklerine her zaman titizlikle uyun.
