Güvenilir Endüstriyel Gaz Akış Ölçerlerini Seçmek İçin En İyi Görüşler

Günümüz Ekonomisinde Gaz Akış Ölçümünün Önemi

Gaz akış ölçümü, modern ekonominin neredeyse her alanında önemli bir rol oynar. Gazların hassas ölçümü, doğal gaz dağıtımında maliyetleri düşürmek, kimyasalların güvenli bir şekilde kullanılmasını sağlamak ve ürünlerin üretimde yüksek kalitede olmasını sağlamak gibi birçok nedenden dolayı çok önemlidir. Ancak gazlar, hacimlerinin sıcaklık ve basınçtaki değişikliklerle önemli ölçüde değişmesi nedeniyle sıvılardan farklıdır. Bu, doğru gaz akış ölçeri seçmenin güvenlik, verimlilik ve kârlılık üzerinde büyük etkisi olacak çok önemli bir karar olduğu anlamına gelir.

Gaz kullanan herhangi bir endüstriyel prosesi daha iyi hale getirmenin ilk adımı , gaz akış ölçerleri hakkında bilgi edinmek ve neden önemli olduklarını öğrenmektir. Bu kapsamlı rehber, gaz ölçümü hakkında bilmeniz gereken her şey için başvuracağınız kaynak olacaktır. Temel prensipleri, mevcut farklı teknolojileri, belirli uygulama sorunlarını nasıl çözeceğinizi ve ihtiyaçlarınıza en uygun gaz akış cihazını nasıl seçeceğinizi ele alacaktır.

Gaz akışını doğru bir şekilde ölçmek neden önemlidir?

Birçok endüstriyel görev, doğru gaz akış verilerine dayanır. Hassas akış ölçümünün temel avantajları şunlardır:

• Maliyet Kontrolü ve Enerji Yönetimi: Gaz, basınçlı hava sistemleri veya doğal gaz kullanımı gibi şeyler için pahalı bir hizmettir. Doğru ölçüm, sızıntıları tespit etmeye, maliyetleri doğru şekilde tahsis etmeye ve israfı azaltmak için enerjiyi en iyi şekilde kullanmaya yardımcı olur.
• Proses Verimliliği ve Ürün Kalitesi: Yanma kontrolü, gaz karıştırma veya kimyasal reaksiyonlar gibi birçok proses, optimum performans ve tutarlı son ürün kalitesini sağlamak için belirli gazların hassas akış hızına bağlıdır.
• Güvenlik: Tehlikeli durumların oluşmasını önlemek için yanıcı veya zehirli gazların akışını kontrol altında tutmak önemlidir. Bu , çeşitli endüstriyel ortamlarda gaz izleme, yıkama dengeleme ve azot dengelemeyi içerir.
• Çevresel Uyumluluk: Sera gazı emisyonları ile ilgili yasalar, baca gazlarının ve diğer egzoz havasının doğru bir şekilde ölçülmesi ve raporlanması gerektiğini belirtmektedir.

Temel İlke: Gerçek ve Standart Akış (Hacimsel ve Kütle)

Gaz akış ölçer ve gaz akış ölçer türleri arasındaki en önemli kavram, hacim ölçümü ile kütle ölçümü arasındaki farkı anlamaktır. Bu , gaz akış ölçer seçerken göz önünde bulundurulması gereken 4 faktörden biridir.

Gerçek (Hacimsel) Akış

Hacimsel akış ölçerler, cihazın gerçekte çalıştığı sıcaklık ve basınçta (örneğin, ACFM veya m³/sa cinsinden) içinden geçen gaz miktarını ölçer. Sorun şu ki, bu ölçüm karşılaştırılamaz. 1 bar basınçtaki bir metreküp gaz, 10 bar basınçtaki bir metreküp gazdan çok daha az moleküle (daha az kütleye) sahiptir.

Standart Akış (Nm3/h, SCFM, SCCM gibi)

Bu nedenle, gaz akışı neredeyse her zaman standart bir sıcaklık ve basınca (STP veya NTP) göre ayarlanır. Bu standartlaştırılmış hacimsel akış hızı (örneğin SCFM, SCCM veya Nm³/saat cinsinden), kütle cinsinden ne kadar gazın aktığını gösterir. Termal kütle ölçerler, sıcaklık ve basınç dengelemeli türbin akış ölçerler veya sıcaklık ve basınç dengelemeli girdap akış ölçerler, standart akışı ölçme işlevine sahip olabilir. Ölçümleri, proses koşullarındaki değişikliklerden etkilenmez. Hacimsel ölçüm cihazları da kütle akışı ölçümü verebilir, ancak basınç ve sıcaklık için ekstra sensörlere ve hesaplama yapmak için bir akış bilgisayarına ihtiyaç duyarlar.

İlgili ürünler

m³/h, Nm³/h ve Sm³/h gibi akış birimi dönüşümleri hakkında daha fazla bilgi edinmek için Gaz Akış Hızı Birimlerine İlişkin Kapsamlı Kılavuzumuzu okuyun

Gaz Akış Ölçer Teknolojilerine İlişkin Eksiksiz Bir Kılavuz

Doğru teknolojiyi seçmek çok önemlidir. Birçok gaz akış ölçer türü ve gaz akış ölçüm tekniği vardır ve her birinin kendine özgü avantajları ve dezavantajları vardır.

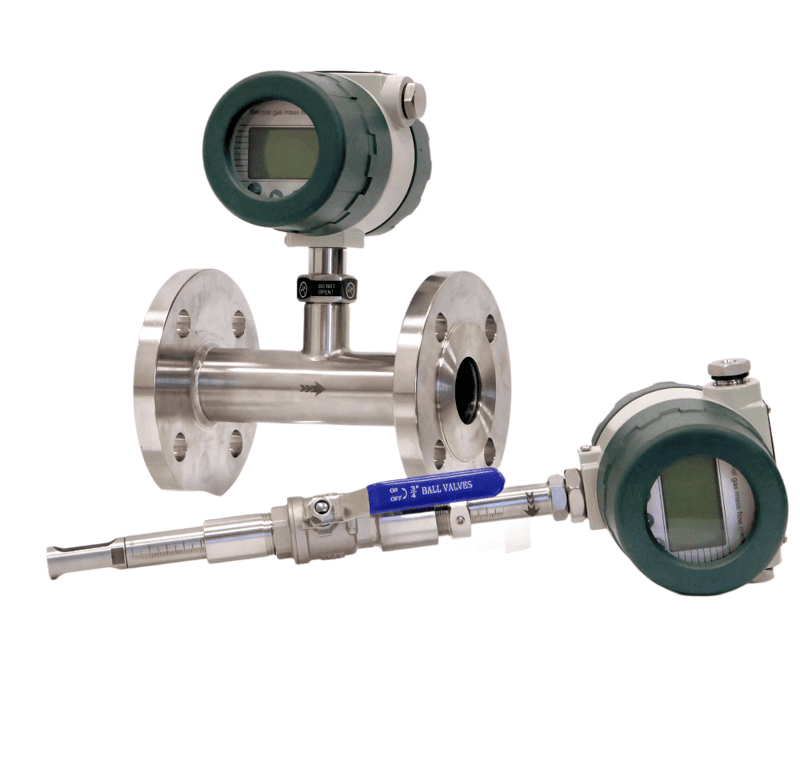

1. Termal Kütle için Akış Ölçerler

Farklı tipteki gazların doğrudan kütle akışını ölçmek için endüstri standardı termal kütle akış ölçerlerdir.

• Ölçüm cihazı iki sıcaklık sensörü kullanarak çalışır. Bir sensör, diğerinin üzerinde sabit bir sıcaklık farkında tutulur. Gaz akışı ortamı soğutur ve bu sıcaklık farkını korumak için gereken güç miktarı, gazın kütle akış hızıyla doğrudan ilişkilidir.
• Avantajları: P&T kompanzasyonuna ihtiyaç duymadan doğrudan kütle akışını ölçer, düşük akış hızlarında yüksek doğruluk ve düşük basınç düşüşü, gaz türbini ve termal kütle akış ölçer basınç kaybının karşılaştırılmasında incelenen önemli bir husustur.
• Dezavantajları: Temiz ve kuru gazlar için daha uygundur, çünkü nem veya kir gaz akış sensörünü etkileyebilir.
• En İyisi: Bu teknoloji , doğal gaz alt ölçümü , kanal havası , basınçlı hava izleme, metan ve CO₂ , nitrojen, argon ve biyogaz gibi belirli gazların ölçümü dahil olmak üzere çok çeşitli termal kütle akış ölçer uygulamaları için idealdir. Ayrıca termal kütle akış kontrolörü olarak da yapılandırılabilirler.

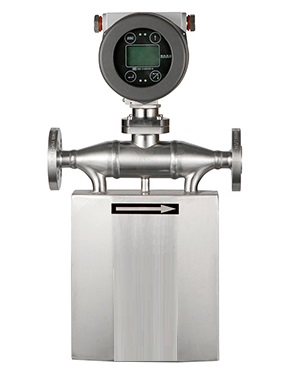

2. Gaz İçin Corioli Kütle Akış Ölçerleri

• Prensip: Akışkanın titreşen tüplerden geçerken oluşturduğu burulma kuvvetini (Coriolis etkisi) algılayarak kütle akışını doğrudan ölçer.
• Artıları: En doğru, kütle akışını doğrudan ölçer, gaz bileşiminden etkilenmez, yüksek basınçlı gaz ölçümü için çok uygundur.
• Dezavantajları: Başlangıçta en pahalı olanlardır ve termal ölçüm cihazlarına göre daha büyük basınç düşüşüne neden olabilirler, ayrıca düşük basınçlı veya düşük yoğunluklu gaz ölçümü için iyi değildirler.
• En İyisi: Coriolis gaz akış ölçer, doğal gaz ve CNG gibi gazların gözetimli transferi ve klor gibi zorlu, toksik gazların güvenli ölçümü için mükemmeldir. Ayrıca , azot ve helyum akış ölçümü uygulamalarında da lider bir tercihtir.

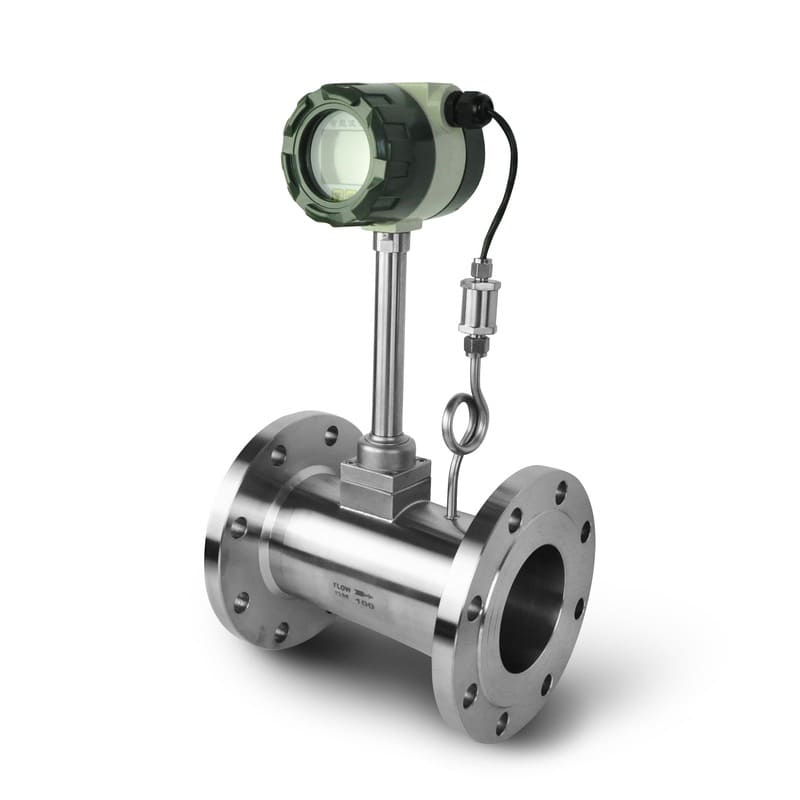

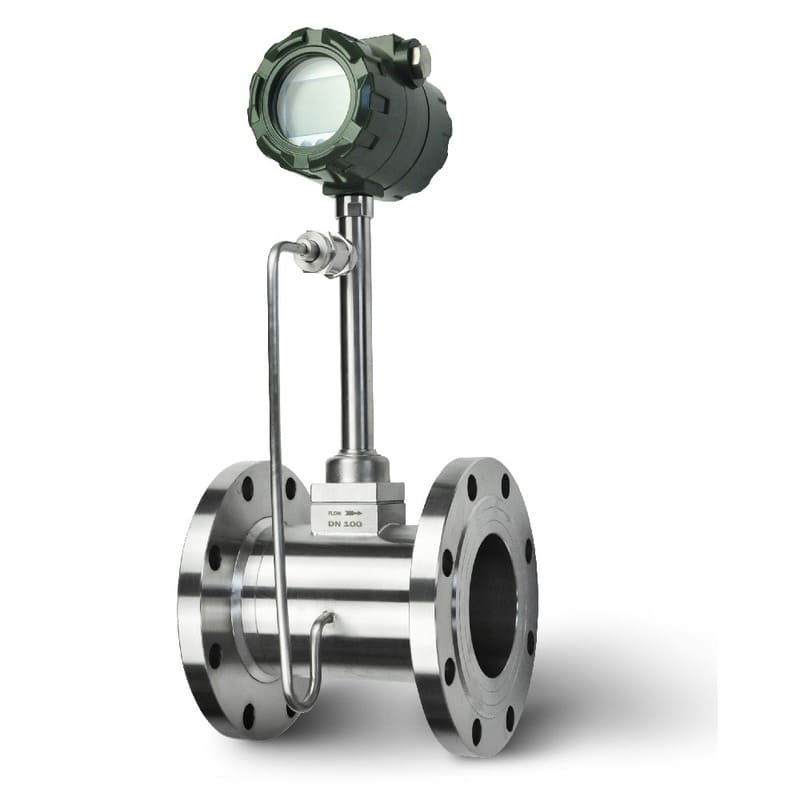

3. Gaz İçin Vorteks Akış Ölçerler

Vortex akış ölçerler son derece sağlam ve çok yönlüdür, bu da onları genel amaçlı gaz ve buhar ölçümü için popüler bir seçim haline getirir.

• Prensip: Akış yolundaki bir künt cisim, gazın hızıyla doğrudan ilişkili bir oranda girdaplar (girdaplar) oluşturur.
• Artıları: Hareketli parçası yoktur, oldukça dayanıklıdır, yüksek sıcaklık ve basınçlara iyi dayanır ve çok çeşitli gazları ölçebilir. Girdaplı gaz akış ölçer, birçok avantajı nedeniyle tesislerin gözdesidir.
• Dezavantajları: Çalışması için minimum akış hızına ihtiyaç duyar ve uzun, düz boru hatları gerektirir, düşük debili gaz ölçümü için uygun değildir.
• En İyisi: Vortex hava akış ölçer veya buhar ve diğer proses gazlarını ölçmek gibi doğruluğun en önemli şey olmadığı yardımcı kullanımlar için.

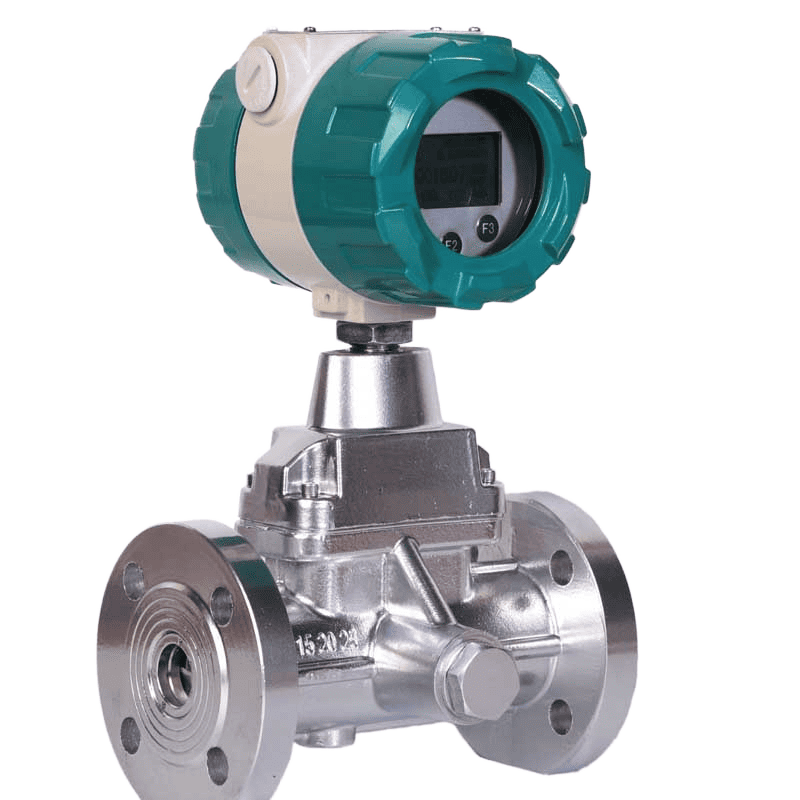

4. Gaz Türbini Akış Ölçerleri

Türbin sayaçları, doğal gazın yüksek hassasiyetli depo transferi için geleneksel bir tercihtir. Genel bir bakış için, gaz türbini akış sayaçları hakkında bilgi sahibi olmak faydalı olacaktır.

• Prensip: Gaz akışı, çok kanatlı bir rotoru (türbini) döndürür. Dönüş hızı, gaz hızıyla orantılıdır.
• Avantajları: Yüksek doğruluk ve tekrarlanabilirlik, iyi anlaşılmış teknoloji, genellikle gaz faturalandırması için sözleşme standartlarının gerektirdiği özellikler.
• Dezavantajları: Hareketli parçaların bakıma ihtiyacı vardır, kirli veya ıslak gazdan zarar görebilirler ve kompanse edilmediği takdirde basınç/sıcaklık değişimleri performansı etkiler.

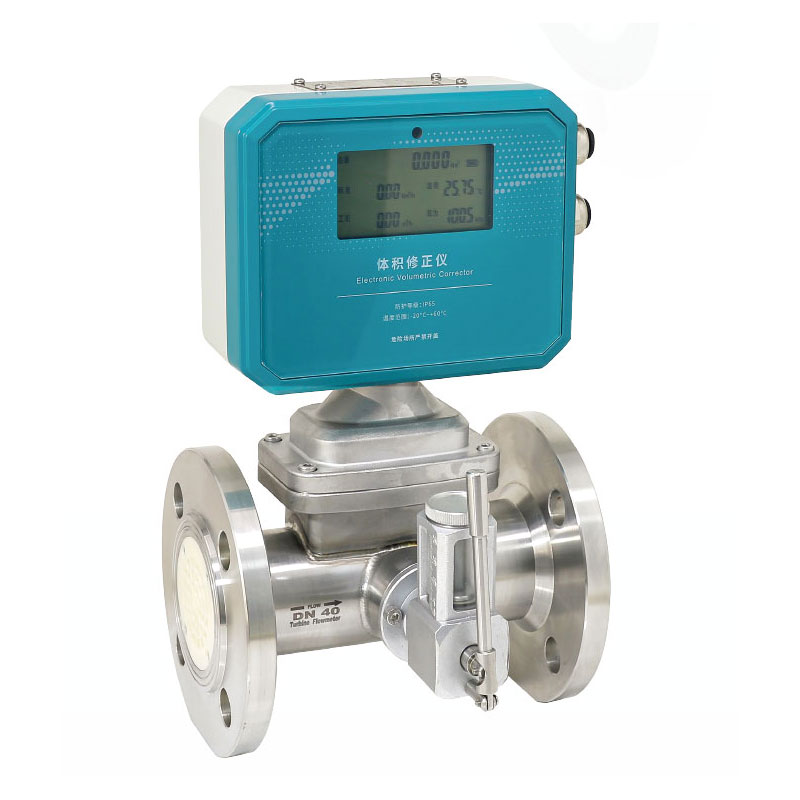

• En Uygun Kullanım Alanı: Temiz ve kuru doğal gazın güvenli transferi. Belirli modeller için, sıcaklık ve basınç düzeltmeli SGW-D serisi gaz türbini akış ölçerimize bakın.

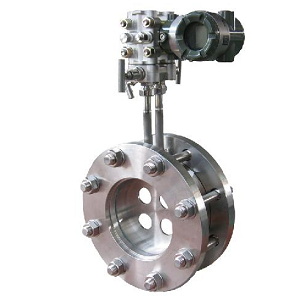

5. Diferansiyel Basınç (DP) için Akış Ölçerler

DP metreler çok zorlu koşullarda iyi çalışan denenmiş ve gerçek bir yoldur.

• Prensip: Bir orifis plakası veya Annubar gibi bir tıkanıklık, basınçta bir düşüşe neden olur. Bir verici bu düşüşü ölçer ve akış hızıyla karşılaştırır.
• Artıları: Çok yüksek sıcaklıklara ve basınçlara dayanabilir, her türlü gazla çalışır ve çok büyük borular için iyidir.
• Eksileri: Daha az hassastır, sınırlı bir kısma oranına sahiptir ve hatta kalıcı basınç düşüşüne neden olur.
• En İyisi: Genellikle büyük kanallarda ıslak biyogaz veya ham baca gazı gibi kirli veya ulaşılması zor gaz akımlarının ölçülmesi için.

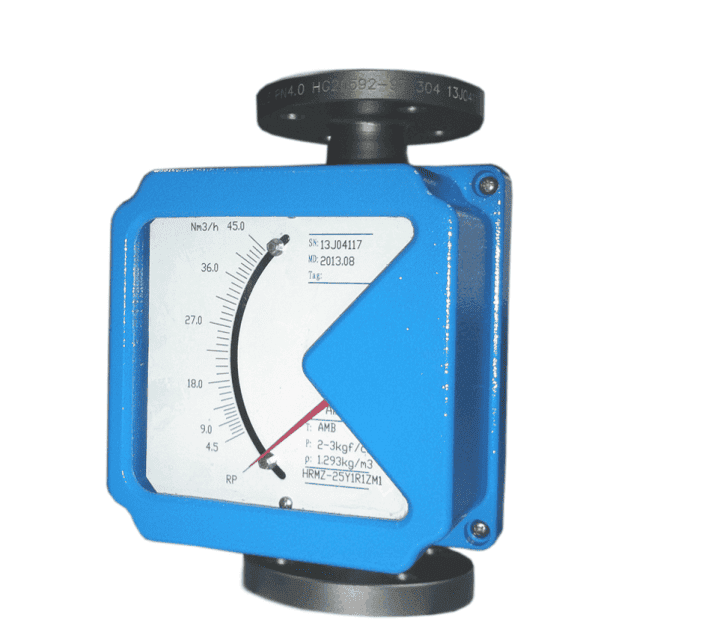

6. Gaz İçin Metal Boru Rotametresi (Değişken Alan)

Gaz akış hızının basit ve yerel bir göstergesine ihtiyacınız varsa ve elektronik bir sinyale (örneğin 4-20 mA ) ihtiyacınız yoksa, bir rotametre iyi bir seçimdir. Ancak, silverinstruments.com ayrıca vericili rotametreler de geliştirmektedir.

Buradaki fikir, konik bir tüpten yukarı doğru hareket eden gazın bir şamandırayı kaldırmasıdır. Şamandıranın yüksekliği, akış hızıyla aynıdır.

• Artıları: Kullanımı kolaydır, dışarıdan herhangi bir güce ihtiyaç duymaz ve tamamı metalden yapıldığı için sağlamdır.
• Dezavantajları: daha az doğrudur ve yalnızca yerel akış hızı bilgisini gösterir (bir verici eklenmediği sürece), üretmek için gazın sabit sıcaklık ve basınç değerine ihtiyaç duyar.
• En iyi kullanım alanı: Gaz temizleme uygulamaları, yerel olarak ekipman kızaklarının izlenmesi ve gaz akış rotametresi ile genel gaz akışının gösterilmesi.

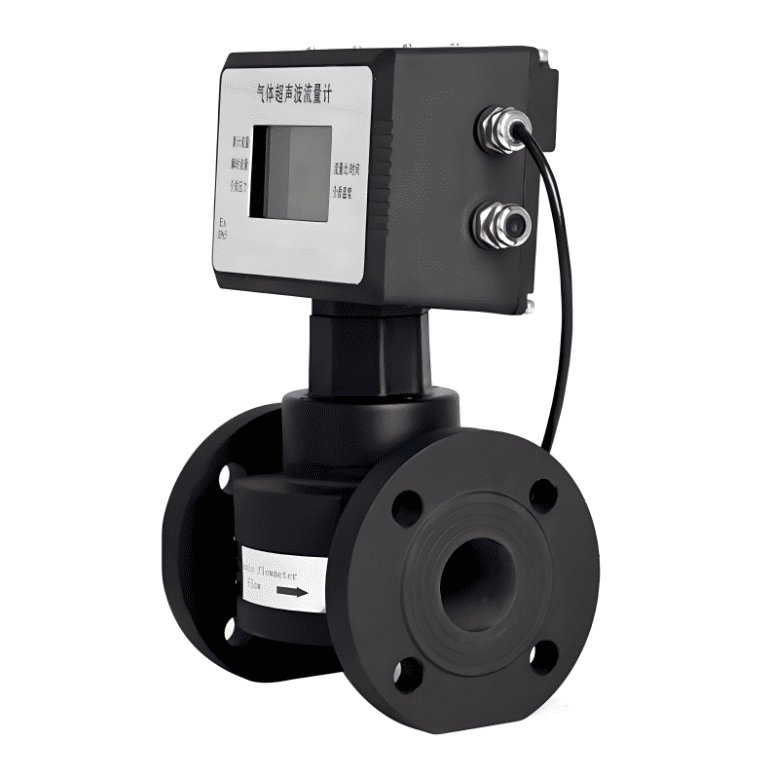

7. Ultrasonik Gaz Akış Ölçerleri

Ultrasonik gaz akış ölçerler, özellikle büyük borularda ölçüm yapmanın ileri teknoloji bir yoludur.

• Nasıl çalışır: Ultrasonik bir darbenin gaz akışına paralel ve ters yönde hareket etmesinin ne kadar sürdüğünü ölçer. Gaz hızını, zaman farkına bakarak anlayabilirsiniz.
• Artıları: Tıkanma veya basınç düşüşü olmaz, çok hassas olabilir ve büyük borularda en iyi şekilde çalışır.
• Eksileri: Maliyeti yüksektir ve gazdaki kir ve neme karşı hassastır.
• En İyisi: Büyük çaplı doğalgaz boru hatlarının emanet devri.

Gaz Ölçümünde Belirli Sorunlara Çözüm Bulma

Aşındırıcı gaz akış ölçümü

Islak klor , hidrojen sülfür (H₂S) veya ozon gibi aşındırıcı gazları ölçmek için doğru malzemeleri çok dikkatli seçmeniz gerekir. 316L paslanmaz çelik veya Hastelloy sensörlü bir termal kütle akış ölçer yaygın bir tercihtir. Alternatif olarak, Coriolis akış ölçerler 316L paslanmaz çelik, tantal, titanyum ve Hastelloy gibi ıslak malzemelerden üretilebilir ve bu da onları aşındırıcı gazları ölçmek için uygun hale getirir. Ancak maliyetleri nispeten yüksektir.

Yüksek ve Düşük Basınç

Standart uygulamalar genellikle düşük basınçta gerçekleşir, ancak Sıkıştırılmış Doğal Gaz (CNG) dağıtımı veya hidrojen taşımacılığı gibi bazı prosesler çok yüksek basınçlar gerektirir. Bu durumlarda, sayacın mekanik yapısı ve basınç değeri kritik öneme sahiptir. Yüksek basınçlı gaz akışı ölçümü için genellikle Coriolis akış ölçerleri, girdap akış ölçerleri veya metal borulu rotametreleri tercih ederiz.

Büyük Kanallar ve Düşük Akış Hızları Gaz

Büyük boru veya kanallardaki gaz akışını ölçmek için, bir yerleştirme gaz akış ölçer genellikle en pratik ve uygun maliyetli çözümdür. Buna karşılık, Ar-Ge'de kullanılan bir laboratuvar gaz akış ölçeri için, ml/dak akış birimleri gibi küçük miktarları doğru bir şekilde ölçmek için özel bir düşük akışlı gaz akış ölçere ihtiyaç vardır.

Kurulum: Kompakt VS. Uzaktan

Çoğu teknoloji kompakt, hepsi bir arada bir ünite olarak mevcuttur. Ancak, yüksek sıcaklık uygulamaları veya ulaşılması zor yerler için, ayrı bir sensör ve vericiye sahip uzaktan okumalı bir gaz sayacı ideal bir konfigürasyondur.

Endüstriler Arası Gaz Akış Ölçer Uygulamaları

Hemen hemen her işletme, doğru elektronik gaz akış ölçeri ile sorunları çözebilir.

Doğal Gaz ve Yakıt Gazları

Kuyu başından son kullanıcıya kadar en büyük uygulama budur. Türbin ve Coriois sayaçları gibi belirli doğal gaz akış ölçer tipleri, gözetim transferi için kullanılırken, termal kütle ölçerler alt ölçüm için idealdir. Coriolis sayaçları, CNG ve LPG gazını ölçmek için en iyi seçimdir. 2 inç doğal gaz sayacı , 6 inç gaz türbini, 8 inç gaz türbini akış ölçer , 12 inç vb. gibi çeşitli boyutlarda ölçümler sunuyoruz.

Sanayi ve Özel Amaçlı Gazlar

Üretim süreçleri, azot, argon ve karbondioksit gibi endüstriyel gazların hassas ölçümüne dayanır. Bu , gaz akışı ölçümünde termal akış ölçer uygulamaları için yaygın bir alandır; örneğin argon gazı akışının izlenmesi.

Basınçlı Havanın İzlenmesi

Basınçlı hava kullanımı çok maliyetlidir. Termal kütle akış ölçerler, bir binada ne kadar enerji kullanıldığını takip etmenin, sızıntıları tespit etmenin ve maliyetleri bölmenin en iyi yoludur.

Biyogaz ve çevre

Çevresel kurallara uymak için alev gazı ve baca gazı ölçümü gereklidir. Termal kütle ölçerler bu amaçla oldukça uygundur. Ayrıca , biyogaz akış ölçer uygulamalarında sindiricilerin çıkışını ölçmek için de standarttırlar.

Gaz akış ölçerler için RFQ

1️⃣ Hangi tip gaz akış ölçerleri mevcuttur?
Cevap: Yaygın tipler arasında termal kütle akış ölçerler, Coriolis kütle akış ölçerler, girdap akış ölçerler, değişken alanlı (rotametre) ve diferansiyel basınç akış ölçerler bulunur. Seçim, gaz türüne, akış aralığına, basınca, sıcaklığa ve gereken hassasiyete bağlıdır.

2️⃣ Uygulamam için doğru gaz akış ölçeri nasıl seçerim?
Cevap: Gaz bileşimi, akış hızı aralığı, basınç, sıcaklık, boru boyutu ve montaj yeri gibi parametreleri ve bütçenizi göz önünde bulundurmalısınız. Gaz temiz ve kuruysa, termal kütle akış ölçer uygundur. Yüksek basınçlı veya karışık gazlar için Coriolis veya girdap akış ölçerler daha iyi seçeneklerdir.

3️⃣ Bir gaz akış ölçer farklı gazları ölçebilir mi?
Cevap: Coriolis veya termal kütle akış ölçerler gibi bazı akış ölçerler birden fazla gazı ölçebilir, ancak termal kütle akış ölçer için gaz türünü değiştirdiğinizde gaz vericilerinde bazı ayarlara ihtiyaç duyulur.

4️⃣ Gaz kütle akış ölçeri ile hacimsel akış ölçer arasındaki fark nedir?
Cevap: Bir kütle akış ölçer, sıcaklık ve basınçtan bağımsız olarak kütle akış hızını (örneğin kg/sa, Nm³/sa) doğrudan ölçer. Hacimsel akış ölçer ise basınç ve sıcaklığa bağlı olarak değişen gerçek hacmi (örneğin m³/sa) ölçer. Daha fazla bilgi için yukarıdaki "Temel Prensip: Gerçek ve Standart Akış (Hacimsel ve Kütle)" bölümüne bakabilirsiniz.

5️⃣ Gaz akış ölçer aşındırıcı gazlar için kullanılabilir mi?
Cevap: Evet, ıslatılan malzemeler uyumluysa. Coriolis akış ölçerler, aşındırıcı gazlar için uygun olan 316L paslanmaz çelik, Hastelloy, titanyum veya tantaldan yapılabilir. PTFE astarlı metal borulu akış ölçerler de aşındırıcı gazları ölçebilir.

6️⃣ Gaz sayacı montajı için gerekli düz boru uzunluğu nedir?
Cevap: Tipe bağlıdır. Örneğin, girdap ve diferansiyel basınç akış ölçerler 10D giriş ve 5D çıkış düz hatlarına ihtiyaç duyar. Coriolis akış ölçerler genellikle minimum düz hat uzunluğu gerektirir.

7️⃣ Bir gaz akış ölçer ne kadar doğrudur?
Cevap:
Doğruluk türe göre değişir:
Coriolis: ±%0,5
Termal kütle: okumanın ±1–2%'si
Girdap: ±%1
Değişken alan: ±2–5%

8️⃣ Gaz akış birimlerini m³/h ile Nm³/h arasında nasıl dönüştürebilirim?
Cevap: Şu formülü kullanın:

Bu, sıcaklık ve basınç farklılıklarını telafi eder.

Bir gaz akış ölçer çok düşük akış hızlarını kaldırabilir mi?
Cevap: Evet. Termal kütle akış ölçerler ve Coriolis akış ölçerler, laboratuvar veya gaz dozajlama uygulamaları gibi küçük veya mikro akış hızları için idealdir.

Sonuç: Gaz Ölçümünde Partnerinizi Seçmek

Mevcut birçok model arasından doğru dijital gaz akış ölçeri seçmek, uygulamanızın ve bütçenizin kapsamlı bir analizine bağlı kritik bir mühendislik kararıdır. Bir türbin ölçer, doğal gazın depolanması için mükemmel olsa da, basınçlı hava izleme için termal kütle ölçer daha üstün bir seçimdir. En geniş gaz yelpazesinde en yüksek doğruluk için Coriolis ölçer rakipsizdir. Bir gaz akış ölçeri seçmeden önce göz önünde bulundurmanız gereken 5 şey hakkında daha fazla bilgi edinmek için okumaya devam edin.
Silver Automation Instruments olarak, gaz akış ölçümü için eksiksiz çözümler sunma konusunda uzmanlaşıyoruz. Deneyimli mühendislerimiz, prosesinizi analiz ederek uygulamanızın kendine özgü zorluklarına özel, sağlam, güvenilir ve hassas bir cihaz önerebilir. Gaz akış ölçer fiyatlarına genel bir bakış veya detaylı danışmanlık için bugün ekibimizle iletişime geçin.
