SRK-100 termal Kütle Akış Ölçer Nasıl Kurulur?

Termal Kütle Akış ölçer, hava, basınçlı hava, büyük gaz, LPG ve benzeri gazları ölçmek için kullanılır, Bu makale esas olarak termal kütle akış ölçer ile ilgili kurulum bilgileri hakkında konuşmaktadır.

Gaz Akış Sensöründen Önce ve Sonra Düz Boru Hattı Uzunluğu

Termal kütle akış ölçerin kurulum konumunun, boru hattındaki gaz veya havanın sabit olduğundan emin olmamız gerektiğinden, T borulardan veya kıvrımlardan, engellerden ve vanalardan vb. Uzakta olması önerilir. kullanıcıların düz uzunluğa sahip olması önerilir. Yukarı akış uzunluğu> on D ve aşağı akış> beş D

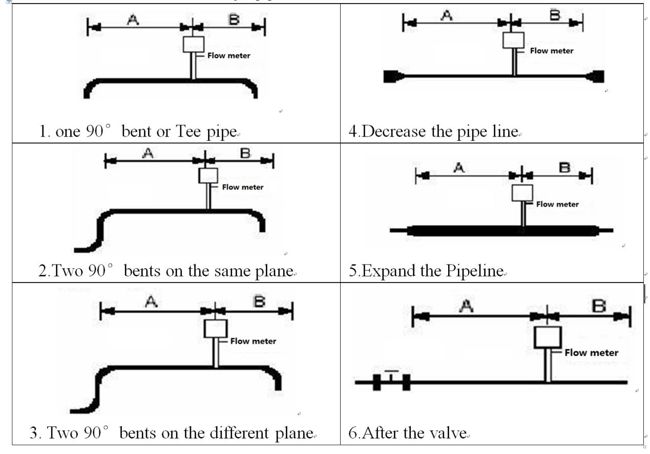

Düz boru hatları için bazı durumları aşağıda listeliyoruz:

Kütle Akış Ölçer Kurulum Resimleri

No.	A-Upstream straight Length needed	B-DownStream Straight length needed
1	15D	5D
2	20D	5D
3	40D	10D
4	15D	5D
5	30D	10D
6	40D	5D

Alan sınırlaması nedeniyle boru hatlarının düz uzunluğu karşılanamıyorsa, son kullanıcılar sorunu çözmek için gaz redresörlerini düşünebilirler.

Yeterince uzun düz uzunlukta borular olmadığında ve boru hatlarında bükülmeler veya valfler varsa, lütfen montaj tavsiyesi için termal kütle akış ölçer üreticisine danışın.

Ekleme Tipi Termal kütle akış ölçer kurulumu

1. Termal akış ölçer probu yerleştirme derinliği gerekli

Hava boru hatlarından geçiyor; borunun farklı noktalarında hava hızı farklıdır. Boru duvarının yakınındaki gaz akış hızı, borunun ortasındakinden daha yavaştır. Termal kütle akış ölçer, aslında gaz hız sensörünü tespit eder; akış, borunun kesit alanına eşittir akış hızı ile çarpılır.

Q = SV

S1 = πR2

S2 = ab

S = borunun kesit alanı

R = Yuvarlak borunun yarıçapı

a, b = kare borunun yan uzunluğu

V = gaz akış hızı

Q = kütle akışı

Termal kütle akış ölçer, boru hattının bir nokta gaz hızını ölçmektedir; bu nokta, yukarıdaki formülü uygularken ortalama hız noktası olmalıdır. Sensör, kurulum sırasında ortalama hız noktasına yerleştirilmelidir.

2. Tasarım standardına göre, SRK-100 termal kütle akış ölçer aşağıdaki şekilde kurulmalıdır:

Yeterince uzun düz borular olduğunda veya boru çapı ＞ Ø250 olduğunda, sensör boru hattının kısmında olmalıdır.

Düz boru kısa olduğunda veya boru çapı≤Ø250 olduğunda, sensör boru hattının ½'sinde olmalıdır.

3. Yerleştirme türü ve çıkarma

1) Boru hattında bir Ø20 delik açın, bir nipel tabanını kaynaklayın, nipel imalatçı tarafından sağlanacaktır.

2) Gaz sızıntısını önlemek için imalatçı tarafından küresel vana sağlanacaktır.

Kablo Montajı

1. Çoğu durumda, güç sağlamak için bükülü çift kablo kullanılabilir.

2.Hafif kablo da kullanılabilir, örneğin 3 × 33 / 0.2 veya RVVP. Çekirdek tel Ø0.5'in üzerinde olmalıdır.

3. Akış ölçere su akışını önlemek için kabloyu aletlere bağlarken kablo aletlere göre daha alçak olmalıdır.

4. Ex-flowmetre için Ex-flexible borular kullanılmalıdır; Kablonun dış çapı kablo rakorlarının kimliğiyle eşleşmelidir. Sızdırmazlık contası fabrika tarafından temin edilmelidir.

Elektriksel bağlantı

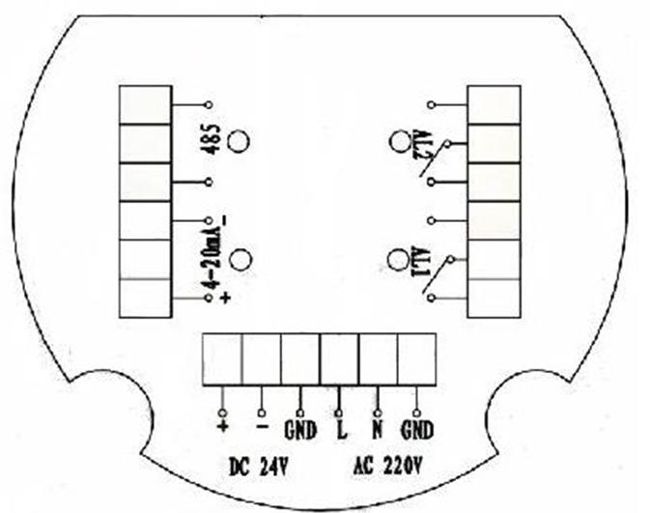

Kompakt tip kütle hava akış ölçer kablolaması

1) Muhafaza iç devreye bağlanamaz, ancak kablolamaya bağlanır.

2) Güç kaynağı, güç kaynağını değiştirebilir.

Compact Thermal Mass Flow meter Wiring

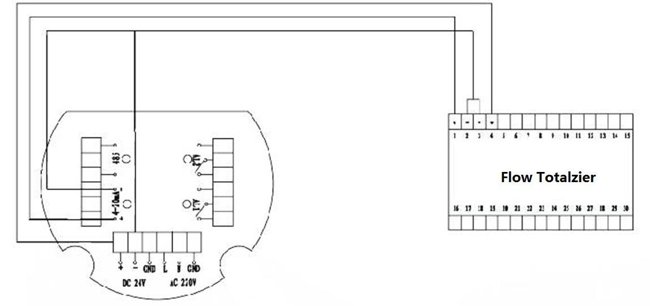

Uzaktan Tip Kablolama

Remote Type Thermal Mass Flow meter Wiring

Red-Red	Power supply+
Black-Black	Power supply- & meter 4-20mA outputnegative(-)
White-White	meter 4-20mA output positive(+)

Uzak tip termal kütle akış ölçer 3 kablolu sistemdir, bunlardan ikisi güç kaynağı, biri sinyal çıkışı içindir.
