Dijital Endüstriyel Akış Ölçer Seçimi İçin Hızlı Bir Kılavuz

Dijital Akış Ölçer Nedir?

dijital akış ölçer, endüstriyel boru sistemlerinde sıvıların, gazların veya buharın akış hızını elektronik sensörler ve dijital sinyal işleme teknolojisi kullanarak ölçen gelişmiş bir cihazdır. Analog göstergeli mekanik akış ölçerlerin aksine, dijital akış ölçerler akış ölçümlerini dijital olarak görüntülenebilen ve kontrol sistemlerine iletilebilen elektronik sinyallere dönüştürür. Magmetre, ultrasonik akış ölçer, Coriolis etkisi, termal kütle transferi, vericiye sahip rotametreler veya vortex shedding gibi farklı ölçüm prensiplerini kullanırlar; tür ve uygulamaya bağlı olarak değişir.

Dijital akış ölçerler birçok önemli avantaj sunar: yüksek ölçüm doğruluğu, frekans, pulse, 4-20mA, HART, PROFIBUS veya Modbus gibi çıkışlar aracılığıyla gerçek zamanlı veri iletimi ve otomasyon sistemleri ile sorunsuz entegrasyon.

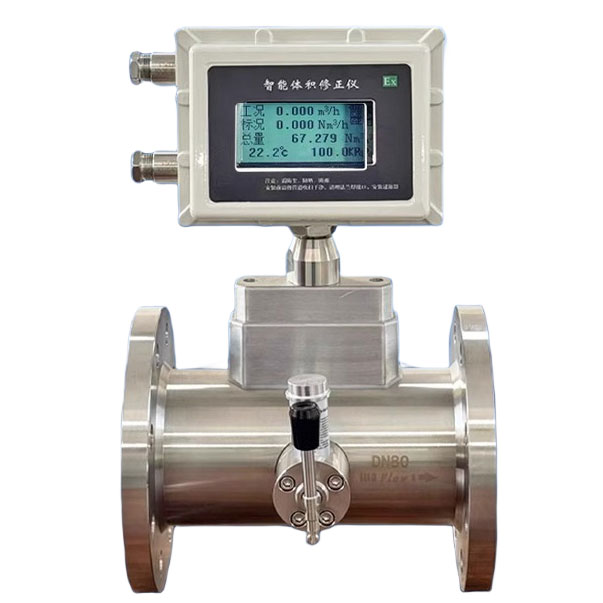

Genellikle anlık akış hızı, toplam hacim, sıcaklık ve diğer proses parametrelerini gösteren LCD ekranlarla donatılmıştır.

Doğruluk, verimlilik ve uzun vadeli güvenilirlik söz konusu olduğunda, dijital endüstriyel akış ölçerler mekanik muadillerinin çok üzerinde yer alır. İzlediğiniz ortam su, gaz, yağ, yüksek viskoziteli sıvılar veya korozif kimyasallar olsun, doğru dijital akış ölçer seçmek endüstriyel operasyonlarınızda doğru ölçümler ve optimum performans sağlar.

Bu rehberde, en yaygın dijital akış ölçer türlerini inceleyeceğiz, özelliklerini karşılaştıracağız ve satın alma öncesinde nelere dikkat etmeniz gerektiğini açıklayacağız.

Dijital Akış Ölçer Türleri (ve Karşılaştırmaları)

Endüstriyel ortamlarda kullanılan birkaç dijital akış ölçer türü vardır. Her biri farklı bir prensip ile çalışır ve belirli uygulamalara uygundur. İşte hızlı bir genel bakış:

Elektromanyetik Akış Ölçer

Manyetik akış ölçerler, elektromanyetik akış ölçer veya magmetre olarak da bilinir, bir sıvının manyetik alan içinde akarken ürettiği voltajı ölçerek akış hızını hesaplar. Dijital magmetreler MODBUS, 4-20mA, pulse, frekans, HART veya PROFIBUS-DP dijital iletişim seçenekleri ile sunulabilir. Daha fazla bilgi için Profibus DP dijital su akış ölçer kılavuzuna bakabilirsiniz.

Elektromanyetik akış ölçerler, belediye su dağıtımı, endüstriyel tesislerde dijital sıcak su akış ölçer sistemleri ve tarım uygulamalarında dijital üretim su akış ölçer kurulumları dahil olmak üzere dijital su akış ölçer uygulamalarında özellikle popülerdir. Daha küçük boru hatları için, 2 inç dijital su akış ölçer doğruluk ve uygun fiyat dengesini sunar.

Ultrasonik Akış Ölçer

Ultrasonik dijital akış ölçer, sıvıların ve bazen gazların boru içindeki akış hızını belirlemek için ultrasonik ses dalgaları kullanan bir ölçüm cihazıdır. Dijital ultrasonik akış ölçer 4-20mA ve MODBUS RTU iletişim ile çalışır.

Coriolis Akış Ölçer

Hacim ölçen birçok akış ölçerin aksine, Coriolis ölçerler sıvının veya gazın kütle akışını doğrudan ölçer; bu, hassasiyetin kritik olduğu durumlarda özellikle önemlidir.
Dijital Coriolis akış ölçer, çeşitli endüstriyel otomasyon ihtiyaçlarına uygun frekans çıkışı, standart 4-20mA analog sinyal ile HART ve dijital bus protokolleri (MODBUS) gibi iletişim seçenekleri sunar; isteğe bağlı olarak Foundation Fieldbus (FF) arayüzü de seçilebilir.

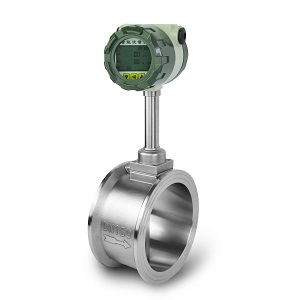

Vorteks Akış Ölçer

Vorteks Dijital Akış Ölçer, sıvıların, gazların veya buharın akış hızını, akış yolunda sabit bir engelden (blöf cismi) geçerken oluşan vorteksleri (dönme desenlerini) tespit ederek ölçen bir akış ölçer türüdür. Dijital vorteks tip ölçer, 4-20mA, darbe/frekans, HART veya Modbus RTU iletişimine sahip olabilir.

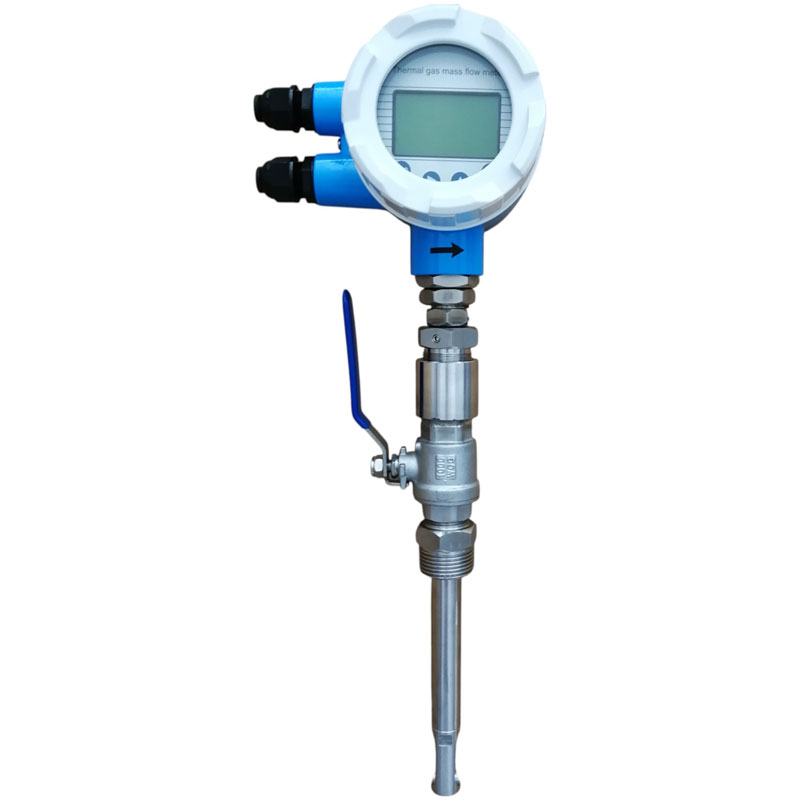

Termal Kütle Akış Ölçer

Termal Kütle Akış Ölçer, gazların gerçek kütle akışını ısı transferi kullanarak ölçer ve sıcaklık veya basınç değişikliklerinden etkilenmeyen hassas okumalar sağlar; hacim veya hız ölçen ölçerlerin aksine. Dijital termal kütle akış ölçer, standart 4-20mA analog sinyal, MODBUS ve HART iletişim protokolleri dahil olmak üzere çeşitli çıkış seçenekleri sunar.

Termal kütle akış ölçerler, dijital doğal gaz akış ölçer kurulumları, laboratuvarlardaki dijital azot gazı akış ölçer uygulamaları ve üretim tesislerinde dijital basınçlı hava akış ölçer sistemleri için tercih edilen ölçerlerdir. Bu ölçerler, çeşitli endüstriyel uygulamalarda dijital gaz akış ölçerler için olağanüstü doğruluk sağlar.

Karşılaştırma Özet Tablosu

Facteurs clés à considérer lors du choix d’un débitmètre numérique

Maintenant que vous connaissez les différents types de débitmètres numériques et leur fonctionnement, l'étape suivante consiste à évaluer soigneusement plusieurs facteurs critiques et à les aligner sur le type de débitmètre approprié.

✅ Type de fluide
S'agit-il d'un liquide ou d'un gaz ? Est-il propre, sale, conducteur ou visqueux ? Cela réduira rapidement vos options. Si le liquide est très visqueux, comme la mesure de flux de mélasse, d'asphalte, de fructose ou de résine, vous devez également fournir ces informations sur la viscosité à votre fournisseur de débitmètres. Pour les débitmètres numériques pour liquides, comprendre la conductivité du fluide est crucial pour choisir entre les technologies électromagnétiques et autres.

✅ Plage de débit
Évaluez les débits volumétriques minimum et maximum du processus par rapport au rapport turndown et à la plage de fonctionnement du débitmètre. Une mesure précise nécessite que le débit reste dans la plage calibrée du débitmètre. Pour les débits inférieurs à la limite de détection du débitmètre, un débitmètre ultra-faible (ml/min) ou micro-débitmètre doit être sélectionné. Pour les débits dépassant la plage supérieure, envisagez de surdimensionner le débitmètre ou d'augmenter le diamètre nominal de la canalisation pour éviter les erreurs de mesure et maintenir l'adéquation du nombre de Reynolds.

✅ Exigences de précision
Avez-vous besoin d'une mesure précise ou d'une estimation générale du débit ? Les débitmètres Coriolis offrent la plus grande précision, tandis que les débitmètres vortex sont généralement « suffisants » pour de nombreux processus. Par exemple, pour la mesure de fuel ou de GPL impliquant des transactions commerciales, nous choisissons un débitmètre CORIOLIS, mais pour beaucoup d'équipements de chaudière, un débitmètre vortex suffit pour obtenir la consommation de vapeur. Pour les applications de transfert de propriété impliquant des systèmes débitmètre numérique d'huile ou débitmètre numérique de diesel, la précision est primordiale.

✅ Conditions d’installation
Pensez à la taille de la canalisation, aux exigences de ligne droite, à l'espace disponible et aux conditions environnementales (température, pression, vibrations).

✅ Sortie et connectivité

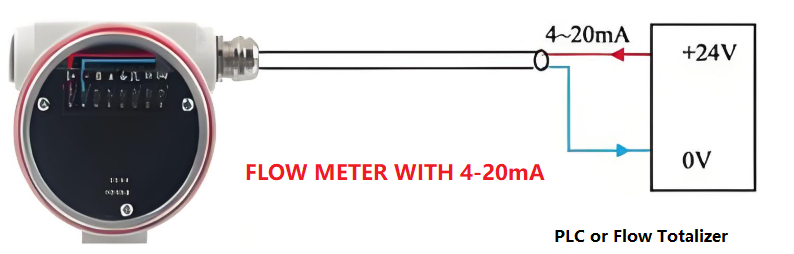

La plupart des débitmètres numériques offrent diverses sorties comme 4-20 mA, Modbus, fréquence, Profibus DP ou impulsion. Choisissez en fonction de votre système de contrôle ou de l'intégration SCADA. De nombreuses installations nécessitent un débitmètre d'eau numérique avec sortie ou un débitmètre gaz avec sortie 4-20mA pour une intégration fluide aux systèmes d'automatisation existants.

✅ Maintenance et coût total
Les débitmètres numériques nécessitent généralement moins de maintenance que les mécaniques, mais certains types haut de gamme (comme les Coriolis) peuvent impliquer des coûts initiaux plus élevés.

Applications pratiques des débitmètres numériques

Les débitmètres industriels numériques sont largement utilisés dans diverses industries où la précision et le contrôle basé sur les données sont essentiels. Chaque type de débitmètre est optimisé pour une condition spécifique de fluide et un environnement de processus donné :

Eau et traitement des eaux usées : Les débitmètres électromagnétiques (mag meters) sont idéaux pour mesurer les liquides conducteurs comme l'eau traitée, les eaux usées et les flux de dosage chimique. Pour les applications générales, les solutions numériques fournissent des performances fiables, tandis que les unités avec affichage numérique offrent une surveillance locale pratique. Explorez les différents types de débitmètres numériques pour l’eau pour trouver la meilleure solution à votre application.

Industrie pétrolière et gazière : Les débitmètres Coriolis et vortex sont largement utilisés pour mesurer le pétrole brut, les carburants raffinés, le GPL et le flux de vapeur. Leur polyvalence les rend adaptés aux opérations en amont et en aval.

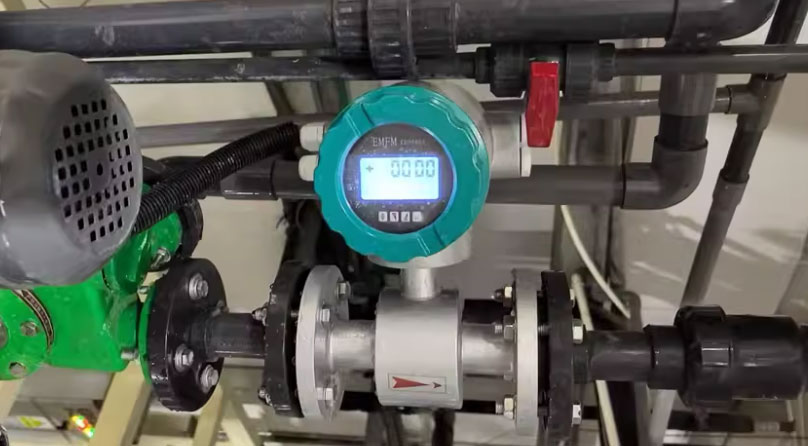

Usines chimiques et pétrochimiques : Les débitmètres ultrasoniques et Coriolis fournissent une mesure de flux non intrusive ou directe pour les fluides corrosifs ou visqueux. Pour les environnements chimiques agressifs, un débitmètre chimique numérique avec des matériaux appropriés est essentiel pour la fiabilité et la sécurité à long terme.

HVAC et gestion de l'énergie : Les débitmètres thermiques massiques surveillent avec précision l'air comprimé, l'azote et le gaz naturel pour l'optimisation énergétique. Pour les systèmes d'air comprimé, un débitmètre numérique pour air comprimé ou un débitmètre d’air avec sortie numérique fournit des données de consommation en temps réel. Les installations préfèrent souvent un débitmètre d’air avec affichage numérique pour une surveillance locale facile.

Industrie alimentaire et boissons : Les débitmètres mag ou Coriolis sanitaires assurent une mesure hygiénique et précise du lait, du sirop ou des ingrédients liquides.

En comprenant votre application et votre environnement de processus, vous pouvez sélectionner un débitmètre numérique offrant un équilibre parfait entre précision, durabilité et facilité d'intégration.

Alternatif Akış Ölçer Teknolojileri

Yukarıda ele alınan ana türler en yaygın dijital akış ölçerler olsa da, belirli uygulamalar için dikkate alınması gereken ek teknolojiler vardır:

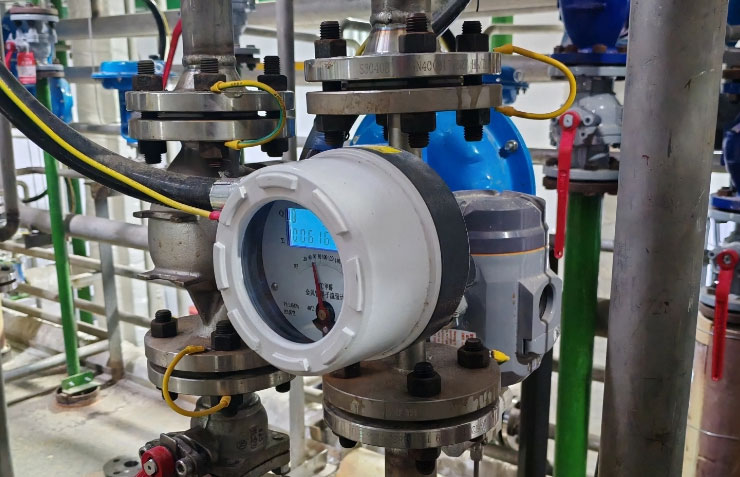

Dijital Rotametre Akış Ölçerler: Dijital rotametre akış ölçer, geleneksel rotametrelerin görsel basitliğini dijital çıkış özellikleriyle birleştirir. Hava ölçüm uygulamaları için, dijital rotametre hava akış ölçer hem görsel doğrulama hem de elektronik sinyal iletimi sağlar. Bu ölçerler, yüksek basınç ve sıcaklık uygulamaları için dijital metal boru rotametre modelleri dahil çeşitli konfigürasyonlarda mevcuttur.

Pozitif Yer Değiştirmeli Ölçerler: Özellikle viskoz sıvılarla düşük akış hızında yüksek doğruluk gerektiren uygulamalar için, oval dişli dijital ölçer düşünülebilir. Bu ölçerler ayrıca, yerinde gösterim ve toplamlaştırıcı fonksiyonlar sunan dijital ekranlı oval dişli akış ölçer birimleri olarak da mevcuttur.

Kütle Akış Kontrol Cihazları: Laboratuvar veya yarı iletken üretim ortamlarında hassas gaz akış kontrolü için, dijital kütle akış kontrol cihazları ölçüm ve kontrol yeteneklerini tek bir cihazda sunar. Bu birimler, kritik proseslerde doğru akış hızını korumak için gereklidir.

Özel Termal Kütle Ölçerler: En yüksek doğruluk gerektiren gelişmiş gaz ölçüm uygulamaları için, çok noktalı kalibrasyon ve sıcaklık kompanzasyonu sunan dijital termal kütle akış ölçer geniş akış aralıklarında üstün performans sağlar.

Endüstriye Göre Önerilen Akış Ölçerler

Aşağıda, endüstriniz veya akışkan türünüz için uygun akış ölçeri seçmenize yardımcı olacak hızlı bir referans tablosu bulunmaktadır:

Akışkan özelliklerinize ve proses koşullarınıza uygun doğru ölçeri seçmek, uzun vadede stabil operasyon ve güvenilir ölçümler sağlar. Kapsamlı su sistemi izleme için, güvenilir bir su akış ölçer etkili proses kontrolünün temelini oluşturur.

Gelişmiş Özelliklere Sahip Dijital Akış Ölçerler

Modern dijital akış ölçerler sadece temel ölçüm yetenekleri sunmaz. Birçok model artık işlevselliği ve kullanıcı deneyimini artıran gelişmiş özellikler içerir:

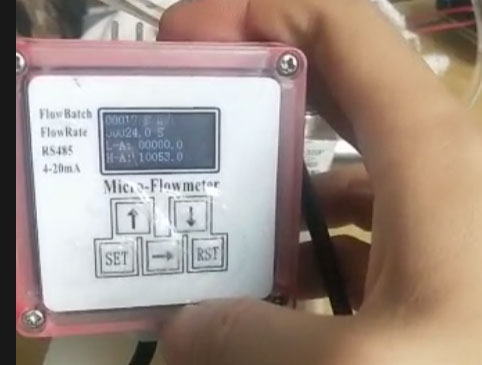

Toplamlaştırıcı Fonksiyonlar: Toplamlaştırıcıya sahip dijital akış ölçer, anlık akış hızı ile birlikte kümülatif akış ölçümü sağlar, hassas parti kontrolü ve tüketim takibi yapılmasına olanak tanır. Bu özellik, faturalama, kimyasal dozaj ve envanter yönetimi uygulamaları için özellikle değerlidir.

Çok Parametreli Gösterim: Coriolis akış transmitteri gibi gelişmiş ölçerler, akış hızı, toplam hacim, sıcaklık, basınç ve yoğunluğu aynı anda gösterebilir. Bu kapsamlı veri sunumu, birden fazla alet ihtiyacını azaltır ve operatörlere süreç görünürlüğünü tek bakışta sağlar.

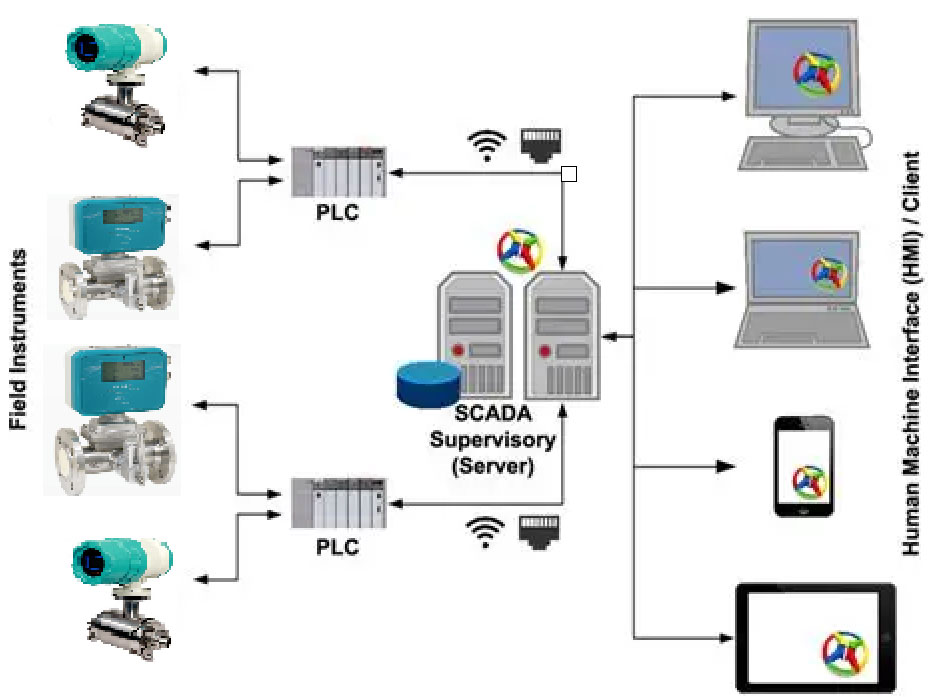

Veri Kaydı ve İletişim: Modern dijital akış ölçerlerin çoğu, veri kaydedici ile entegre olur ve Modbus RTU/TCP, HART, Profibus ve diğer protokolleri destekler. Bu bağlantı, Endüstri 4.0 ortamlarına ve uzaktan izleme sistemlerine sorunsuz entegrasyon sağlar.

Otomatik Tanılama: Premium dijital akış ölçerler, sensör sağlığını, sinyal kalitesini ve sistem performansını sürekli izleyen otomatik tanılama özelliklerine sahiptir. Bu ölçerler, ölçüm hatası veya ekipman arızası oluşmadan önce operatörleri potansiyel sorunlar hakkında uyarabilir.

Sıkça Sorulan Sorular (SSS)

S1: Dijital akış ölçerin mekanik olandan temel avantajı nedir?
C: Dijital akış ölçerler, hassas ve tekrarlanabilir ölçümler sunmak için gelişmiş sensörler ve elektronikler kullanır; dijital çıkışlar (4-20mA, Modbus vb.) sağlar ve kontrol sistemleriyle entegrasyonu basit ve güvenilir hale getirir.

S2: Tek bir dijital akış ölçer hem gaz hem de sıvıyı ölçebilir mi?
C: Genel olarak hayır — farklı akış ölçer teknolojileri belirli madde durumları için tasarlanmıştır. Örneğin, elektromanyetik ve oval dişli akış ölçerler sıvılar için, vorteks ve termal kütle akış ölçerler ise gaz ve buhar için uygundur. Çok yönlü gaz ölçümü gerekiyorsa, dijital gaz akış ölçer rehberimizi inceleyin.

S3: Sistemim için doğru akış ölçer boyutunu nasıl belirlerim?
C: Doğru boyut, normal çalışma akış hızınıza bağlıdır. Akış ideal olarak, ölçerin tam ölçek kapasitesinin %30–70 aralığında kalmalıdır; bu, optimum doğruluk ve performans sağlar.

S4: Dijital akış ölçerler hangi sinyal çıkışlarını sağlayabilir?
C: Çoğu dijital akış ölçer 4-20mA, pulse/frekans, röle (alarm) ve dijital iletişim çıkışlarını (RS485/Modbus, HART, Profibus, Ethernet gibi) destekler.

S5: Dijital akış ölçerler, aşındırıcı, yüksek sıcaklık veya yüksek basınçlı ortamlar için uygun mu?
C: Evet. Doğru malzeme seçimi ile — örneğin PTFE kaplı mag ölçerler veya Hastelloy/titanyum Coriolis ölçerler — aşındırıcı sıvıları ölçebilirler. Yüksek sıcaklıklı buhar için, vorteks akış ölçerler tercih edilir.

S6: Dijital akış ölçerlerin kalibrasyonu veya bakımı ne sıklıkla yapılmalıdır?
C: Çoğu dijital ölçer stabil performansa sahiptir ve minimum bakıma ihtiyaç duyar. Ancak, prosesin kritikliği ve düzenleyici gereksinimlere bağlı olarak, kalibrasyonun periyodik olarak (12–24 ayda bir) doğrulanması önerilir.

Neden Silver Automation Instruments'ı Seçmelisiniz?

20 yılı aşkın akış ölçümü ve proses otomasyonu deneyimiyle Silver Automation Instruments, çeşitli endüstriyel ihtiyaçları karşılayacak geniş bir dijital akış ölçer yelpazesi sunar. Portföyümüz şunları içerir:

• Su ve iletken sıvılar için Elektromanyetik Akış Ölçerler
• Müdahalesiz ölçüm için Ultrasonik Akış Ölçerler
• Buhar ve gaz için Vorteks Akış Ölçerler
• Yüksek doğrulukta kütle akışı için Coriolis Akış Ölçerler
• Düşük gaz akışı tespiti için Termal Kütle Akış Ölçerler

4-20mA, Modbus, HART, Profibus-DP, pulse çıkışları ve çeşitli malzeme seçenekleri dahil özelleştirilmiş konfigürasyonlar sunuyoruz. Amacımız, uygun maliyetli, güvenilir ve hassas akış ölçüm çözümleri sağlamak ve teknik destek ile yılların deneyimini sunmaktır.

Doğru dijital endüstriyel akış ölçeri seçmek göz korkutucu olmak zorunda değil. Öncelikle uygulama ihtiyaçlarınızı belirleyin — akışkan türü, akış aralığı ve doğruluk — ve ardından bunları en uygun ölçerle eşleştirin.

Su, gaz, buhar veya kimyasalları ölçüyor olsanız da, daha iyi verimlilik, güvenilirlik ve veri odaklı performans sunan bir dijital çözüm vardır.
