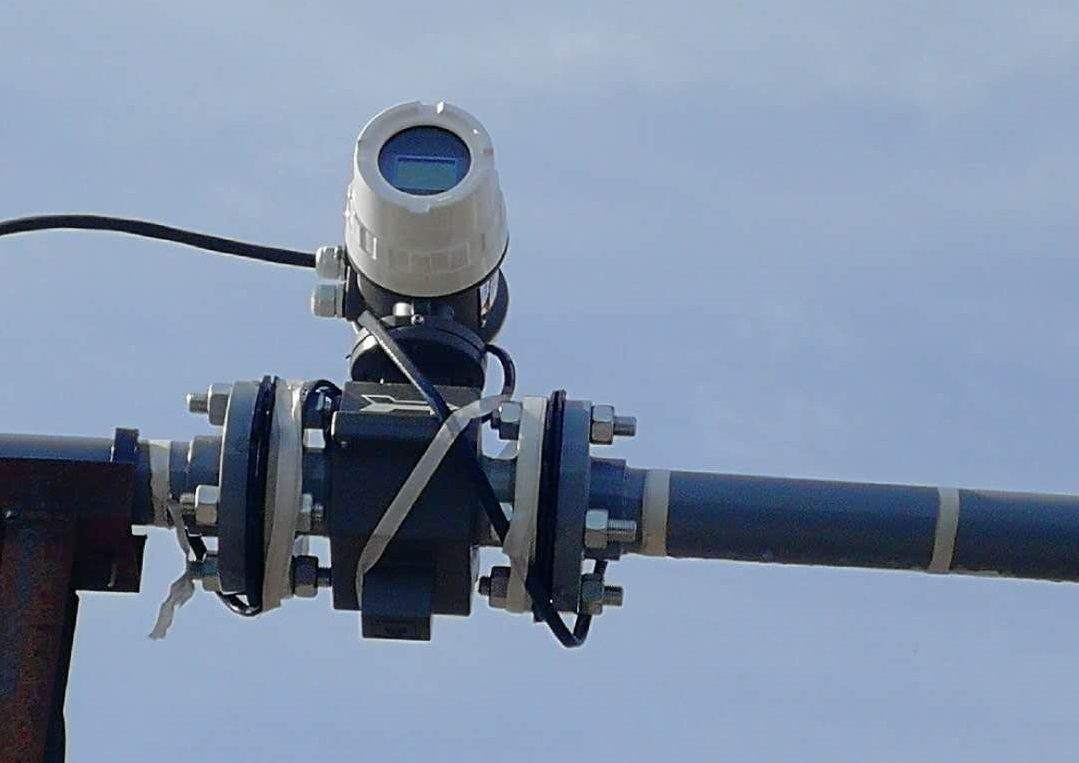

Dijital üretim su akış ölçer

Üretilmiş Su Debimetresi – Petrol Sahası Su Yönetimi için Hassas Ölçüm

Petrol ve gaz üretiminde, üretilmiş su en büyük yan ürünlerden biridir. Bu su, ham petrol ve doğal gaz ile birlikte kuyudan çıkar. Bu su genellikle oluşum suyu, enjeksiyon suyu, tuzlar, yağ damlacıkları ve kimyasallar karışımı içerir. Üretilmiş suyun akışını doğru bir şekilde ölçmek, kaynakları yönetmek, çevresel düzenlemelere uymak ve operasyonel verimliliği artırmak için esastır. İşte bu noktada üretilmiş su debimetresi, petrol sahası operasyonlarında önemli bir cihaz haline gelir.

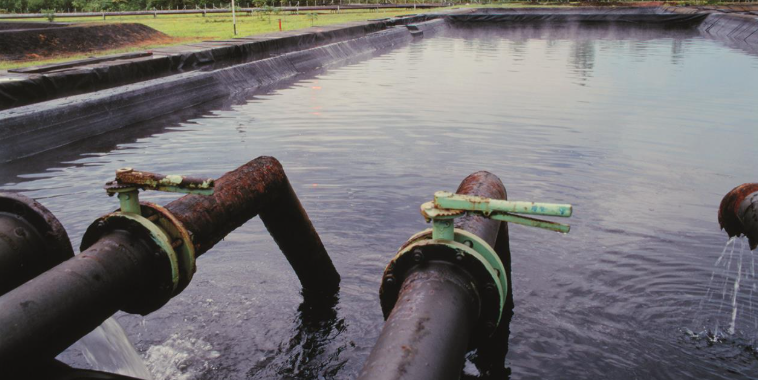

Üretilmiş su

Üretilmiş Su Debimetresi Nedir?

Üretilmiş su debimetresi, üretim sırasında petrol ve gaz akımlarından ayrılan su miktarını ölçmek için kullanılan bir cihazdır. Bu su genellikle işleme, yeniden enjeksiyon veya bertaraf için gönderilir. Debimetreler, ayırıcı çıkışları, işleme hatları ve yeniden enjeksiyon sistemleri gibi kritik noktalara kurulduğunda operatörler, su üretim hızını gerçek zamanlı olarak izleyebilir.

Debimetreler tarafından toplanan veriler, petrol sahası mühendislerinin su-petrol oranını anlamasına, sızıntıları veya proses kayıplarını tespit etmesine ve ayırma verimliliğini doğrulamasına yardımcı olur. Doğru akış verisi olmadan, günlük ne kadar üretilmiş su işlendiğini veya ayırma sistemlerinin ne kadar etkili çalıştığını bilmek neredeyse imkansızdır.

Üretilmiş Su Ölçümünün Önemi

Üretilmiş Su Akış Ölçümü

Üretilmiş su sadece bir yan ürün değildir—petrol sahası operasyonunun önemli bir bölümünü temsil eder. Birçok olgun kuyu için üretilmiş su hacmi, petrol hacminden birkaç kat daha fazla olabilir. Üretilmiş su akışının izlenmesinin birkaç faydası vardır:

1. Proses kontrolü: Akış ölçümü, ayırıcılar, pompalar ve işleme sistemlerinin verimli çalışmasını sağlar.
2. Çevresel uyum: Düzenlemeler genellikle üretilmiş su deşarjı veya yeniden enjeksiyon hacimlerinin doğru raporlanmasını gerektirir.
3. Maliyet yönetimi: Doğru izleme, kayıpları veya hırsızlığı tespit etmeye yardımcı olur ve operasyonel maliyetleri azaltır.
4. Üretim optimizasyonu: Su oranlarını takip ederek, operatörler kuyu performansını değerlendirebilir ve bilinçli üretim kararları alabilir.

Ancak, üretilmiş suyun ölçülmesi, bileşiminin karmaşıklığı nedeniyle temiz su ölçümünden daha zordur.

Üretilmiş Su Ölçümündeki Zorluklar

Üretilmiş su genellikle yağ damlacıkları, askıda katılar ve gaz kabarcıkları içerir ve bu nedenle iki fazlı veya çok fazlı bir sıvıdır. Ayrıca tuz ve kimyasal içeriğe bağlı olarak korozif olabilir. Bu faktörler birkaç zorluk oluşturur:

• Yüksek iletkenlik değişimi: Tuzluluk suyun elektriksel özelliklerini etkiler, bu yüzden anti-korozyon sıvı debimetresi gerekir.
• Yağ ve gaz varlığı: Bazı teknolojiler için yanlış okumalar oluşturur.
• Korozif ortam: 316L paslanmaz çelik veya PTFE kaplama gibi dayanıklı malzemeler gerektirir.
• Akış kararsızlığı: Basınç ve sıcaklık dalgalanmaları doğruluğu etkileyebilir.

Bu nedenle doğru debimetre teknolojisinin seçimi, üretilmiş suyun durumu ve kurulum ortamına bağlıdır.

Üretilmiş Su için Yaygın Debimetre Teknolojileri

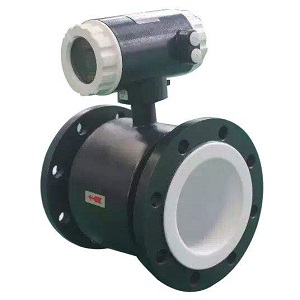

1. Elektromanyetik Debimetre

Elektromanyetik debimetre (mag meter), üretilmiş su gibi iletken sıvıları ölçmek için yaygın olarak kullanılır. Bu cihaz, Faraday’ın elektromanyetik indüksiyon yasasına dayanır; iletken bir sıvı manyetik alan içinden geçerken, akış hızına orantılı bir voltaj oluşturur.

Avantajlar:

• Hareketli parça yok – kirli veya korozif sıvılar için idealdir.
• İletken sıvılar için yüksek doğruluk.
• Geniş boru çaplarına, büyük ayırıcı çıkışları dahil, uygundur.
• Yüksek tuzluluk ve kimyasal içeren suyla çalışabilir.

Sınırlamalar:

• İletken olmayan sıvıları ölçemez (ör. hidrokarbonlar).
• Yüksek miktarda gaz kabarcığı varsa performans etkilenebilir.

İşlenmiş veya ayrılmış üretilmiş su için elektromanyetik debimetreler, maliyet-etkin ve düşük bakım gerektiren bir çözüm sunar.

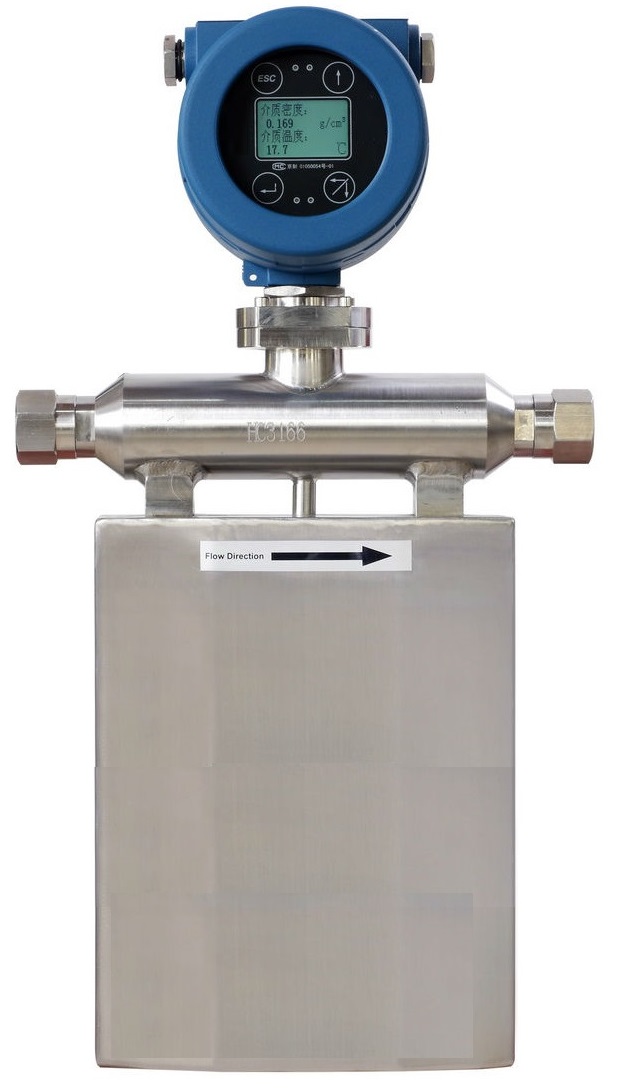

2. Coriolis Kütle Debimetresi

Coriolis debimetresi, sıvı geçerken titreşen boruların sapmasını algılayarak kütle akışını doğrudan ölçer. Üretilmiş su için mevcut en doğru teknolojilerden biridir ve özellikle yoğunluk bilgisi de gerektiğinde idealdir.

Avantajlar:

• Kütle akışı, yoğunluk ve sıcaklığı aynı anda ölçer.
• Yüksek doğruluk (genellikle ±0,1%–0,2%).
• Küçük gaz veya yağ fraksiyonlarına sahip çok fazlı sıvılar için uygundur.
• Akış koşullandırma veya düz boru gerektirmez.

Sınırlamalar:

• Diğer türlere göre daha yüksek maliyet.
• Büyük boru hatlarında basınç kaybı daha yüksek olabilir.

Coriolis debimetreleri, tahliye transferi, proses kontrolü ve kritik akış ölçüm noktaları için en uygunudur; hassasiyetin önemli olduğu durumlarda tercih edilir.

3. Doppler Ultrasonik Debimetre

Üretilmiş su gaz, yağ damlacıkları veya katılar içeriyorsa, Doppler ultrasonik debimetre pratik bir seçenek olabilir. Bu debimetre, sıvıya ultrasonik bir sinyal gönderir ve akışla hareket eden partiküller veya kabarcıklar nedeniyle oluşan frekans kaymasını (Doppler etkisi) ölçer.

Avantajlar:

• Girişimsiz kurulum (kelepçe tipi mevcuttur).
• Kirli, havalı veya çamurumsu üretilmiş su ile çalışabilir.
• Sıvı ile teması olmadığından basınç kaybı yoktur.
• Kolay kurulum ve bakım.

Sınırlamalar:

• Doğruluk, askıda maddelerin yoğunluğu ve tutarlılığına bağlıdır.
• Çok temiz veya berrak su için uygun değildir; temiz su için zaman geçişi ultrasonik debimetre seçilebilir.

Doppler ultrasonik debimetreler atık su, katı maddeli üretilmiş su ve geçici akış izleme için idealdir.

Doğru Üretilmiş Su Debimetresini Seçmek

Üretilmiş su için debimetre seçerken mühendislerin birkaç faktörü dikkate alması gerekir:

• Sıvı özellikleri: Üretilmiş su temiz, yağlı veya katı madde açısından yoğun mu?
• Boru çapı ve malzemesi: Debimetre tasarımı ile uyumluluğu kontrol edin.
• Basınç ve sıcaklık: Proses koşullarına dayanabilecek debimetreleri seçin.
• Kurulum yeri: Düz boru koşullarının uygunluğu ve erişilebilirlik.
• Çıkış ve iletişim: Birçok dijital debimetre, SCADA sistemleri ile entegrasyon için 4–20 mA ve MODBUS RTU desteği sağlar.

Genel olarak:

• Temiz, iletken üretilmiş su için elektromanyetik debimetre kullanın.
• Yüksek doğruluklu kütle ölçümü veya çok fazlı akış için Coriolis debimetresi seçin.
• Kirli veya havalı üretilmiş su için Doppler ultrasonik debimetre tercih edin.

Sonuç

Üretilmiş su akış ölçümü, modern petrol sahası yönetiminin önemli bir parçasıdır. Doğru akış verisi, şirketlerin üretimi takip etmesine, su arıtmayı yönetmesine ve çevresel yükümlülüklere uymasına yardımcı olur. Sıvı koşullarını anlayarak ve doğru debimetre teknolojisini seçerek—Elektromanyetik, Coriolis veya Doppler Ultrasonik—operatörler güvenilir performans ve tutarlı veri kalitesi sağlayabilir.

Doğru üretilmiş su debimetresi seçimi sadece verimliliği artırmakla kalmaz, aynı zamanda operasyonel riskleri azaltmaya, kayıpları en aza indirmeye ve sürdürülebilir petrol sahası su yönetimini desteklemeye yardımcı olur.
