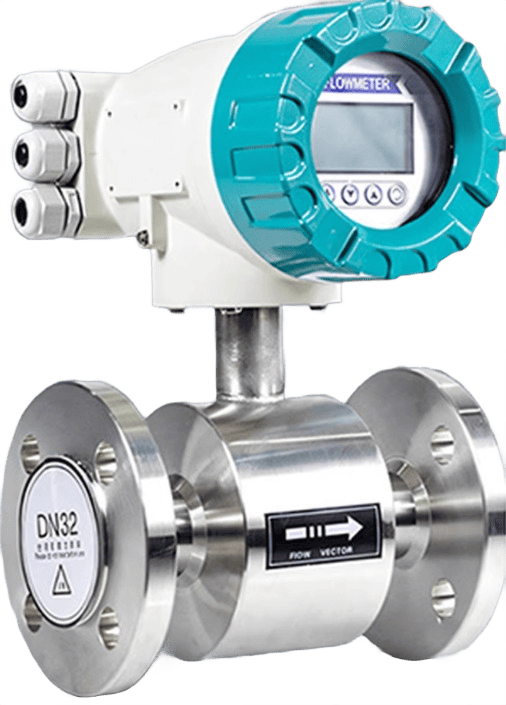

Kimyasal ve Asit Akış Ölçerler için Kapsamlı Kılavuz

Aşındırıcı Kimyasallar ve Asitler için Doğru Akış Ölçer Nasıl Seçilir?

Kimyasal işleme endüstrisinde, sıvıların doğru ve en önemlisi güvenli bir şekilde ölçülmesi yalnızca verimlilik meselesi değil, aynı zamanda temel bir gerekliliktir. Akış ölçüm cihazlarının asitler ve kimyasallarla ilgili kendine özgü ve zorlu bir sorunu vardır. Doğru kimyasal akış ölçeri seçmek, bir mühendisin yapabileceği en önemli şeylerden biridir. Çünkü bazı asitler oldukça aşındırıcı olup normal metallere zarar verebilirken, diğerleri hassas bir şekilde dozlanması gereken değerli çözücülerdir.



Yanlış seçim, akış cihazlarının bozulmasına, tehlikeli sızıntılara, hassas olmayan ölçümlere ve büyük maddi kayıplara neden olabilir. Bu kılavuz, doğru kimyasal ve asit akış ölçümü için gereken araç ve malzemelerin tam bir resmini sunmaktadır. Sorunlar hakkında konuşacak, iş için en iyi ölçüm teknolojilerini ele alacak ve bazı özel kullanımlara göz atacağız. Bu da, agresif ve zorlu akışkanları ölçmesi gereken herkes için eksiksiz bir kılavuz haline getiriyor.

Kimyasalları ve Asitleri Ölçmek Neden Bu Kadar Zor?

Kimyasalların veya aşındırıcı sıvıların işlenmesi, standart bir akış ölçerden daha fazlasını gerektirir. Başlıca sorunlar şunlardır:

• Korozyon: Endişelenmeniz gereken en önemli şey budur. Güçlü asitler veya aşındırıcı sıvılar ve bazlar, karbon çeliği gibi metalleri hızla aşındırarak sayaçların bozulmasına ve tehlikeli sızıntılara neden olabilir.
• Güvenlik: Zehirli veya yanıcı kimyasalların sızıntıları insanlar ve çevre için çok kötü olabilir.
• Kimya endüstrisi her türlü akışkanla çalışır. Bunlara su gibi görünen ince çözücüler, viskoz polimerler, kriyojenik sıvılar ve yüksek sıcaklık akışkanları dahildir. Ayrıca, hidroklorik asit, nitrik asit ve sülfürik asit gibi çok çeşitli asitlerin yanı sıra aşındırıcı asit bulamaçları, alkali çözeltiler ve oksitleyici maddeleri de kapsayan agresif ortamların kullanımı yaygındır.
• Saflık Gereksinimleri: Elektronik veya ilaç gibi alanlarda, akışkanın akış sensörü tarafından kirlenmemesi gerekir.

---

İlk Adım: Malzeme Seçimi Her Şeydir

Başarılı bir [kimyasala dayanıklı akış ölçerin] temeli, akış sensörü yapısının malzemesidir (veya akış sensörünün ıslak parçalarına ne ad veriyoruz). Islanan parçalar (aşındırıcı sıvıyla temas eden herhangi bir bileşen) kimyasal olarak tamamen uyumlu olmalıdır.

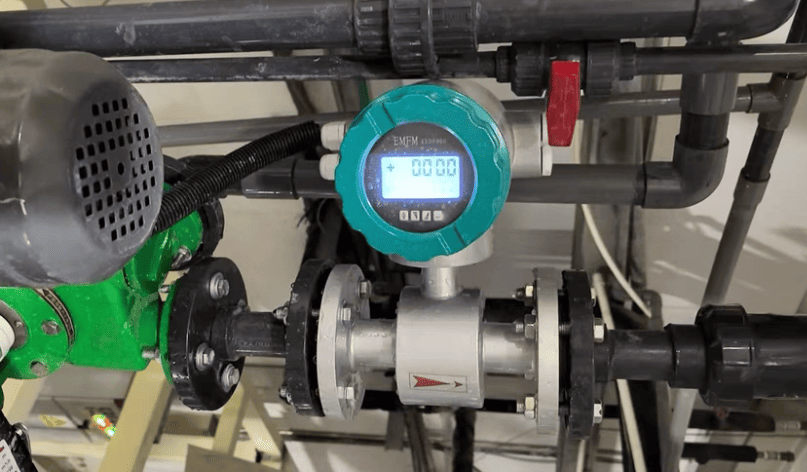

• 316L Paslanmaz Çelik: Daha az agresif kimyasallar, asitler, çözücüler ve yağlar için sağlam, genel amaçlı bir seçim.
• Plastikler (PP, PVDF): Bazı asit ve bazlar için uygun maliyetli seçeneklerdir, sıklıkla [aşındırıcı sıvılar için türbin akış ölçerlerde] kullanılır. Ancak bu tip akış ölçerler yüksek basınca dayanamaz, asit için plastik akış ölçerlerin normal basıncı 1obar civarındadır.

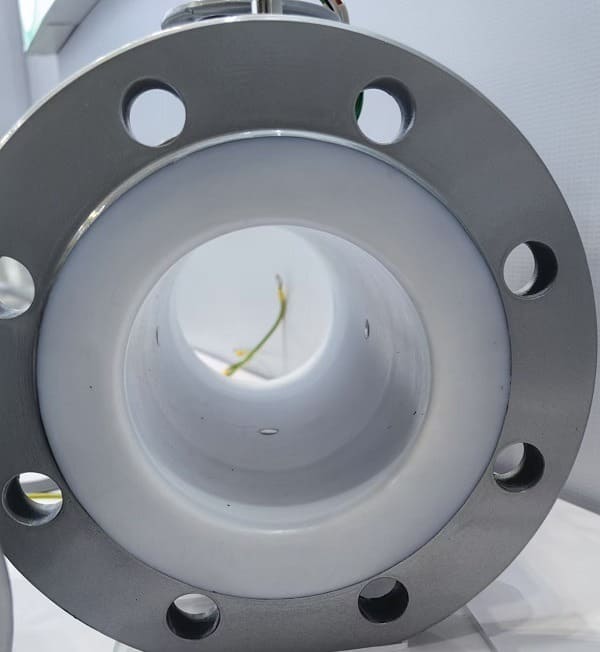

• PTFE/PFA Kaplamalar: Bu floropolimerler, metal bir ölçüm cihazı gövdesinin içine kaplama olarak uygulanır. Neredeyse evrensel kimyasal direnç sunarlar ve asit uygulamalarında manyetik akış ölçerler veya metal borulu rotametreler için standarttırlar.

• Egzotik Alaşımlar (Hastelloy, Tantal, Titanyum) : Paslanmaz çeliğin yetersiz kaldığı en agresif kimyasallar için bu alaşımlar üstün korozyon direnci sağlar. Örneğin, tantal sülfürik asit veya HCL akış ölçümü için mükemmeldir, platin tüm aşındırıcı sıvılar için uygundur, titanyum malzeme ise deniz suyu, potasyum hidroksit, sodyum hidroksit, fosforik asit ve diğer ortamların ölçümü için kullanılabilir.

---

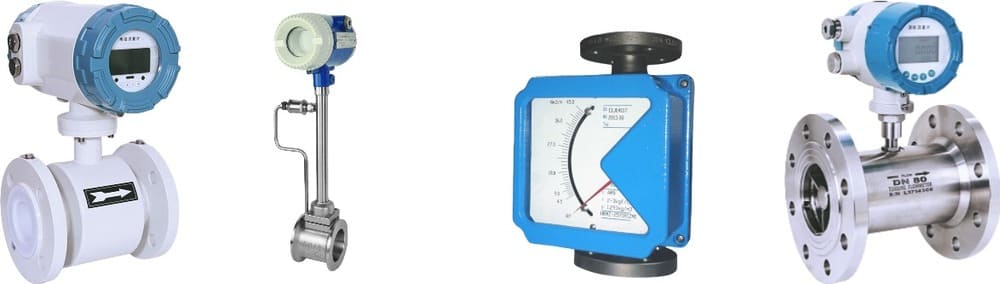

Kimyasal ve Asit Akış Ölçer Teknolojilerine İlişkin Ayrıntılı Bir Kılavuz

Her kimyasal için mükemmel tek bir teknoloji yoktur. Seçim, akışkanın özelliklerine (iletkenlik, viskozite, sıcaklık, basınç, katı madde varlığı), ölçüm amacına ve ayrıca kullanıcının bütçesine bağlıdır.

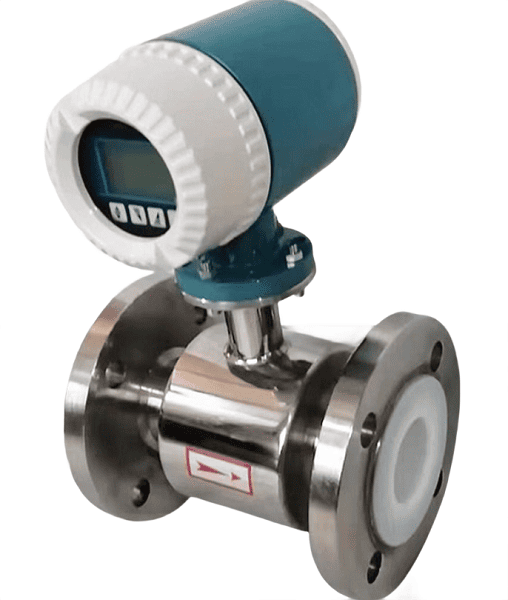

Manyetik Akış Ölçerler: İletken Kimyasallar İçin Standart

Elektromanyetik akış ölçerinizin doğruluğunu ve uzun ömürlülüğünü sağlamak için doğru astar ve elektrot malzemesini seçmek kritik öneme sahiptir. Çok çeşitli asit, alkali ve kimyasal ortamlara uygun ıslak parça malzemelerini kapsayan kapsamlı bir seçim kılavuzu yükledik. Bu belge, özel uygulamanız için en uygun malzemeleri seçmeniz için gereken uzman rehberliğini sağlar.

manyetik akış ölçer elektrotları ve astarları seçim kılavuzu

Manyetik tip asit akış ölçer hakkında daha fazla bilgi edinmek için videoyu izleyebilirsiniz.

---

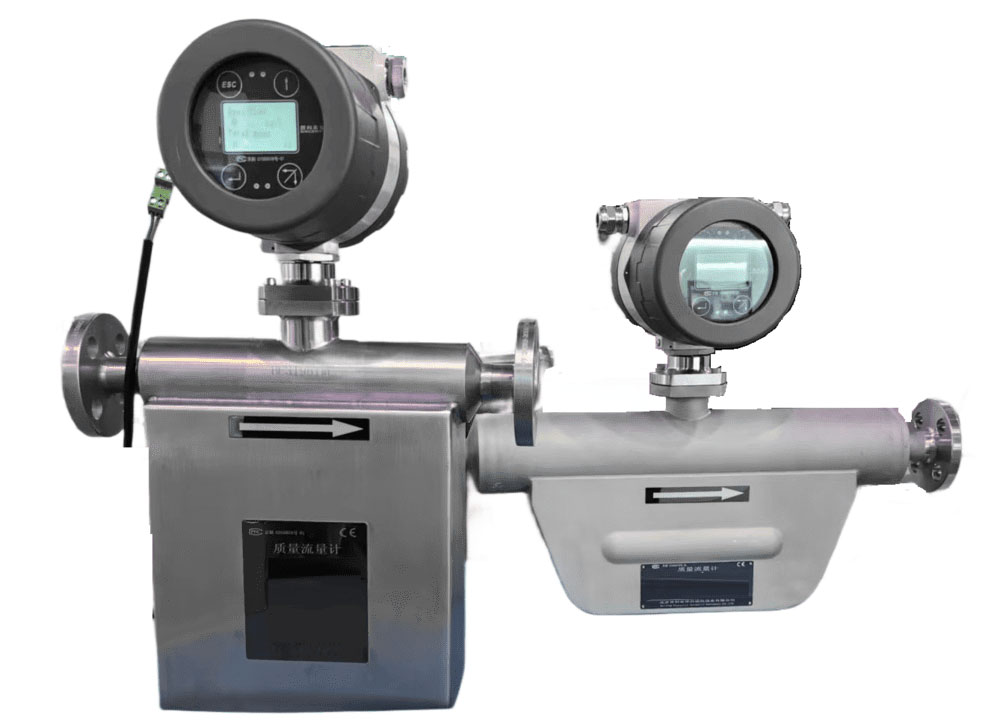

Coriolis Kütle Akış Ölçerler: Üstün Doğruluk ve Çok Yönlülük İçin

---

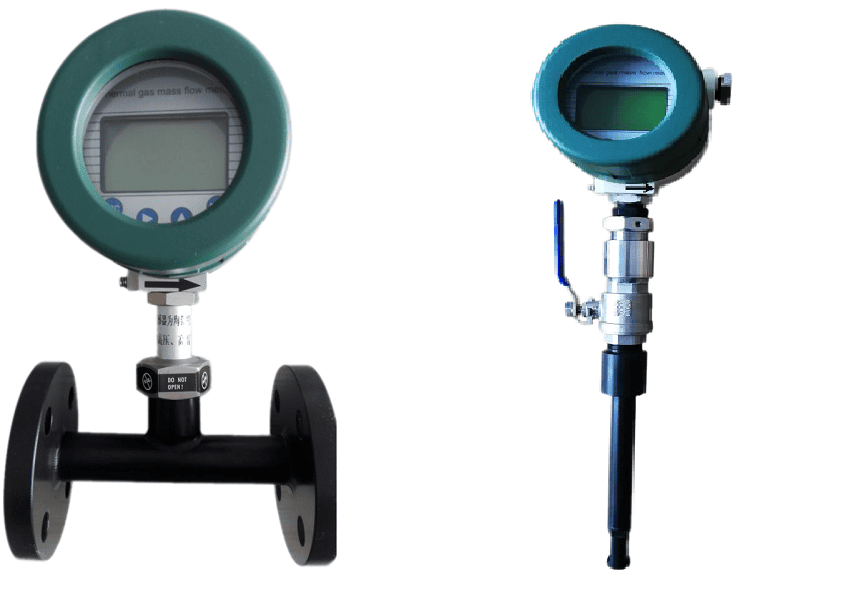

Termal Kütle Akış Ölçerler: Aşındırıcı Gazlar İçin Tercih

---

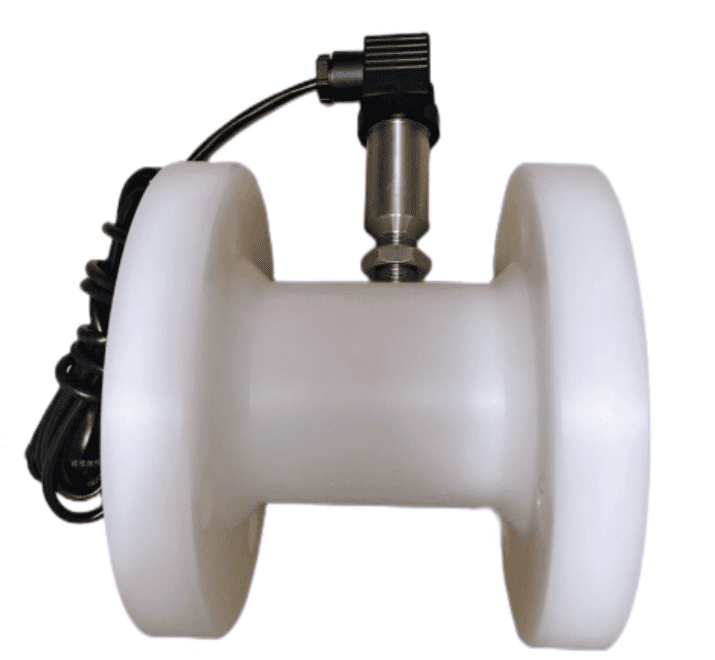

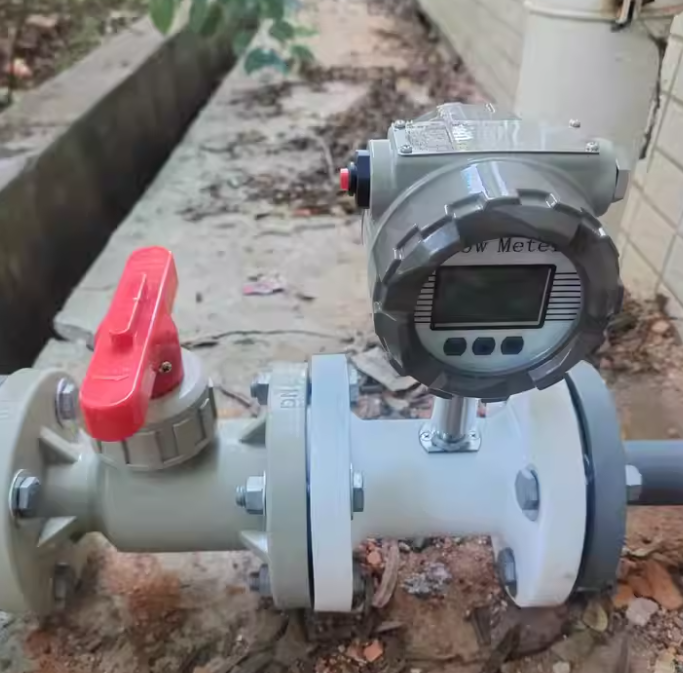

Plastik Akış Ölçerler (Türbin ve Oval Dişli akış ölçer)

---

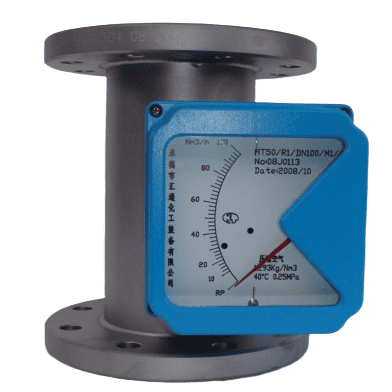

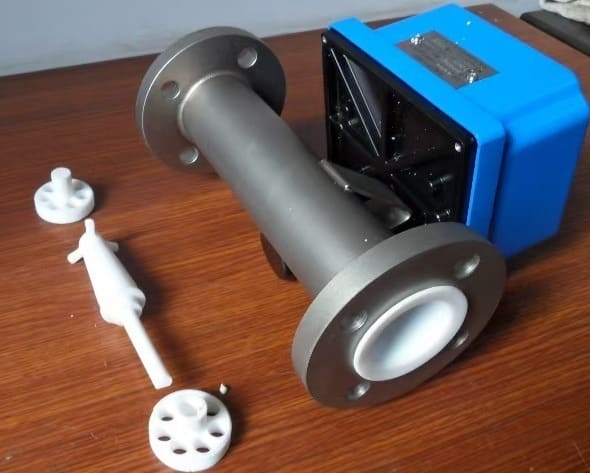

Metal Boru Rotametreleri

---

Aşındırıcı Kimyasallar için Debimetre Karşılaştırması

Belirli Ölçüm Zorluklarını Çözme

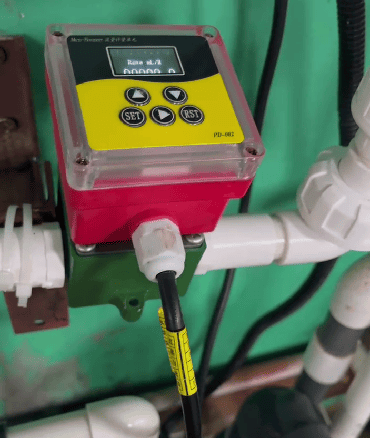

Düşük Akış Hızlarının Ölçülmesi ve Kimyasal Dozajlama

Hassas kimyasal dozajlama, çok küçük hacimleri doğru bir şekilde ölçebilen bir akış sensörü gerektirir. Mikro Coriolis ölçüm cihazları ve küçük pozitif deplasmanlı ölçüm cihazları özellikle bu amaç için tasarlanmıştır. Laboratuvarlarda, pilot tesislerde ve katkı enjeksiyon sistemlerinde düşük akışlı kimyasal ölçüm uygulamaları için bir [düşük akışlı kimyasal akış ölçer] seçmek kritik öneme sahiptir. Bu [aşındırıcı sıvılar için küçük akış ölçerler] , en küçük miktarların bile yüksek hassasiyetle ölçülmesini sağlar. Bu mikro kimyasal akış ölçer, düşük akış birimi ml/dak (veya ccm akış birimi) veya kg/sa ya da g/sa (gram/saat) olarak kullanılabilir. Aşağıdaki video, kimyasal ölçüm için bir mikro kütle akış ölçeri göstermektedir.

Yüksek Sıcaklık ve Basınçlarla Başa Çıkma

Kimyasal prosesler genellikle yüksek sıcaklık ve basınçlar içerir ve bu da sağlam bir sayaç yapısı gerektirir. Debimetre tipi, sensör malzemeleri, flanş değerleri ve sensör tasarımı seçimi çok önemlidir. Bu koşullarda, özel bir [aşındırıcı gaz veya sıvı için basınç vericisi] ile basıncı doğru bir şekilde ölçmek de önemlidir. SH-CMF Coriolis debimetremiz, 350°C'ye kadar sıcaklıklardaki aşındırıcı ortamları işleyebilir. Buna karşılık, çoğu plastik debimetre, malzeme özellikleriyle sınırlıdır; genellikle maksimum çalışma sıcaklığı 60°C ile 100°C arasındadır ve basınç değeri 145 psi'dir.

---

Uygulamalar: Belirli Kimyasallar için Akış Ölçerler

Bir [kimyasal asit akış ölçerin] gerçek testi, belirli ve zorlu akışkanlardaki performansıdır. Silver Automation Instruments, çok çeşitli ortamlar için kanıtlanmış çözümler sunar.

Güçlü Asitlerin Ölçümü

[Asit dirençli akış ölçer] seçimi tamamen asitin türüne, konsantrasyonuna ve sıcaklığına bağlıdır.

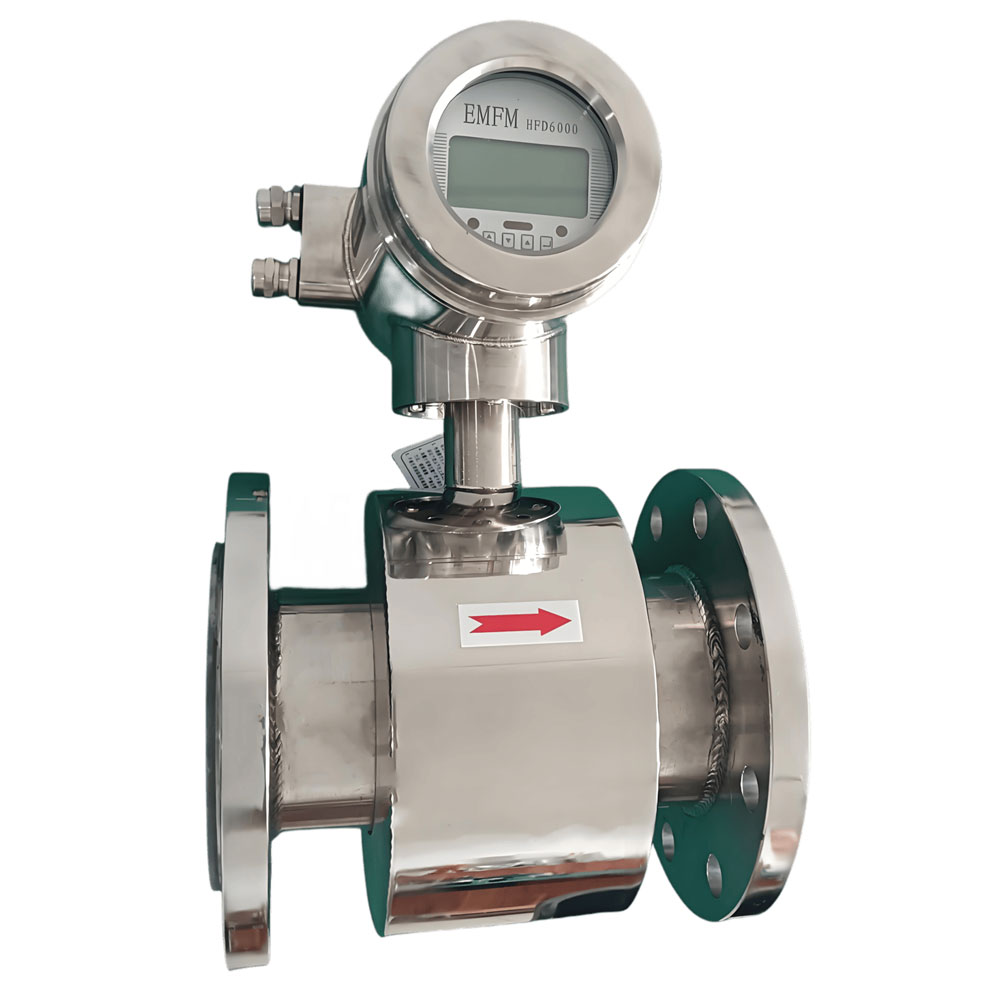

• Hidroklorik Asit (HCl):

PTFE astarlı ve Tantal elektrotlu manyetik akış ölçerler, [ HCl akışını ] ölçmek için mükemmel bir seçimdir. Ancak, yüksek sıcaklıklarda veya yüksek konsantrasyonlarda HCl için, üstün direnç için Platin elektrotlu ve PFA astarlı bir konfigürasyona yükseltmenizi öneririz. Lütfen Dikkat: Standart koşullar için, elektromanyetik akış ölçer için karbon çelik bir muhafaza yeterlidir. Ancak, dış ortam aşındırıcıysa, muhafazayı 304 veya 316 Paslanmaz Çelik ile yükseltebiliriz.

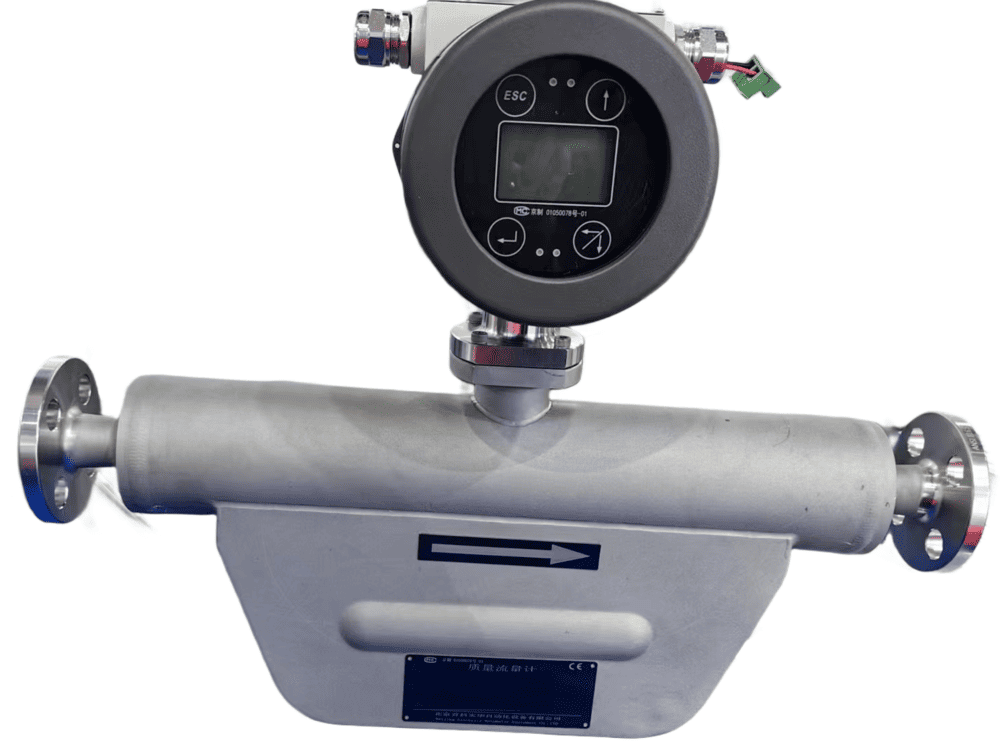

• Sülfürik Asit (H₂SO₄):

Konsantre sülfürik asit için genellikle Hastelloy C sensörlü bir Coriolis kütle akış ölçer gereklidir. [Sülfonik asit kütle akış ölçerimiz] gibi özel çözümler sunuyoruz. Genel Amaçlı Uygulamalar İçin: Üst düzey hassasiyetin kritik olmadığı birçok durumda, daha ekonomik seçeneklerle kararlı ve güvenilir ölçümler elde edilebilir. Bunlar arasında PTFE astarlı değişken alanlı (rotametre) bir akış ölçer veya PTFE astarlı ve Tantal elektrotlu bir manyetik akış ölçer bulunur.

• Nitrik Asit (HNO₃):

316L Paslanmaz Çelik genellikle nitrik asit için yeterlidir ve bu da çeşitli teknolojilerin kullanımına uygundur. [HNO₃ Debimetre] seçeneklerimiz hakkında daha fazla bilgi edinin.

• Diğer Asitler:

[ Asit akış ölçer uygulama referanslarımızda ] ayrıntılı olarak açıklanan diğer asitlerin yanı sıra [ krotonik asit ] veya asetik asit gibi özel tipler için de geniş bir yelpazede çözümler sunuyoruz.

Baz ve Alkalilerin (Kostiklerin) Ölçülmesi :

Sodyum Hidroksit (NaOH) gibi kostiklerin ölçümü, korozyonu önlemek için dikkatli malzeme seçimi gerektirir. Bir Coriolis [sodyum hidroksit kütle akış ölçer], konsantrasyon kontrolü için yüksek doğruluk sağlar. [Uygun bir kostik soda akış ölçerinin nasıl seçileceğini] anlamak, başarılı bir kurulumun anahtarıdır.

Diğer Zorlu Kimyasalların Ölçümü

Uzmanlığımız sektördeki en zorlu akışkanların bazılarını kapsamaktadır.

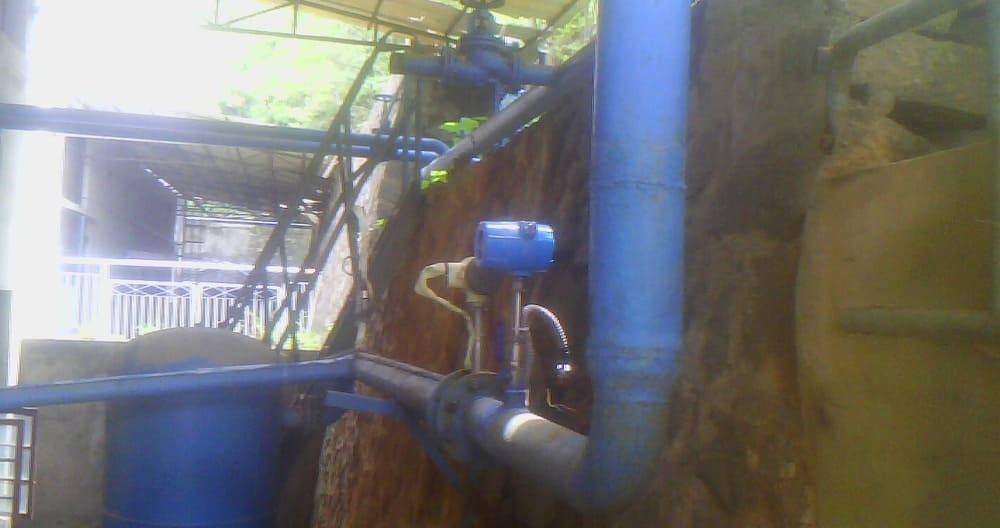

• Klor Gazı:

Bu son derece zehirli ve aşındırıcı gaz, genellikle korozyona dayanıklı malzemelerden yapılmış termal kütle tipi özel bir [klor gazı akış ölçeri] gerektirir veya en iyi seçenek Coriolis klor akış ölçeridir. Ayrıca [klor basınç göstergeleri] de sağlıyoruz.

• Erimiş Kükürt:

Bu benzersiz uygulama, son derece yüksek sıcaklıklar ve katılaşma riski içerir. [Erimiş kükürt için uygun bir akış ölçer nasıl bulunur] detaylı rehberimizden öğrenin.

• Sıvı Metaller:

[Sıvı lityum ve sodyum] gibi sıvıların ölçümü, aşırı sıcaklıklara göre tasarlanmış, son derece özel Coriolis ölçüm cihazları gerektirir.

---

Sonuç: Kimyasal Akış Ölçümünde Ortağınız

[ Aşındırıcı sıvılar için akış ölçer nedir ] sorusunun tek bir cevabı yoktur. Optimum seçim, kimyasal uyumluluğa, proses koşullarına, akış ölçerin maliyetine ve performans gereksinimlerine bağlı olarak karmaşık bir karardır. Standart bir [ 1 inçlik kimyasal akış ölçerden ] büyük çaplı, alaşım gövdeli bir sensöre kadar, doğru cihaz, uygulamanız için özel olarak üretilmiş olandır.
Silver Automation Instruments olarak, [kimyasal ölçüm için akış ölçerler] konusunda uzmanız. Deneyimli mühendislerimiz, prosesinizi analiz edebilir ve [ kimya ve petrokimya endüstrisinin ] benzersiz zorluklarını karşılayan sağlam, güvenilir ve doğru bir [dijital kimyasal akış ölçer] önerebilir. Danışmanlık için bugün bizimle iletişime geçin.

Kimyasal ve Asit Akış Ölçerler Hakkında Sıkça Sorulan Sorular (SSS)

1. Kimyasallar için akış ölçer seçerken en önemli faktör nedir?
En kritik faktör malzeme uyumluluğudur. Debimetrenin ıslanan parçaları (sıvıya temas eden herhangi bir bileşen), ilgili kimyasalın aşındırıcı özelliklerine tamamen dayanıklı olmalıdır. Yanlış malzeme seçimi, sensörün hızlı bir şekilde arızalanmasına ve tehlikeli sızıntılara yol açabilir.

2. Genel amaçlı iletken asitler ve bazlar için en iyi akış ölçer hangisidir?
Su bazlı asitler ve alkaliler gibi çoğu iletken kimyasal için Manyetik Akış Ölçer, endüstri standardıdır. Engelsiz tasarımı (veya tam geçişli akış sensörü tasarımı dediğimiz) hareketli parça içermediğinden son derece güvenilirdir. Doğru reaktif olmayan elektrotlar ve dayanıklı bir PTFE veya PFA astar seçilerek, nispeten düşük bir maliyetle çok çeşitli aşındırıcı sıvılarla çalışabilir.

3. Kimyasallar için Coriolis Kütle Akış Ölçeri ne zaman kullanmalıyım?
Coriolis Kütle Akış Ölçer, en yüksek doğruluk gerektiren uygulamalar, akışkanın doğrudan kütlesinin ölçülmesi gereken uygulamalar veya bulamaçların işlenmesi için üstün bir seçimdir. Akışkan yoğunluğu ve viskozitesindeki değişikliklere karşı dayanıklı olduğu için kritik proses kontrolü için idealdir ve en agresif kimyasallar için Hastelloy veya Tantal gibi egzotik alaşımlardan üretilebilir.

4. Klor gibi aşındırıcı gazların akışını nasıl ölçerim?
Aşındırıcı gazlar için Termal Kütle Akış Ölçer standart teknolojidir. Bu ölçüm cihazları, klor (kuru Cl₂), biyogaz veya H₂S içeren asitli gaz gibi zorlu gazların kütle akışını güvenli ve doğru bir şekilde ölçmek için özel korozyona dayanıklı malzemelerden üretilmiştir.

5. Düşük akışlı kimyasal dozajlama için en iyi çözüm nedir?
Kimyasal dozajlama veya laboratuvar uygulamaları gibi çok düşük akış hızlarının (genellikle ml/dak cinsinden) hassas ölçümü için bir mikro akış ölçer gereklidir. Hem mikro Coriolis akış ölçerler hem de küçük plastik oval dişli akış ölçerler, bu görevler için özel olarak tasarlanmıştır ve en küçük hacimlerde bile yüksek hassasiyet sağlar.

6. Plastik akış ölçer asitler için kullanılabilir mi?
Evet, belirli uygulamalar için. PP veya PVDF gibi mühendislik plastiklerinden üretilen akış ölçerler, düşük çalışma basınçlarında (genellikle 10 barın altında) daha az agresif kimyasallar için uygun maliyetli bir seçenek olabilir. Ancak, hareketli parçaları hasar görebileceğinden, katı madde içeren sıvılar için uygun değildirler.

7. Derişik Sülfürik Asit (H₂SO₄) gibi kuvvetli bir asit nasıl ölçülür?
H₂SO₄ gibi oldukça agresif ve yoğun asitler için standart bir paslanmaz çelik ölçüm cihazı yetersizdir. Önerilen çözüm genellikle Hastelloy C sensörlü bir Coriolis kütle akış ölçerdir. Daha az kritik uygulamalar için, PTFE astarlı ve Tantal elektrotlu bir manyetik akış ölçer de güvenilir bir seçenek olabilir.

8. Manyetik akış ölçer tüm asitleri ölçebilir mi?
Hayır. Manyetik akış ölçer yalnızca elektriksel olarak iletken sıvıları ölçebilir. Su bazlı asitlerin çoğu iletken olsa da, iletken olmayan kimyasal çözücüler veya hidrokarbonlar için uygun değildir.

9. Linerler nedir ve asit akış ölçerler için neden önemlidir?
Genellikle PTFE veya PFA'dan üretilen astarlar, manyetik akış ölçer veya metal boru rotametresinin metal gövdesinin içine yerleştirilen reaktif olmayan manşonlardır. Astar, ölçerin metal gövdesini korozyondan koruyarak standart bir ölçerin son derece agresif akışkanlar için kullanılmasını sağlar.

10. Yüksek sıcaklık ve basınçlar kimyasal akış ölçer seçimini nasıl etkiler?
Yüksek sıcaklıklar ve basınçlar, sağlam bir sayaç yapısı gerektirir. Plastik akış ölçerler genellikle daha düşük sıcaklıklar (60-100°C) ve basınçlarla (145 psi'nin altında) sınırlıdır. Daha zorlu koşullar için, uygun yüksek basınç flanş değerlerine sahip Coriolis veya Manyetik akış ölçerler gibi metal gövdeli cihazlar gereklidir.
