Hız Akış Ölçer Nedir?

Hız Akış Ölçer, bir borudan geçen bir akışkanın (sıvı veya gaz, örneğin doğal gaz akış ölçer , hava akış ölçer, N2 akış ölçer) hacmini, önce akışkanın ortalama hızını ölçerek hesaplayan bir cihazdır. Temel çalışma prensibi, temel akış denklemine dayanmaktadır:


Nerede:

· Q hacimsel akış hızıdır
· v, borunun kesiti boyunca ortalama akış hızıdır
· A, borunun kesit alanıdır

Hızı (v) doğru bir şekilde ölçerek ve borunun alanını (A) bilerek, hacimsel akış hızı (Q) hassas bir şekilde belirlenebilir. Bu teknoloji hızla gelişerek, birçok farklı ölçüm cihazı türünün ortaya çıkmasına yol açmıştır. Aşağıda, günümüzde endüstride kullanılan en yaygın ve en iyi örnek hız akış ölçerleri bulunmaktadır.

---

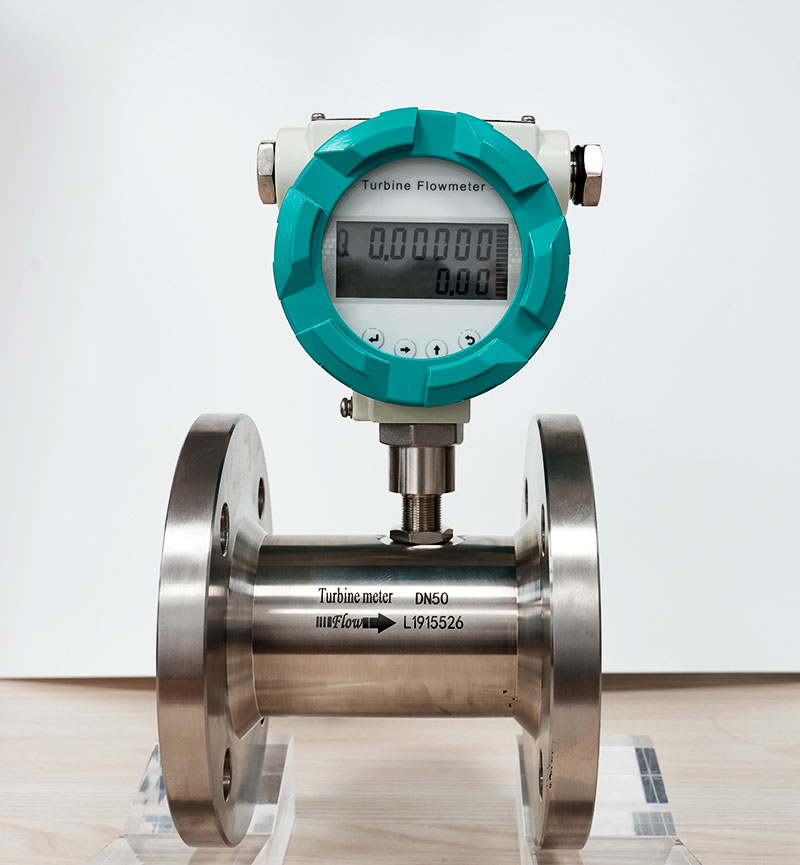

Türbin Debimetresi

Teknik Avantajlar ve Uygulamalar:

· Yüksek Ölçüm Hassasiyeti: Son derece hassas ve tekrarlanabilir sonuçlar sağlar.
· Geniş Dönüş Oranı: Geniş bir akış hızı aralığında doğruluğu korur.
· Mükemmel Doğrusallık: Akış ile çıktı arasındaki ilişki sürekli olarak doğrusaldır.
· Dijital Uyumlu Çıkış: Dijital elektronikler tarafından kolayca işlenebilen bir darbe çıkışı üretir.

Çeşitli düşük viskoziteli sıvıların (su ve yakıtlar gibi) ve gazların ölçülmesinde yaygın olarak kullanılır.

Sıvı türbin akış ölçer ile yakıt akış ölçümü hakkında daha fazla bilgi. Türbin dijital dizel yakıt akış ölçeri.

Tipik Hız Aralığı:

· Sıvı türbin akış ölçer: Yaklaşık 0,5 ila 10 m/s (1,5 ila 33 ft/s)
Gaz türbini akış ölçeri hakkında daha fazla teknik bilgi için silverinstruments.com adresini ziyaret edin. SGW Gaz türbini akış ölçeri.

· Gaz türbini akış ölçer Yaklaşık 5 ila 100 m/s (15 ila 330 ft/s)
SLW serisi sıvı türbin akış ölçer hakkında daha fazla teknik bilgi için silverinstruments.com adresini ziyaret edin. Sıvı türbin akış ölçer

---

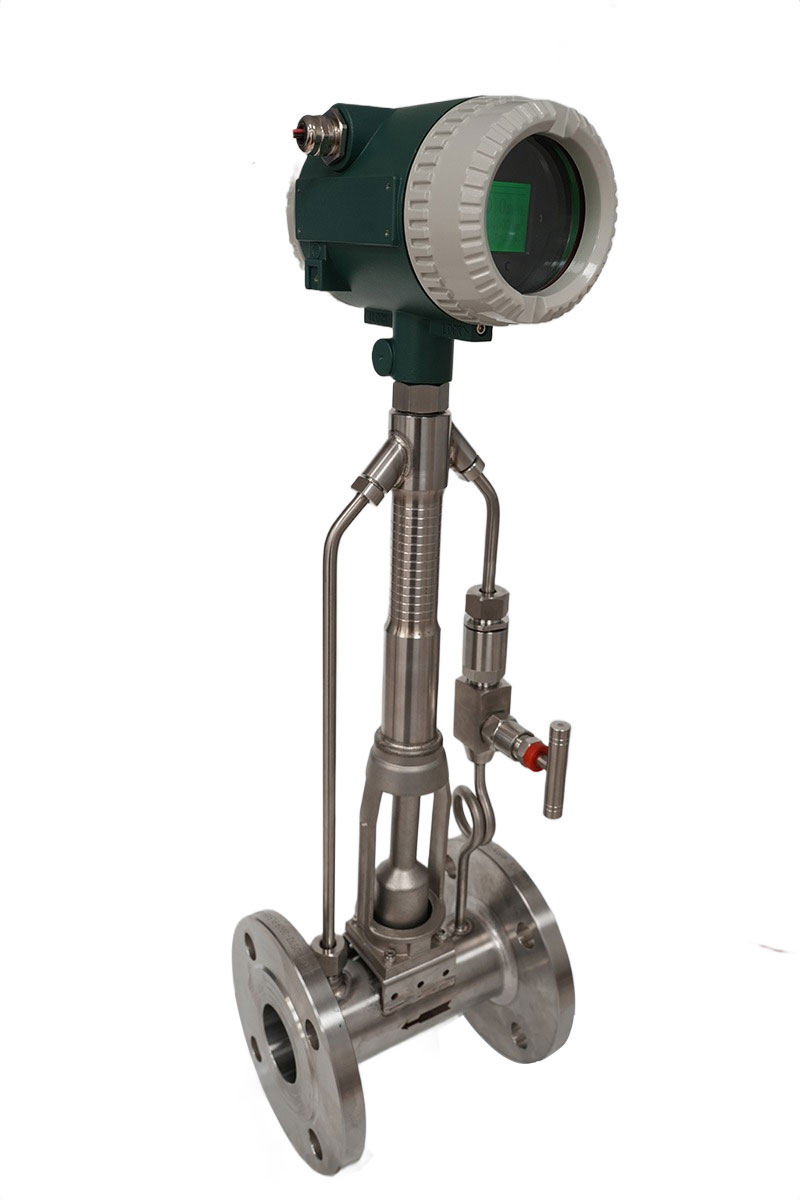

Vortex Akış Ölçer

Teknik Avantajlar ve Uygulamalar:

· Geniş Ölçüm Aralığı: Geniş bir akış hızı yelpazesine uygundur.
· Yüksek Ölçüm Hassasiyeti: Kararlı ve hassas ölçümler sağlar.
· Çok Yönlü Akışkan Uyumluluğu: Sıvıları, gazları ve buharı ölçebilir.
· Düşük Kalıcı Basınç Kaybı: Sistem enerji tüketiminde minimum etki.

Teknik Sınır: Devam eden araştırmalar, daha kararlı ve düzenli bir girdap sokağı oluşturmak için küt gövdenin geometrisini optimize etmeye odaklanıyor ve bu da ölçüm cihazının doğruluğunu ve güvenilirliğini daha da artırıyor.

Tipik Hız Aralığı:

· Sıvılar: Yaklaşık 0,3 ila 10 m/s (1 ila 33 ft/s)
· Gazlar/Buhar: Yaklaşık 3 ila 80 m/s (10 ila 260 ft/s)

---

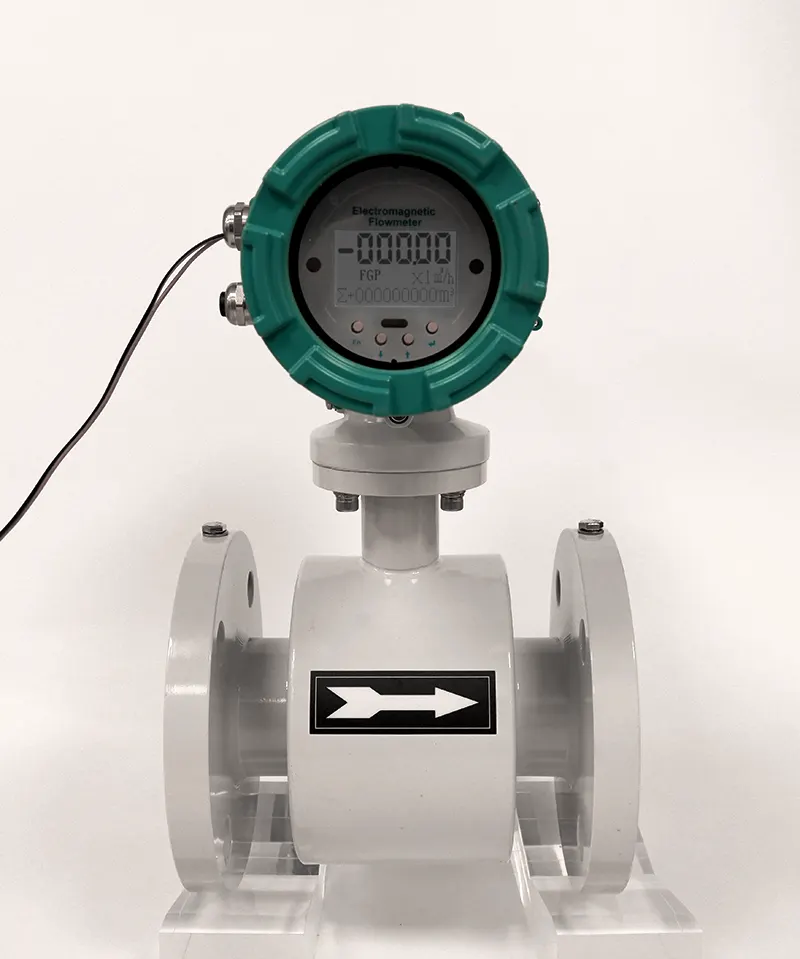

Elektromanyetik Debimetre (Magmeter)

Teknik Avantajlar ve Uygulamalar:

· Son Derece Hızlı Tepki: Çok düşük histerezis ile anlık akış değişimlerini yakalamak için mükemmeldir.
· Akışa Engel Yok: Boru şeffaftır, yani hareketli parça yoktur ve sıfır ek basınç kaybı vardır, bu tam delikli bir akış ölçerdir. Tam delikli akış ölçer hakkında daha fazla teknik bilgi: Tam delikli elektromanyetik akış ölçer
· Yüksek Doğruluk: Kararlı, tam gelişmiş bir akış profilinde, ölçüm cihazı ortalama hızı doğru bir şekilde gösterir.

Sınırlamalar ve Karşı Tedbirler:

· Sıvı Gereksinimleri: Ölçülen sıvının minimum elektriksel iletkenliğe sahip olması gerekir, bu nedenle gazlar ve çoğu hidrokarbon bazlı ürün için uygun değildir.

· Elektromanyetik Girişim (EMI): Harici elektriksel gürültüye duyarlı olabilir. Güvenilir bir çalışma için uygun topraklama ve elektromanyetik koruma gereklidir.

Tipik Hız Aralığı:

· Sıvılar: Genellikle 0,1 ila 10 m/s (0,3 ila 33 ft/s) arasında çok geniş bir aralığı ölçebilir, diğer ölçüm cihazlarının başarısız olabileceği düşük akışlı uygulamalarda mükemmeldir.

Düşük akış ölçüm çözümleri hakkında daha fazla bilgi edinmek için buraya tıklayın: küçük akış ölçer

---

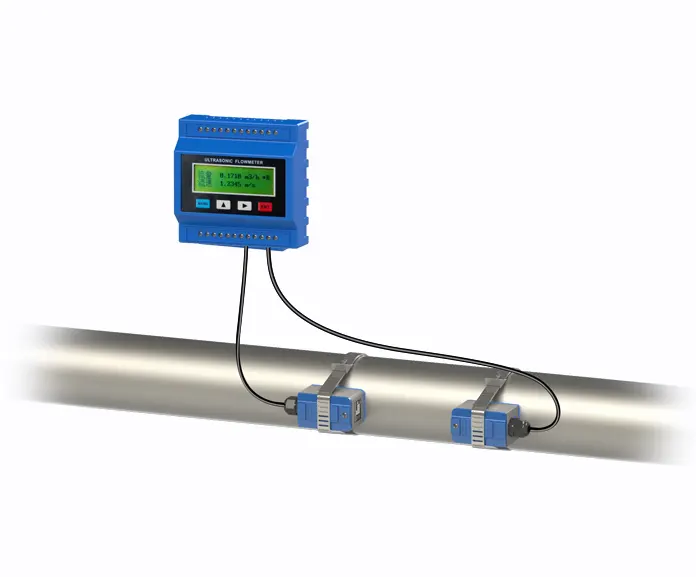

Ultrasonik Debimetre

Teknik Avantajlar ve Uygulamalar:

· Müdahalesiz Ölçüm: Kelepçeli sensörler borunun dışına monte edilir, böylece basınç düşüşü yaşanmaz ve işlem durdurulmadan kurulum yapılabilir. Bu sayede büyük çaplı borular ve yüksek akışlı uygulamalar için idealdir. Müdahalesiz ölçüm hakkında daha fazla teknik bilgi: Müdahalesiz su akış ölçer.

· Geçiş Süresi: Yüksek doğruluk sunar ancak partiküller veya kabarcıklar sinyali etkileyebileceğinden temiz sıvılar için en iyisidir.

· Doppler: Geçiş süresi ölçüm cihazlarının başarısız olacağı iki fazlı akışları (askıda katı madde veya kabarcıklar içeren sıvılar) ölçmek için mükemmeldir.

Tipik Hız Aralığı:

· Genel (Sıvılar ve Gazlar): Son derece çok yönlüdür, genellikle 0,03 ila 35 m/s (0,1 ila 115 ft/s) aralığında çok düşükten çok yüksek hızlara kadar ölçüm yapabilir.

---

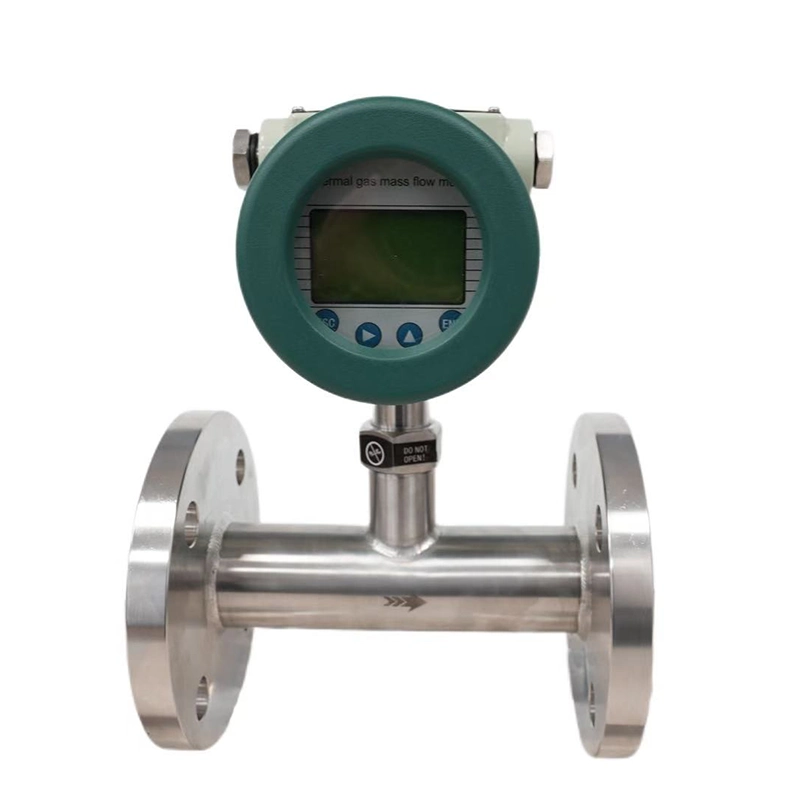

Termal kütle akış ölçer

Türleri ve Uygulamaları:

· Sıcak Tel Anemometresi: Bu, son derece yüksek frekans tepkisi ve küçük prob boyutuyla bilinen gerçek bir hız ölçerdir. Akışkanlar dinamiği araştırmalarında, akış alanındaki belirli noktalardaki anlık hızı ölçmek için yaygın olarak kullanılır.

· Termal Kütle Akış Ölçerler: Çoğu endüstriyel termal ölçer bu şekilde tasarlanmıştır. Çıkış sinyalleri, akışkanın hacimsel akış hızıyla değil, doğrudan kütle akış hızıyla ilişkilidir; bu da önemli bir farktır. Düşük akışlı gaz ölçümü için son derece iyidirler.

Tipik Hız Aralığı (endüstriyel gaz uygulamaları için):

· Gazlar: Düşük hızlı uygulamalar için mükemmeldir, tipik olarak 0,1 ila 120 m/s (0,3 ila 400 ft/s) arasında çok geniş bir aralığa sahiptir.
