Milisaniye Tepki Süreli Akış Ölçerler: Hızlı ve Doğru MEK Solvent Dağıtımının Anahtarı

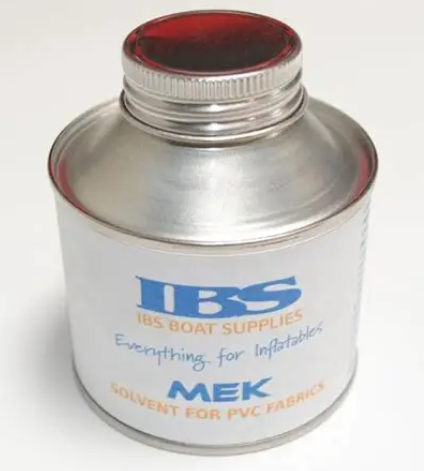

Günümüz üretim dünyasında hız ve hassasiyet el ele gider. Birçok montaj hattı artık o kadar yüksek hızlarda çalışıyor ki, saniyenin çok küçük bir kısmı bile fark yaratıyor. Geçtiğimiz günlerde müşterilerimizden biri zorlu bir görevle bize geldi: Plastik parçaların montajı sırasında MEK (metil etil keton) çözücüsünün akışını ölçmeleri gerekiyordu.

İşin zor kısmı ne? Her uygulama sadece 100 ila 300 milisaniye sürdü - bu göz açıp kapayıncaya kadar geçen bir süreden daha az - ve çözücü hacmi yaklaşık 20 psi basınçta 0,01 ml ile 0,75 ml arasında değişiyordu. Soru basitti: Herhangi bir akış ölçer bu kadar hızlı gerçekleşen bir şeyi gerçekten "görebilir" ve ölçebilir miydi?

Bu Neden Bu Kadar Zorluydu?

MEK, dikkatli kullanım gerektiren uçucu bir çözücüdür. Bu kadar küçük miktarları bu kadar kısa aralıklarla ölçmek zaten zordur, ancak bunu otomatik bir işlemle güvenilir ve tekrarlanabilir bir şekilde yapmak daha da zordur.

Çoğu geleneksel akış ölçer bunun için üretilmemiştir. Ya çok yavaş tepki verirler, ya doğru ölçüm için daha fazla akışa ihtiyaç duyarlar ya da MEK gibi çözücülerle iyi başa çıkamazlar. Müşterimiz için tahminde bulunmak bir seçenek değildi; her döngüde kesinliğe ihtiyaçları vardı.

Neden Coriolis Kütle Akış Ölçeri Seçtik?

Modern Coriolis kütle akış ölçerleri işte tam da bu noktada öne çıkıyor. Dişli veya pistonlu mekanik ölçüm cihazlarının aksine, Coriolis ölçüm cihazı, Coriolis etkisini kullanarak kütle akışını doğrudan ölçer. Bu, sıvının basıncını, sıcaklığını veya viskozitesini önemsemediği anlamına gelir; sadece içinden geçen gerçek kütleyi ölçer.

Daha da önemlisi, en yeni Coriolis teknolojisi inanılmaz derecede hızlı tepki veriyor. Bazı modeller akış değişikliklerini yalnızca birkaç milisaniyede algılayabiliyor. Müşterimiz için, akış ölçer modunda 0,1 saniyeden, akış kontrol modunda ise 0,2 saniyeden kısa tepki süresine sahip SH-CMF-FE Micro Coriolis Kütle Akış Ölçeri'ni seçtik. Bu, 100-300 ms'lik MEK patlamalarını kolayca yakalamak için yeterince hızlı.

Bu İşi Ne Yapar?

Coriolis çözümünün bu kadar iyi uyum sağlamasının nedeni şudur:
• Anında yanıt – akış değişikliklerini neredeyse anında algılar
• Çözücülerle doğruluk – MEK gibi uçucu sıvılarda bile ±%0,25 doğruluk
• Kimyasal direnç – 316L paslanmaz çelik parçalar MEK'e dayanıklıdır
• Geniş aralık – hem çok küçük hem de büyük akış hızlarını idare eder, Coriolis akış ölçer için kısma oranı 100:1'e kadar ulaşır.
• Güvenlik için aşırı üretilmiştir - 20 psi'den çok daha yüksek basınçlar için tasarlanmıştır
Bu, müşterimizin her atışta ne kadar solvent dağıtıldığını milisaniyeye kadar tam olarak ölçebileceği anlamına geliyordu.

Diğer Ölçüm Cihazları Neden Yeterli Değildi?

Alternatiflere de baktık ama hepsinin dezavantajları vardı:

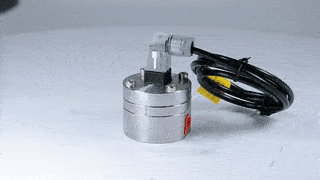

• Pozitif deplasmanlı ölçüm cihazları (oval dişli gibi): Sabit akış için hassastır, ancak hareketli parçaları milisaniyelik patlamalara ayak uyduramaz. Ayrıca ekstra basınç düşüşüne neden olurlar ve MEK contalara zarar verebilir.

• Diğer hacimsel sensörler: türbin akış ölçer , diferansiyel basınç veya termal sensörler daha yavaş uygulamalarda iyi çalışır, ancak burada ihtiyaç duyulan tepki hızına sahip değillerdir.

Kısacası Coriolis, talebi karşılayabilecek tek teknolojiydi.

Daha Büyük Resim

Bu proje, montaj otomasyonunun nasıl değiştiğine dair iyi bir örnek. Dağıtım döngüleri artık milisaniyelerle, hacimler mililitrenin kesirleriyle ölçülüyor ve kalite gereklilikleri her zamankinden daha katı. Bu sistemlerdeki akış ölçerler artık sadece "ölçüm cihazları" değil, aynı zamanda tutarlı ürün kalitesini sağlayan gerçek zamanlı kontrol döngüsünün bir parçası.

İleriye Bakış

Üretim hatları hızlandıkça, milisaniye hızında akış ölçümüne olan ihtiyaç da artacak. Eskiden "olması güzel" olarak görülen şeyler hızla bir gereklilik haline geliyor. Müşterimizin SH-CMF-FE Coriolis ölçüm cihazıyla elde ettiği başarı, bu ultra hızlı uygulamalarda güvenilir ölçüm elde etmenin yalnızca mümkün değil, aynı zamanda pratik olduğunu da gösteriyor.

Çözüm

100 milisaniyede 0,01 ml MEK ölçümü neredeyse imkansız gibi görünse de, doğru teknolojiyle bu imkansız değil. Geleneksel akış ölçerlerin ötesine geçip hızlı tepki veren bir Coriolis çözümü kullanarak, müşterilerimiz artık dağıtım süreçleri üzerinde hassas ve güvenilir bir kontrole sahip.

Bu sadece tek bir projeyle ilgili değil. Milisaniyelerin bile önemli olduğu ve gelişmiş akış ölçerlerin "yeterince iyi" ile gerçekten olağanüstü arasındaki farkı yarattığı üretim sektörünün geleceğine bir bakış.

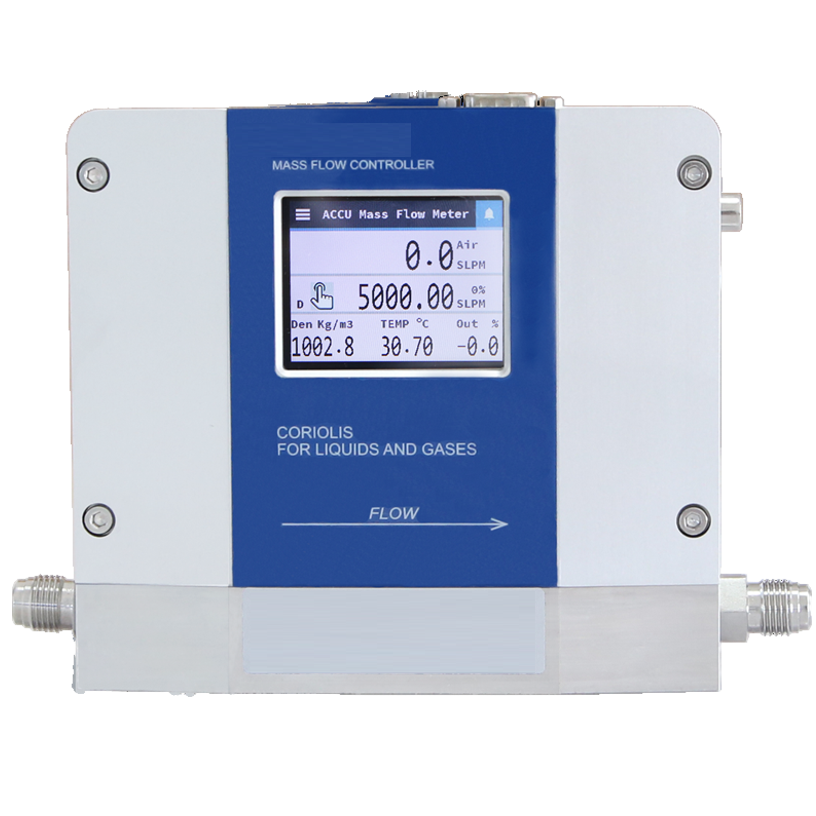

Aşağıda mikro Coriolis akış ölçerimizin yakından görünümü yer almaktadır.
