Doğru Oval Dişli Debimetre Nasıl Seçilir: Basit Bir Kılavuz

Operasyonlarınızın doğru, verimli ve güvenli olması için doğru akış ölçeri seçmek çok önemlidir. Yüksek doğruluk ve güvenilirlikleri nedeniyle oval dişli akış ölçerler , özellikle yağlar, yakıtlar ve kimyasallar gibi viskoz sıvıların ölçümünde birçok sektörde popüler bir seçenektir.

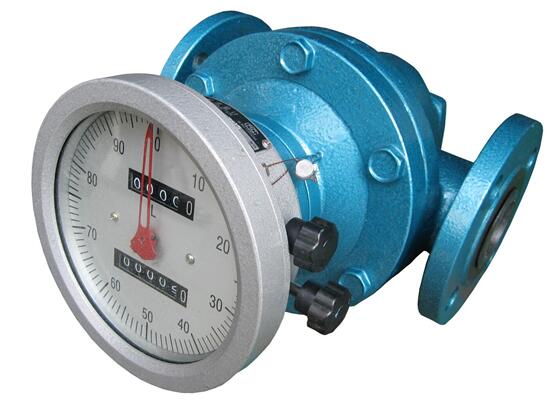

Bir tür pozitif deplasmanlı (PD) ölçüm cihazı olarak, iki dönen oval dişli arasında hassas miktarda sıvıyı hapsederek ve her bir parçayı geçerken sayarak çalışırlar. Bu doğrudan hacim ölçümü, onları inanılmaz derecede hassas ve sıvı özelliklerindeki değişikliklerden daha az etkilenir hale getirir. Ancak, bu kadar çok seçenek mevcutken, mükemmel olanı seçmek karmaşık görünebilir. Bu basit kılavuz, ihtiyaçlarınıza uygun doğru oval dişli akış ölçeri seçmenize yardımcı olmak için seçim sürecini dört basit adıma ayırır.

---

Adım 1: Sıvınızı Anlayın

İlk ve en önemli adım, ölçmeniz gereken sıvının özelliklerini bilmektir. Oval dişli sayaçlar, katı maddeler dişlileri sıkıştırıp hasara neden olabileceğinden, temiz sıvılar için tasarlanmıştır. Sayacın girişine, onu korumak için her zaman bir süzgeç veya filtre takmayı planlayın. Üç temel sıvı özelliği seçiminizde size yol gösterecektir:

1. Viskozite (Sıvınız ne kadar koyu?)

Viskozite, bir akışkanın akışa karşı direncidir. Oval dişli ölçüm cihazları geniş bir viskozite aralığını işlemede mükemmeldir, ancak seçiminizde kritik bir faktördür. Düşük Viskozite (3 cP'den az - örneğin su, çözücüler): İnce, su benzeri sıvılarda, bazı akışkanlar dişliler ve hazne duvarı arasında "kayabilir" ve bu da çok düşük akış hızlarında doğruluğu etkileyebilir. En iyi sonuçları elde etmek için, ölçüm cihazının belirtilen hassasiyetini korumak adına biraz daha yüksek bir akış hızında çalışmanız gerekebilir. Orta Viskozite (3 ila 1.000 cP - örneğin dizel yakıt, yağlayıcı yağlar): Bu, oval dişli ölçüm cihazları için ideal aralıktır. Minimum kayma olduğu için bu akışkanlarda mükemmel doğruluk sağlarlar. Yüksek Viskozite (1.000 cP'nin üzerinde - örneğin bal, gres, kalın reçineler): Çok kalın akışkanlar daha fazla direnç oluşturarak ölçüm cihazı boyunca daha fazla basınç düşüşüne neden olur. Bu uygulamalar için, özel "yüksek viskoziteli" rotorlara sahip ölçüm cihazları arayın. Bunlar, doğruluktan ödün vermeden basınç düşüşünü %50'ye kadar azaltmak için tasarlanmıştır.

2. Kimyasal Uyumluluk

Akış sensörünün malzemeleri, aşınmadan veya bozulmadan sıvıya dayanıklı olmalıdır. Bu, sıvıyla temas eden ve "ıslanan parçalar" olarak bilinen her parça için geçerlidir. Gövde Malzemesi: Dökme demir veya dökme çelik, yakıtlar, yağlar ve gresler için yaygın ve uygun maliyetli bir seçimdir. Kimyasallar, çözücüler veya gıda ve içecek endüstrisindeki uygulamalar için genellikle Paslanmaz Çelik (316 veya 304) gereklidir. Rotor (Dişli) Malzemesi: Rotorlar genellikle dökme demir, alüminyum veya paslanmaz çelik gibi malzemelerden yapılır. Dökme demir veya alüminyum rotorlar genellikle yakıt yağı, ağır yağ ve dizel gibi aşındırıcı olmayan sıvıların ölçümünde kullanılır. Paslanmaz çelik, yenilebilir yağ, emülsiyon, melas, süt vb. gibi daha agresif kimyasallara veya gıda endüstrisine karşı üstün direnç sunar.

Aşağıdaki tabloda oval dişli akış ölçer için ayrıntılı malzemeler listelenmiştir

Shell and cover	cover plate	oval gear	shaft	Sheath of shaft
LC-A	Cast steel	Cast iron		Stainless steel	Bronze or rolling bearing
LC-E	Cast steel	Cast iron, Stainless steel
LC-B.C	Stainless steel	Stainless steel	Stainless steel		Graphite

LC-A: Dökme demir Oval Dişli Akış Ölçer, dökme demir malzemeyi aşındırmayan yüksek viskoziteli sıvılar veya diğer ortamlar için yaygın olarak kullanılır; Dökme demir oval dişli akış ölçer, nafta, gazyağı, dizel, ağır yağ, yağlama yağı, parafin, asfalt, yakıt yağı, hidrolik yağın sıvı akış ölçümü için uygundur
LC-E: Dökme çelik oval dişli akış ölçer, yüksek basınçlı düşük aşındırıcı sıvılarda kullanılır. Dökme çelik malzemeden oval dişli akış ölçer, ham petrol, anilin, gazyağı, ham petrol, yakıt yağı, dizel, yağlama yağı, hidrolik yağ ve asfalt akış ölçümü için uygundur.
LC-B, C: Paslanmaz çelik oval dişli akış ölçer, asit, alkali, tuzlu veya organik kimyasallar gibi güçlü aşındırıcı sıvılar için uygundur. Paslanmaz çelik oval dişli akış ölçer, su, amonyak, kostik soda, asetik asit, akrilik asit, etanol, sülfürik asit, fosforik asit, amonyum nitrat, meyve suyu, bitkisel yağ, fıstık yağı, zeytinyağı, yenilebilir yağ, süt birası, bütadien, toluen, ksilen ve LPG akış ölçümü için uygundur.

3. Sıcaklık ve Basınç

Seçtiğiniz ölçüm cihazının, sisteminizin normal çalışma sıcaklığı ve basıncının yanı sıra olası maksimum değerleri de karşılayabilecek şekilde derecelendirildiğinden emin olun. LC serisi oval dişli akış ölçerin normal çalışma sıcaklığı -20 ~ +60°C'dir, maksimum 200°C yüksek sıcaklık oval dişli akış ölçer üretiyoruz. LC serisi oval dişli akış ölçerin sınır basınç derecesi vardır;

Aşağıda oval dişli akış ölçer için üretebileceğimiz normal ve maksimum basınçları listeliyoruz

	Normal Pressure	Max Pressure
LC-A	16 bar	16 bar
LC-E,B,C	16 bar	Max 63 bar for size below 4” Max 25 bar for 6” and 8”

---

Adım 2: Sistem Gereksinimlerinizi Tanımlayın

Daha sonra sisteminizin fiziksel ve operasyonel ihtiyaçlarına bakın.

1. Akış Hızı (Minimum, Normal ve Maksimum)

Bu, ölçüm cihazının boyutunu belirleyen temel faktördür. Sisteminizin deneyimleyeceği akış aralığının tamamını bilmeniz gerekir. Aşağıdaki tabloda, farklı viskoziteli sıvılar için LC serisi oval dişli akış ölçer akış aralığını listeledik. Faydalı bir sektör kuralı, normal çalışma akış hızınızın, sayacın maksimum kapasitesinin yaklaşık %60'ı kadar olduğu bir sayaç boyutu seçmektir. Bu uygulama, sayacın en doğru aralıkta çalışmasını sağlar, aşınmayı azaltır ve hizmet ömrünü uzatır. Örneğin, normal akışınız 25 GPM ise, maksimum kapasitesi yaklaşık 40 GPM olan bir sayaç sizin için uygun olacaktır.

2. Boru Boyutu ve Bağlantı Tipi

Akış sensörü mevcut boru tesisatınıza fiziksel olarak uymalıdır. Oval dişli sayaçlar, aşağıdakiler de dahil olmak üzere çeşitli bağlantı tipleriyle mevcuttur: Flanşlı (ANSI, DIN, JIS veya masa E flanşı) Hijyenik (Tri-Clover) hijyen açısından kritik uygulamalar için. Oval dişli sayaçların en büyük avantajlarından biri, girdap akış ölçer veya türbin akış ölçer gibi diğer birçok teknolojinin aksine, sayaçtan önce veya sonra düz boru hatları gerektirmemesidir. Bu, hassasiyeti etkilemeden dar alanlara, bir pompa veya dirseğin hemen arkasına monte etme konusunda size büyük bir esneklik sağlar.

---

Adım 3: Çıktınızı ve Ekranınızı Seçin

Akış verilerine nasıl erişmeniz gerekiyor?

Farklı ihtiyaçlara uygun çeşitli seçenekler mevcuttur.

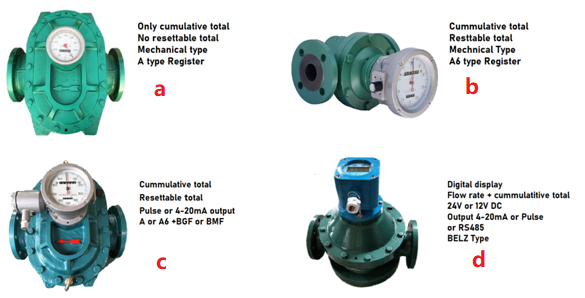

a. Mekanik Gösterge: Bu, sayacın üzerinde bulunan basit, güç gerektirmeyen bir sayaçtır. Bir kontrol sistemine bağlanmanıza gerek olmayan yerel ölçümler için sağlam ve güvenilir bir seçenektir. Yukarıdaki resimde bir tip akış ölçer gösterilmektedir.

b. Mekanik Gösterge ve Sıfırlanabilir Toplam: Mekanik gösterge, doğrudan sayaç üzerinde basit ve güç gerektirmeyen bir okuma sunar. Ayrı ölçümler için manuel olarak sıfırlanabilen sıfırlanabilir bir toplu toplam ölçer içerir. Yukarıdaki resimde görüldüğü gibi, b tipi akış ölçer.

c. Darbe Çıkışı veya 4-20 mA analog çıkış: Bu tip, mekanik bir ekrana sahiptir ve ayrıca bir PLC'ye, toplu kontrol cihazına veya uzak dijital ekrana gönderilebilen elektronik bir darbe sinyali veya 4-20 mA üretir. Otomatik sistemler için idealdir. Yukarıdaki resimde gösterildiği gibi, c tipi akış ölçer.

d. Entegre Dijital Ekran: Doğrudan ölçüm cihazına monte edilen, pille veya devreyle çalışan elektronik bir ekrandır. Akış hızını ve toplam hacmi gösterebilir ve mekanik bir kayıt cihazına modern bir alternatif sunar. Devreyle çalışan elektronik ekranlar için 4-20 mA, darbe, RS485 veya Hart çıkışı veya iletişim seçenekleri mevcuttur. Yukarıdaki resimde gösterildiği gibi.

---

4. Adım: Özel Sertifikaları Göz Önünde Bulundurun

Son olarak, uygulamanızın güvenlik veya yasal uyumluluk açısından herhangi bir özel onaya ihtiyaç duyup duymadığını belirleyin.

1. Isıtma Ceketleri akış ölçer

Asfalt, bitüm veya ağır reçineler gibi ortam sıcaklıklarında kolayca katılaşan veya aşırı viskoz sıvılar için standart bir ölçüm cihazı yeterli değildir. Bu gibi durumlarda, ısıtma ceketli bir ölçüm cihazına ihtiyacınız vardır. Bu, ölçüm cihazı gövdesinin etrafında buhar veya sıcak yağ gibi bir ısıtma ortamının dolaştırılabildiği harici bir muhafazadır. Ceket, sıvının sıcaklığını koruyarak sıvı halde kalmasını ve ölçüm cihazının içinde katılaşmasını önler; bu da doğru ölçüm için olmazsa olmazdır. Ceketli oval dişli debimetre hakkında daha fazla bilgi edinmek için buraya tıklayın [ Dış ısıtma ceketli oval dişli debimetre ]

2. Yüksek Sıcaklık Akış Ölçeri

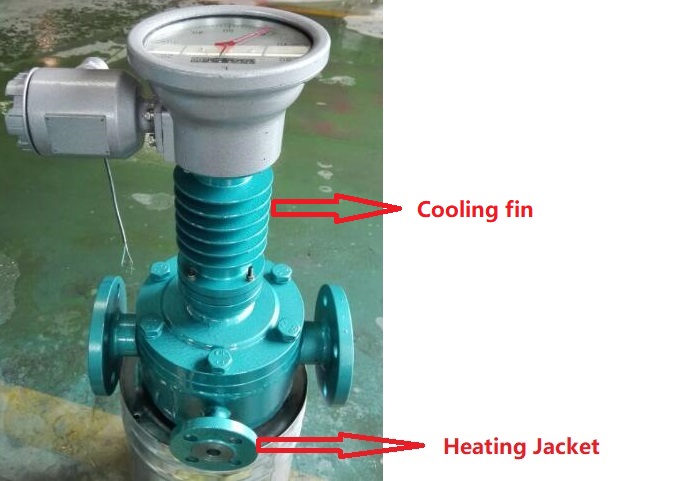

Sürekli olarak 60°C'nin üzerinde akışkanların kullanıldığı proseslerde, yüksek sıcaklık, sayacın elektronik bileşenlerine (verici ve sensör gibi) zarar verebilir ve kullanım ömürlerini kısaltabilir. Bu durumda, soğutma kanatçığı veya ısı emici aparatı ile donatılmış bir akış sensörü önerilir. Bu kanatçıklar, sayaç gövdesinin yüzey alanını artırarak ısıyı ortam havasına etkili bir şekilde dağıtır ve iç sıcaklığı elektronik aksam için güvenli bir çalışma aralığına düşürür. Bu tasarım, yüksek sıcaklıktaki yağlar, bitüm veya diğer ısıtılmış proses sıvıları gibi uygulamalarda güvenilir çalışma için çok önemlidir.

3. Sıhhi akış ölçer

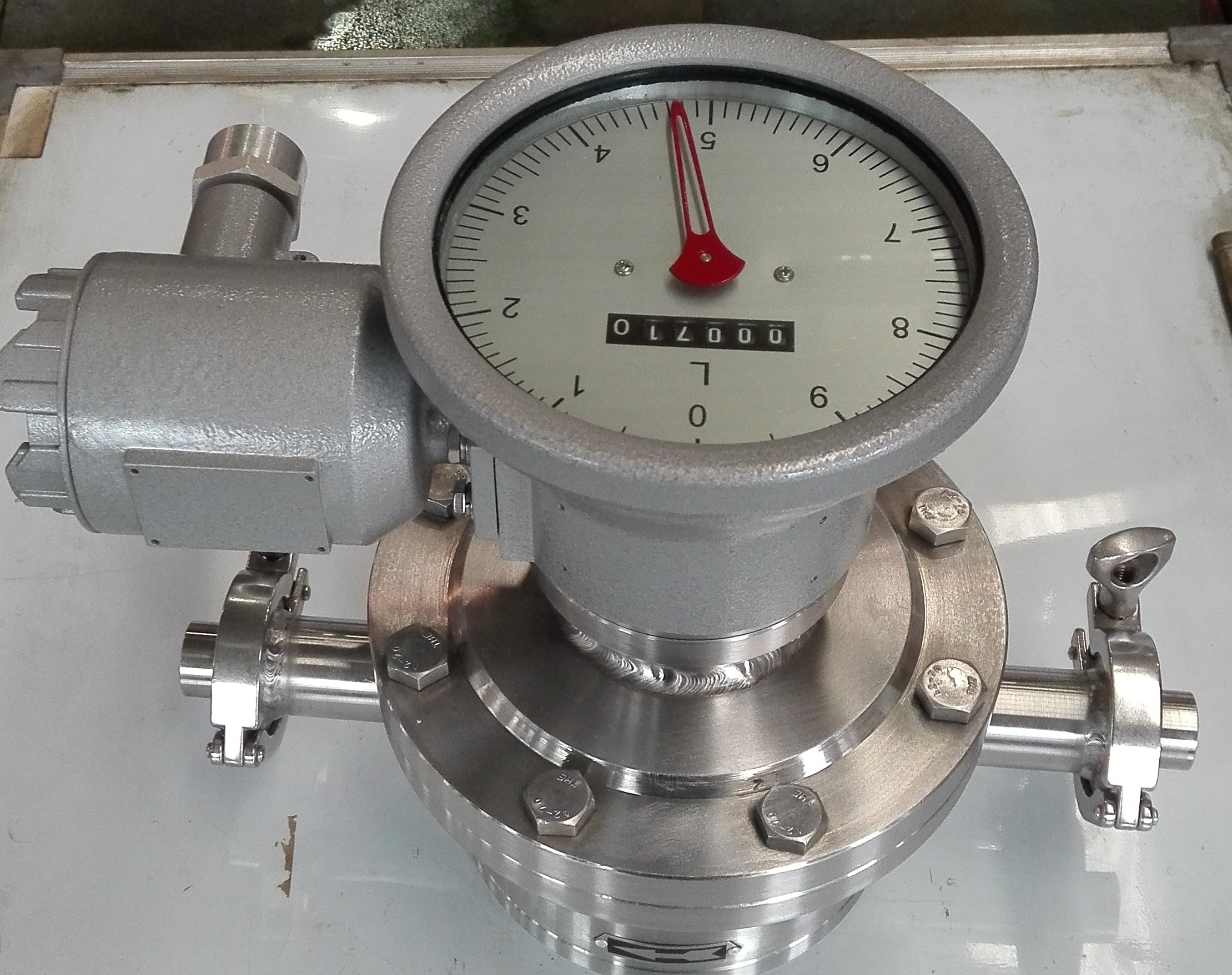

Gıda, içecek veya ilaç üretimi için, sayacın tamamen temizlenip dezenfekte edilebilmesini sağlamak amacıyla sıkı hijyenik tasarım standartlarını karşılaması gerekir. Daha fazla hijyenik oval dişli akış ölçer için buraya tıklayın: [ Hijyenik Oval dişli akış ölçer

4. Sensör Boyutu ve Boru Uyarlaması (Redüktörler/Genişleticiler):

Bir sayaç seçerken, oval dişli akış sensörünün nominal çapı, yalnızca boru boyutuna değil, akış hızı aralığınıza göre seçilir. İdeal senaryo, sensörün flanş derecesinin ve boyutunun mevcut boru hattınızla tam olarak eşleşmesidir, çünkü bu, kurulum karmaşıklığını ve maliyetini en aza indirir.

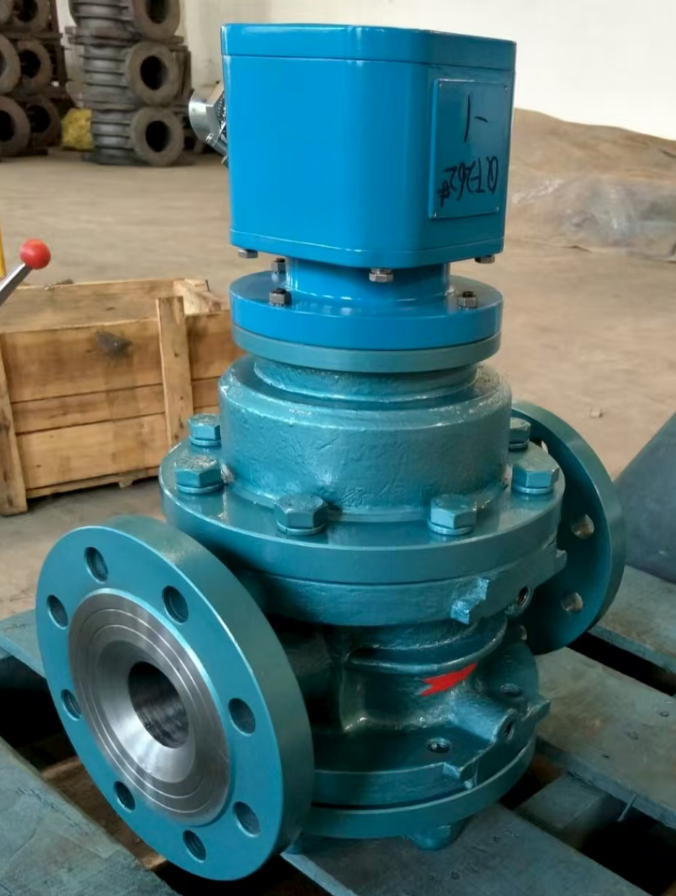

Ancak, optimum akış hızı borunuzun boyutundan farklı bir sensör boyutu gerektiriyorsa, daraltıcı flanşlar (daha küçük bir ölçüm cihazını daha büyük bir boruya takmak için) veya genişletici flanşlar (daha büyük bir ölçüm cihazını daha küçük bir boruya takmak için) kullanılarak uyarlama mümkündür.

Önemli Ürün Sınırlaması:

LC-A tipi (muhtemelen belirli bir akış ölçer modeli) daraltıcı veya genişletici flanşlarla donatılamaz. Montajı için boru hattı boyutunun flanş boyutuna tam olarak uyması gerekir.

Bu adaptasyon özelliği şu anda yalnızca LC-E serisi döküm çelik ve LC-B & C serisi paslanmaz çelik eliptik dişli sayaçlarımız gibi belirli dayanıklı sayaç yapılarında mevcuttur. Lütfen seçim sürecinde model uyumluluğunu teyit edin.

5. Tehlikeli Alanlar:

Yanıcı sıvıları ölçüyorsanız veya ölçüm cihazı patlayıcı gazların veya tozların bulunduğu bir ortamda bulunuyorsa, güvenlik açısından sertifikalı olması gerekir.

---

Seçim Kontrol Listeniz

Bu basit soruları cevaplayarak, doğru oval dişli ölçüm cihazını güvenle seçebilirsiniz:

Sıvı: Sıvım nedir, viskozitesi, sıcaklığı ve basıncı nedir?
Uyumluluk: Hangi malzemeler (gövde, rotorlar, contalar) akışkanımla uyumludur?
Temizlik: Sıvım temiz mi? (Eğer değilse, bir filtreye ihtiyacım var).
Akış Hızı: Minimum, normal ve maksimum akış hızlarım nelerdir?
Montaj: Boru boyutum ve tercih edilen bağlantı tipi nedir?
Çıktı: Verileri nasıl okumam gerekiyor (mekanik, dijital ekran, nabız)?
Sertifikalar: Tehlikeli alanlar, gözetim transferi veya sıhhi kullanım için onaylara ihtiyacım var mı?

---

Çözüm

Doğru oval dişli akış ölçeri seçmek karmaşık olmak zorunda değil. Akışkanınızı, sistem gereksinimlerinizi, veri ihtiyaçlarınızı ve varsa özel sertifikalarınızı sistematik bir şekilde değerlendirerek, uzun yıllar boyunca doğru ve güvenilir ölçümler sağlayacak bir ölçüm cihazı seçebilirsiniz. Bu dikkatli seçim süreci, gelişmiş proses kontrolü, azaltılmış atık ve daha düşük toplam sahip olma maliyeti ile karşılığını veren küçük bir yatırımdır.
