Cam Endüstrisi İçin En İyi Akış Ölçerler: Seçim, Boyutlandırma ve Kurulum İçin Pratik Bir Kılavuz

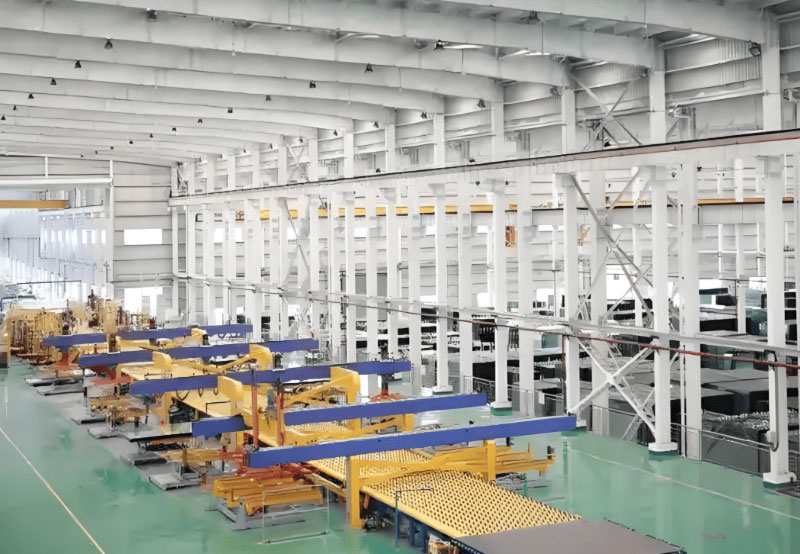

Modern Float Cam için Akış Ölçerler

Cam üretimi, özellikle modern düz cam, hassas altyapılarla çalışır. Ana Marafiq boru hattındaki içme suyundan soğutma suyu devrelerine, doğal gaz ve LPG'den oksijen, nitrojen, hidrojen ve basınçlı havaya kadar güvenilir akış ölçümü , fırınların stabil, kalay banyolarının güvenli ve kalitenin tutarlı kalmasını sağlar. Bu kılavuz, her bir hatta hangi endüstriyel akış ölçer türlerinin uygun olduğunu, nasıl boyutlandırılacağını (fabrikalarda yaygın olan 4 inç, 8 inç, 16 inç, 20 inç) ve doğruluk, sıcaklık ve bakım için nelere dikkat edilmesi gerektiğini açıklamaktadır. " Su için en iyi akış ölçer ", " doğal gaz akış ölçer ", " basınçlı hava akış ölçer " veya " oksijen akış ölçer " arıyorsanız doğru yerdesiniz.

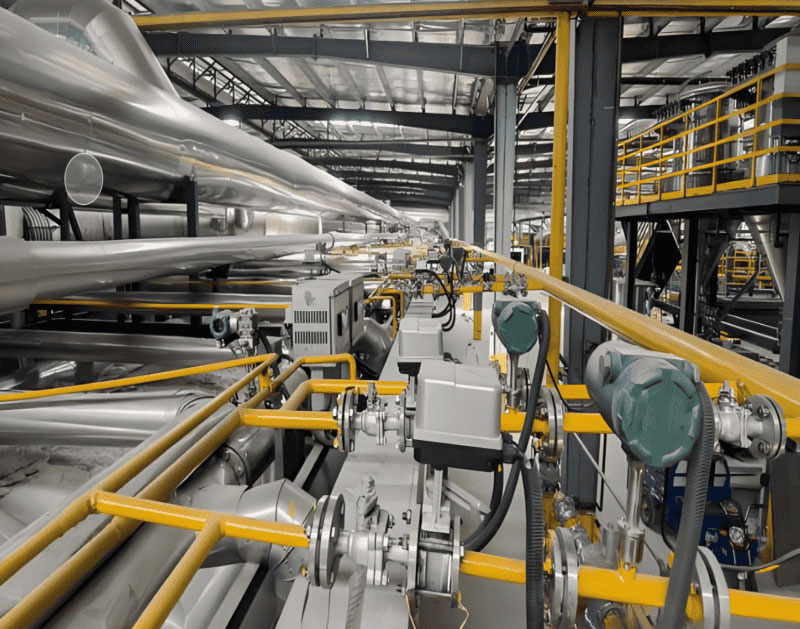

Endüstriyel Akış Ölçer

Cam fabrikalarında akış ölçerlerin önemi nedir?

• Proses kararlılığı: Doğru yakıt-hava ve O₂ zenginleştirme oranları, fırın sıcaklığının homojenliğini korur ve kusurları azaltır.
• Altyapı optimizasyonu: Soğutma kulesi kurulumunun , CT boşaltmanın ve kapalı devre devrelerin izlenmesi su ve enerji maliyetlerini azaltır.

• Güvenlik ve uyumluluk: Endüstriyel atık su deşarjında doğru akış, çevresel raporlamayı destekler.
• Kalite kontrolü: Kalay banyosuna sürekli akış, yüzey kalitesini korur ve kapanımları en aza indirir.

Hızlı eşleşmeler: hat → önerilen akış ölçer

İçme suyu (4–8″, 60 °C'ye kadar):

• En iyisi: Elektromanyetik akış ölçer (mag metre) — basınç kaybı yok, iletken sıvılarda yüksek doğruluk, ana içme hattı , "ayna" ve "desen" hatları, soğutma kulesi yapımı ve kapalı devre genleşme tankı için ideal.
• Alternatif: Kapatmanın zor olduğu kelepçeli iyileştirmeler veya sıvı türbin akış ölçerler için ultrasonik geçiş süresi

RO ürün suyu (4″, 50 °C'ye kadar):

• En iyisi: Düşük iletkenlik ve korozyon direnci için sıvı türbin akış ölçeri veya girdap akış ölçeri ; RO iletkenliğini ölçerin özelliklerine göre doğrulayın.
• Alternatif: paslanmaz çelik rotametre .

Soğutma suyu—açık devre (8–16 inç) ve kapalı devre (20 inç, 50 °C'ye kadar):

• En iyisi: Ana şebeke ve N₂/O₂ soğutma kolları için Mag metreleri ; kaynaklı flanşlı büyük ebatlardaki çukurlar için IP68'i seçin.
• Alternatif: Çok büyük hatlarda veya basınç düşüşünün sıfır olması gereken yerlerde ultrasonik .

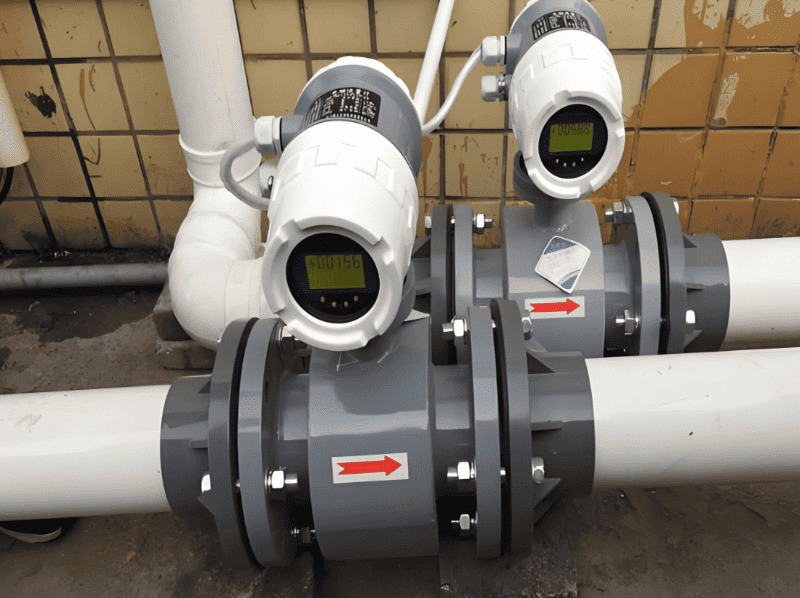

IWW suyu: Marafiq ve CT üfleme suyuna deşarj (4″, 50 °C'ye kadar):

• En iyisi: Aşınmaya dayanıklı astarlı (örneğin sert kauçuk) veya aşındırıcı sıvı ve tam çaplı topraklama için teflon astarlı manyetik metre ; gerekirse çift yönlü yetenek ekleyin.
• Uyumluluk ipucu: Atık su akış raporlaması için veri kaydediciyle eşleştirin.

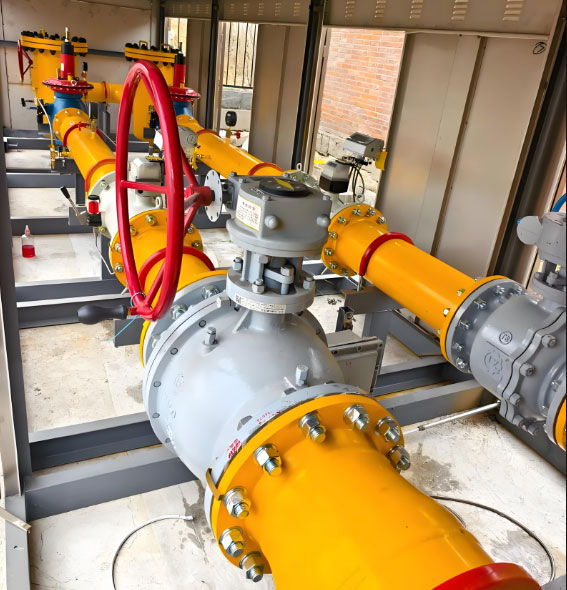

Doğalgaz (8″) ve LPG/SNG (8″) fırın gaz odasına (60 °C'ye kadar):

• En İyisi: Düşük basınç kaybıyla yüksek doğrulukta muhafaza/transfer sınıfı ölçümü için gaz türbini akış ölçeri .
• Alternatif: Temiz ve kuru gazda girdap akış ölçer (sağlam, düşük maliyetli); büyük boru hattı boyutları için düşük maliyetli gaz akış ölçeri olan termal kütle akış ölçerini düşünün .

Oksijenden OxiBoost'a (4″, 60 °C'ye kadar):

• En iyi: (doğrudan kütle akışı, basınç/sıcaklık telafisi yok) veya en yüksek doğruluk için Coriolis .
• Not: O₂-temiz malzemelerin ve onayların olduğundan emin olun.

Azot kalay banyosu (4″, 60 °C'ye kadar):

• En iyisi: Kararlı N₂ battaniye kontrolü için basınç/sıcaklık dengelemeli termal kütle veya girdap .

Hidrojen kalay banyosu (4″, 60 °C'ye kadar):

• En iyisi: Coriolis kütle akış ölçeri — değişen yoğunluklu H₂ için mükemmel; hassas kalay banyosu atmosfer oranlarını destekler veya girdap akış ölçeri ve değişken alan akış ölçeri seçeneği mevcuttur.
• Güvenlik: Ex-proof vericiler ve H₂ uyumlu contalar kullanın.

#1–#3 (4″, 60 °C'ye kadar) kompresörlerden gelen basınçlı hava:

• En iyisi: Basınçlı hava için temel değerleri, sızıntıları ve özgül enerjiyi (kWh/Nm³) izlemek amacıyla kullanılan termal kütle akış ölçer .
• Alternatif: Sağlam bir yapıya sahip hız ölçümünü tercih ediyorsanız Vortex'i tercih edin.

Boyutlandırma ve doğruluk: ilk seferde doğruyu bulun

• Hat boyutu ve hızı: Cam fabrikalarındaki çoğu 4″–20″ hat, sıvılar için 0,5–3 m/s , gazlar için ise 15–30 m/s'yi hedefler. Doğruluk için Reynolds sayılarını ölçüm cihazının teknik özellikleri dahilinde tutun.

• Düz çalışma gereklilikleri:

• Mag: tipik olarak ≥5D yukarı akış / ≥3D aşağı akış (satıcıyı kontrol edin).
• Girdap: ≥15D/5D yaygın.
• Ultrasonik: yol sayımı kılavuzunu takip edin; büyük borular için çift veya dört yol.

• Doğruluk hedefleri:

• Mag ve ultrasonik (sıvı): Oranın ±0,2–0,5%'i .
• Ultrasonik (gaz, saklama): ±0,5–1,0% .
• Termal kütle (hava/gazlar): Tipik okumanın ±1–2%'si .
• Coriolis (H₂, küçük çizgiler): Kütle akışının ±0,1–0,2%'si .

• Sıcaklık: 50–60 °C'ye kadar sıcaklık listelediniz; bu, çoğu ölçüm cihazının sınırları dahilindedir. Astar, conta ve elektronik bileşenlerin değerlerini doğrulayın.

• İletkenlik (mag metreler için): >5–20 µS/cm olduğundan emin olun (satıcıya özel). RO ürünü PTFE astarlar veya ultrasonik alternatif gerektirebilir.

Yüksek çalışma süresi için en iyi kurulum uygulamaları

• Montaj: Sıvılar için, gaz/katıların karışmasını önlemek için, tercihen elektrotları saat 3 ve 9 konumunda olacak şekilde, tam borulu dergileri yatay olarak takın.
• Topraklama ve ekranlama: İletken olmayan kaplamalarda topraklama halkaları kullanın ve sinyal kablolarını VFD'lerden uzakta ekranlayın.
• İzolasyon vanaları ve baypaslar: Üretimi durdurmadan vericilerin sıcak değiştirilmesini ve bakımını sağlar.
• Güç ve çıkışlar: Mümkün olan yerlerde 24 VDC'de standartlaştırın; DCS entegrasyonu için 4–20 mA + HART/Modbus kullanın; toplamlar için darbe çıkışlarını göz önünde bulundurun.
• Giriş koruması: Çukurlar ve dış mekan ağları için IP67/IP68 ve epoksi kaplı gövdeleri seçin.
• Tehlikeli alanlar: Fırın gazı, H₂, O₂ bölgeleri ATEX/IECEx veya yerel onaylar gerektirir; gerektiğinde kendiliğinden güvenli bariyerler seçin.

Kopyalayabileceğiniz maliyet tasarrufu sağlayan kullanım örnekleri

Soğutma kulesi optimizasyonu

Konsantrasyon çevrimlerini hesaplamak ve su ve kimyasal maliyetlerini azaltmak için besleme ve boşaltma hatlarına magmetreler takın.

Basınçlı hava sızıntı programı

Kompresör kollektörlerinde ve önemli üretim bölgelerinde bulunan termal kütle ölçerler kaçakları tespit ederek kWh/Nm³ kıyaslamasına olanak sağlar.

Yakıt-hava oranı kontrolü

Fırın ısı profillerini stabilize etmek ve özgül yakıt tüketimini düşürmek için ultrasonik gaz sayaçlarını (NG/LPG) oksijen kütle ölçerlerle eşleştirin.

Kalay banyosu atmosfer kontrolü

Coriolis (H ₂ ) ve termal kütle (N ₂ ), hassas %H₂/%N₂ oranını koruyarak yüzey kalitesini iyileştirir ve reddedilen parçaları azaltır.

Düzenleyici raporlama

Mag metreler aracılığıyla IWW deşarj toplamları çevresel raporlamaları ve denetimleri basitleştirir.
