Düşük hava akışı nasıl ölçülür?

Silver Automation Instruments, bazen dakikada 0,02 standart santimetre küp (sccm) kadar düşük hava akışlarını ölçme talepleriyle sıklıkla karşılaşmaktadır. Bu tür dakika akış hızlarını ölçmek, geleneksel akış ölçüm teknolojilerinin sınırlamaları nedeniyle önemli zorluklar ortaya koymaktadır.

Düşük hava akışı ölçümüne neden ihtiyaç duyarız?

Düşük hava akışını ölçmek, optimum HVAC sistem performansını sağlamaktan, kaçak tespiti için düşük hava akışını ölçmeye ve laboratuvar ortamlarında hassas koşulları korumaya kadar çeşitli endüstrilerde hayati önem taşır. Peki neden önemlidir ve onu zorlayan nedir? Ayrıntılara dalalım.

Düşük Hava Akışını Ölçmede Karşılaşılan Zorluklar

Düşük hava akışını ölçmek basit değildir. Geleneksel akış ölçerler sınırlı hassasiyetleri nedeniyle genellikle düşük akış hızlarıyla mücadele eder, örneğin türbin akış ölçerleri yalnızca en az 2 m3/h hava akışını ölçebilir, değişken alan akış ölçerleri veya rotametreler olarak adlandırdığımız cihazlar yalnızca en az 50L/h hava düşük akışını ölçebilir. Türbülans, basınç düşüşleri ve sensör doğruluğu gibi faktörler ölçümleri daha da karmaşık hale getirebilir.

Bir diğer zorluk ise düşük akışlı hava için kalibrasyondur, düşük akışlı hava akış ölçerler için kalibrasyon tesisleri nispeten azdır. Bu kıtlık, asgari hava akış oranlarının hassas ölçümlerini gerektiren endüstriler ve laboratuvarlar için zorluklar yaratabilir. Uzman kalibrasyon hizmetlerine sınırlı erişim, artan maliyetlere ve daha uzun geri dönüş sürelerine yol açabilir ve bu da kritik uygulamaların doğruluğunu ve güvenilirliğini etkileyebilir.

Ayrıca, düşük hava akışına genellikle çok az basınç değişikliği eşlik eder ve bu da geleneksel cihazların bunu tespit etmesini ve doğru bir şekilde ölçüm yapmasını zorlaştırır.

Mikro Termal Kütle Akış Ölçerler: İdeal Çözüm

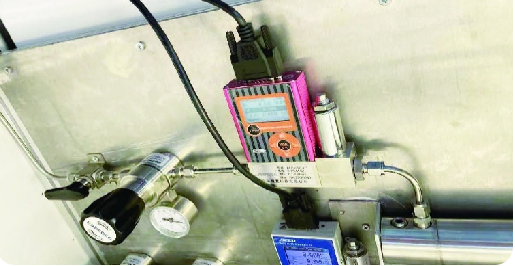

Düşük hava akışını ölçmek için en etkili araçlardan biri, silverinstruments.com tarafından sıklıkla önerilen termal kütle akış ölçerdir. Bu küçük hava akışı ölçüm cihazı , ısı transferi ilkesine göre çalışır ve bu da onu düşük akış hızlarına karşı oldukça hassas hale getirir.

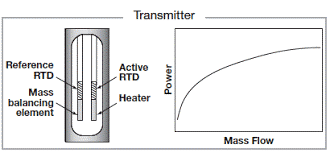

Küçük hava akış ölçer nasıl çalışır

Termal kütle akış ölçerler ısıtılmış bir sensör ve bir sıcaklık sensörü kullanır. Hava ısıtılmış sensörün yanından aktıkça ısıyı taşır ve iki sensör arasında bir sıcaklık farkı oluşturur. Ölçer, hava akış hızını, havanın kütle akış hızıyla doğru orantılı olan kaybedilen ısı miktarına göre hesaplar.

Düşük hava akışı ölçümü için Termal Kütle Akış Ölçerlerin Avantajları

1. Yüksek Hassasiyetli hava akış sensörü : Bu hava akış sensörleri, genellikle 0,02 ml/dak kadar düşük hava akış hızlarını tespit etmede üstündür ve küçük hava kaçaklarını veya laboratuvar kullanımını belirlemek için idealdir.
2. Hareketli Parça Yok : Düşük akışlı hava sensörlerinin mekanik bileşenleri olmadığından, aşınma ve yıpranmaya daha az eğilimlidirler ve uzun vadeli güvenilirlik sağlarlar.
3. Geniş Aralık : Hem düşük hem de yüksek akış hızlarını ölçebilirler, azaltma oranı 100: 1'e ulaşabilir, örneğin mikro hava akış sensörümüz 0,03 ~ 3 sccm düşük hava akış aralığını ölçebilir ve bu da onları çeşitli uygulamalar için çok yönlü hale getirir.
4. Düşük Basınç Düşüşü : Termal akış ölçerler, düşük akış senaryolarında düşük akış hava ölçümü için kritik olan basınç kaybını en aza indirir.
5. Doğrudan Kütle Akış Ölçümü : Bu mikro hava akış ölçerler, ek sıcaklık veya basınç telafisi ihtiyacını ortadan kaldırarak kütle akışını doğrudan ölçer.

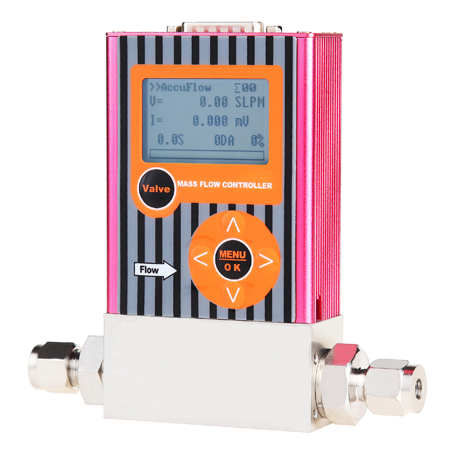

Düşük akışlı hava akış ölçerin temel teknik parametreleri

- Debi Aralığı: Genellikle modele bağlı olarak 0,02 ml/dak ile 3000 SLM arasında ölçülür.
- Doğruluk: Genellikle okumanın ±%1'i dahilinde yüksek doğruluk sunar.
- Tepki Süresi: Hızlı tepki süreleri, 0,2 saniyelik tepki süresine en iyi şekilde ulaşabilir
- Çıkış Seçenekleri: Dijital hava debimetresi, geleneksel rotametrelerden farklı olarak, kontrol sistemleriyle kolay entegrasyon için analog (4-20 mA) veya dijital çıkışlar (MODBUS RTU) sağlayabilir.

Mini hava akışı ölçümü için kurulum ipuçları

Filtre ekleme： Hava temizlenmeli, toz, sıvı ve yağdan kaçınılmalıdır. Gerekirse bir filtre takın.

Aşındırıcı gaz için kullanın: Debimetre kanalı için kullanılan malzemeler şunlardır: SUS 316L (00Cr17Ni14Mo2), SUS 417J1(00Cr30Mo2), flor kauçuk ve diğer korozyona dayanıklı malzemeler. Kullanıcının sisteminde soda olmaması, düşük sızıntı, titizlik ve iyi kullanım koşuluyla diğer kullanıcılar aşındırıcı gaz ve organik çözücü gaz kullandığında genel aşındırıcılığı kontrol etmek için kullanılabilir. Sipariş sırasında belirtilmelidir. Özel aşındırıcı gazlarda, tüm sızdırmazlık malzemeleri buna göre değiştirilmelidir.

Kurulum pozisyonu

Mikro hava akış kontrolörü, kurulum yüzeyinin seviyesini korumak için en iyi şekilde monte edilir, ancak konuma karşı özellikle hassas değildir, herhangi bir konuma monte edilebilir, yatay olmayan konumda kurulum sırasında sıfır ofseti bulunursa, işten sonra sıfır noktasını ayarlayabilirsiniz.

Düşük akış hızında farklı gazların kalibrasyonu ve dönüşümü

Debimetre genellikle azot (N2) ile kalibre edilir. Başka bir gaz kalibrasyonu gerekiyorsa, sipariş verirken satış temsilcisi ile özel siparişler yapılmalıdır. Mikro debimetre kullanıcıları azot ile kalibre edildiğinde başka gazlar kullandıklarında, bunlar ekteki dönüştürme faktörü ile dönüştürülebilir.

Çözüm

Düşük hava akışını ölçmek kritik ancak zorlu bir görevdir. Hassasiyetleri, güvenilirlikleri ve kurulum kolaylıklarıyla termal kütle akış ölçerler ideal bir çözüm sunar. İster HVAC sistemleri, ister tıbbi cihazlar veya hava kaçağı tespiti olsun, bu küçük hava akış ölçerler doğru ve verimli düşük hava akışı ölçümü sağlayarak onları modern uygulamalarda vazgeçilmez kılar.
