Pozitif Deplasmanlı Akış Ölçer

Pozitif Deplasmanlı Akış Ölçer: Yüksek hassasiyetli akışkan "muhasebesinin" kapsamlı bir analizi

Endüstriyel metroloji alanında, akışkan akışının doğru ölçümü, üretim kontrolünün, enerji yönetiminin ve ticaret mutabakatının temel taşıdır. Çeşitli akış ölçüm teknolojileri arasında, PD akış ölçerler, özellikle yüksek hassasiyet ve yüksek değerli ortam gerektiren uygulamalar için uygun olan doğrudan ve güvenilir ölçüm prensipleri nedeniyle akışkan ölçümünde "hassas muhasebeciler" olarak bilinir.

İlgili makaleler：

• [ Pozitif Deplasmanlı Akış Ölçere Genel Bakış ]

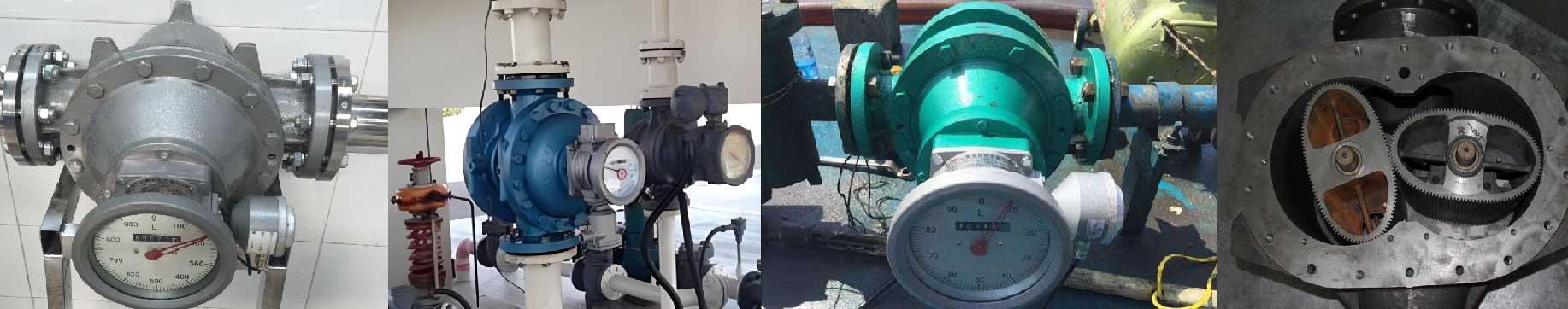

Pozitif deplasmanlı akış ölçer nedir?

Pozitif deplasmanlı akış ölçer olarak da bilinen PD akış ölçer, bir tür hacimsel akış ölçerdir ve basit ve klasik bir fikre dayanır: Ölçülen akışkanın (yakıt, dizel, reçine vb.) sürekli olarak bilinen, sabit hacimli "küçük birimlere" bölünmesi ve bu birimlerin sayısının sayılmasıyla toplam akış hızının hesaplanması.

Eski bir su alma işlemini düşünün: standart kapasiteli bir kovayı tekrar tekrar suyla doldurup boşaltmak. Kovanın kaç kez doldurulduğunu sayarak, toplam su hacmi doğru bir şekilde belirlenebilir. Pozitif deplasmanlı akış ölçer, bu sürecin otomasyonu ve sürekli uygulamasıdır.

Pozitif deplasmanlı akış ölçerin çalışma prensibi nedir?

Ayırma: Akış sensörü ölçüm odasının içindeki hassas hareketli parçalar (rotorlar, pistonlar, dişliler gibi) gövdeyle birlikte bir veya daha fazla bilinen hacimli "ölçüm odası" oluşturur.

Doldurma ve boşaltma: Sıvı içeri akar, hareketli parçaların dönmesini veya ileri geri hareket etmesini sağlar ve ölçüm odasının periyodik olarak sıvıyı doldurmasına ve boşaltmasına neden olur.

Sayma: Hareketli parçaların çevrim sayısının (devir, ileri geri hareket süresi gibi) mekanik, manyetik veya fotoelektrik yollarla kaydedilmesi.

Hesaplama: Tek bir ölçüm odasının hacmi ile zaman sayısını çarparak kümülatif akış hızını elde ederiz; birim zaman başına sayarak anlık akış hızı elde edilebilir.

Sıvı hacmini doğrudan ölçtüğü için doğruluğu, sıvı yoğunluğu, viskozite, basınç dağılımı ve akış hızındaki değişikliklerden neredeyse hiç etkilenmez. Bu, türbin, girdap akış ölçer ve elektromanyetik akış ölçer gibi hız akış ölçerlerden en önemli farkıdır.

Pozitif deplasmanlı akış ölçerlerin ana tipleri

Ölçüm odasının oluşum yöntemine ve hareketli parçaların yapısına göre hacimsel akış ölçerler esas olarak aşağıdaki kategorilere ayrılır:

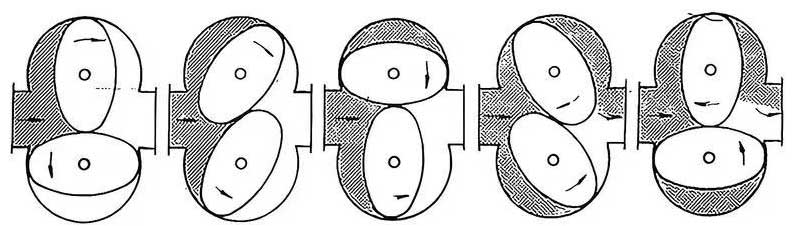

1. Eliptik dişli akış ölçer veya oval dişli akış ölçer

Yapı: Gövde, sıvı basınç farkı altında dönüşü dönüşümlü olarak sağlayan iki adet birbirine geçen eliptik dişli ile donatılmıştır.

Çalışma: Dişli ile gövde arasında hilal şeklinde bir ölçüm odası oluşturulur. Her dönüşte, dört ölçüm odasından sıvı boşaltılır.

Özellikler: Klasik, dayanıklı, yüksek hassasiyetli, özellikle petrol ürünleri ve kimyasal hammaddeler gibi orta ve yüksek viskoziteli sıvılar için uygundur. Sıvı temizliği için belirli gereklilikler vardır.

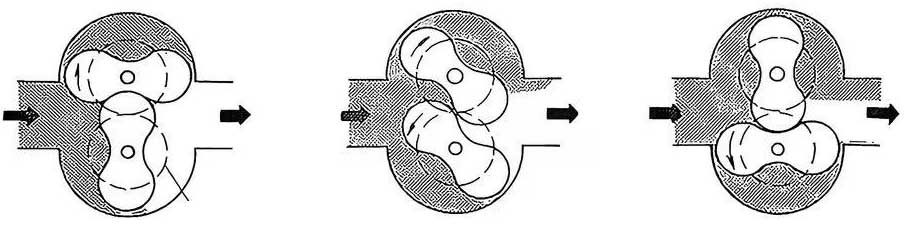

2. Kök akış ölçer

Yapısı: Yüzeyinde diş bulunmayan, temas gerektirmeyen ve sabit hızda dönüş sağlayan senkron dişlilerle desteklenen bir çift "8" biçimli bel çarkı rotoru.

Çalışma prensibi: Eliptik dişlilere benzer, ancak bel tekerleği doğrudan temas etmediği için daha az aşınma olur ve daha yüksek basınç farklarına dayanabilir.

Özellikler: Ölçüm odası daha büyük bir hacme sahiptir ve düşük viskoziteli sıvıların (dizel ve solventler gibi) ve gazların yüksek akışlı ölçümü için uygundur.

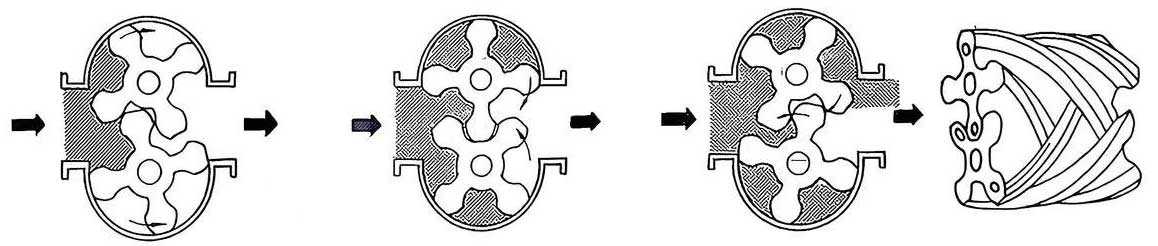

3. Helisel dişli akış ölçer (Bi rotor akış ölçer)

Yapı: İki spiral veya involüt rotordan oluşan benzersiz tasarım.

Çalışma: Rotor, dönüş sırasında sürekli temas sağlayarak, vidalı pompanın ters işlemine benzer şekilde, düzgün ve titreşimsiz bir itme hareketi oluşturur.

Özellikleri: Son derece düzgün çalışma, düşük gürültü, küçük titreşim, oval dişli akış ölçere kıyasla geniş aralık oranı ve yukarı ve aşağı akışta düz boru kesitlerine gerek olmaması, onu yüksek performans ve yüksek güvenilirlik uygulamaları için ideal bir seçim haline getirir.

4. Kazıyıcı akış ölçer

Yapı: Rotorun radyal oluğuna kayar bir kazıyıcı yerleştirilmiştir. Merkezkaç kuvveti ve sıvı basıncının etkisiyle kazıyıcı, uzar ve ölçüm odasının iç duvarına sıkıca kayar.

Görevi: Kazıyıcı, sıvıyı birden fazla bağımsız bölmeye ayırır ve ileri doğru iter.

Özellikleri: Yüksek hassasiyet, düşük titreşim, güçlü uyum yeteneği, belirli bir viskozite ve temizlik aralığını idare edebilme, havacılık yakıtı ve bitmiş yağ gibi önemli ölçümlerde yaygın olarak kullanılır.

5. Pistonlu/karşılıklı akış ölçer

Yapı: Akışkan, silindir içindeki pistonun ileri geri hareketiyle ölçülür.

Çalışma: Akışkan pistonu hareket ettirir ve akış yolu değişimi krank bağlantı çubuğu veya valf grubu mekanizması tarafından kontrol edilerek sürekli emiş ve tahliye sağlanır.

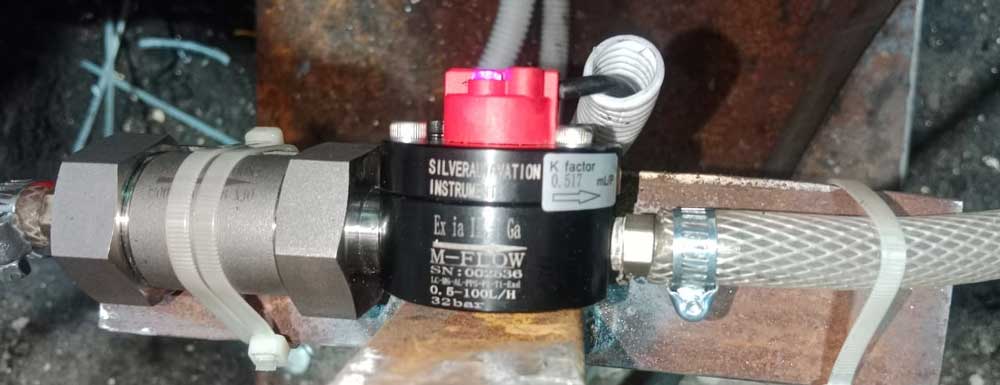

Özellikleri: Düşük akış hızlarında bile son derece yüksek doğruluğu koruyabilir ve yakıt dağıtıcıları, laboratuvarlar ve küçük akış ölçümü için standart bir cihazdır, ancak yapısı nispeten karmaşıktır.

6. Döner pistonlu akış ölçer

Yapısı: Özel olarak şekillendirilmiş bir ölçüm odasında, eksantrik olarak dönen bir yivli döner piston.

Görevi: Pistonun salınımı ve dönmesiyle sıvı ayrılır ve boşaltılır.

Özellikleri: Kompakt yapı, düşük maliyet, ev tipi su sayaçlarında, küçük endüstriyel alanlarda su ve düşük viskoziteli sıvı ölçümünde yaygın olarak kullanılır.

Pozitif deplasmanlı akış ölçerin avantajları ve dezavantajları

Avantajları:

Son derece yüksek ölçüm doğruluğu: Günümüzde mevcut en hassas akış ölçer türlerinden biridir ve genellikle ticaret hesaplamaları ve standart iletimi için bir referans aracı olarak kullanılır. En yüksek doğruluk ± %0,2 veya daha yüksek değerlere ulaşabilir.

Ölçüm, akışkanın özelliklerinden bağımsızdır: viskozite değişimlerine duyarsız, aynı ölçüm cihazı geniş viskozite aralığına sahip akışkanlara uyum sağlayabilir (özellikle petrol ürünleri veya bal, ham petrol ve bitüm gibi yüksek viskoziteli akışkanlar için uygundur).

Ön ve arka düz boru kesitlerine gerek yoktur: Ölçüm prensibi tam gelişmiş akış hızı dağılımına dayanmaz ve düşük montaj alanı gerektirir, özellikle sınırlı alana sahip durumlar için uygundur.

Geniş aralık: Tipik aralık oranı 10:1'e kadar ulaşabilir ve yüksek performanslı modeller 20:1 gibi daha da geniştir ve hem küçük hem de büyük akış hızlarını doğru bir şekilde ölçebilir.

Doğrudan hacim ölçümü: Yoğunluk telafisi için ek basınç veya sıcaklık sensörlerine ihtiyaç duyulmadan doğru toplam hacim elde edilebilir ve sistem yapısı basittir.

Dezavantajları:

PD akış ölçer, ortamın temizliğine duyarlıdır : Katı parçacıklar ve kirleticiler hassas hareketli parçalara takılabilir veya onları aşındırarak arızalara veya doğrulukta düşüşe neden olabilir. Bu nedenle, her zaman temiz ve saf sıvı ölçümü yapmayı unutmayın. Genellikle PD akış ölçerin önüne bir filtre takmak gerekir veya parçacıklar kaçınılmazsa Coriolis akış ölçeri tercih edebilirsiniz.

Önemli basınç kaybı: Akışkanın hareketli parçaların direncini aşması gerektiğinden dolayı, viskoziteyle birlikte artan kalıcı basınç kaybı meydana gelir.

Akış sensörü hareketli parçalara sahiptir: Mekanik yapısı karmaşıktır, içerisinde hareketli parçalar bulunur ve düzenli bakım, kalibrasyon ve yağlama (kendi kendini yağlayan veya harici yağlama) gerektiren mekanik aşınmalar vardır.

Büyük çaplar için uygun değildir: Yapısı ve basınç kaybı, büyük çaplı boru hatlarında (genellikle DN300'den büyük, 12 inç ) uygulanmasını sınırlar.

Olası titreşim ve gürültü: Özellikle dişlilerin veya rotorların birbirine geçmesi durumunda sistemde titreşim ve gürültü meydana gelebilir.

Pozitif deplasmanlı akış ölçerlerin tipik uygulamaları

Hacimsel akış ölçerler, benzersiz avantajlarıyla aşağıdaki alanlarda vazgeçilmez bir rol oynar:

1. Petrol ve petrokimya endüstrisi

Ticaret devri: Ham petrol, rafine edilmiş petrol (benzin, dizel) ve sıvılaştırılmış petrol gazı (LPG) gibi yüksek fiyatlı medyaların, oval dişli akış ölçer, çift rotorlu ve kazıyıcı akış ölçerler kullanılarak, doğru bir şekilde alım satımının yapılması.

Proses kontrolü: Yağlama yağı, kalıp yağı , gres , yakıt yağı, asfalt vb. gibi yüksek viskoziteli ürünlerin partilenmesi ve yüklenmesi/nakliyesi.

İlgili makaleler：

• [ Dizel yağ akış ölçümü için oval dişli akış ölçer ]
• [ Ham petrol akış ölçer ]
• [ Yakıt akış ölçer ]
• [ Yakıtlar ve yağlar için pozitif deplasmanlı akış ölçer ]

2. Kimya ve ilaç endüstrileri

Yüksek viskoziteli ortam: Reçine, polimer , kaplama, ksilem, çözücü, öz, şurup vb.'nin parti ölçümü ve dolumu.

Yüksek saflık/aşındırıcı ortamlar: Paslanmaz çelik gibi özel malzemelerden yapılmış akış ölçerler kimyasal hammaddelerin ölçümünde kullanılır.

3. Gıda ve içecek endüstrisi

Hijyen ölçümü: Çikolata, reçel, yenilebilir yağ, süt ürünleri, bira, içecekler vb. gibi gıdaların kantitatif dolum ve üretim bileşenleri.

İlgili Ürün：

• [ Hijyenik Pozitif Deplasmanlı Akış Ölçer ]

4. Diğer önemli alanlar

Havacılık ve Uzay: Uçak yakıtının hassas bir şekilde doldurulması ve test edilmesi.

Gemi: Deniz yakıtının yakıt ikmali ve tüketiminin yönetimi.

Laboratuvar: Standart masa olarak veya küçük akışlı, yüksek hassasiyetli bilimsel araştırma deneyleri için kullanılır.

1.000 doların altında pozitif deplasmanlı akış ölçer

PD akış ölçerlerin fiyatı, malzeme (dökme demir, alüminyum, dökme çelik veya paslanmaz çelik gibi), boru çapı boyutu (2,5 cm ve 20 cm PD akış ölçerlerin toplam fiyatı farklıdır) ve basınç derecesi (standart 16 bar basınç, 580 psi daha yüksek basınca ihtiyacınız varsa, maliyeti daha yüksek olacaktır) gibi çeşitli faktörlerden etkilenir. Fiyat farkı, farklı konfigürasyonlar ve çalışma koşulları altında önemlidir. Yüksek kaliteli akış ölçerleriyle bilinen Silverinstruments.com, sınırlı bütçeleri olan ancak net ihtiyaçları olan müşteriler için, güvenilir performans sağlarken 1.000 doların altında fiyatlandırılabilen bazı hacimsel akış ölçer modelleri sunarak uygun maliyetli seçenekler sunar.

Çözüm

Olgun ve klasik bir ölçüm teknolojisi olan hacimsel akış ölçer, yüksek hassasiyet ve güvenilirlik arayan akış ölçümü alanında istikrarlı bir konuma sahiptir. Ortam temizliğine yönelik yüksek gereksinimler ve hareketli parçaların varlığı gibi sınırlamalarına rağmen, yüksek viskoziteli sıvıların taşınması, ticari anlaşmaların yürütülmesi ve sınırlı kurulum alanı gibi belirli senaryolarda vazgeçilmez bir tercih edilen çözüm olmaya devam etmektedir. Malzeme bilimi ve elektronik teknolojisindeki gelişmelerle birlikte, modern hacimsel akış ölçerler aşınma direnci, kendi kendini teşhis etme, dijitalleştirme ve iletişim yetenekleri açısından gelişmeye devam ederek, bu "akışkan hassasiyeti muhasebecisinin" gelecekteki endüstriyel istihbarat süreçlerinde vazgeçilmez temel değerini sürdürmesini sağlamaktadır.
