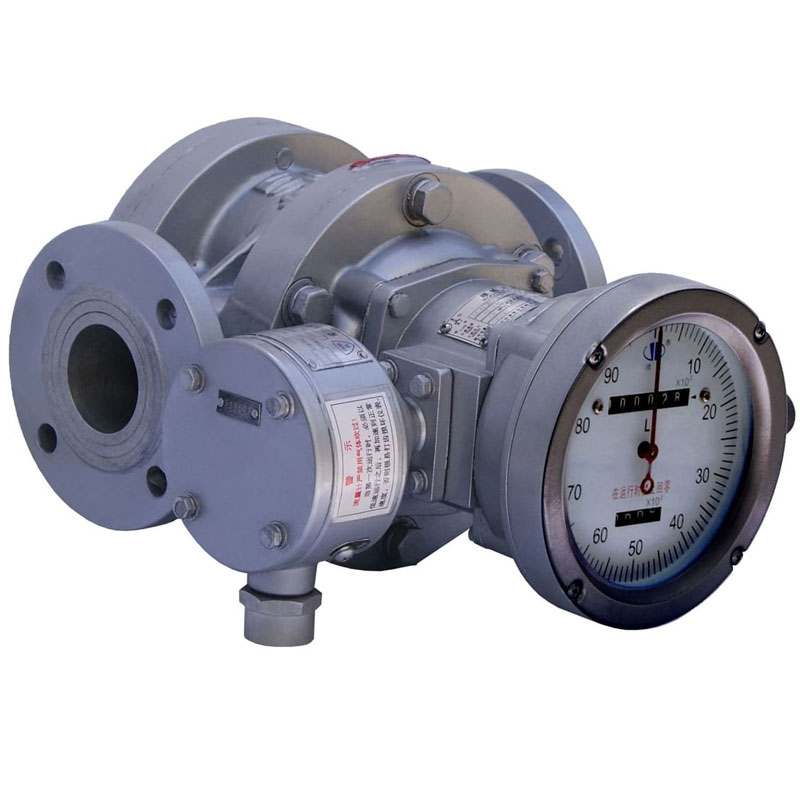

4-20mA çıkışlı pozitif deplasmanlı akış ölçer

Pozitif deplasmanlı akış ölçer: Yüksek hassasiyetli ölçüm için güvenilir bir seçim

Pozitif deplasmanlı akış ölçer nedir?

Hacimsel akış ölçer olarak da bilinen pozitif deplasmanlı akış ölçer, hassas bir sıvı akış ölçüm cihazıdır. Çalışma prensibi oldukça doğrudandır: sıvıyı bilinen hacimdeki "küçük birimlere" böler ve bu birimlerin sayısını sayarak toplam sıvı hacmini hesaplar. Bu, boru hattından kova kova akan toplam sıvı miktarını ölçmek için sabit kapasiteli bir kova kullanmaya benzer. Yaygın akış ölçer türleri arasında oval dişli akış ölçerler, kök akış ölçerler ve helezon dişli akış ölçerler bulunur.

Pozitif Deplasmanlı akış ölçer geniş uygulanabilir senaryolar<

Yüksek hassasiyet özellikleri sayesinde PD akış ölçerler, hassas ölçüm, çökelme veya parti kontrolü gerektiren durumlarda sıklıkla kullanılır. Tipik uygulamalar şunlardır:

• Petrol ticareti: Akaryakıt istasyonları, dizel, yakıt, gazyağı, propan, jet yakıtı, ham petrol ve rafine edilmiş petrol ürünlerinin taşınması gibi.
• Kimya endüstrisi: Toluen, ksilem, nafta, parafin gibi pahalı veya kritik kimyasal reaktiflerin doğru şekilde eklenmesi
• Gıda ve İlaç: Yenilebilir yağ, alkol, etanol, pekmez, şurup vb. gibi hammaddelerin ölçülmesi.
• Reçineler, ham petrol ve asfalt gibi yüksek viskoziteli akışkanların ölçümü.

4-20mA çıkışlı pozitif deplasmanlı akış ölçere neden ihtiyaç duyarız?

Geleneksel mekanik PD akış ölçerler, herhangi bir çıkış olmadan kümülatif akış (toplam kullanım) sağlar. Silverinstruments.com, 4-20 mA çıkış fonksiyonuyla donatılmış modelleri tedarik ederek önemli modernizasyon avantajları sunar:

Anlık akış hızının uzaktan izlenmesini sağlayın: 4-20 mA sinyali, akışkanın anlık akış hızı değerine kusursuz bir şekilde karşılık gelebilir. Bu, operatörlerin boru hattındaki akış hızı değişikliklerini merkezi kontrol odasında gerçek zamanlı olarak izlemelerine olanak tanıyarak, proses kontrolünün kolaylığını büyük ölçüde artırır.

Kolay entegrasyon ve otomasyon: 4-20mA analog çıkış, PLC ve DCS gibi sistemler tarafından kolayca alınabilen, endüstriyel kontrol alanındaki en standart sinyaldir. Bu sayede akış verileri, vanaların otomatik olarak ayarlanması, alarmların tetiklenmesi veya diğer ekipmanlarla etkileşim gibi otomatik kontrol süreçlerine doğrudan dahil edilebilir.

Veri değerinin artırılması: Anlık akış (4-20mA akım çıkışı) ve kümülatif akış (cihazın kendisi tarafından görüntülenir) aynı anda elde edilerek, işletmeler daha kapsamlı enerji verimliliği analizi, proses optimizasyonu ve arıza teşhisi yapabilirler.

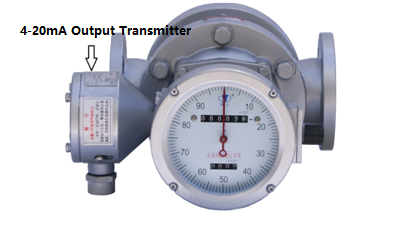

PD akış ölçer için 4-20mA analog çıkış vericisi

BMF serisi 4-20mA çıkış vericisi, firmamızın pozitif deplasmanlı akış ölçerleriyle eşleştirilebilir ve sahadaki anlık akışı 4-20mA analog çıkışa dönüştürerek anlık akışın görüntülenmesi, ayarlanması ve kontrolü için uzaktan kontrol odasına iletebilir. Ayrıca, akış toplamını almak için akış darbe sinyalleri de üretir.

PD ölçer için 4-20mA vericinin özellikleri

1. Dört telli sistem (pozitif güç kablosu, 4-20mA akım kablosu, darbe sinyali kablosu, güç topraklama kablosu)

• Not: Sadece 4-20mA çıkış için, üç telli bir sistemdir. Nabız sinyali kablosu teslimat sırasında harici olarak bağlanmaz.

2. Akış ölçerden doğrudan 4-20mA çıkış, uzun iletim mesafesi, güvenli ve güvenilir

PD akış ölçer için 4-20mA vericilerin teknik parametreleri

1. Çıkış sinyalleri:

a. Analog miktar 4-20mA

b. Gerilim darbesi: 12V besleme için VL<0,5V, VH>9V; 24V besleme için VL<1V, VH>20V

2. İzin verilen hata:

• Analog miktar: ±%0,5 FS

• Darbe miktarı: ±1 darbe

3. Ortam sıcaklığı: -25°C ila +50°C

4. Analog nicelik yük direnci (kullanıcı tarafı):

• 12V besleme için <400Ω

• 24V besleme için <800Ω

5. Güç kaynağı:

• DC12V ± %10, 60mA

• DC24V ± %10, 60mA

6. Patlamaya dayanıklılık derecesi: ExdIIBT5

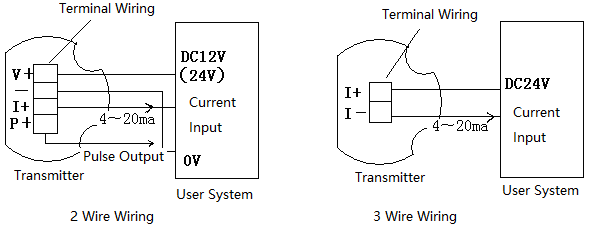

BMF serisi 4-20mA akış vericisi nasıl bağlanır

Sipariş verirken, kullanıcıların DC24V veya 12V güç kaynağından hangisine ihtiyaç duyduklarını belirtmeleri gerekmektedir. Kablolama, verilen şemaya göre yapılmalıdır.

DİKKAT: GÜÇ VARKEN KABLO BAĞLAMAYIN!

Çözüm

Pozitif deplasmanlı akış ölçer, yüksek hassasiyetin ta kendisidir. 4-20 mA çıkış fonksiyonu eklemek, onu "uzaktan gözler ve kulaklar" ile donatmak anlamına gelir; bu da onu yalnızca hassas bir "ölçüm ölçeği" değil, aynı zamanda endüstriyel zeka ve gelişmiş yönetim elde etmenin önemli bir parçası olan modern otomasyon proses kontrol sistemlerinde gerçek zamanlı ve güvenilir bir katılımcı haline getirir.
