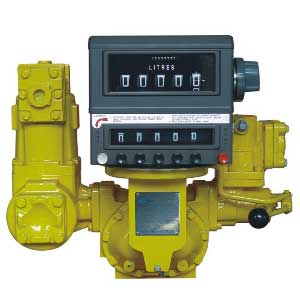

LC-M Serisi pozitif deplasmanlı akış ölçer

LC-M serisi ölçüm cihazları, sıvılar için pozitif deplasmanlı bir ölçüm cihazıdır; bir tür toplu yakıt akış ölçeridir. Hem transfer hem de proses kontrol uygulamalarında toplu sıvı ölçümü için tasarlanmıştır; yağ ve yakıtların toplu akış ölçümü için mükemmeldir.

Pozitif deplasmanlı akış ölçerin çalışma prensibi

Sayaç, iki kanatlı deplasman rotoru ve merkezi tek blokajlı rotorun, sayaç elemanı içinde metal-metal teması olmadan üç silindirik delik içinde senkronize bir şekilde döndüğü bir gövdeden oluşur. Her rotor, her iki ucundan rotor millerinin içinden geçtiği bir yatak plakası ile desteklenir.
Kanatlı deplasman rotorları, ölçüm elemanının iki yarım silindir deliğinden dönüşümlü olarak hareket ederken, tek blokaj rotoru, kendi deliği içerisinde, ölçümü yapılmamış yukarı akış ürünü ile ölçümü yapılmış aşağı akış ürünü arasında sürekli bir kılcal sızdırmazlık oluşturacak şekilde döner.
Her rotor milinin bir ucunda bir zamanlama dişlisi bulunur. Her bir deplasman rotor dişlisinin iki katı diş sayısına sahip olan blokaj rotor dişlisi, deplasman rotorlarının RPM'sinin yarısı kadar bir hızda döner.

LC-M serisi pozitif deplasmanlı akış ölçerin avantajları

• Mükemmel kademesiz ayar mekanizması, ölçüm cihazının mikro düzeyde ayarlanmasına olanak tanır
• Geniş akış aralığında yüksek doğruluk ve tekrarlanabilirlik, sabit akışta üstün doğruluk
• Düşük bakım, ölçüm odasında metal-metal teması yok, uzun ömürlü hizmet Düşük basınç kaybı, gerçek bir yerçekimi akış ölçeri
• Basınç dalgalanmalarından, sıcaklık değişimlerinden, viskozite değişimlerinden bağımsız olarak yüksek doğrulukta akış ölçümü
• Pozitif deplasmanlı akış ölçer aksesuarları arasında hava gidericiler, süzgeçler, vanalar ve önceden ayarlama, teslimatları toplama ve fiş yazdırma için mekanik veya elektronik kayıt cihazları ve yazıcılar bulunur.

PD akış ölçerin özellikleri

• PD akış ölçer sensör malzemesi: alüminyum, dökme demir ve paslanmaz çelik
• Yüksek doğruluklu PD akış ölçer: ± %0,2
• Tekrarlanabilirlik: ≤%0,07
• Akış Birimi: Litre/ABD Galonu/IMP Galonu
• Mevcut PD akış ölçer boyutu ve akış aralığı
• 40 mm PD akış ölçer veya 1,5”: 25-250 L/dak
• DN50 pozitif deplasmanlı akış ölçer veya 2 inç, 55-550 LPM
• DN80 PD akış ölçer veya 3 inç boyut: 506-5063 GPM (dakika başına ABD galonu)
• DN100 veya 4 inç pozitif deplasmanlı akış ölçer: 748~7484 Galon/dakika
• NB150mm veya 6 inç PD akış sensörü dakikada 300-3000 litre akış sağlayabilir

Pozitif deplasmanlı akış ölçer uygulamaları

Havacılık yakıtları, çözücüler, yakıt, benzin, dizel, biyodizel, sıvılaştırılmış petrol gazı (LPG), ham petrol akış ölçer, tren ve vagon yakıt ikmali, madencilik ve tesis araçlarının yakıt ikmali ve gemi ve tekne yakıt ikmali için akış ölçümü. Ayrıca ısıtılmış ve/veya viskoz sıvılar için; evlere ısıtma amaçlı yakıt veya servis istasyonlarına benzin teslim eden tanker vagonları için; evlere ve çiftliklere LPG teslim eden bobtail'ler için; ve uçaklara avgas veya jet yakıtı teslim eden havacılık yakıt ikmal araçları için.
Yakıt dökme tesislerinde ve/veya rafinerilerde yakıt ve petrokimya ürünlerinin yükleme/boşaltma işlemlerinin kontrolü
Yakıt/LPG taşımacılığı ve teslimatı için kamyon üstü tanker
Büyük araçlar ve uçaklar için ağır hizmet tipi yakıt dağıtım sistemi

Pozitif deplasmanlı akış ölçerler için aksesuarlar
