1. ÜRÜN TANITIMI

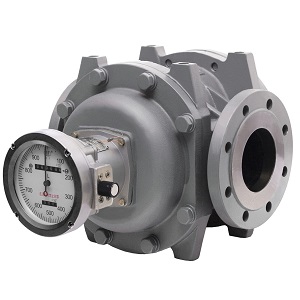

LL serisi sıvı kök akış ölçeri, pozitif deplasmanlı bir akış ölçer türüdür veya bazen buna Döner Lob Akış Ölçer diyoruz Yenilikçi ürün tasarımı, çekici görünümü ve rasyonel yapısıyla LL serisi sıvı kök akış ölçer, yüksek doğruluk, yüksek hassasiyet ve kolay kurulum ve kullanım sunar. Petrol, elektrik enerjisi, metalurji, ulaşım, milli savunma ve diğer sektörlerde petrol ölçümü ve ticari ticaretin hesaplanması için yaygın olarak kullanılır.

1.1 Çalışma Prensibi

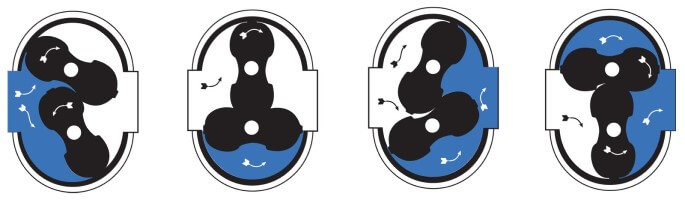

working principle of roots flow meter

Ölçülen sıvı ölçüm haznesinden aktığında, akış ölçerin giriş ve çıkışında bir basınç farkı oluşur ve Sıvı Kökleri bu basınç farkının itmesiyle döner. Aynı zamanda, lob şaftına sabitlenmiş bir çift tahrik dişlisi aracılığıyla, iki Sıvı Kökleri sürekli döner. Sıvı Kökleri döndükçe, sıvı sürekli olarak ölçüm haznesinden akış ölçerden boşaltılır. Her çiftten geçen sıvı hacmi, ölçüm haznesinin hacminin dört katıdır. Sızdırmaz kaplin ve redüksiyon mekanizması sayesinde, dönüş sayısı azaltılır ve sıvının anlık ve kümülatif akışını gösteren sayaca iletilir.

Sayma mekanizmasına bir verici takıldığında, vericili bir akış ölçer elde edilir. Göstergeli cihazlar veya mikrobilgisayar sistemleriyle eşleştirildiğinde, uzaktan iletim (nicel, kümülatif, anlık ve diğer işlevler) otomatik ölçüm ve kontrol gerçekleştirilebilir. Kullanım talimatları için lütfen göstergeli cihaz sınıflandırma kılavuzuna bakın.

1. 2. STANDARTLAR VE SERTİFİKALAR

Product Standard	JB/T9242-2015 (General Technical Specifications for Positive Displacement Flowmeters)
Explosion-proof Mark	Exd II CT6
Flange Standard	DN, ANSI, JIS
Protection Class	IP66

1.3 TEKNİK PARAMETRELER

Accuracy Grades

0.5%, 0.3%, 0.2%

Ambient Temperature

-25°C to +60°C

Environmental Temperature

Electronic Counter (Standard): -25°C to +60°C

Mechanical Counter (Optional): -43°C to +60°C

Ana Bileşen Malzemeleri ve Nominal Basınç

Model	Shell, Front & Rear Cover	Cover Plate	Liquid Roots	Shaft	Bearing	Nominal Pressure (MPa)
LL-AL	Cast Iron	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
LL-EL	Cast Steel	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	DN80↓ 4.0 DN100↑ 2.5
LL-LL	Aluminum Alloy	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
*Note*	Special materials available upon request and can be customized for specific applications

Uygulama Notları:

• LL-AL Serisi: Döküm demir akış ölçerler çeşitli yağlar ve aşındırıcı olmayan akışkanlar için yaygın olarak kullanılır.

• LL-EL Serisi: Döküm çelik akış ölçerler yüksek basınçlı ve düşük viskoziteli akışkanlar için uygundur.

• LL-LL Serisi: Düşük basınçlı, düşük viskoziteli sıvılar için ultra hafif alüminyum alaşımlı.

1. 4. AKIŞ ARALIĞI

Akışkan viskozitesine ve istenilen hassasiyet derecesine bağlı olarak akış aralıkları değişmektedir.

Akış Aralığı Birimi: m³/h

Nominal Diameter (mm)	Fluid Viscosity (mPa·s)
Nominal Diameter (mm)	2.0~150	0.6~2.0	2.0~150	0.6~2.0	2.0~150	0.6~2.0
25	0.6~6	1.2~6	1.2~6	1.5~6	1.5~6	2~6
40	1.6~16	3.2~16	3.2~16	4~16	4~16	5~16
50	2.5~25	5~25	5~25	6~25	6~25	8~25
80	6~60	12~60	12~60	15~60	15~60	20~60
100	10~100	20~100	20~100	25~100	25~100	33~100
150	25~250	50~250	50~250	60~250	60~250	80~250
Accuracy Grade	0.5		0.3		0.2

Not: Belirli akış gereksinimleri olan %0,2 hassasiyet gerektiren uygulamalar için, ayarlanmış maksimum akış hızlarıyla mekanik contalı yapı kullanılabilir. Özel konfigürasyonlar için lütfen fabrikaya danışın.

1. 5. BOYUTLAR VE MONTAJ

dimensions of roots flow meter

Aşağıdakilerin tam özellikleri için ayrı boyut tabloları belgesine bakın:

• Dökme Demir Tip Debimetre (LL-AL Serisi) - Manyetik Sızdırmaz Yapı

Model	L	H	I	B	C	D	D1	N-Φ	Weight (kg/unit)
LL-AL25.06 Thread	180	297	75	110×110	148	G1¼″ (Pipe thread)			8
LL-AL25.06 Flange	180	297	75	110×110	148	φ115	φ85	4-φ14	10
LL-AL40.1	240	320	88	φ170	170	φ150	φ110	4-φ18	21
LL-AL50.1	265	335	97	φ190	185	φ165	φ125	4-φ18	26
LL-AL80.1	265	394	122	φ246	248	φ200	φ160	8-φ18	40
LL-AL100.1	350	484	164	φ305	335	φ220	φ180	8-φ18	88
LL-AL150.1	560	602	232	φ440	455	φ285	φ240	8-φ22	202

Model Açıklama Örneği: LL-AL25.06

LL-Sıvı Kökler akış ölçer

AL-Dökme demir gövde + alüminyum alaşımlı rotor

25-DN25

.06-Basınç 0,6 Mpa

• Döküm Çelik Tip Debimetre (LL-EL Serisi) - Manyetik Sızdırmaz Yapı

Model	L	H	I	B	C	D	D1	N×Φ	Weight (kg/unit)
LL-EL25.3 Thread	180	297	75	120×120	148	G1¼″ (Pipe thread)			10
LL-EL25.3 Flange	180	297	75	120×120	148	φ115	φ85	4-φ14	10
LL-EL40.4	240	320	88	φ170	170	φ150	φ110	4-φ18	30
LL-EL50.4	360	370	105	φ226	222	φ165	φ125	4-φ18	41
LL-EL80.4	360	405	128	φ256	258	φ200	φ160	8-φ18	52
LL-EL100.3	450	482	167	φ334	338	φ235	φ190	8-φ22	110
LL-EL150.3	560	602	232	φ455	458	φ300	φ250	8-φ26	215

Model Açıklama Örneği: LL-EL40.4

LL-Sıvı Kökler akış ölçer

EL-Döküm çelik gövde + alüminyum alaşımlı rotor

40-DN40

.4-Basınç 4Mpa

2. AKIŞ ÖLÇER YAPILANDIRMASI

Debimetreler genellikle fabrikadan aşağıdaki konfigürasyonlara göre tedarik edilir. Eşleşen sayaç modelleri ve performans parametreleri için aşağıdaki tabloya bakın:

Type	Parameters	Pictures

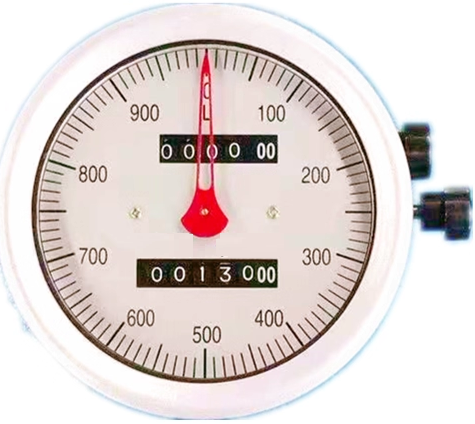

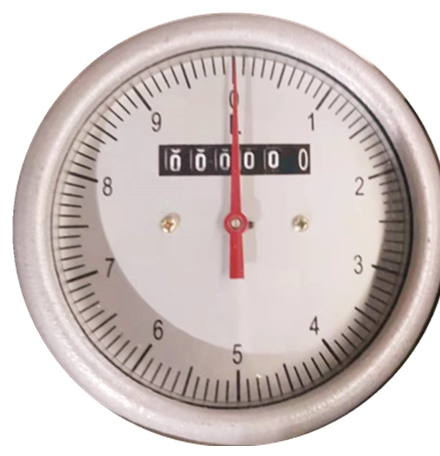

A	Pointer indication, 6-digit totalizer, no reset. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev
A6	Pointer indication, 6-digit totalizer with 4-digit batch totalizer, resettable. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev
BELZ	Digital display. Displays total flow, instantaneous flow, batch reset, explosion-proof available

3.MODEL SEÇİMİ

Liquid Roots akış ölçer modelinin seçimi için aşağıdaki kodlama sistemi kullanılmıştır:

Item	Code	Description
Series Type	LL	Liquid Roots Flowmeter
Shell Material	A	Cast iron
	E	Cast steel
	L	Aluminum alloy
Rotor Material	L	Aluminum alloy
Nominal Diameter	25~150	Flow meter sizes from DN 25mm to DN150mm
Pressure Rating	.06	0.6 MPa
	.1	1.0 MPa
	.2	1.6 MPa
	.3	2.5 MPa
	.4	4.0 MPa
Register	A	Mechanical pointer, 6 digits totalizer, no return to zero
	A6	Mechanical pointer, 6 digits totalizer, return to zero
	BELZ-0	Digital indicator, instant and totalized flow, battery power, no output, Explosion proof
	BELZ-1	Digital indicator, instant and totalized flow, 24V DC, Pulse output, 3-wire, Explosion proof
	BELZ-2	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 2-wire, Explosion proof
	BELZ-3	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 4-wire, Explosion proof
	BELZ-4	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, Hart, Explosion proof
Transmitter	BGF-I	Only for A or A6, Pulse output, 3-wire, Explosion proof 12V DC
	BGF-II	Only for A or A6, Pulse output, 3-wire, Explosion proof 24V DC
	BMF	Only for A or A6, 4-20mA output, Explosion proof 24V DC power supply
Accuracy	J	0.2%
Accuracy	J2	0.3%
