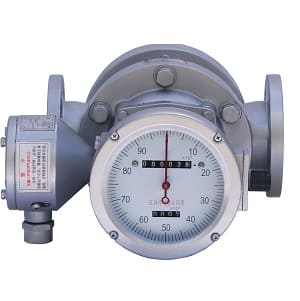

Darbe çıkışlı Pozitif Deplasmanlı akış ölçer

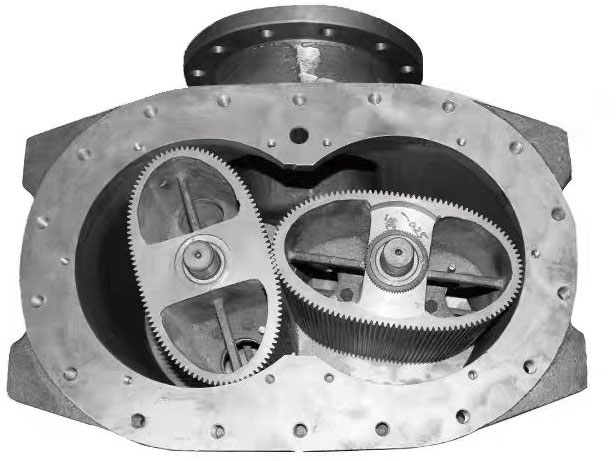

PD akış ölçer nedir?

Pozitif deplasmanlı akış ölçer, hassas bir ölçüm odasındaki sıvı hacmini periyodik olarak doldurup boşaltarak temiz sıvı toplam akış hızını doğrudan ölçen bir akış ölçüm cihazıdır. Esas olarak dizel, yakıt, ham petrol, yağlayıcılar, kimyasal hammaddeler ve gıda sınıfı sıvılar gibi temiz sıvıları ölçmek için kullanılır ve özellikle sıvı ölçüm doğruluğunun kesinlikle gerekli olduğu durumlar için uygundur.

Temel avantajı yüksek ölçüm hassasiyeti (%0,2-%0,5), akışkan viskozitesindeki değişikliklerden etkilenmemesi ve montaj sırasında yukarı ve aşağı yönde düz boru kesitlerine ihtiyaç duyulmamasıdır.

Neden darbe çıkışlı pozitif deplasmanlı akış ölçere ihtiyacımız var?

Geleneksel PD akış ölçerler, kümülatif akışı görüntülemek için genellikle mekanik gösterge kullanır. Otomasyona olan talebin artmasıyla birlikte, darbe çıkışlı pozitif deplasmanlı akış ölçerler ortaya çıkmıştır. Avantajı, akış sinyallerinin gerçek zamanlı olarak elektriksel darbe sinyallerine (PNP veya NPN darbesi gibi) dönüştürülmesidir. Bu sayede PLC ve DCS gibi kontrol sistemleriyle entegrasyonu kolaylaştırarak uzaktan veri iletimi, anlık akış hesaplaması, toplu kontrol ve otomatik yönetim sağlayarak proses endüstrilerinin zeka seviyesini ve kontrol verimliliğini büyük ölçüde artırır.

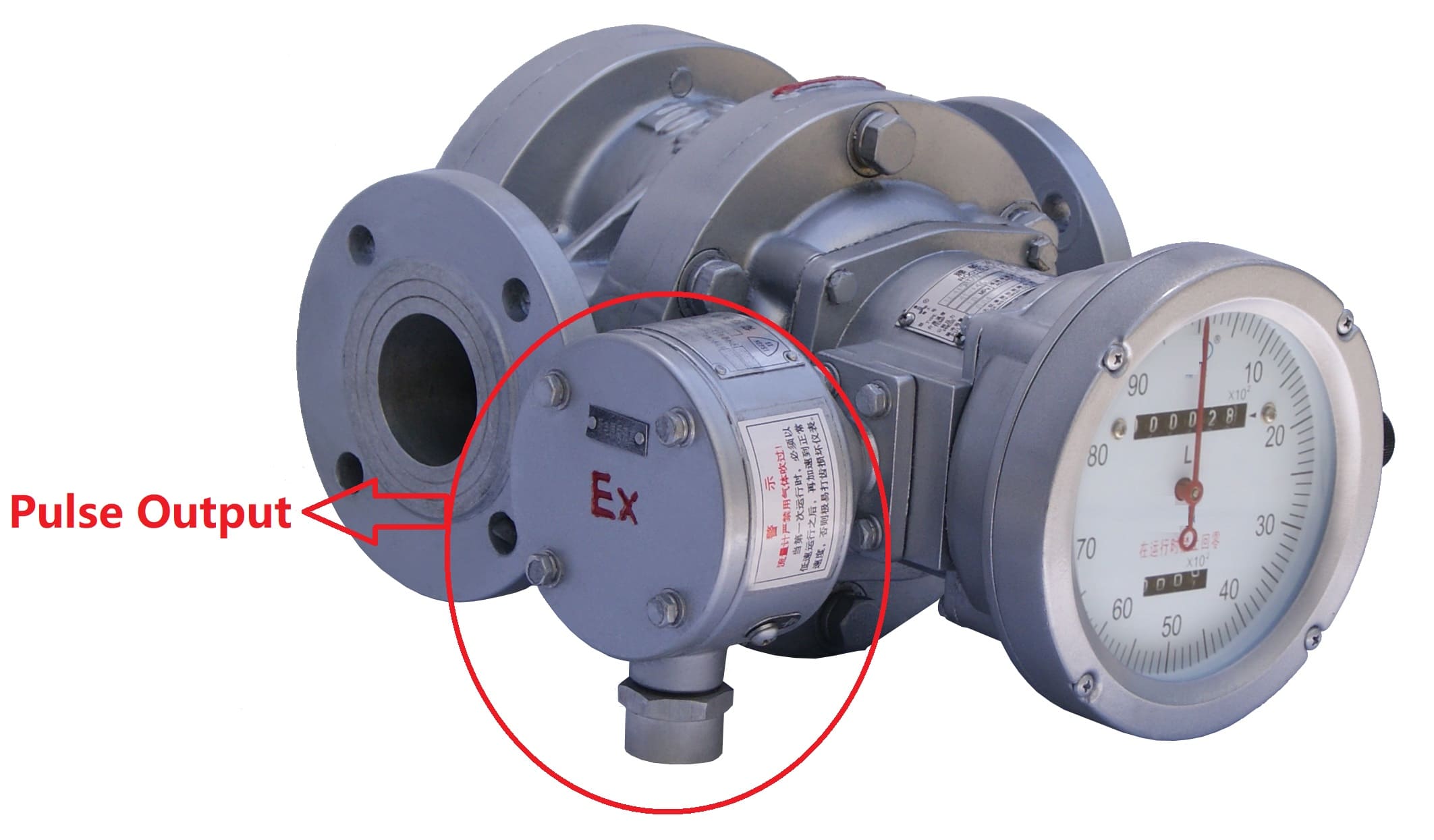

PD akış ölçer için darbe çıkış vericisi

PD ölçer için BGF serisi darbe vericisine genel bakış

BGF serisi darbe vericisi, firmamızın pozitif deplasmanlı akış ölçerleriyle birlikte kullanıldığında, ölçülen ortamın akışını uzaktan iletim için elektriksel darbe sinyallerine dönüştürebilen döner şaftlı bir açısal deplasman sensörüdür. Patlamaya dayanıklı bir vericidir.

Darbe çıkışlı akış vericisinin teknik özellikleri

• 1. Temassız, kare dalga çıkışı, güvenilir sinyal iletimi
• 2. Sinyal frekansı akış hızına orantılıdır
• 3. Çalışma ortam sıcaklığı: -10°C ila 60°C
• 4. Patlamaya dayanıklılık derecesi: ExdⅡBT5
• 5. Çıkış adaptörü boyutu: Patlamaya dayanıklı tip, iç dişli G1/2"
• 6. Kablo giriş deliği boyutu: Patlamaya dayanıklı tip Φ11
• 7. Yüksek hassasiyet, titreşim önleyici, özellikle kantitatif dolum uygulamaları için uygundur

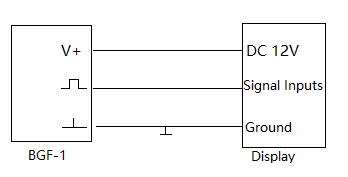

12V DC güç kaynağı darbe kablolaması

1. Operating voltage: DC12V ± 10% 2. Output signal: • Voltage pulse high level > 9V • Voltage pulse low level < 0.5V 3. Three-wire system (positive power, signal, power ground)

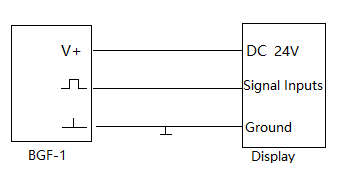

24V DC güç kaynağı darbe kablolaması

1. Operating voltage: DC24V ± 10% 2. Output signal: • Voltage pulse high level > 20V • Voltage pulse low level < 1V 3. Three-wire system (positive power, signal, power ground)
