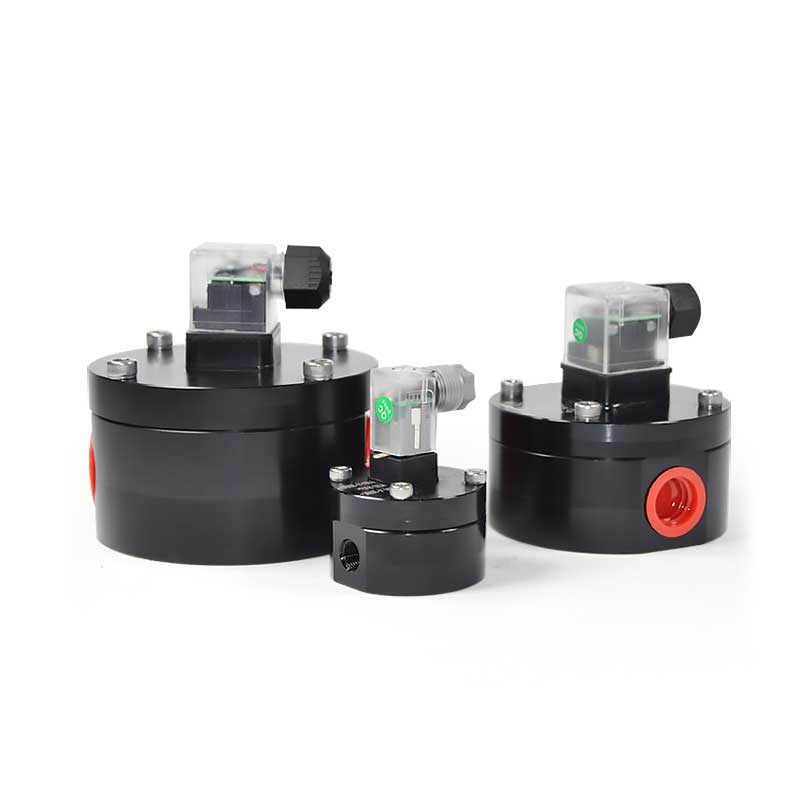

Küçük pozitif deplasmanlı akış ölçer

Küçük akışlı pozitif deplasmanlı akış ölçer ne için kullanılır?

Ultra düşük akışlı PD akış ölçer, dakikada yarım mililitre (yaklaşık bir düzine damla dizel) gibi çok küçük sıvı akış hızlarını doğru bir şekilde ölçmek için özel olarak tasarlanmıştır ve yine de %0,5 gibi yüksek bir doğruluk seviyesini koruyabilir. Özellikle düşük akışlı su ölçümü, ml/dak yakıt tespiti ve çok düşük akışlı gres ölçümü gibi sıvı kullanımının hassas kontrolünün gerekli olduğu yerlerde kullanışlıdır.

Ultra düşük akış hızına sahip pozitif deplasmanlı akış ölçer nasıl çalışır?

Prensip, normal boyutlu oval dişli akış ölçerler kadar basittir: minyatür PD akış ölçer, düşük akış hızındaki sıvıyı sabit küçük porsiyonlara ayırır ve daha sonra mikro akış sensöründen kaç porsiyonun geçtiğini sayarak toplamda ne kadar sıvının aktığını belirler.

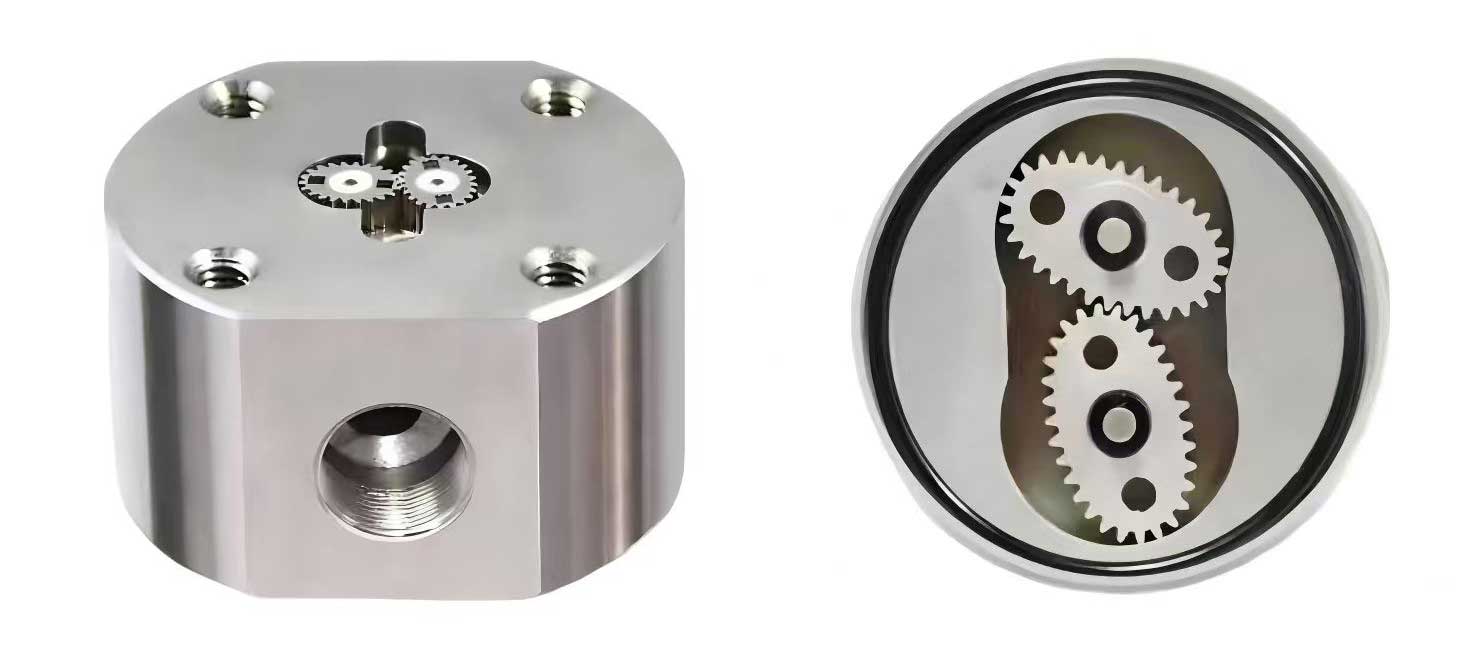

Sağlam akış sensörü haznesinin içinde, sıvı akışı gerçekleştiğinde dönmeye zorlanan küçük ve hassas işlenmiş oval dişliler bulunur. Her bir devir, sabit bir hacimdeki sıvının uzaklaştırılmasını temsil eder. Yapılan devir sayısını hesaplayarak toplam akış hızı belirlenebilir. Bu yöntem oldukça doğrudan olup, ölçüm sonuçları sıvı sıcaklığı ve viskozitesinden neredeyse hiç etkilenmez, bu nedenle çok doğrudur.

Düşük akış hızına sahip pozitif deplasmanlı akış ölçerin özellikleri

Yüksek doğruluk: Ölçüm doğruluğu ± %0,5 kadar düşük olabilir, bu da oldukça güvenilir olduğu anlamına gelir.

Geniş aralık: Çok küçük akış hızlarını ölçebildiği gibi, daha büyük akış hızı değişiklikleriyle de başa çıkabilir.

Dijital mikro akış ölçer: 24V DC güç kaynağı, PNP veya NPN darbe çıkışı, dijital ekran seçeneği, 4-20mA analog çıkışlar ve RS485.

Yüksek tekrarlanabilirlik: Aynı koşullar altında, ölçüm sonuçları her seferinde tutarlıdır.

Küçük boyut, yüksek basınç dayanımı: kurulumu kolaydır, bazı modeller 1.000 bar'a kadar yüksek basınçlı boru hatlarında kullanılabilir.

Sıvı seçimi gerekmez: Su gibi ince bir sıvı veya yağlama yağı gibi kalın bir sıvı olsun, ölçülebilir. Viskozite ne kadar yüksekse, ölçüm o kadar doğru olur, çünkü eliptik dişliler arasında sızıntı o kadar az olur.

Küçük pozitif deplasmanlı akış ölçerler nerede kullanılır?

Çevremizde ve birçok sektörde uygulamaları bulunmaktadır:

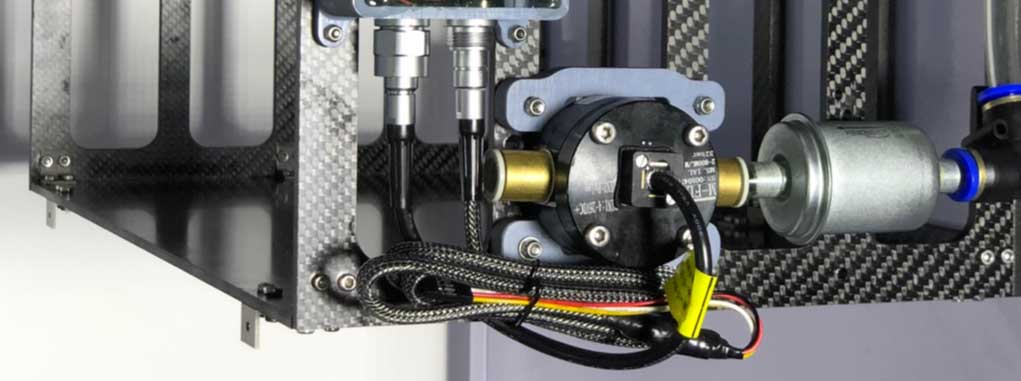

Motor ve yakıt sistemi: Daha yakıt verimli motorlar geliştirmeye yardımcı olmak için küçük yakıt tüketimini doğru bir şekilde ölçmek.

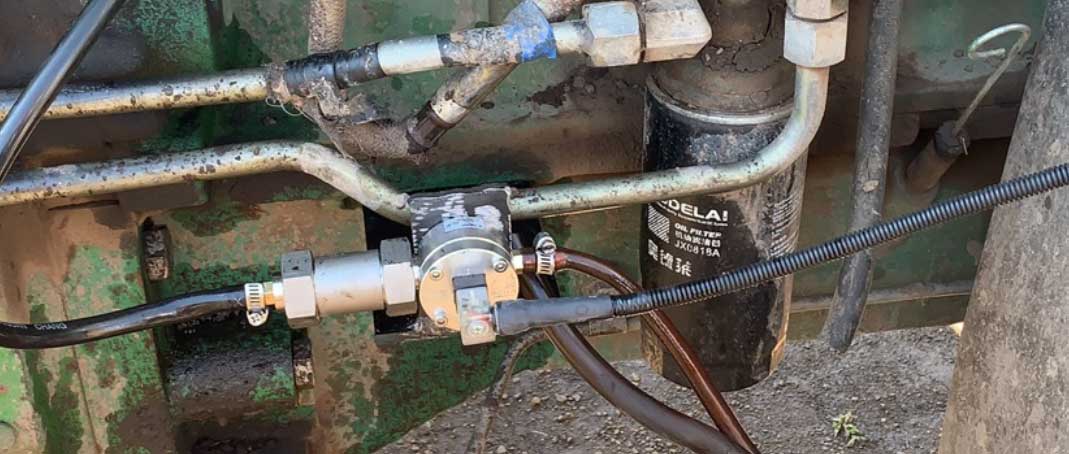

Yüksek viskoziteli ve düşük akışlı yağlama yağı ölçümü

Makine yağlama sistemi: Makinenin yetersiz yağ veya atık yağ nedeniyle aşınmasını önlemek için yağlama yağı tedarikini izleyin.

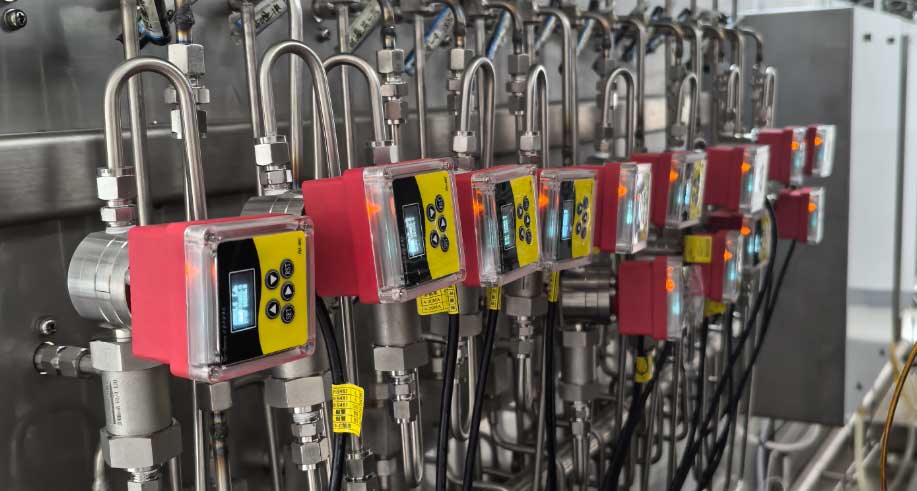

Düşük akışlı kimyasal dozajlama akış ölçer

Kimyasallar ve bileşenler: Ürün kalitesini ve güvenliğini sağlamak için eklenen çeşitli kimyasalların (aşındırıcı olanlar dahil) miktarını doğru bir şekilde kontrol edin.

Kalıplama ve soğutma: Plastik enjeksiyon kalıplama ve diğer işlemlerde, soğutma yağının akış hızının hassas kontrolü, ürünün daha iyi kalıplanmasını sağlar.

Laboratuvar ve Su Arıtma: Bilimsel araştırmalarda eser miktardaki sıvıların doğru şekilde eklenmesi veya su arıtma sırasında dezenfektan çözeltilerinin doğru şekilde dağıtılması.

Küçük boyutlu pozitif debimetrelerin seçiminde ve bakımında nelere dikkat edilmelidir?

Seçim nasıl yapılır: Bu esas olarak ölçmek istediğiniz akış aralığına, sıvının özelliklerine (aşındırıcı veya yapışkan olup olmadığına), çalışma basıncına ve gerekli doğruluğa bağlıdır.

Bakım talimatları: Sıvı temiz olmalı ve içindeki hassas bileşenlere yabancı maddelerin sıkışmasını önlemek için önüne bir filtre takılması en iyisidir. Kurulum sırasında, akış ölçerin her zaman sıvı ile dolu ve havasız olduğundan emin olun.

1.000 doların altında mikro pozitif deplasmanlı akış ölçer

Küçük pozitif deplasmanlı akış ölçerlerin fiyatı, alüminyum akış sensörlerinin genellikle paslanmaz çelik akış sensörlerinden daha pahalı olması, 400 bar'lık yüksek basınçlı hacimsel akış ölçerlerin 100 psi'lik olanlardan daha pahalı olması, 300 santigrat derecelik yüksek sıcaklıklı hacimsel akış ölçerlerin oda sıcaklığında kullanılanlardan daha pahalı olması ve sensör boyutunun da fiyatı etkilemesi gibi birçok faktöre bağlıdır. Ancak silverinstruments.com, 1000 dolardan daha az maliyetli bir pozitif deplasmanlı akış ölçer seçmenize her zaman yardımcı olabilir, böylece fiyat konusunda endişelenmenize gerek kalmaz.

Küçük hacimli akış ölçer, yüksek hassasiyetli bir sıvı "mikrometre" gibidir. Doğrudan "kopyala kopyala" yöntemiyle çalışır, hassas ve güvenilir sonuçlar verir ve laboratuvardan fabrika üretimine kadar birçok hassas süreçte önemli bir rol oynar; modern endüstrinin hassas kontrol sağlaması için önemli bir araçtır.
