RS485 Pozitif Deplasmanlı Debimetre

Genel Bakış

Modern endüstriyel otomasyon sistemlerinde üretim kontrolü ve enerji yönetimi için hassas sıvı akış ölçümü önemlidir. Yüksek hassasiyetli ölçüm, akıllı veri işleme ve uzaktan iletişim aktarımını birleştiren gelişmiş bir sıvı ölçüm cihazı olan RS485 pozitif deplasmanlı akış ölçer (veya PD akış ölçer olarak da adlandırıyoruz), petrokimya, gıda ve ilaç ile su arıtma gibi endüstrilerde tercih edilen ölçüm ekipmanı haline gelmektedir. Bu makalede, bu RS485 Modbus akış ölçerin teknik özellikleri, iletişim protokolleri ve pratik uygulamaları incelenecektir.

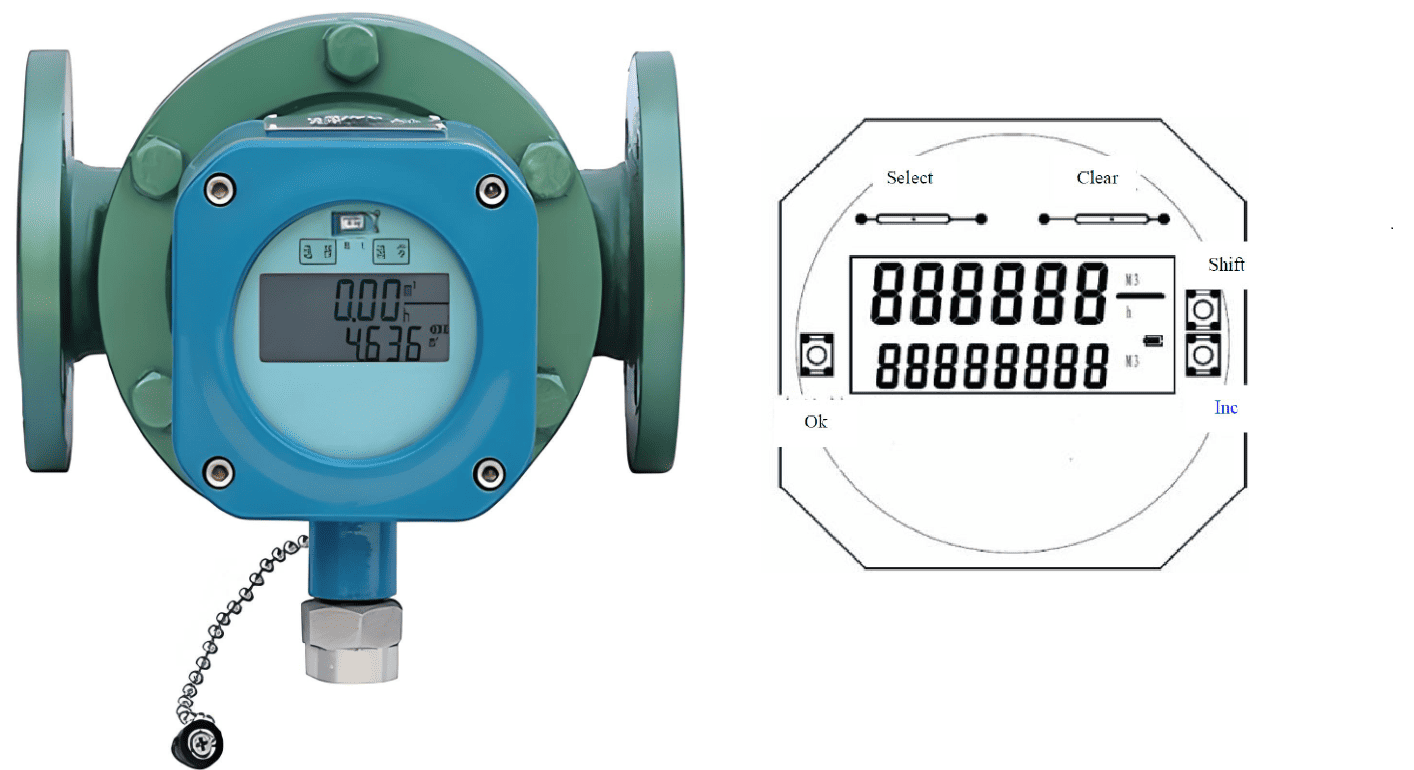

Elektronik Ekranlı Dijital RS485 Pozitif Deplasmanlı Akış Ölçer

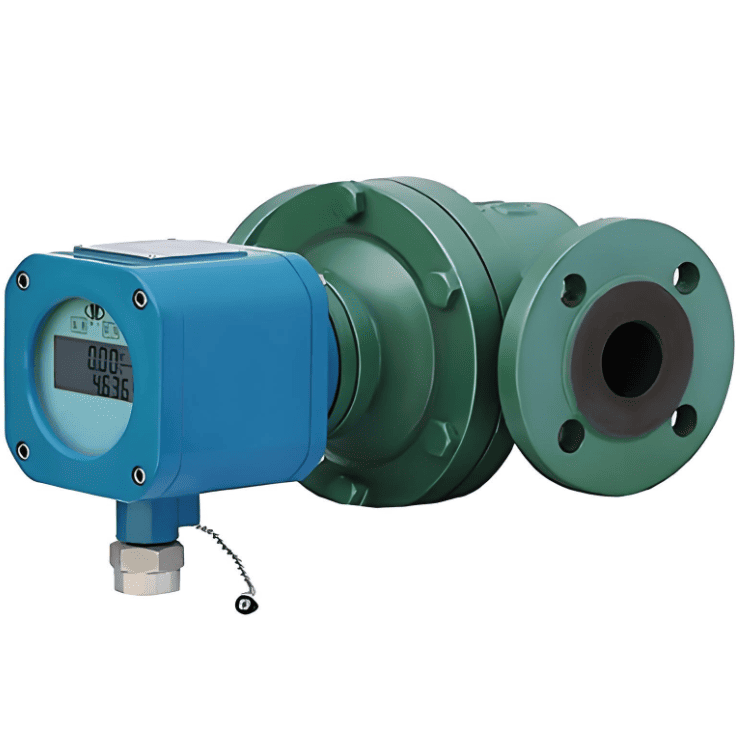

RS485 PD akış ölçerlerin temelini gelişmiş dijital akış sayaçları oluşturur. Bu dijital PD akış ölçer serisi, yüksek güvenilirlik özelliklerine sahip gelişmiş teknoloji tasarımına sahiptir ve çeşitli pozitif deplasmanlı akış sensörleriyle (oval dişli akış ölçer, roots akış ölçer veya helisel dişli akış ölçer gibi) birleştirilerek eksiksiz bir dijital hacimsel akış ölçüm sistemi oluşturulabilir. Kullanıcılar, akış ölçer üzerinden toplam ve anlık akış verilerini doğrudan okuyabilir.

Görüntüleme ve ölçüm yetenekleri

BELZ serisi dijital gösterge, geniş bir görüntüleme aralığına sahip çift sıralı bir LED ekrana sahiptir: tek kümülatif miktar 0,000 litre ile 99999999 litre arasında değişirken, toplam kümülatif miktar 99999999999 litreye ulaşabilir. Anlık akış görüntüleme aralığı ise 0,000 ila 999999 litre/saat arasındadır. Bu geniş ölçekli ölçüm kabiliyeti, küçükten büyüğe akış hızlarına kadar çeşitli endüstriyel uygulama senaryolarına uyum sağlamasını mümkün kılar.

Neden RS485 Pozitif Deplasmanlı Debimetre kullanmayı tercih ediyoruz?

• RS485 iletişim protokolü, endüstriyel otomasyon alanındaki en gelişmiş ve güvenilir iletişim standartlarından biridir ve silverinstruments.com MODBUS RTU kullanır. Geleneksel 4-20mA analog akış ölçerlere kıyasla, RS485 aşağıdaki önemli avantajlara sahiptir:
• Dijital iletim: RS485, analog akım sinyali paraziti ve doğruluk kaybı sorunlarını önlemek için dijital sinyal iletimini kullanır. Uzun mesafelerde (1200 metreye kadar) iletim yaparken sinyal kalitesi istikrarlı ve güvenilirdir; 4-20 mA verici için ise 50 metre yeterli olabilir.
• Çoklu cihaz ağı: Tek bir RS485 veri yolu, 255 adede kadar cihazı (akış ölçer, basınç vericisi, seviye vericisi vb.) bağlayarak kablolama maliyetlerini ve sistem karmaşıklığını büyük ölçüde azaltır. Büyük fabrikalarda trafik izleme ağı kurmak kolaydır.
• Çift yönlü iletişim: MODBUS RS485 sadece trafik verilerini okumakla kalmaz, aynı zamanda parametre ayarları ve cihaz durumu sorguları da gerçekleştirerek gerçek akıllı yönetimi sağlar.

MODBUS RTU Protokolünün Uygulanması

RS485 PD akış ölçer, 9600 bps baud hızı, 8 bit veri biti, toplam kontrolü yok (yapılandırılabilir) ve 1 bit durdurma biti gibi iletişim parametreleriyle standart MODBUS RTU protokolünü kullanır. Cihaz adres aralığı 1-255 olup, F08 menüsü üzerinden ayarlanabilir.
Protokol, 7 set anahtar verisini okuyabilen 0x03 (okuma tutma kaydı) fonksiyon kodunu destekler:

Toplam kümülatif trafik (yüksek 6 hane, düşük 6 hane, ondalık 6 hane)
anlık akış hızı
Tek kümülatif trafik (4 hane yüksek, 6 hane düşük, 6 ondalık basamak)

Örneğin , 01 adresli cihazın mevcut ekran değerini okurken, ana bilgisayar: 01 03 00 01 00 08 15 CC gönderir ve köle, tam trafik bilgisini içeren 16 bayt veri döndürür. Daha fazla ayar için buraya tıklayın: RS485 MODBUS RTU PD akış ölçer ayarı

MODBUS Dijital Pozitif Deplasmanlı Debimetrenin Teknik Özellikleri

Patlamaya dayanıklı ve koruyucu performans
Bu ürün serisi mükemmel çevresel uyum kabiliyetine sahiptir:
Patlamaya dayanıklılık derecesi: Exd II BT5/Exd II CT5, yanıcı ve patlayıcı ortamlarda kullanıma uygundur
Koruma seviyesi: IP65, toz geçirmez ve su geçirmez
Çalışma sıcaklığı: -25 °C ile +55 °C arası, zorlu çalışma koşullarına uygundur

Akıllı işlevler

• Debimetre çok sayıda akıllı fonksiyonla donatılmıştır:
• Sönümleme katsayısı ayarı (F03 menüsü): Anlık akış dalgalanmalarını etkili bir şekilde ortadan kaldırır, 1-99 seviyelerine ayarlanabilir
• Çok noktalı doğrusallaştırma (F61-F65): Bölümlü katsayı düzeltmesi yoluyla tam aralık doğruluğunu artırır
• Akım çıkışı kalibrasyonu (F05/F06): Çıkış doğruluğunu sağlamak için 4mA ve 20mA'lik ince ayar
• İletişim parametresi yapılandırması: Üç modu destekler: doğrulama yok, tek doğrulama ve çift doğrulama

RS485 Pozitif Deplasmanlı Debimetre için uygulama değeri

Pratik endüstriyel uygulamalarda, RS485 hacimsel akış ölçerler benzersiz avantajlar göstermektedir:
Merkezi izleme: RS485 ağ bağlantısı sayesinde, birden fazla ölçüm noktasından gelen gerçek zamanlı akış verileri, yerinde sayaç okuma ihtiyacı olmadan merkezi kontrol odasından izlenebilir.
Veri izlenebilirliği: Dijital verilerin depolanması ve analizi kolaydır ve ölçüm adaletini sağlamak için toplam kümülatif miktar sıfırlanamaz.
Bakım maliyetlerini azaltın: Uzaktan tanılama ve parametre ayarlama işlevleri, sahadaki bakım iş yükünü azaltır.

Çözüm

RS485 PD akış ölçer, hassas mekanik ölçümü gelişmiş dijital iletişim teknolojisiyle mükemmel bir şekilde birleştiren akış ölçüm teknolojisinin gelişim yönünü temsil eder. Endüstri 4.0 ve akıllı üretimin ilerlemesiyle birlikte, bu ağ bağlantılı ve akıllı ölçüm cihazı şüphesiz daha geniş bir uygulama yelpazesine sahip olacaktır. Uygun RS485 akış ölçeri seçmek, yalnızca bir ölçüm cihazı seçmekle ilgili değildir, aynı zamanda işletmenin dijital dönüşümünün temellerini atmak anlamına da gelir.
