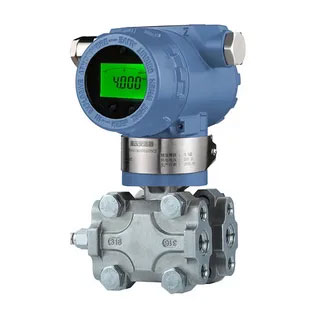

Modbus RS485 Basınç Vericileri Nedir?

MODBUS RS485 haberleşme çıkışlı bir basınç vericisine sahip olmanın anlamı nedir?

RS485 MODBUS basınç vericisi, basıncı ölçen ve RS485 ağı üzerinden dijital sinyaller gönderen endüstriyel bir sensördür. Bu akıllı cihazlar, basınç verilerini MODBUS RTU protokolü üzerinden dijital olarak gönderir. Bu, birden fazla vericinin veya DP vericisinin, geleneksel 4-20 mA analog vericilerden farklı olarak, tek bir iki telli veri yoluna bağlanabileceği anlamına gelir.

Analog iletişim yerine RS485 arayüzünü kullanmanın birçok avantajı vardır. Tek bir ağa 247 adede kadar saha cihazını (basınç vericileriyle sınırlı değildir; ayrıca DP, mutlak basınç vericileri, seviye ölçer, akış ölçer veya sıcaklık vericileri de olabilir) bağlayabilir, sinyal kalitesini kaybetmeden 1200 metreye kadar veri gönderebilir ve yalnızca basınç ölçümlerinden daha ayrıntılı teşhis bilgileri alabilirsiniz. Açık, güvenilir ve neredeyse tüm endüstriyel kontrol sistemleriyle uyumlu olması nedeniyle MODBUS protokolü, sektörde popüler bir standart haline gelmiştir.

Bu vericiler veya dönüştürücüler çoğu zaman gösterge basıncını, negatif basıncı, bileşik basıncı, mutlak basıncı veya diferansiyel basıncı ölçer. Piezorezistif silikon, monokristal silikon veya metal kapasitif sensörler gibi basınç sensörü teknolojilerini veya diğer teknolojileri kullanarak mekanik basıncı elektrik sinyallerine dönüştürürler. Ardından, yerleşik mikroişlemci sinyali sayısallaştırır, sıcaklık telafisi ekler ve verileri RS485 veri yolu üzerinden göndermeden önce MODBUS standartlarına göre paketler.

Birçok modern RS485 basınç vericisi, operatörlerin ölçümleri anında görmelerini veya ekranlar aracılığıyla parametreleri yapılandırmalarını sağlayan ve aynı zamanda verileri kontrol odalarına gönderen LCD ekranlara sahiptir. Bu ikili işlev, onları hem yerel izleme hem de merkezi kontrol için oldukça kullanışlı hale getirir.

MODBUS RS485 basınç vericisinin maliyeti nedir?

RS485 basınç vericilerinin fiyatı özelliklerine göre değişir, ancak 300 dolardan başlayan fiyatlarla mükemmel olanları bulabilirsiniz. silverinstruments.com'da basınç, diferansiyel basınç vericileri veya diyafram contalı, kimyasal contalı basınç vericileri üretiyoruz. 30 yıldır bu işi yapıyoruz, bu yüzden ne yaptığımızı biliyoruz. Ürünlerimiz oldukça sağlam ve uygun maliyetlidir.

MODBUS basınç dönüştürücü fiyatlarını etkileyen bir dizi faktör vardır:

Sensör Teknolojisi:

Piezorezistif silikon sensörler (SH308 serisi gibi), genellikle monokristalin silikon sensörlerden (SH-M serisi) veya kapasitif basınç dönüştürücülerden daha ucuzdur, ancak hepsi oldukça iyi çalışır. Monokristalin silikonlu SH-M serisi, ±%0,075 veya ±%0,1 hassasiyetle ölçüm yapabilirken, difüzif silikon modeller ±%0,1, ±%0,2 veya ±%0,5 hassasiyetle ölçüm yapabilir.

Basınç Aralığı:

1 Kpa'lık düşük aralıklı diferansiyel basınç vericileri, normal 10 psi, 100 psi veya 200 psi basınç sensörlerinden daha pahalı olabilir. Ürünlerimiz 0 ila 7 kPa'dan 0 ila 70 MPa'ya kadar geniş bir boyut yelpazesinde mevcuttur, bu nedenle hemen hemen her endüstriyel ortamda kullanılabilirler.

Basınç Sensörü Yapısı:

Basınç sensörünün yapısı da fiyatı etkiler. Örneğin, üç kelepçeli diyafram vericileri, flanşlı diyafram vericileri, yüksek basınçlı diyafram vericileri (900LB flanşlı diyafram vericileri gibi), kılcal vericiler ve yüksek sıcaklıklara dayanıklı vericiler, MODBUS vericilerinin/diferansiyel basınç vericilerinin fiyatını etkiler. Ayrıca, kullanıcıların MODBUS özellikli erkek veya dişi basınç vericilerine ihtiyaç duyması da fiyatı etkiler.

Male Pressure transmitter	Female Pressure Transmitter

Malzeme Yapısı:
Standart 316L paslanmaz çelikten ıslanan parçalar en ucuzudur, ancak aşındırıcı uygulamalar için Hastelloy C-276, Tantal veya Monel gibi egzotik malzemeler kullanmak maliyetleri artırır. Ancak doğru malzemelere para harcamak erken arızaları önler ve uzun vadede maliyetleri düşürür.

Özellikler:

Ekranı olmayan temel RS485 vericileri, LCD ekranlı, HART protokolü uyumluluğu olan veya ATEX patlamalarına karşı güvenli olduğunu belirten sertifikalara (Exd II BT4 veya Exia IIC T6) sahip olanlara göre daha ucuzdur.

300 dolardan başlayan fiyatlarla RS485 basınç vericilerimiz hala yüksek kalitededir. Bu basınç dönüştürücüler, yılda ±%0,2 oranında kararlı oldukları ve -40°C ile +85°C (metal kapasitif modeller için -40°C ile +105°C) arasındaki sıcaklıklara dayanabildikleri için zorlu endüstriyel ortamlarda iyi çalışırlar.

Basınç ve Diferansiyel Basınç Vericileri için MODBUS RTU Neden Gereklidir?

MODBUS RTU iletişimi söz konusu olduğunda eski analog 4-20mA basınç vericileri yerine RS485 vericilerini seçmek için iyi nedenler vardır:

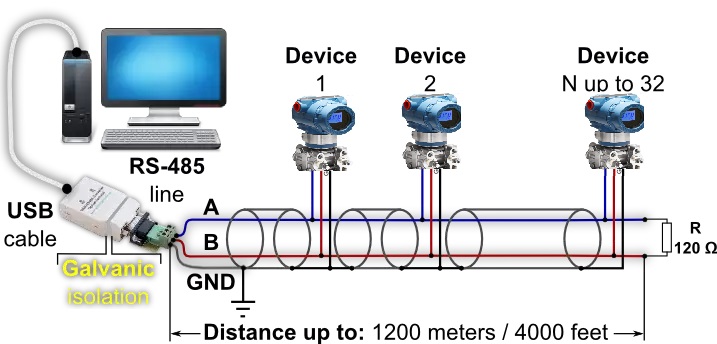

Çoklu Bırakma Yeteneği:

Tek bir kablo çiftine birden fazla verici bağlayabilirsiniz. Basınç ölçümü için çok sayıda yerin bulunduğu büyük bir binada, bu yöntem, ayrı 4-20 mA basınç dönüştürücü devreleri çalıştırmaya kıyasla kablolama maliyetlerini ve kurulum süresini büyük ölçüde azaltır.

Çift Yönlü İletişim:

MODBUS, tek yönlü analog sinyallerin aksine, veri akışını her iki yönde de sağlar. Basınç vericisinin ayarlarını, dokunmanıza gerek kalmadan uzaktan değiştirebilirsiniz. Örneğin, basınç birimlerini, sıfır noktalarını, ondalık basamakları veya sönümleme değerlerini dijital basınç sensörlerini görmeden bile değiştirebilirsiniz. Bu, tehlikeli veya ulaşılması zor yerlerde bulunan vericiler için oldukça kullanışlıdır.

Daha Fazla Veriye Erişim:

MODBUS basınç vericileri, basınç ölçüm değerlerini okumaktan daha fazlasını yapar. Pil voltajını, sinyal kalitesi göstergelerini, tanılama kodlarını ve yapılandırma parametrelerini görebilirsiniz. Adresleri, yapılandırma ayarlarını, kalibrasyon katsayılarını, basınç ve sıcaklığı hem kayan nokta hem de tam sayı formatlarında kaydedin.

Yüksek doğrulukta veri ileten dijital Moubus basınç vericisi:

RS485, analog 4-20mA akım sinyallerini daha az net hale getirebilen elektriksel gürültüden etkilenmeyen dijital veriler gönderir. Endüstriyel bir alanda çok fazla gürültü yapan veya verileri uzun mesafelere aktaran VFD'ler, motorlar ve kaynak ekipmanları varsa, dijital MODBUS iletişimi sinyali net tutabilir, ancak analog 4-20mA döngüleri bozulabilir veya zayıf sinyal değerine neden olabilir.

Sistem Entegrasyonu:

MODBUS iletişimi tüm modern SCADA sistemleri, PLC'ler ve DCS kontrolörleri tarafından desteklenir. Entegrasyonu kolaydır ve açık protokol sayesinde tescilli sistemler kullanmanıza gerek kalmaz.

Geleceğe Hazırlık:

Endüstri 4.0 ve IIoT projelerinin büyümesiyle dijital iletişim giderek daha da önemli hale geliyor. RS485 MODBUS vericileri, akıllı fabrika mimarileriyle mükemmel bir şekilde çalışarak öngörücü bakım ve gelişmiş analitiğe olanak tanıyor.

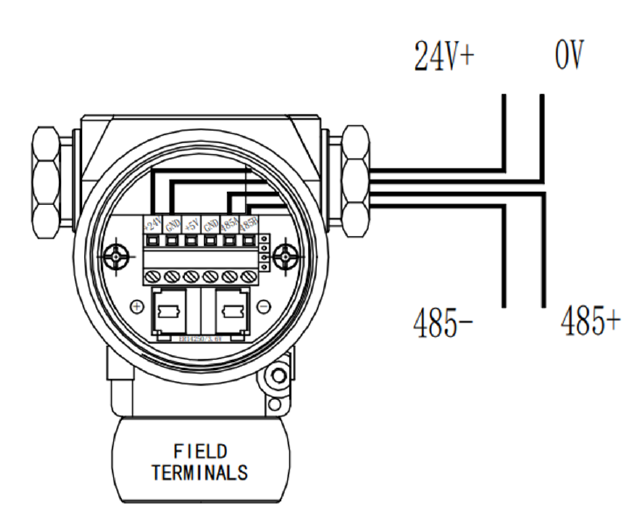

Protokol, 1200 ila 38400 bps baud hızlarıyla çalışır ve pariteyi sıfır, tek veya çift olarak ayarlamanıza olanak tanır. Bu sayede mevcut ağ altyapısıyla uyumlu çalışır. MODBUS RS485 basınç vericisi ayarı. MODBUS Basınç vericisi bilgileri hakkında daha fazla teknik bilgi için.

MODBUS Basınç/DP Vericileri için Teknik Özellikler

Teknik özellikleri anlamak, ihtiyaçlarınıza uygun doğru vericiyi seçmenize yardımcı olacaktır.

MODBUS İletişimi için Parametreler:

- Seri arayüz: RS485, yarı çift yönlü
- Protokol: MODBUS RTU
- Baud Hızı: 1200, 2400, 4800, 9600, 19200 ve 38400 bps
- Adres Aralığı: 1 ila 247 (değiştirilebilir)
- Fonksiyon Kodları: 03H (Tutma Kayıtlarını Oku), 04H (Giriş Kayıtlarını Oku), 06H (Tek Kaydı Yaz), 10H (Birden Fazla Kaydı Yaz)
- Veri bitleri: 8 bit - Durdurma bitleri: 1 bit
- Parite: Yok, Tek veya Çift

Elektrik Detayları:

- Güç kaynağı: 10–32V DC
- Güç Kullanımı: Düşük güç tasarımı, genellikle 1W'dan az
- Yük Direnci: Bu, RS485 için geçerli değildir (döngü direnci hesaplaması gerektiren 4-20mA'in aksine)
- Çıkış: Dijital bir RS485 diferansiyel sinyali

Basınç sensörü ne kadar iyi çalışır:

- Doğruluk: Modele bağlı olarak ±%0,075, ±%0,1, ±%0,2 veya ±%0,5 FSO - Kararlılık: Yılda ±%0,2 URL
- Sıcaklık Etkisi: 10°C başına ≤±0,1% ila ±0,2% FS - Statik Basınç Etkisi: MPa başına ≤±0,1% ila ±0,2% (DP modelleri için)
- Yanıt süresi: 0,25 saniye
- Sönümleme 0 ile 99,9 saniye arasında herhangi bir değere ayarlanabilir.

Ölçüm Aralıkları:

- Diferansiyel Basınç: 0–1,6 kPa ila 0–10 MPa
- Ölçüm Basıncı: 0–6 kPa ila 0–40 MPa
- Basınç 0-40 kPa ile 0-20 MPa arasındadır.
- Menzil Oranı: Monokristalin silikondan yapılmış modellerde 100:1'e kadar

Çevresel Özellikler:

- Standart çalışma sıcaklığı -40°C ile +85°C arasındadır; metal kapasitif sensörler için ise -40°C ile +105°C arasındadır.
- Depolama sıcaklığı: -40°C ila +90°C
- Nem: %95 veya daha az RH
- Giriş koruması için IP65 veya IP67

Verilerin biçimi:

MODBUS kayıtlarında basınç verilerini çeşitli formatlarda bulabilirsiniz:
- Kayan Nokta (IEEE 754, CDAB bayt sırası): 0x0000–0x0001
- İşaretli tamsayılar için 0x0004'ü kaydedin (değer ondalık basamak ayarına bağlıdır)
- Sıcaklık (eğer varsa): 0x0002 ile 0x0003 arasında bir kayan nokta sayısı ve 0x0005 ile 0x0006 arasında bir tam sayı

Basınç sensörü Malzemesi:

- Gövde: Poliüretan kaplamalı döküm alüminyum
- Sensör Diyaframı: 316L SS (standart), Hastelloy C-276, Tantal veya Monel
- Proses Bağlantıları: Farklı diş tiplerine sahip 316 SS (NPT, metrik, G-diş)
- Sızdırmazlık: Flor kauçuk (FKM), EPDM veya bakırdan yapılmış contalar
- Dolum Sıvısı: Silikon yağı veya florokarbon yağı

Yapılandırma Özellikleri:

- Basınç Birimleri: Pa, kPa, MPa, mmH2O, mH2O, bar, psi, atm, kgf/cm², mm, m, kN
- Ondalık Basamaklar: 0 ila 4 basamak (kullanıcı seçebilir)
- Sıfır/açıklığın ayarlanması: düğmeleri veya MODBUS komutlarını kullanarak
- Ekran: Arka aydınlatmalı ve beş haneli isteğe bağlı LCD

RS485 Basınç Vericisini Silverinstruments.com'dan edinin

RS485 basınç vericisi için tedarikçi seçerken güvenilirlik ve deneyim önemlidir. Silverinstruments.com'da ürettiğimiz her basınç ve diferansiyel basınç vericisinin arkasında 30 yıllık üretim deneyimi vardır.

Sattığımız Şeyler:

SH308 Serisi, çok çeşitli endüstriyel ortamlarda kullanım için mükemmel olan difüzyonlu silikon sensörlere sahiptir. Bu vericiler, 0 ila 7 kPa ile 0 ila 70 MPa arasındaki ölçüm, mutlak veya kapalı ölçüm basıncını ±%0,1, ±%0,2 veya ±%0,5 doğrulukla ölçebilir. Özellikle kalın, kristalleşmiş ve aşındırıcı maddelerin ölçümünde oldukça etkilidirler.

SH-M Serisi, dünyanın en iyi aşırı basınç performansına sahip monokristal silikon sensörlerini üretmek için en son MEMS teknolojisini kullanır. Bu vericiler, ±%0,075 veya ±%0,1 hassasiyete sahip olmaları ve 100:1'e varan aralık oranlarına sahip olmaları nedeniyle kritik ölçüm görevleri için idealdir. Çok iyi bir statik basınç etkisine (MPa başına ≤±%0,1) sahip oldukları için diferansiyel basınç kullanarak akış ölçümü için idealdirler.
SHDP ve SHGP Serisi, ±%0,1, ±%0,2 veya ±%0,5 FSO hassasiyetinde ve iyi çalışan metal kapasitif sensörler kullanır. Bu sensörler, -40°C ile +105°C arasındaki sıcaklıklarda iyi performans gösterir ve bu da onları aşırı koşullarda daha kullanışlı hale getirir.

Neden Silverinstruments.com'u Seçmelisiniz?

• Kanıtlanmış Kararlılık: 30 yıllık üretim tecrübemiz, ürünlerimizi her zaman iyi ürettiğimizi gösteriyor. Yıllık ±%0,2'lik kararlılık, kalibrasyonlar arasında ölçümlerin doğru kalmasını sağlar.
• Uygun Fiyatlar: 300 dolardan başlayan fiyatlarla kaliteli RS485 basınç vericileri satın alabilirsiniz; bu sayede performanstan ödün vermeden bütçeye uygun projelerde dijital iletişim mümkün hale gelir.
• Çok Yönlü Uygulamalar: Akış hesaplaması için diferansiyel basıncı, proses kaplarındaki gösterge basıncını veya vakum uygulamalarında mutlak basıncı ölçebilen modellerimiz mevcuttur. Proses bağlantıları için erkek ve dişi NPT, metrik ve G-dişler mevcuttur.
• Tehlikeli Alan Onayları: Petrokimya, petrol ve gaz ve kimyasal işleme uygulamaları, içsel olarak güvenli (Exia IIC T6) ve patlamaya dayanıklı (Exd II BT4) sertifikaları alabilir.
• Teknik Destek: Mühendislerimiz doğru vericiyi seçmenize, MODBUS'a bağlamanıza ve sorunları gidermenize yardımcı olur. Endüstriyel basıncı ölçmenin ne kadar zor olduğunu biliyoruz ve pratik çözümler bulmanıza yardımcı olabiliriz.

MODBUS Basınç Transmitterleri Nasıl Satın Alınır?

RS485 basınç vericilerimizin tam kataloğunu silverinstruments.com adresinden inceleyebilirsiniz. Ayrıntılı veri sayfaları, boyut çizimleri, kablo şemaları ve kayıt haritalarını içerir. Model seçim kılavuzumuz, basınç aralığınızı, hassasiyet ihtiyaçlarınızı, proses ortamınızı ve çevre koşullarınızı dikkate alarak ihtiyaçlarınıza en uygun vericiyi bulmanıza yardımcı olur.

Belirli bir basınç aralığı, sıra dışı bir malzeme, farklı bir diyafram contası veya benzersiz bir montaj yöntemi gibi özel bir şeye ihtiyacınız varsa, profesyonel satış mühendisliği ekibimizle iletişime geçin. Standart dönüştürücülerin çalışmadığı özel kullanımlar için özel basınç vericileri üretiyoruz.

Sonuç olarak:

RS485 MODBUS basınç vericileri, endüstride basınç ölçümü için yeni standarttır. Kanıtlanmış sensör teknolojisinden yararlanmak için dijital iletişim kullanırlar. Bu vericiler, ister eski analog sistemlerinizi yeniliyor ister yeni sistemler kuruyor olun, analog cihazlardan daha esnek, güvenilir ve diğer sistemlerle çalışabilir.

Silverinstruments.com, 30 yıllık yüksek kaliteli ürün deneyimi sayesinde bu avantajları 300 dolardan daha düşük bir fiyata sunuyor. Düşük diferansiyel basınçtan yüksek gösterge basıncına kadar neredeyse her türlü basınç ölçüm ihtiyacını karşılayabilecek geniş bir ürün yelpazesine sahibiz.

Basınç ölçümü ihtiyaçlarınız için Silverinstruments.com'un RS485 MODBUS vericilerini tercih edin. Deneyim, kalite ve değer burada bir araya geliyor.
