Coriolis akış ölçer nedir ve nasıl çalışır?

Çeşitli akışkanların akış hızının ölçülmesi, petrol ve gaz endüstrisinin ayrılmaz bir parçasıdır . Bu amaçla kullanılan çeşitli cihazlar vardır ve Coriolis akış ölçer de bunlardan biridir. Son yıllarda, petrol ve gaz platformlarının üreticileri ve kullanıcıları için sıvı ve gazların akış hızını ölçmek için bir araç olarak popülerlik kazanmıştır; ayrıca yüksek viskoziteli akışkanların akış ölçeri olarak da mükemmel bir seçenektir.

Coriolis tipi debimetreler, diğer debimetre türlerine kıyasla daha yüksek bir ilk kurulum maliyetine sahiptir. Bununla birlikte, ölçüm doğruluğu ve hızı, sadece hacim değil kütle okumalarını da yakalayabilme özelliği ve buna bağlı olarak daha düşük bakım maliyetleri gibi faktörler, bu debimetrelerin lehine çalışmaktadır.

Coriolis Akış Ölçer nedir?

Kütle Akış Ölçer veya Atalet Akış Ölçer olarak da bilinen bu cihaz, salınım yapan bir borudan akan bir sıvının oluşturduğu atalet prensibiyle çalışır. Bu atalet kuvveti, kütle akış hızına orantılı olarak borunun bükülmesine neden olur. Bu bükülme veya bozulma derecesi cihazdaki sensörler tarafından algılanır ve doğrusal bir akış sinyali çıkış olarak verilir.

Coriolis Akış Ölçerinin Çalışma Prensibi

Coriolis akış ölçerlerin önceki tasarımları, eğri şeklinde tek bir tüpten oluşuyordu. Ancak, bu tüpün duvarının inceliği nedeniyle titreşim sorunları yaşanıyordu. Modern modellerde, daha kalın bir duvar elde etmek için iki tüpün birleştirilmesiyle bu sorun ortadan kaldırılmıştır. Ayrıca, değiştirilmiş tasarım daha az güç gerektirirken, dayanıklılık açısından da oldukça iyidir. Piyasada, her biri belirli uygulamalar için uygun olan çeşitli şekil ve stillerde tüpler mevcuttur. Hepsi son derece hassas ve az bakım gerektirir.
Bu tasarımda, boruların giriş ve çıkış bölümlerine monte edilmiş manyetik bobinler kullanılarak borular zıt yönlerde titreştirilir. Bu manyetik bobin düzenekleri sensör görevi görür. Bu mıknatıslar tarafından bir manyetik alan oluşturulduğunda, alandan geçen bobinler sinüs dalgaları oluşturur. Borulardan sıvı akışı olmadığı boşta çalışma durumunda, giriş ve çıkış sinüs dalgaları aynı fazdadır.
Akışkan akışı olduğunda, borular bükülerek sinüs dalgalarında faz kaymasına neden olur. Bu bükülme, akan akışkanın kütlesiyle orantılıdır ve sensörler bu faz kayması değerini algılar. Faz kayması, sinüs dalgaları arasındaki zaman farkına eşittir ve bu değer kütle akış hızını verir.

Coriolis Akış Ölçerinin Avantajları

Coriolis akış ölçerinin diğer akış ölçer türlerine göre birçok avantajı vardır. Bunlardan bazıları aşağıda listelenmiştir.

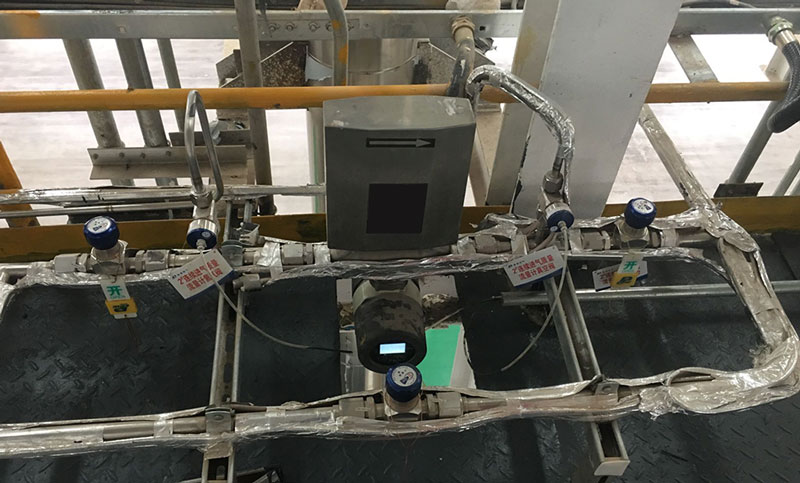

✅ Bu tip akış ölçerlerin en önemli özelliği, piyasadaki tüm akış ölçerler arasında en doğru ölçüm yapanı olmalarıdır. Bu akış ölçerler, aşınmaya ve yıpranmaya neden olabilecek hareketli parçalara sahip olmadıkları için düşük bakım gerektirirler.

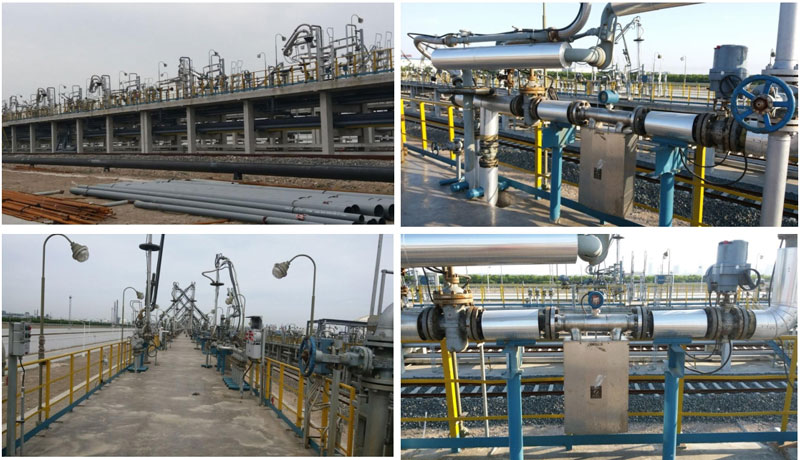

✅ Ayrıca nadiren kalibrasyon gerektirirler. Sıvıların sadece hacmini değil, kütle akışını da ölçtükleri için, hacim yerine ağırlıkla satılan malzemelerin akış hızını ölçmek için uygundurlar. Petrol ve gaz endüstrisinde petrol gibi ürünlerin değeri ısı birimleri (BTU gibi) ile ölçüldüğünden, Coriolis akış ölçer bu tür malzemeler için akış hızını hesaplamak için tercih edilen cihazdır.

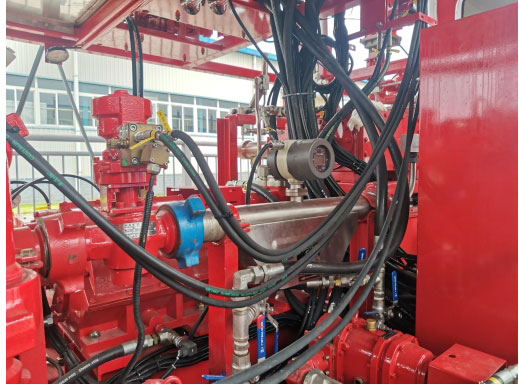

✅ Kütle akış ölçer, sıvıların doğru ölçümlerini sağlar ve sıcaklık, basınç ve akış hızı değişikliklerinden etkilenmez. Bu özelliği sayesinde, söz konusu değişikliklerden daha fazla etkilenmeye yatkın olan gazların akış hızını ölçmek için mükemmeldir. Coriolis akış ölçerlerin petrol ve gaz endüstrisinde yaygınlaşmasının nedeni de budur.

Coriolis akış ölçerlerin diğer tiplerden farkını öğrenmek ister misiniz? >>
[ Coriolis akış ölçer ile manyetik akış ölçer karşılaştırması ]
[ Termal kütle ölçer ile Coriolis ölçer karşılaştırması ]

Coriolis akış ölçer nerelerde kullanılır?

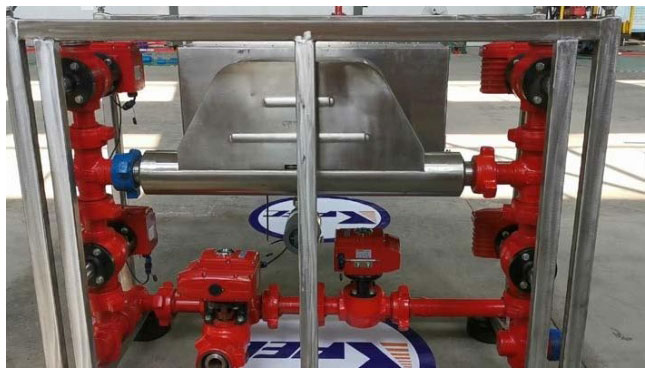

Coriolis akış ölçer, petrol ve gaz, petrokimya, gıda ve içecek, ilaç ve su arıtma gibi yüksek doğrulukta akış ölçümü gerektiren endüstrilerde yaygın olarak kullanılmaktadır. Yüksek viskoziteli sıvılar, aşındırıcı maddeler ve çok parametreli ölçümler (kütle akışı, yoğunluk, sıcaklık, viskozite) içeren uygulamalarda üstün performans gösterir.
