Türbin Akış Ölçer

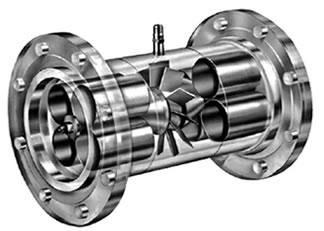

Gaz ve Sıvı Uygulamaları için Elektronik Türbin Akış Ölçer

Türbin tipi debimetreler, hacimsel akış ölçümü için en yaygın kullanılan ve güvenilir cihazlardan biridir. Basit tasarımları, yüksek doğrulukları ve uygun fiyatları sayesinde türbin tipi debimetreler, aşağıdaki gibi sektörlerde vazgeçilmez hale gelmiştir: yağ Gaz, su ve atık su, kimya, gıda ve içecek ve enerji üretimi sektörlerinde kullanılmaktadır. Kullanılan ortama bağlı olarak, türbinli debimetreler gaz türbinli debimetreler ve sıvı türbinli debimetreler olmak üzere ikiye ayrılır ve her ikisi de geniş bir boyut, bağlantı ve dijital çıkış seçeneği yelpazesinde mevcuttur. Daha detaylı bilgi için lütfen ziyaret edin. Türbin Akış Ölçer nedir?

Elektronik Gaz Türbini Akış Ölçer

Bir gaz için elektronik türbin akış ölçer (TUF veya gaz türbinli sayaç olarak da bilinir) hassas gaz ölçümü için tasarlanmıştır. Bu sağlam cihazlar uluslararası standartlara uygundur ve en yüksek performansı sağlamak için sevkiyat öncesinde test edilir.

• Doğruluk: Okumanın %1,0-1,5'i, Keşfedin Burada daha da iyi bir doğruluk nasıl elde edilir?
• Basınç değerleri: Standart PN16, isteğe bağlı 300 PSI, 300 LB veya 600 LB yüksek basınçlı tasarımlar.
• Güç kaynağı: Pille veya 24 VDC şebeke elektriğiyle çalışır.
• Çıkışlar: 4–20mA, darbe, RS485 MODBUS RTU veya HART iletişimi
• Ekran: Anlık gaz akış hızını ve toplam hacmi gösteren LCD ekran.

İsteğe bağlı EVC (Elektronik Hacim Düzeltme) sistemi, telafi edilmiş ve düzeltilmiş gaz ölçümü için sıcaklık (RTD) ve basınç sensörlerini entegre eder.

Tipik Gaz Uygulamaları

Gaz türbinli sayaçlar şunlar için uygundur:

• Doğal gaz , biyogaz metan, sıkıştırılmış doğal gaz (CNG), LPG gazı
• Endüstriyel gazlar: Hava , azot (N₂) oksijen (O₂), helyum (He), karbon dioksit (CO₂) etilen (C₂H₄)
• Hidrokarbon gazları: propan, bütan
• Sıkıştırılmış hava ve proses gazları

Gaz Akış Ölçerlerin Yaygın Boyutları ve Aralıkları

• 1” gaz akış transmitteri: 42–420 LPM
• 2” (DN50): 10–100 m³/h
• 3” (DN80) : 5,5–111 L/s
• 4” (DN100): 20–400 m³/h
• 6” (DN150): 50–1000 m³/h
• 8” (DN200): 80–1600 m³/h
• 10” (DN250): 200–4000 m³/h
• 12” (DN300): 188–3825 CFM

Elektronik Sıvı Türbin Akış Ölçer

Sıvı türbinli akış ölçer, akışkanın kinetik enerjisini kullanarak ölçüm cihazının gövdesi içindeki bir rotoru döndürür. Rotor hızı, akış hızıyla doğru orantılıdır ve bu da doğru hacimsel akış ölçümüne olanak tanır.

• Doğruluk: %0,5–1,0
• Akış sensörü Sıcaklık limiti: 150 °C'ye kadar yüksek sıcaklık
• Akış sensörü malzemesi: Paslanmaz çelik 304 veya 316
• Bağlantılar: Dişli (NPT/BSP), wafer, flanş (ANSI, JIS, DIN) veya üçlü kelepçeli hijyenik tip türbin akış sensörü
• Güç kaynağı: 3,6V lityum pil, 24 VDC veya 220V AC
• Türbin akış verici çıkışları :Darbe (PNP/NPN), frekans, 4–20mA, HART, MODBUS RTU

Sıvı Uygulamaları

Sıvı türbinli sayaçlar, aşağıdakiler gibi temiz, aşındırıcı olmayan sıvılarda yaygın olarak kullanılmaktadır:

• su Musluk suyu, ters ozmoz (RO) suyu, yumuşak su damıtılmış su, demineralize su , yoğuşma
• Yakıtlar Ve yağlar : Dizel , biyodizel akaryakıt, benzin, gazyağı jet yakıtı, bitkisel yağ, palmiye oleini, yenilebilir yağlar, hindistan cevizi yağı
• Kimyasallar: Asetik asit etil alkol, aseton, toluen , ksilen bütil asetat
• Yiyecek ve içecek: Süt, alkol, yenilebilir yağlar, şebboy , bitkisel yağ akış ölçer

Mevcut Bedenler

Düşük akış ölçümü için mikro türbinli akış ölçerlerden (1/8”, 1/4”, 3/8”, 1/2”) endüstriyel boyutlara (3/4”, 1”, DN50, DN80, DN100, DN150, DN200, DN300) kadar.

Sıvı türbinli akış ölçerler hakkında daha sık sorulan sorular ve detaylı teknik cevaplar için lütfen sayfamızı ziyaret edin. SLW Serisi Sıvı Türbin Akış Ölçer için Sıkça Sorulan Sorular.

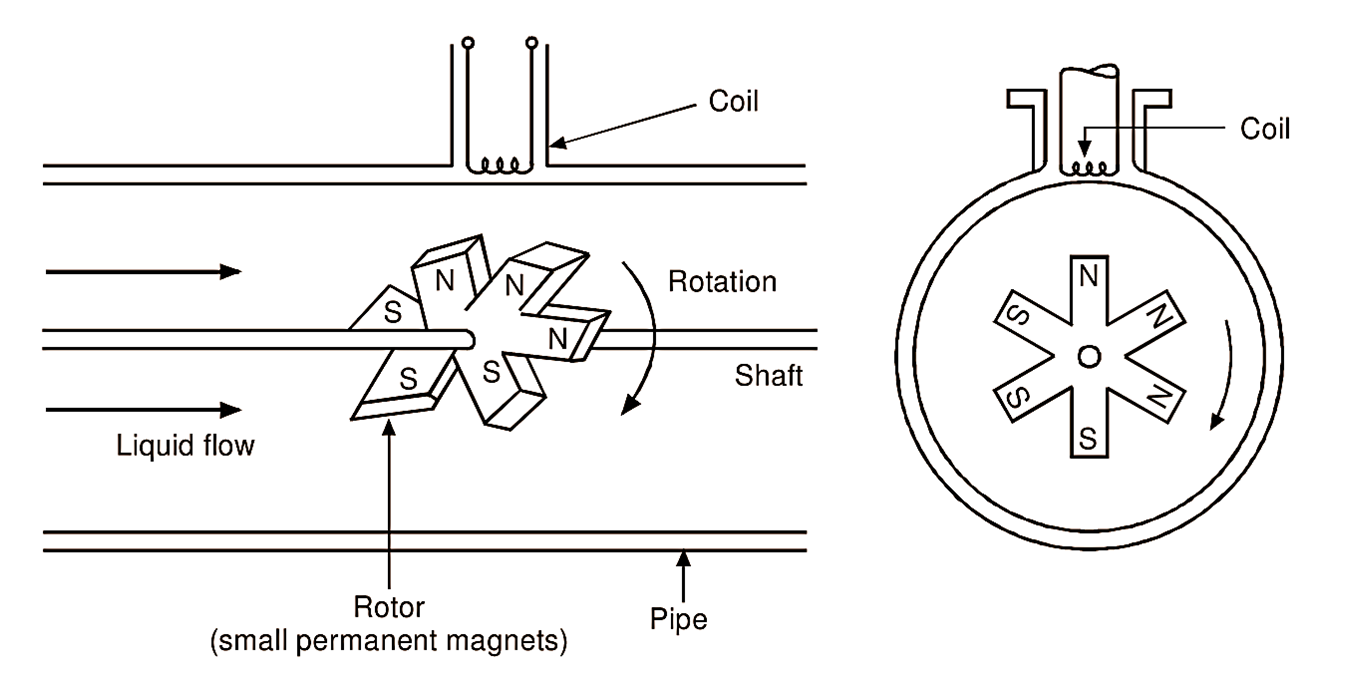

Türbin Akış Ölçer Nasıl Çalışır?



Türbinli debimetrelerin çalışma prensibi basit ama etkilidir:

1. Ortam, akış gövdesine girer ve rotor kanatlarını hareket ettirir.
2. Dönme hızı, akışkan hızı ve hacimsel akış hızıyla orantılıdır.
3. Bıçakların her biri manyetik alıcıdan geçerken bir voltaj darbesi üretir.
4. Elektronik verici bu darbeleri akış hızına ve toplam hacme dönüştürür.

Sorunsuz çalışma sağlamak için düşük basınç düşüşlü tasarımlar ve hassas rulmanlar kullanılır. Doğru montaj, türbülansı önler ve uzun hizmet ömrü sağlar.

Türbin Akış Ölçerlerin Avantajları

✔ Yüksek doğruluk (%0,5–1,5)
✔ Diğer akış teknolojilerine kıyasla maliyet etkinliği
✔ Kompakt ve sağlam tasarım
✔ Hızlı yanıt süresi
✔ Geniş çıkış seçeneği yelpazesi (frekans, analog, dijital, MODBUS, HART)
✔ Hem iletken hem de iletken olmayan sıvılar için uygundur.
✔ Hijyenik, dişli, flanşlı ve ince bağlantı seçenekleri mevcuttur.
Faydaları ve doğru kullanımları hakkında daha fazla bilgi için, sayfamıza bakın. Türbin Akış Ölçerlerin Avantajları ve Kullanımı

Sınırlamalar ve Riskler

• Akış hızları çok düşük olduğunda doğruluk azalır. Silver Automation Instruments, mikro ve düşük akışlı uygulamalar için özel çözümler sunmaktadır — ayrıntıları burada bulabilirsiniz: Düşük Akışlı Akış Ölçer.
• Özellikle yağlama özelliği olmayan sıvılarla çalışırken, rulmanlarda zamanla aşınma meydana gelir. Hareketli parçası olmayan bir akış ölçer arıyorsanız, lütfen bize Ulaşın
  ve size doğru çözümü seçmenizde yardımcı olacağız.
• Kirli veya çamur kıvamındaki sıvılar için uygun değildir. Ancak biz özel çamur akışı çözümleri sunuyoruz: Çamur Akış Ölçer.
• İki fazlı akışı (gaz-sıvı karışımı) işleyemez.
• Gelişmiş teknolojilere kıyasla sınırlı sıcaklık aralıkları. Ancak yüksek sıcaklık uygulamaları için çözümler sunuyoruz: Yüksek Sıcaklık Akış Ölçer

Türbin Akış Ölçer Kullanan Sektörler

• Petrol ve Doğalgaz Doğal gaz, petrol ve yakıtların emanet devri dizel jet yakıtı
• Su ve Atıksu: Temiz su, ters ozmoz (RO) suyu, demineralize su izleme
• Kimyasal: Ölçme çözücüler , alkoller asitler ve proses sıvıları
• Yiyecek ve İçecek: Süt, yenilebilir yağlar, alkol, hurma yağı balık yağı ve hijyenik sıvılar
• Enerji Üretimi ve Havacılık: Soğutma suyu, soğuk su yakıt tedariği, test tezgahları

Türbin Akış Ölçer Fiyatı

Türbinli akış ölçerin maliyeti şunlara bağlıdır:

• Orta tip: Gaz türbini mi yoksa sıvı türbini mi ölçüm cihazı
• Boyut: Mikro akış sensörlerinden DN300 endüstriyel ölçüm cihazlarına kadar
• Elektronik: Yerel ekran, dijital çıkış, MODBUS/HART seçenekleri
• Basınç ve sıcaklık derecesi: Standart ve yüksek basınç/yüksek sıcaklık versiyonları
• Malzeme: SS304, SS316 veya özel alaşımlar

Silver Automation Instruments, güvenilir performansı korurken, üst düzey markalara (örneğin Cameron Nuflo, Blancett, Daniel, Omega, Badger, Emerson, K24) uygun fiyatlı alternatifler sunmaktadır.
Türbin akış ölçer fiyatlandırmasını etkileyen temel faktörlere daha detaylı bir bakış için lütfen web sitemizi ziyaret edin. detaylı kılavuz .

Türbin Akış Ölçer Kurulum Kılavuzu

Türbin akış ölçerlerin doğruluğunu ve uzun ömrünü sağlamak için doğru kurulum çok önemlidir. Sıvı uygulamaları için, ölçerler, pompalar, vanalar veya dirseklerin ölçere çok yakın olmaması sağlanarak, akış bozulmasını en aza indiren düz bir boru bölümüne monte edilmelidir. Gaz türbini akış ölçerler için, ölçüm hatalarını ve erken aşınmayı önlemek için boru hattının basıncına, sıcaklığına ve temizliğine dikkat edilmelidir. En iyi uygulamaları takip etmek, performansı en üst düzeye çıkarmaya ve bakım ihtiyaçlarını azaltmaya yardımcı olur. Daha fazla bilgi için kılavuzumuza göz atın. Sıvı Türbin Akış Ölçer Kurulum Kılavuzu Ve Gaz Türbini Akış Ölçer Montaj İpuçları .

Çözüm

Türbin tipi akış ölçer, gaz ve sıvı akış ölçümü için en pratik ve uygun maliyetli çözümlerden biri olmaya devam etmektedir. Yüksek doğruluğu, hızlı tepki süresi ve çok yönlülüğü ile petrol ve gaz, kimya, su ve gıda endüstrilerinde dünya çapında tercih edilen bir seçenek olmaya devam etmektedir.

Türbin tipi debimetre seçerken, en iyi performansı ve uzun vadeli güvenilirliği sağlamak için her zaman akışkan tipini, debi aralığını, çalışma basıncını ve sıcaklığını belirtin.
