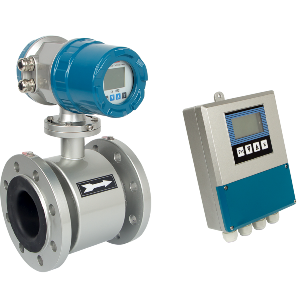

SHD serisi elektromanyetik akış ölçerin bazı teknik özellikleri

silverrinstruments.com'dan SHD serisi elektromanyetik akış ölçer, Faraday'ın Elektromanyetik İndüksiyon Yasası'na göre çalışır. Sıvının manyetik bir alandan geçerken ürettiği voltajı algılayarak iletken sıvıların akışını ölçer. Bu prensip yüksek doğruluk ve güvenilirlik sağlar.

SHD serisi manyetik akış ölçerin uygulamaları

Elektromanyetik akış ölçer, iletken sıvıların akışını ölçmek için yaygın olarak kullanılır ve bu da onu çeşitli endüstrilerde çok yönlü bir araç haline getirir. Su, asit akış ölçer, alkaliler, meyve suyu, süt akış ölçer , bulamaçlar ve diğer aşındırıcı veya aşındırıcı ortamlar dahil olmak üzere iletken sıvıların akışını ölçmek için yaygın olarak kullanılır. Su arıtma, kimyasal işleme, yiyecek ve içecek ve ilaç gibi endüstriler için idealdir.

Elektromanyetik akış ölçerler ile ilgili olarak şirketinizin uzmanlığına ihtiyaç duyan bazı profesyonel sorularımız var.

Soru 1 - Öncelikle elektronik karttaki tüm parametrelerin açıklandığı eksiksiz bir kullanım kılavuzunuz var mı?
Kurulum ve seçeneklerin ölçüyü nasıl etkilediği konusunda bazı şüphelerim var:

Silver Instruments’a güvendiğiniz için teşekkür ederiz!
PARAMETRE \ HARİCİ AKIM
\ HARİCİ FREKANS
\ ÜÇ SEVİYELİ DIŞ
\ METRE KATSAYISI

FONKSİYON \ DELTA Q ETKİNLEŞTİR
\ EPD MODU

Cevap 1:
Bu cihaz fabrikada önceden yapılandırılmıştır ve kurulumdan hemen sonra kullanıma hazırdır. Sahada ek ayar gerekmez ve kesinlikle gerekli olmadıkça müşterilerin herhangi bir dahili yapılandırmayı değiştirmesini önermiyoruz. Normalde yalnızca 4-20mA Çıkışı ayarlayın

Soru 2 - Osiloskopla uyartım çıkışında ne görmem gerekir?
manyetik akış ölçerler DC mi yoksa AC mi uyarmalı? (sadece elektronik kartın iyi olup olmadığını veya değiştirmem gerekip gerekmediğini teşhis edebilmek için)

Cevap 2:
SHD serisi manyetik akış ölçerler AC uyartımlıdır.
EXT+ ve EXT- terminallerini birbirine bağlayarak kısa devre yapın.
Ölçüm cihazının tepkisini gözlemleyin:
Eğer herhangi bir alarm tetiklenmiyorsa, mag akış vericisinin uyarma devresi normal çalışıyor demektir.

Soru 3 - Uyarım bobinlerinin sağlam olup olmadığı nasıl test edilir?
Cevap 3:
Mag akış vericisinin uyarma devresinin direncini kontrol etmek için şu adımları izleyin:
Debimetre sensörü ile debimetre verici kafası arasındaki kabloları ayırın.
Multimetrenizi direnç (Ω) ölçüm moduna ayarlayın.
Devre kartındaki EXT+ ve EXT- terminalleri arasındaki direnci ölçün.
Normal Aralık: Direnç 40-120Ω arasında olmalıdır.
Eğer okuma bu aralıkta ise, magmetrenin uyartım devresi normal çalışıyor demektir.

Soru 4 - Elektrotların temizlenmesi mi yoksa değiştirilmesi mi gerektiği nasıl test edilir?
(Bu işlem sahada yapılabilir mi yoksa akış ölçer tüpünü değiştirmek daha mı iyi olur?
Cevap 4:
Elektromanyetik Akış Ölçer Elektrotları için Bakım Talimatları:
Elektrot Değişimi:
Elektromanyetik akış ölçerin elektrotları yerinde değiştirilemez. Değiştirme gerekirse, ölçüm cihazı profesyonel servis için fabrikaya geri gönderilmelidir.
Akış Hızı Zayıflaması:
Akış ölçüm doğruluğunda önemli bir azalma fark ederseniz, ölçüm cihazını söküp elektrotları aşağıdaki şekilde temizleyebilirsiniz:
Elektrotları yumuşak bir pamuklu bezle nazikçe silin.
Elektrot yüzeyini çizmekten veya hasar vermekten kaçının. Elektrotlar ayna yüzeyli bir işlemle üretilir ve herhangi bir çizik sinyal çıkarımını bozarak ölçüm hatasına yol açabilir.
Önemli Not:
Temizlik sırasında elektrotları dikkatli bir şekilde tutun. Sorun temizlikten sonra da devam ederse, lütfen teknik destek ekibimizle iletişime geçin veya ölçüm cihazının daha fazla inceleme ve bakım için fabrikaya geri gönderilmesini ayarlayın.

Soru 5 - / içindeki bilgileri nasıl okuyabiliriz
TANI \ SIG DIAG
Cevap 5:
Debimetre Alarm Göstergeleri:
Boş Boru Alarmı (MGP veya FGP):
Boru hattından akışkan akışı olmadığında, manyetik akış vericisinin dijital ekranı boş boru durumunu belirten bir MGP veya FGP alarmı görüntüler.
Uyarı Alarmı (SYS):
Mag akış ölçer gövdesindeki bobin hasar görürse, ölçer başlığı bir SYS alarmı görüntüler ve bu da bir uyarma devresi arızası olduğunu gösterir. Bu durumda, uyarma sistemi yerinde tamir edilemeyeceğinden, ölçer onarım için fabrikaya geri gönderilmelidir.
Not:
Boş boru alarmları için boru hattının uygun şekilde maddeyle doldurulduğundan emin olun.
Uyarım alarmları için, mag ölçeri kendiniz onarmaya çalışmayın. Teknik destek ekibimizle iletişime geçin veya manyetik akış ölçer fabrika servisini ayarlayın.
Soru 6 - arasındaki fark nedir?
KALİBRASYON \ SENSÖR KATSAYISI
KALİBRASYON \ NORMALLEŞTİRİLMİŞ KATSAYI

Cevap 6:
Sensör ve Dönüştürücü Katsayı Kılavuzu:
Sensör Katsayısı /SENSÖR KATSAYISI:
Sensör katsayısının profesyonel bir kalibrasyon cihazı kullanılarak kalibre edilmesi önerilir.
Akış hızı ile sensör katsayısı arasındaki ilişki ters orantılıdır. Katsayıdaki herhangi bir değişiklik akış ölçümünün doğruluğunu doğrudan etkileyecektir.
NORMALLEŞTİRİLMİŞ KATSAYI:
Dönüştürücü katsayısı sabittir ve değiştirilemez. Bu katsayının değiştirilmesi programın arızalanmasına ve sayacın kullanılamaz hale gelmesine neden olur.
.
Soru 7 - Kartların firmware versiyonunu güncellemek mümkün müdür?
6P.IA.11.84 (88888 şifresiyle tarihleri değiştiremiyorum) ve 6P.IA.11.86 yazılım sürümüne sahip bazı eski elektronik cihazlarım var
Cevap 7:
Elektromanyetik akış ölçerin devre kartı sürümü müşteriler tarafından güncellenemez ve yazılım güncellemelerini kendi başınıza indirmeyi veya yüklemeyi denemenizi önermiyoruz. Yetkisiz güncellemeler sistem arızalarına veya operasyonel sorunlara yol açabilir.

Soru 8 - Bu akış ölçerin fabrika parametrelerini kurtarmama yardımcı olabilir misiniz?
Cevap 8:
Manyetik su akış ölçer Fabrika Ayarlarına Sıfırlama Uyarısı:
Doğrudan fabrika ayarlarına sıfırlama işlemi yapmayın, çünkü bu, ölçüm başlığı parametrelerinin ve fonksiyonlarının kullanılamaz hale gelmesine neden olur.
Parametre Doğrulaması:
Hangi parametrelerin değiştirildiğinin müşteriyle teyit edilmesi önerilir. Toplamda yaklaşık 40 ayar vardır ve uygunsuz değişiklikler ölçüm cihazının performansını etkileyebilir.
Alternatif olarak, temel parametre ayarlarının bir listesini (ölçüm doğruluğu üzerinde doğrudan etkisi olanlar) sağlayabiliriz. Bu, ihtiyaçlarınız için kabul edilebilir mi?
