Açık Paket Denetimleri Akış ölçerleri monte etmeden önce, yanlış işlemlerden dolayı aletlerin fiziksel hasar görüp görmediğini kontrol edin. Hasar varsa Üretime bildirin.
1. Elektromanyetik Akış ölçerin teslimatı
Enstrümanları montaj alanına teslim ederken lütfen unutmayın.

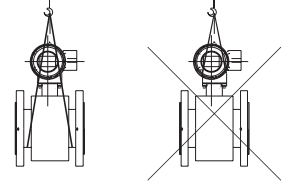

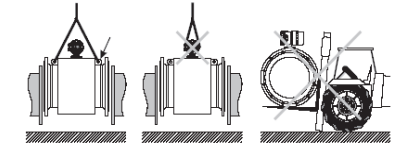

Flanş tipi akış ölçer (≤DN 450 ［18 ”］) teslim ederken lütfen yükseltici kayışını kullanın ve konumu iki flanşla sabitleyin. Gövdelerin aşınması nedeniyle zincir kullanılması yasaktır.
Uyarı!
Manyetik su sayacının ağırlık merkezi t, asansör kayışının kaldırma noktalarından daha yüksek olabilir. Akış cihazı kayarsa, yaralanmalara neden olur! Lütfen teslimat sırasında kayma ve eğirmenin görünmeyeceğinden emin olun.
Boyut ≤DN 450 ［18 ”］ Flanş tipi Akış ölçer Bağlantı kutusu, magmetrelerdeki kaldırma halkalarını kullanarak akış ölçeri kaldırmak ve akış ölçeri boru hatlarına yönlendirmek için kullanılamaz.
Dikkat!
Akış ölçeri Çatallı kaldırıcı kullanarak hareket ettirmeyin, muhafazayı ezebilir ve dahili bobinlere zarar verebilir.

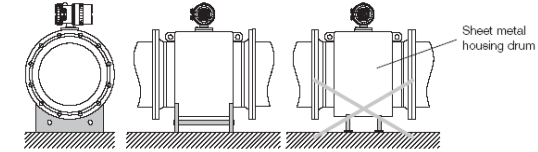

Debi ölçer Boyutu> 450 ［18 ”］ Flanş tipi Debi ölçer teslimatı Akış ölçer Tabana veya Desteğe yerleştirilmelidir
Dikkat!
Akış ölçer muhafaza tarafından yönlendirilemez, aksi takdirde iç bobinlere zarar verir.
Montaj Gereksinimleri Lütfen montaj sırasında aşağıdaki noktalara dikkat edin:
- Akış yönü, akış ölçerdeki ok yönüyle eşleşmelidir (varsa)
- Flanş cıvataları maksimum tork derecesine sabitlenmiştir.
- Montaj sırasında mekanik gerilim (bükülme, bükülme) olmamalı, eşleşen flanşlar eksenel simetrik ve paralel kalmalı, uygun contalar kullanılmalıdır.
- Elektromanyetik akış ölçer Contalar akış alanına uzatılmamalıdır, aksi takdirde girdap oluşacak ve akış ölçerin doğruluğunu etkileyecektir.
- Borudan gelen herhangi bir kuvvet akış ölçeri etkilememelidir.
- Debi ölçerin ekranı kullanıcılara dönük olmalıdır
- Kablo girişlerinin koruyucu fişinin yalnızca kablolama sırasında çıkarılmasına izin verilir.
- Uzak tip mag su sayacı dönüştürücü, titreşimsiz bir yere monte edilmelidir.
- Debi ölçerin dönüştürücüsü doğrudan güneş ışığından arındırılmış olmalıdır. (Gölge gereklidir)
Akış ölçer Montajı Montaj yeri seçimi- Borudaki negatif basıncın önlendiği yer seçimi.
- Yakında motor olmayan, transformatörlerin olmadığı bir yer seçmek, güçlü elektromanyetik gereçler elektriksel parazit oluşturabilir.
- Karışık fazlı ortamı ölçerken, akış ölçerler karışık fazın ayrıldığı bir yere monte edilmemelidir.
- Ortam sıcaklığı -25 ° C ~ + 60 ° C arasında olduğunda, doğrudan güneş ışığından kaçınılması daha iyidir.
- Titreşimsiz veya az titreşimsiz bir yere monte edilirken, güçlü titreşim varsa, debimetreden önce ve sonra sabitleme desteği gerekir.
- Sıcaklık nemi% 5 ~% 9 arasında olmalıdır
- Doğrudan yağmur ve daldırma önlenir.
Düz boru için gereklilik: (D, debimetrenin iç çapıdır) Elektromanyetik akış ölçerler, akış ölçerlerden önce ve sonra düz boru gereksinimi düşüktür, 90 ° dirsek, T Bağlantı Elemanları, redüktörler, tam açık valf vb. sensörlerin düzlemi); Farklı açma vanaları varsa (örneğin açma vanasının ayarlanması) giriş yönünde 10D mesafe gereklidir. Normalde akış ölçerin çıkışında 3 boyutlu düz boru gereklidir.

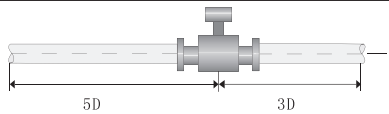

Aşağıdaki şekle bakın:

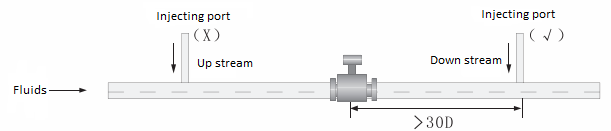

Karışık ortamı ölçerken, karışık noktalar debimetreden 30D mesafeye sahip olmalıdır, aşağıdaki resme bakın

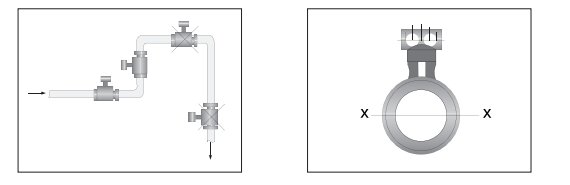

Montaj yeri ve Sıvı Yönü Elektromanyetik su Akış ölçer yatay, Dikey veya kayar şekilde monte edilebilir.
Yatay montajda, elektrotların sıvı içindeki kabarcıktan kısa süreli izolasyon oluşturmasını ve ayrıca elektrotları kaplayan tortuları önlemek için manyetik manyetik elektrotların ekseni yatay olmalıdır. Boru içerisinde hava birikmesini önlemek için sensör en yüksek noktaya monte edilmemelidir.

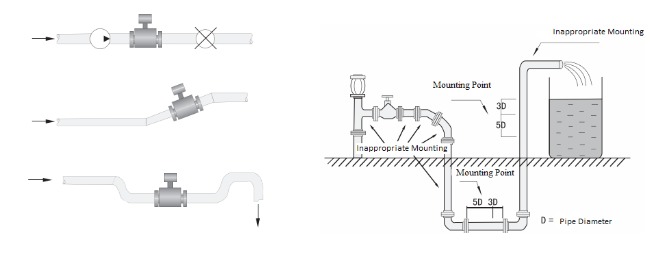

Manyetik akış ölçer dikey olarak monte edildiğinde, akış yönü yukarı doğru olmalıdır, aşağıdaki avantajlara sahip olabilir. Akış olmadığında veya küçük akış olmadığında, sıvılardaki ağır katılar aşağıya iner ve yağlı maddeler elektromanyetik debimetre elektrotları alanından uzaklaşır. Bulamaç, hamur, dikey montaj gibi partikül-sıvı iki fazlı sıvılar ölçülürken tortulardan düzensiz aşınmayı önleyebilir. Resimde görüldüğü gibi. Ölçme borusu sıvı ile doldurulmalı ve karşı basınç mevcut olmalıdır. Negatif basınçtan (astarlara zarar vermekten) kaçınmak için, elektromanyetik akış ölçer pompanın girişine monte edilmemelidir, çıkış önerilir. Akış ölçeri kayar şekilde monte edilirken, akış ölçer yukarı çıkan boruya monte edilmelidir; Debi ölçeri açık boşaltma borusuna monte ederken, sayaç daha alçak bir yere monte edilmelidir.

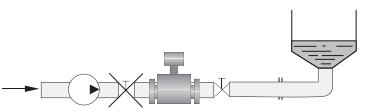

Sensörlerin çıkış yönündeki (yukarı akış yerine) Kontrol Valfleri ve Durdurma Valfleri tavsiye edilir
Akış ölçeri kuyuya monte etme yöntemi
Elektrik Kablo Tesisatı ve Topraklama
Debi Ölçerin Topraklama Gereksinimi
Akış ölçer, Ortam ve boru hattı topraklama ile aynı elektrik potansiyelinde olmalıdır. Doğru topraklama, sensör tarafında ayrı ayrı topraklamadır, uzak versiyon dönüştürücü aynı noktaya bağlanır. Topraklama Direnci <10Ω, topraklama kablosu BRV-16'dır. Yanlış topraklama, anormal performansa neden olabilir.

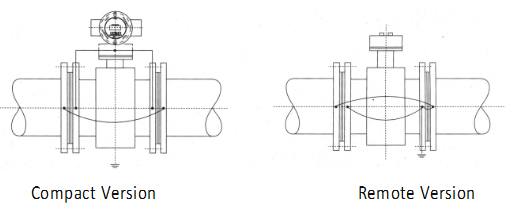

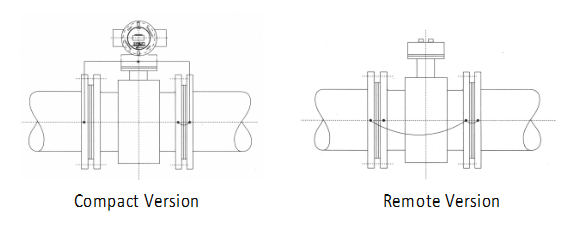

Manyetik Akış ölçer metal boruya ve herhangi bir kaplamasız boruya monte edildiğinde, aşağıdaki topraklama resmine bakın.

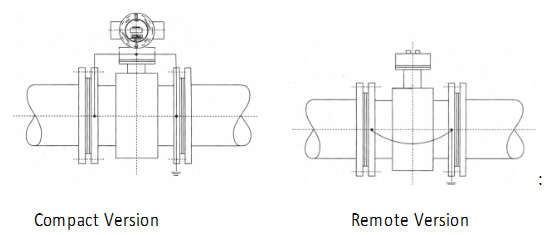

Mag akış sensörü PVC Borulara veya astarlı metal boruya monte edildiğinde, aşağıdaki topraklama resmine bakın:
Su akış sensörünü Katodik Koruma Borusuna monte ederken, aşağıdaki topraklama resmine bakın:
Elektromanyetik akış sensörünü Katodik Koruma Borusuna monte ederken, topraklama kabloları sensörü geçmeli ve iki flanşı birleştirmeli ve katodik koruma akımını ve manyetik akış sensörünü izole etmelidir.
