Pek çok müşteri Silver Automation Instruments'tan SHD serisi manyetik akış ölçer satın alıyor ve kullanıcılar sık sık bize magmetremizi PLC'ye nasıl bağlayacağımızı soruyor?
Aşağıda açıklama yer almaktadır.
SHD Elektromangetik debimetrenin dijital çıkışı 2 kontağa sahiptir: Dijital çıkış kontağı ve Dijital topraklama kontağı, semboller aşağıdaki gibidir
POUT ———— Dijital çıkış kontağı
PCOM ———— Dijital yer teması
POUT, açık kollektör çıkışıdır; kullanıcılar aşağıdaki çizimlere göre kablolama yapabilir:

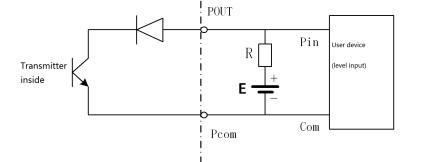

Dijital Seviye çıkış kablolaması

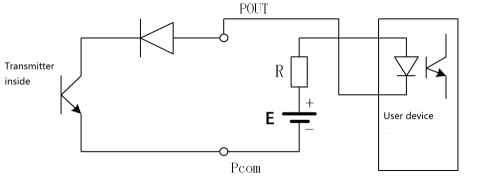

Dijital çıkış fotoelektrik bağlayıcıyı bağlayın
Genel olarak, optocoupler yaklaşık 10mA akıma ve E / R = 10mA'ya ihtiyaç duyar, bu nedenle E = 5 ～ 24V.

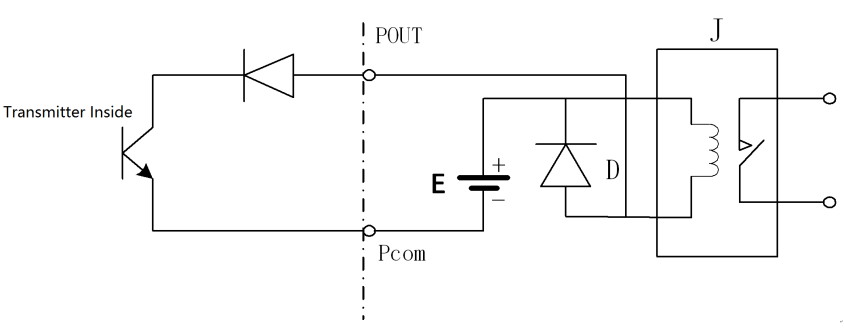

Dijital çıkış bağlantı rölesi
Normalde, ara rölenin E = 12V veya 24V'ye ihtiyacı vardır, D Geri dönüş diyotudur. Günümüzde ara rölelerin çoğu bu tür bir dahili diyot içermektedir. Ara röle geri dönüş diyotuna sahip değilse, kullanıcıların birini harici olarak bağlamaları gerekir.
