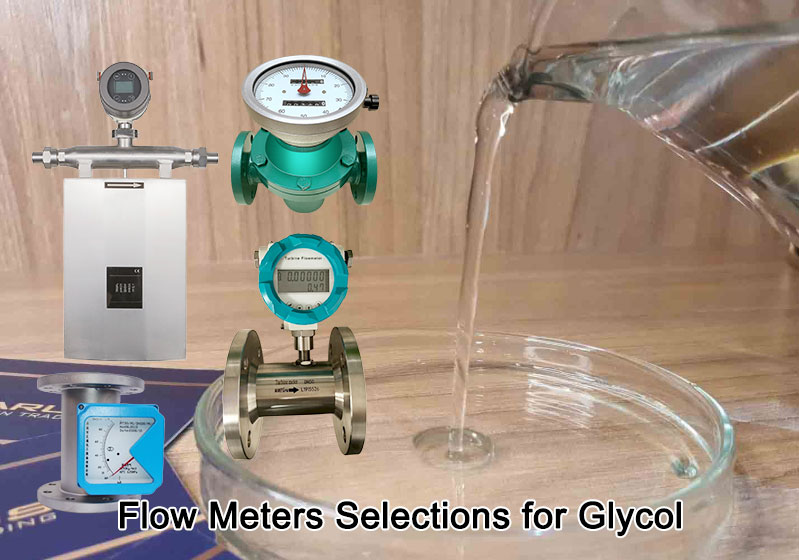

Glikol Akış Ölçer Nasıl Seçilir?

Önemli bir kimyasal hammadde, çözücü ve antifriz türü olan glikol, petrokimya, otomotiv ve tekstil gibi bazı endüstrilerde yaygın olarak kullanılmaktadır. Glikolün akış hızının doğru ölçülmesi, proses kontrolü, maliyet muhasebesi, ticari transfer ve ürün kalite güvencesi açısından büyük önem taşımaktadır. Bu makale, glikol akış hızının ölçülmesinde Coriolis akış ölçer , oval dişli akış ölçer , değişken alanlı akış ölçer ve sıvı türbinli akış ölçerin (TUF akış ölçer) uygulama özelliklerini derinlemesine analiz ederek, mühendisler ve son kullanıcılar için seçim referansları sunacaktır.

Yaygın olarak kullanılan glikolün akış ölçümüne ihtiyacı vardır.

Glikol ortamının fiziksel özellikleri

Glikolün iletkenliği nispeten düşüktür ve yaklaşık 1,07 × 10 ⁻⁶ S/cm iletkenliğe sahiptir; bu da elektromanyetik akış ölçerlerin bu ortamda kullanımını sınırlandırmaktadır.

Manyetik akış ölçer glikol akışını ölçebilir mi?

Saf glikol ortamı, düşük iletkenliği nedeniyle elektromanyetik akış ölçerler için uygun değildir; ancak glikol + su karışımı, özellikle su oranı oldukça yüksek olduğunda, elektromanyetik akış ölçerler tarafından ölçülebilir. Glikol + su karışımının elektromanyetik akış ölçer ile ölçülmesi, hareketli sensör bileşenlerinin olmaması, çift yönlü ölçüm ve düşük maliyetli akış sensörü gibi birçok avantaj sağlar.

Manyetik akış ölçer, glikol + su karışımının çözücüsünü ölçebilir.

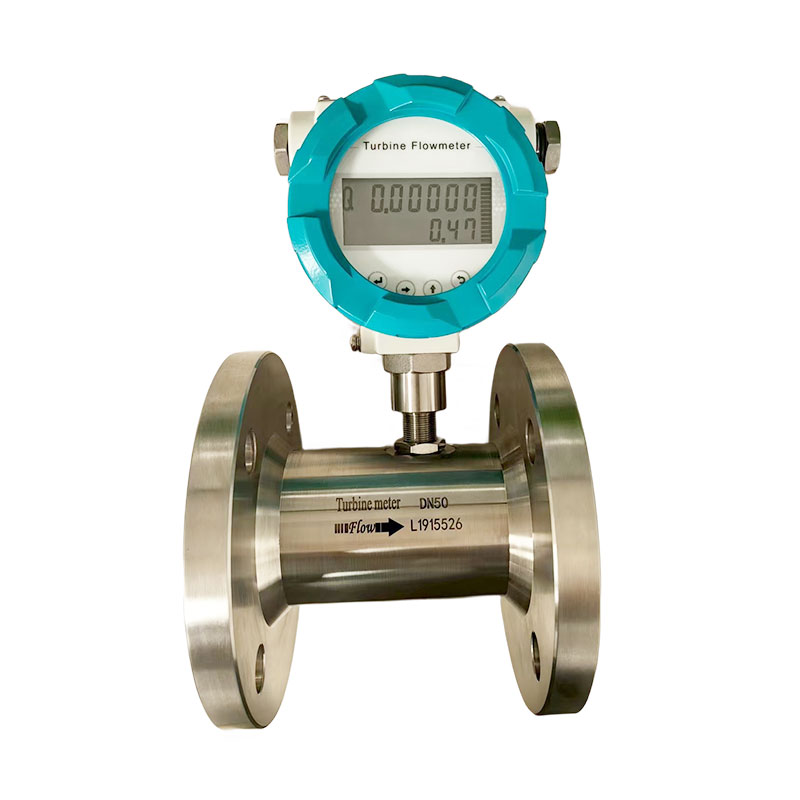

Glikol akış ölçümü için türbin akış ölçer (TUF)

Sıvı türbinli akış ölçerin uygulama analizi

Sıvı türbinli debimetre, glikol akışkanının akışı altında türbin kanatlarının dönme frekansının akış hızıyla orantılı olduğu prensibine dayanarak ölçüm yapar. Bu nedenle, sıvı türbinli debimetreler glikol akış ölçümü için ekonomik bir çözümdür.

Türbin tipi akış ölçer glikol viskozitesini ölçebilir mi?

Etilen glikolün viskozitesi biraz yüksek olup 16,1 cP'ye ulaşabilse de, TUF akış ölçer yaklaşık 45 cP temiz sıvı viskozitesini maksimum düzeyde işleyebildiğinden, silverinstruments.com'dan temin edilebilen türbinli akış ölçer bu zorlu işin üstesinden gelebilir.

Türbin akış ölçerinin teknik özellikleri

Farklı sensör boyutları ve basınç kayıpları için TUF Akış aralığı

Sıvı türbinli debimetrelerin ölçüm doğruluğu genellikle ± %0,5 ile ± %1,0 arasındadır.

Bu tip debimetre, hızlı tepki hızı ve geniş ölçüm aralığı oranı (yaklaşık 10:1) avantajlarına sahiptir ve debi değişimlerinin büyük olduğu etilen glikol taşıma sistemleri için uygundur.

Dijital glikol akış ölçer: Darbeli, 4-20mA çıkışlı, MODBUS RTU ve HART iletişim seçeneği bulunan, glikol akış hızını ve toplam akışı gösteren akış vericili bir cihazdır.

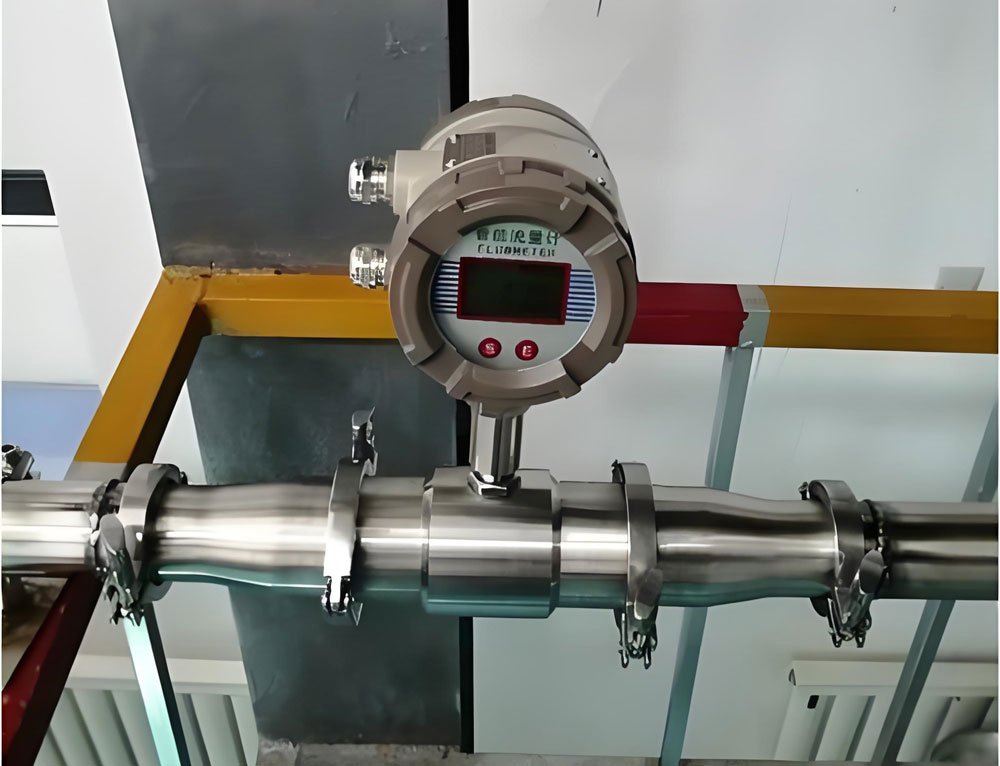

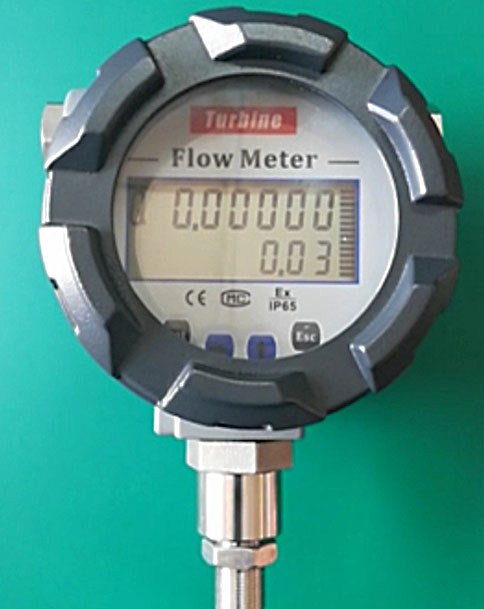

Glikol akış hızını ve toplam akışı gösteren dijital ekranlı dijital türbinli akış ölçer.

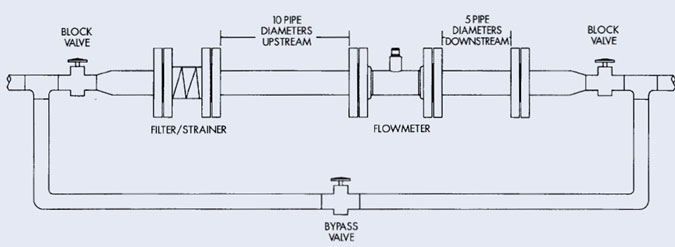

Etilen glikol iletim boru hattında, sıvı türbinli akış ölçerlerin montajı, ön ve arka düz boru bölümlerinin gereksinimlerine özel dikkat gerektirir. Akış alanının stabilitesini sağlamak için genellikle ön 10D'den arka 5D'ye kadar olan düz boru bölümünün uzunluğunun sağlanması gerekir. Bu arada, etilen glikolün yağlama performansı nedeniyle, türbin yataklarının hizmet ömrü nispeten uzundur.

Türbin akış ölçerinden önce ve sonra yeterli sayıda düz boru hattı.

En yüksek doğruluk oranına sahip glikol akış ölçer hangisidir?

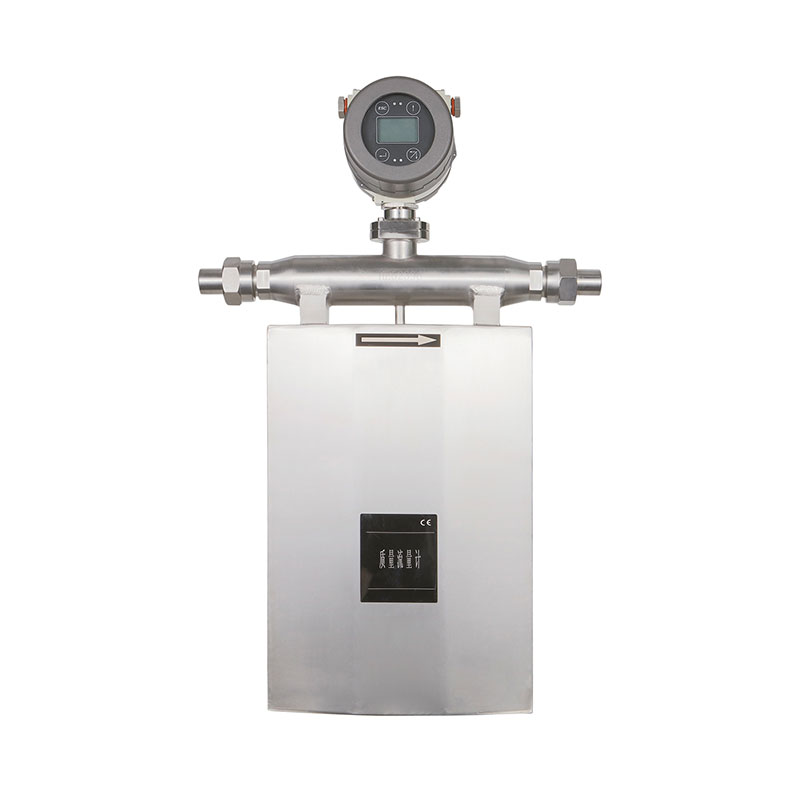

Coriolis akış ölçer, en yüksek doğruluk oranına sahip glikol akış ölçerdir.

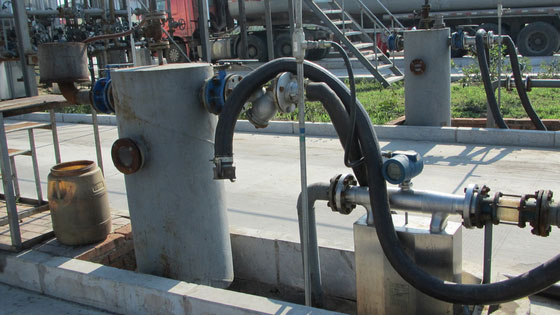

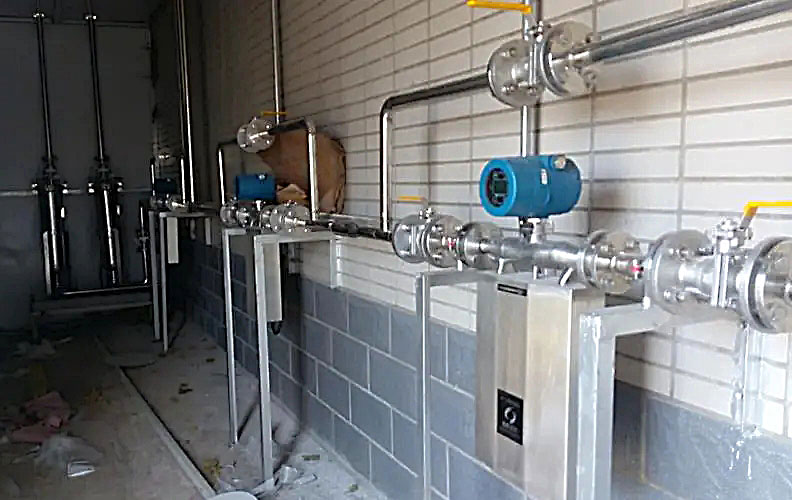

En yüksek doğrulukta glikol akış ölçer - Coriolis tipi

Coriolis debimetre, Coriolis kuvveti prensibine dayanır ve glikol sıvısının akışı sırasında titreşen tüp tarafından oluşturulan faz farkını ölçerek kütle akış hızını belirler. Glikol akışının ölçümünde Coriolis debimetre önemli avantajlar sergiler.

Bu tip kütle akış ölçerlerin ölçüm doğruluğu son derece yüksektir, genellikle ± %0,1 ~ %0,2 okuma doğruluğuna ulaşır ve akışkan yoğunluğu, viskozitesi, sıcaklığı ve basıncındaki değişikliklerden etkilenmez. E glikol gibi ortamlar için Coriolis akış ölçerler, kararlı ve güvenilir kütle akış ölçüm sonuçları sağlayabilir. Aynı zamanda, akış ölçer toplam kütle akışını, glikol yoğunluğunu ve sıcaklığını eş zamanlı olarak ölçebilir ve proses kontrolü için çoklu parametre ölçümü sağlayabilir.

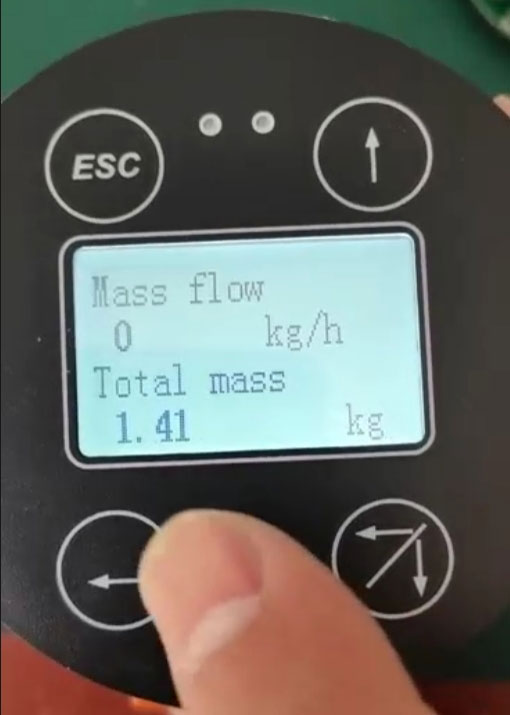

Coriolis yöntemiyle birden fazla parametre ölçülebilir.

Coriolis akış ölçerlerin düz boru ve bükümlü boru yapıları, etilen glikol uygulamalarında kendine özgü özelliklere sahiptir. Düz borulu akış ölçerin basınç kaybı küçüktür, ancak titreşime karşı hassastır; bükümlü borulu akış ölçer yüksek ölçüm doğruluğuna sahiptir, ancak basınç kaybı nispeten büyüktür. Etilen glikol taşıma sisteminde, ortamın yüksek viskozitesi nedeniyle, ölçüm doğruluğu ve basınç kaybı arasında denge sağlamak için daha büyük çaplı bükümlü borulu Coriolis akış ölçer seçilmesi önerilir.

Glikol ölçümünde Coriolis metre kullanmanın dezavantajları

İlk kurulum maliyeti en yüksektir; şu anda Coriolis akış ölçer, tüm akış ölçerler arasında en pahalı olanıdır.

Boyutları ve ağırlıkları nispeten büyüktür.

Boru hattı montajı sırasında titreşime karşı hassastır (iyi bir desteğe ihtiyaç duyar), ancak akış ölçer öncesinde ve sonrasında düz bir boru hattına ihtiyaç duymaz.

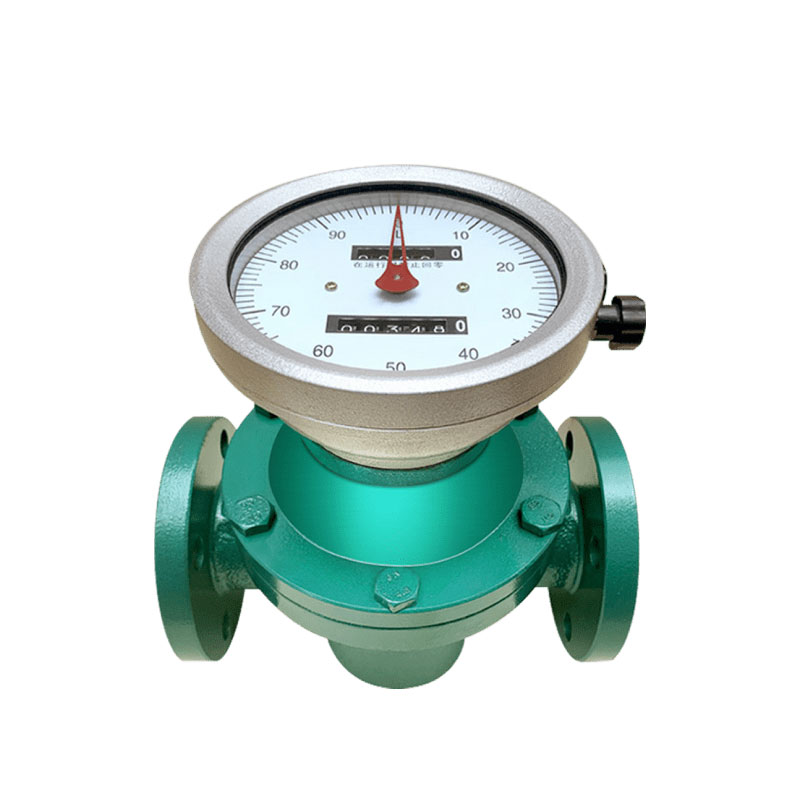

Glikol akış ölçümü için oval dişli akış ölçer

Oval dişli akış ölçerin teknik özellikleri

Oval dişli akış ölçer, proses kontrolü, parti yükleme ve diğer uygulamalarda yaygın olarak kullanılan, uygun maliyetli bir seçenektir.

Oval dişli akış ölçer, belirli bir hacimdeki glikol sıvısının kaç kez geçtiğini ölçerek akış hızını hesaplayan bir tür pozitif deplasmanlı akış ölçerdir ve mekanik akış ölçerler sınıfına aittir. Oval dişli akış ölçerler ve helisel dişli akış ölçerler, etilen glikol ölçümünde yaygın olarak kullanılan pozitif deplasmanlı akış ölçer türleridir.

Oval dişli akış ölçer, dişlilerin dönüş sürelerini ölçerek glikol miktarını hesaplar.

Oval dişli akış ölçer, basit yapısı ve yüksek ölçüm hassasiyeti özellikleriyle glikol akış ölçümünde güvenilir ve doğru performans gösterir. Glikolün mükemmel yağlama performansı sayesinde, dişliler arasındaki aşınmayı etkili bir şekilde azaltır ve akış ölçerlerin kullanım ömrünü uzatır. Bu tip akış ölçerin ölçüm hassasiyeti genellikle ± %0,2'ye ulaşır ve bu da küçük ve orta debilerdeki sıvı glikol ölçümleri için uygundur.

Oval dişli akış ölçer, ölçüm elemanı olarak birbirine kenetlenen iki oval dişli kullanır ve etilen glikol ölçümünde iyi bir tekrarlanabilirlik sağlar. Etilen glikolün viskozite özellikleri nedeniyle, oval dişli akış ölçer iyi bir sızdırmazlık etkisi elde edebilir ve sızıntı hatalarını azaltabilir.

Ancak, hacimsel akış ölçerler için yüksek sıvı temizliğine ihtiyaç duyulduğu ve etilen glikoldeki safsızlıkların ölçüm doğruluğunu etkileyebileceği, hatta PD akış ölçerin sıkışmasına ve bozulmasına neden olabileceği unutulmamalıdır.

Oval dişli akış ölçerin en büyük avantajı, ölçümünün akışkan özelliklerindeki değişikliklerden etkilenmemesi ve etilen glikol gibi viskozite değişimlerinin büyük olduğu ortamlara iyi uyum sağlamasıdır. Aynı zamanda, bu tip akış ölçer, dakikada birkaç mililitre minimum ölçülen akış hızıyla 10 ml/dakika gibi son derece düşük akış hızlarını ölçebilir ve düşük akış durumlarının ihtiyaçlarını karşılayabilir.

Glikol için oval dişli akış ölçer takıldığında düz boru bölümlerine olan gereksinimler düşüktür.

Oval dişli akış ölçer, harici güç kaynağına (mekanik sayaç) ihtiyaç duymadan çalışabilir.

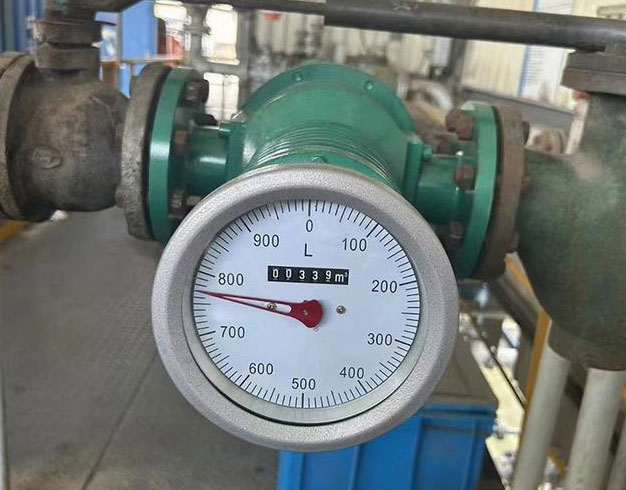

Glikol akış ölçümü için mekanik akış ölçer

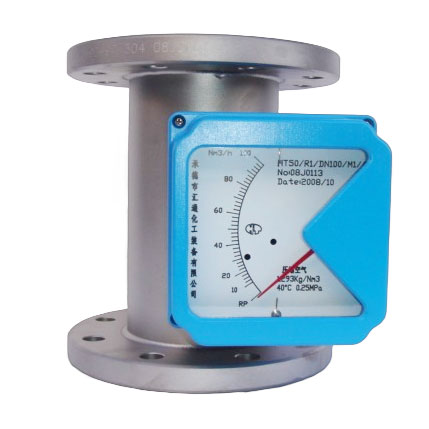

Glikol ölçümü için metal tüplü akış ölçer

Prensip:

Dikey olarak monte edilmiş, konik metal bir tüp, serbestçe hareket eden bir şamandıra içerir. Etilen glikol tüpten yukarı doğru akar ve şamandıra ile tüp duvarı arasındaki halka şeklindeki boşluk denge oluşana kadar şamandırayı kaldırır. Akış hızı, şamandıranın yüksekliği (doğrudan okuma) veya elektrik sinyallerine dönüştürülerek gösterilir.

Metal tüp rotametre kullanmanın avantajları

• Yerel görsel gösterim için güç gerekmez.
• Viskozite değişikliklerini yönetir (örneğin, glikolün 16,5–57 cP aralığı).
• Düşük basınç düşüşü ve minimum kurulum kısıtlamaları
• Sağlam yapı (tamamen metal, glikolün özelliklerine dayanıklı)
• Kritik olmayan uygulamalar için uygun maliyetli

Dezavantajları:

• Orta düzeyde doğruluk (±%1–5 FS), emanet devri için uygun değil.
• Sınırlı fermantasyon oranı (tipik olarak 10:1)
• Hareketli parçalar (şamandıra), kirlenmiş glikole yapışmaya yatkındır.
• Çıkış seçenekleri (örneğin, 4–20mA), temel görsel modellere kıyasla maliyeti artırır.

En İyi Kullanım Alanı:

Aşırı hassasiyetin gerekli olmadığı HVAC sistemlerinde, endüstriyel soğutma devrelerinde veya kimyasal dozlamada etilen glikolün kritik olmayan izlenmesi için kullanılır. Ticari veya yüksek hassasiyetli kontrol uygulamaları için kullanılmamalıdır.

Üç farklı akış ölçer türünün performans karşılaştırması

Ölçüm doğruluğu açısından bakıldığında, Coriolis akış ölçer en yüksek doğruluğa sahipken, onu oval dişli akış ölçer takip eder ve sıvı türbinli akış ölçer nispeten daha düşük bir doğruluğa sahiptir. Glikol ölçümünde, Coriolis akış ölçer ± %0,1'lik bir ölçüm doğruluğu sağlayabilir ve bu doğruluk ortamın fiziksel özelliklerindeki değişikliklerden etkilenmez; oval dişli akış ölçerin doğruluğu yaklaşık ± %0,5 olup, kararlı çalışma koşulları için uygundur; sıvı türbinli akış ölçerin doğruluğu ± %0,5 ile ± %1,0 arasındadır ve viskozite düzeltmesi dikkate alınmalıdır.

Doğruluk açısından Coriolis en iyisidir.

Basınç kaybı açısından bakıldığında, oval dişli akış ölçerler en yüksek basınç kaybına sahipken, bunu Coriolis akış ölçerler takip eder ve sıvı türbinli akış ölçerler nispeten daha küçük basınç kaybına sahiptir. Glikol taşıma sisteminde basınç kaybı önemli bir faktördür.

Bakım maliyetleri açısından bakıldığında, sıvı türbinli debimetreler en düşük bakım maliyetine sahipken, oval dişli debimetreler mekanik aşınma ve yıpranma nedeniyle nispeten daha yüksek bakım maliyetine sahiptir. Coriolis debimetrenin sensör içinde hareketli parçası bulunmadığından, daha az bakım maliyeti gerektirir.

Türbinli sayaçların maliyeti düşüktür, ancak içinde hareketli parçalar bulunur.

Seçim önerileri ve başvuru olanakları

Farklı uygulama senaryoları için farklı tipte akış ölçerler kullanılması önerilir. Glikol ticareti devir teslimi (muhafaza devri) durumlarında yüksek hassasiyetli ölçüm gereksinimleri için Coriolis akış ölçerler kullanılması önerilir.

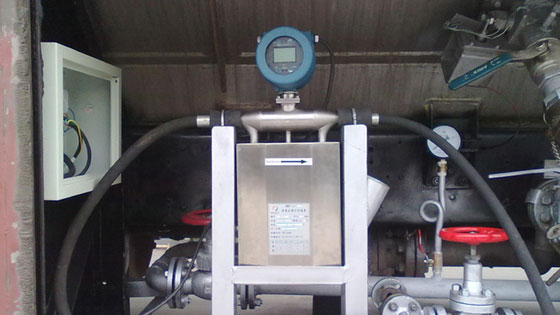

Ticari transfer akış ölçer denildiğinde, Coriolis en iyi seçenektir.

Proses kontrolü konusunda yüksek gereksinimlere sahip üretim süreçleri için oval dişli akış ölçerler ideal bir seçimdir.

Oval dişli akış ölçer, glikol proses kontrolü ve parti kontrolü için uygundur.

Genel izleme ve kontrol uygulamaları için sıvı türbinli akış ölçerler iyi bir maliyet etkinliğine sahiptir.

Glikolün genel izlenmesi ve kontrolü için türbinli akış ölçer yeterlidir.

Endüstri 4.0 ve akıllı üretimin gelişmesiyle birlikte glikol akış ölçüm teknolojisi de sürekli olarak ilerlemektedir. Yeni malzemelerin kullanımı akış ölçerlerin korozyon direncini artırmış, dijital teknolojinin 도입u ise akıllı ölçüm seviyesini yükseltmiştir.

Gelecekte, çok parametreli ölçüm, uzaktan teşhis ve öngörücü bakım, etilen glikol akış ölçüm teknolojisinin gelişim yönü haline gelecektir.

Ölçüm doğruluğu, ekonomiklik ve güvenilirlik dikkate alınarak, mühendislik ve teknik personel, belirli uygulama gereksinimlerine göre uygun akış ölçer tipini seçmeli ve ölçüm sisteminin uzun vadeli istikrarlı çalışmasını sağlamak için kurulum ve kullanım sırasında etilen glikolün ortam özelliklerini tam olarak göz önünde bulundurmalıdır.
