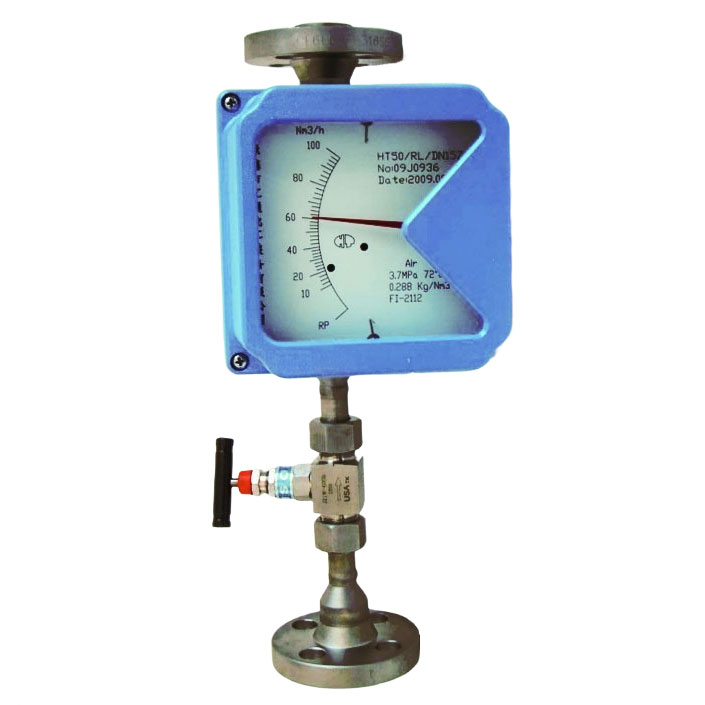

İğne Vanalı Rotametreler

Rotametreler (veya değişken alanlı akış ölçerler/VA akış ölçerler olarak da adlandırıyoruz), iğne vanalarla birlikte kullanıldığında birçok sektörde hassas akış ölçümü ve regülasyonu için klasik ve güvenilir bir çözümdür. Bu basit ama klasik kombinasyon, doğruluk, basitlik ve düşük maliyetin önemli olduğu gaz ve sıvı akış ve kontrol uygulamalarında yaygın olarak kullanılır. Bu makale, rotmaters akış ölçerlerin çalışma prensiplerini, avantajlarını, seçim yöntemlerini ve rotametre-iğne vana sistemlerinin uygulamalarını incelemektedir. silverinstruments.com, düşük fiyatlı ve güvenilir akış ölçüm çözümleriyle rotametre ve iğne vanasının klasik kombinasyonunu sunar.

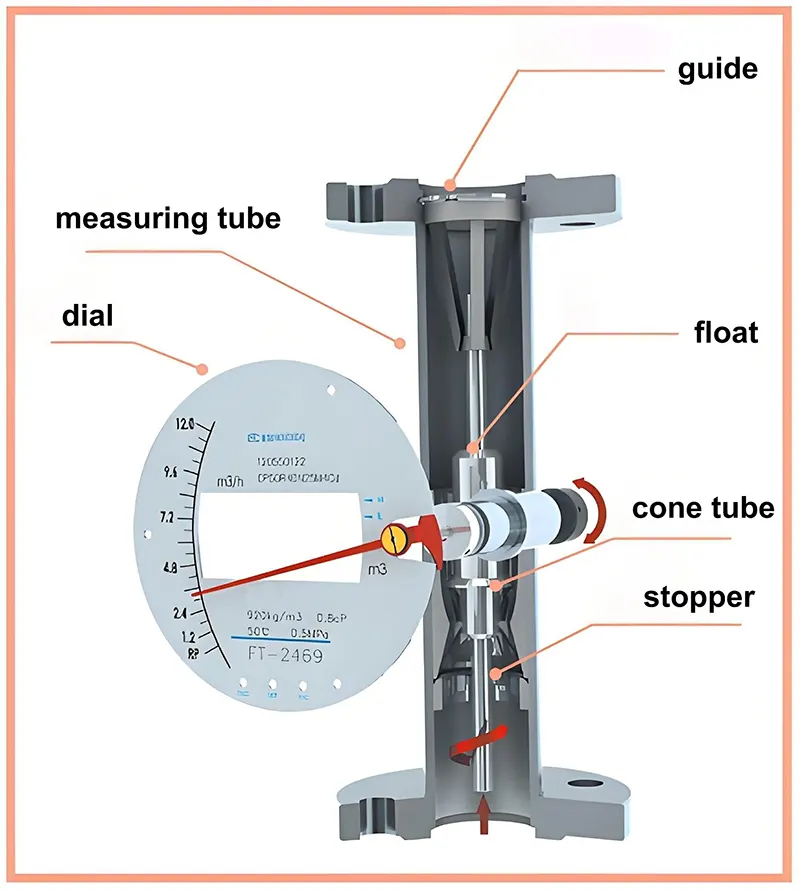

Rotametreler ve İğne Vanaları Birlikte Nasıl Çalışır?

1. Rotametre İşlevselliği
Rotametre, değişken alan akış ölçümü (VA akış ölçer) prensibiyle çalışır. Bu prensipte, bir şamandıra (veya piston), akışkan akışına tepki olarak konik bir tüp içinde yükselir veya alçalır. Şamandıranın konumu, kalibre edilmiş bir ölçeğe göre okunan akışkan akış hızını gösterir.

Temel özellikler:
- Harici güç gerektirmez - Kaldırma kuvveti, sürüklenme ve yerçekimi arasındaki mekanik dengeye dayanarak çalışır. Ancak silverinstruments.com'da vericili rotametre seçeneği de mevcuttur.
- Doğrusal ölçek – Okunması kolaydır, genellikle belirli akışkanlar (hava, su, vb.) için kalibre edilir. Bu nedenle silverinstruments.com'dan rotametre sipariş ettiğinizde, akışkan türünü ve yoğunluk bilgilerini bize belirtmeniz gerekir.
- Geniş akış aralığı – Dakikada birkaç mL'den binlerce LPM'ye (litre/dakika) kadar küçük akışları ölçebiliriz, 1/2" rotametrelerden 8 inç rotametrelere kadar birçok sensör boyutumuz mevcuttur.

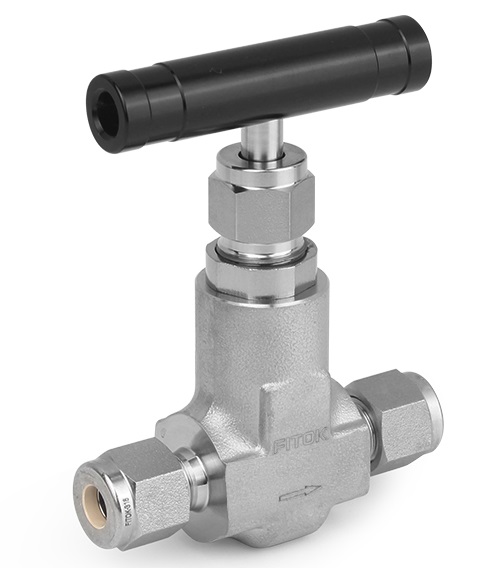

2. İğne Valfinin Rolü
İğne valf, hassas akış kontrolü sağlayarak değişken alanlı akış ölçeri tamamlar. Konik pimi kademeli ayarlamaya olanak tanır ve düşük akışlı ölçüm uygulamaları için idealdir.


Rotametre ihtiyaç valf fonksiyonları ile:
- Hassas akış düzenlemesi – İstediğiniz akış hızlarına uyacak şekilde ince ayar yapmanızı sağlar.
- Akış stabilizasyonu – Ölçülen akışkanlardaki türbülans ve titreşimi azaltarak doğru ve güvenilir okumalar sağlar.
- Sistem koruması – Rotametreyi tahrip edebilecek ani dalgalanmaları önler.

İğne Vanalı Rotametrelerin Kullanımının Avantajları

✓ Basit akış ölçer kurulumu: Karmaşık elektronik veya programlama gerektirmez.
✓ Debimetrenin bakım ihtiyacı düşüktür: Hareketli parçası yoktur (şamandıra hariç), aşınmayı azaltır.
✓ Düşük maliyetli akış ölçer: Dijital kütle akış kontrol cihazlarından daha uygun fiyatlıdır.
✓ Görsel Onay: İlave başka akış toplayıcılarına gerek kalmadan doğrudan okuma.
✓ Çok Yönlülük: Sipariş ettiğiniz akışkan türüne bağlı olarak gazlar, buhar ve sıvılarla çalışır, toplam özelleştirilmiş akış ölçerler.

Anahtar Seçim yöntemleri

1. Akış Sensörü Malzeme Uyumluluğu
- Islanan parçalar: 304, 316 veya 316L paslanmaz çelik şamandıralı akış ölçeri veya aşındırıcı sıvılar için PTFE astarlı olanı seçin.
- Contalar: Kimyasal dayanım için Viton, EPDM veya PTFE.

2. Akış Aralığı ve Doğruluk
- Rotametrenin gerekli aralığı (örneğin hava için 0-300 LPM) kapsadığından emin olun, akış hızınızı belirlemek için silverinstruments.com adresine danışın.

Aşağıda silverinstruments.com'dan HH50 serisi rotametreler için akış aralığı tablosu bulunmaktadır
- Standart doğruluk: ±%2 ila ±%5 FS (kalibrasyonla daha yüksek hassasiyet mevcuttur).

3. Basınç ve Sıcaklık Sınırları
- Çoğu cam rotametre <10 bar basınçlara dayanıklıdır; iğne valfleri sistem basıncına uygun olmalıdır.

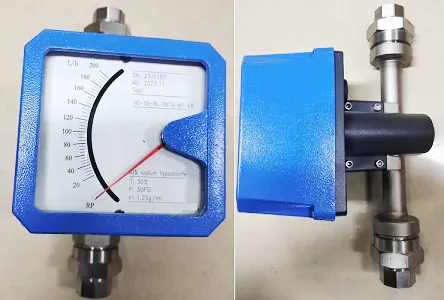

- Sıcaklık sınırları malzemelere bağlıdır (örneğin, cam tüpler termal şok altında kırılabilir). Metal tüplü rotametreler daha yüksek sıcaklıklara ve basınçlara dayanabilir.


4. İğne Vana Entegrasyonu
- Doğrudan monte edilen vanalar (rotametreye entegre) montajı kolaylaştırır.
- Ayrı vanalar borulama düzeninde esneklik sağlar.

Yaygın Endüstriyel Uygulamalar

1. Gaz Akış Kontrolü
- Laboratuvar gaz dağılımı (N₂, O₂, CO₂,H ₂ ).
- Proses endüstrileri (hava akış ölçer, doğal gaz akış ölçer , özel gazlar).

2. Sıvı Dozajlama ve Ölçüm
- Kimyasal enjeksiyon (pH kontrolü, su arıtımı).
- Yiyecek ve içecek ( şurup akış ölçer, dezenfektan dağıtımı).

3. HVAC ve Basınçlı Hava Sistemleri
- Pnömatik sistemlerde hava akışının izlenmesi .
- Ayarlanabilir debilerle kaçak testi.

4.Tıp ve İlaç
- Oksijen terapi cihazları.
- Biyoreaktör gaz besleme kontrolü.

Sınırlamalar ve Alternatifler

1. Rotametreler Ne Zaman Uygun Olmayabilir?
- Yüksek basınç sistemleri

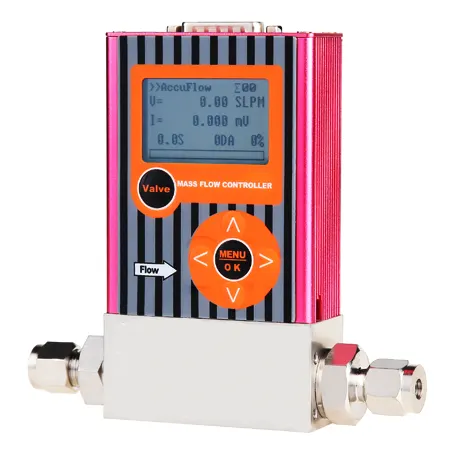

- 2 sccm gibi son derece düşük akışlar, ( MFC gibi kütle akış kontrolörleri için daha uygundur).
- Şeffaf olmayan sıvılar (yüzen maddelerin görünürlüğünün belirsiz olması).


2. Alternatif Çözümler

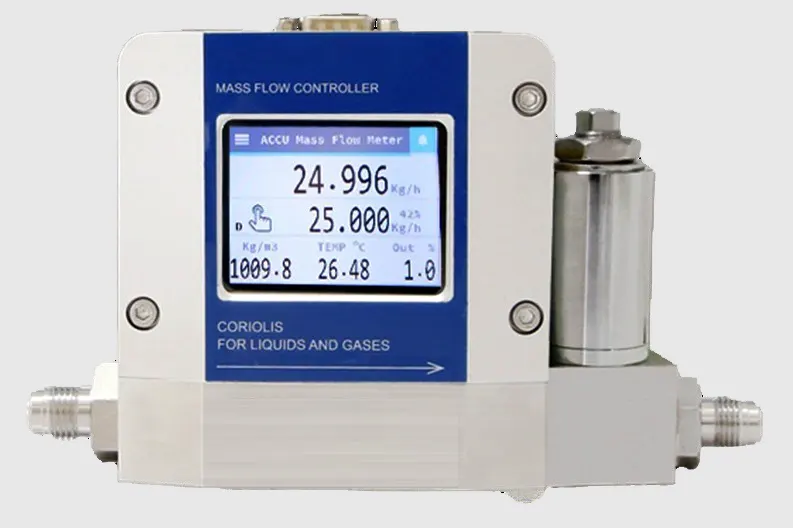

- Daha yüksek hassasiyet için dijital akış ölçerler (termal kütle akış kontrolörleri, Coriolis kütle akış kontrolörleri ).

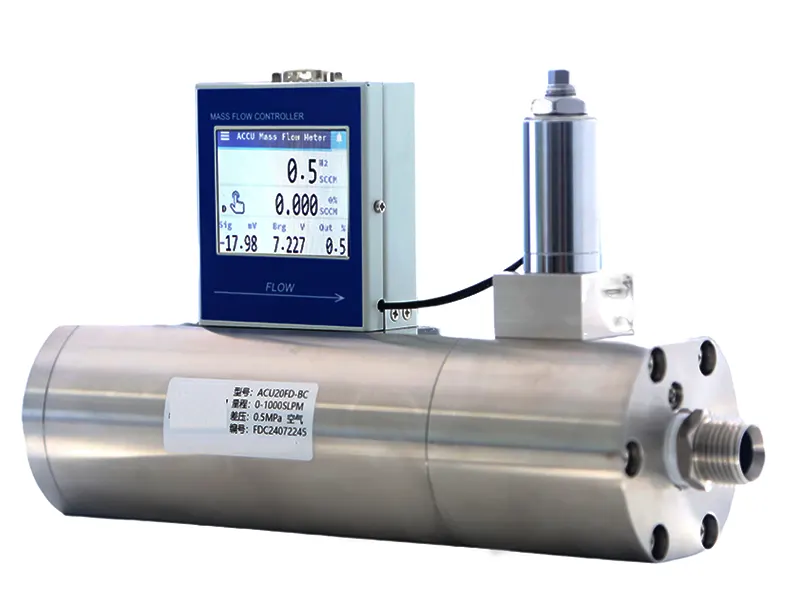

- Otomatik düzenleme için kütle akış kontrolörleri (MFC'ler).

Çözüm

İğne valfli rotametreler, akış ölçümü ve kontrolü için basit, güvenilir ve ucuz bir çözüm olmaya devam ediyor. Mekanik çalışma özellikleri, kullanım kolaylıkları ve uyarlanabilirlikleri, onları kimyasal işlemeden su ürünleri yetiştiriciliğine kadar çeşitli endüstriler için ideal kılıyor.

En iyi performans için:
✔ Rotametreyi akışkan ve akış aralığına, çalışma sıcaklığına ve basıncına uygun hale getirin.
✔ Hassas ayar için yüksek kaliteli iğne valfi kullanın.
✔ Uzun vadeli dayanıklılık için akış sensörü malzeme uyumluluğunu göz önünde bulundurun.

Mühendisler, rotametre-iğneli vana sistemlerinin çalışma prensiplerini ve uygulamalarını anlayarak verimli akış yönetimi için etkili bir şekilde konuşlandırabilirler.

İğne valfli rotametre satın almak istiyorsanız daha fazla bilgi için silverinstruments.com ile iletişime geçebilirsiniz.
