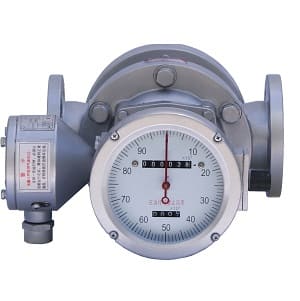

Darbe Çıkışlı pozitif deplasmanlı akış ölçer

PD akış ölçer için darbe çıkışına neden ihtiyacımız var?

Pozitif deplasmanlı akış ölçer, hassas bir ölçüm haznesine periyodik olarak sıvı hacmi doldurup boşaltarak temiz sıvının toplam akış hızını doğrudan ölçen bir akış ölçüm cihazıdır. Özellikle sıvı ölçüm doğruluğunun çok önemli olduğu durumlarda, dizel, yakıt, ham petrol, yağlayıcılar, kimyasal hammaddeler ve gıda sınıfı sıvılar gibi temiz sıvıların ölçümünde kullanılır.

Başlıca avantajı, yüksek ölçüm doğruluğu (%0,2 ~%0,5), akışkan viskozitesindeki değişikliklerden etkilenmemesi ve kurulum sırasında yukarı ve aşağı yönde düz boru bölümlerine ihtiyaç duyulmamasıdır.

Geleneksel pozitif deplasmanlı (PD) akış ölçerler genellikle kümülatif akışı göstermek için mekanik bir ibre kullanır. Otomasyona olan talebin artmasıyla birlikte, darbe çıkışlı pozitif deplasmanlı akış ölçerler ortaya çıkmıştır. Avantajı, akış sinyallerini gerçek zamanlı olarak elektriksel darbe sinyallerine (örneğin PNP veya NPN darbesi) dönüştürmesinde yatmaktadır; bu da PLC ve DCS gibi kontrol sistemleriyle entegrasyonu kolaylaştırarak uzaktan veri iletimini, anlık akış hesaplamasını, parti kontrolünü ve otomatik yönetimi mümkün kılar ve proses endüstrilerinin zeka seviyesini ve kontrol verimliliğini büyük ölçüde artırır.

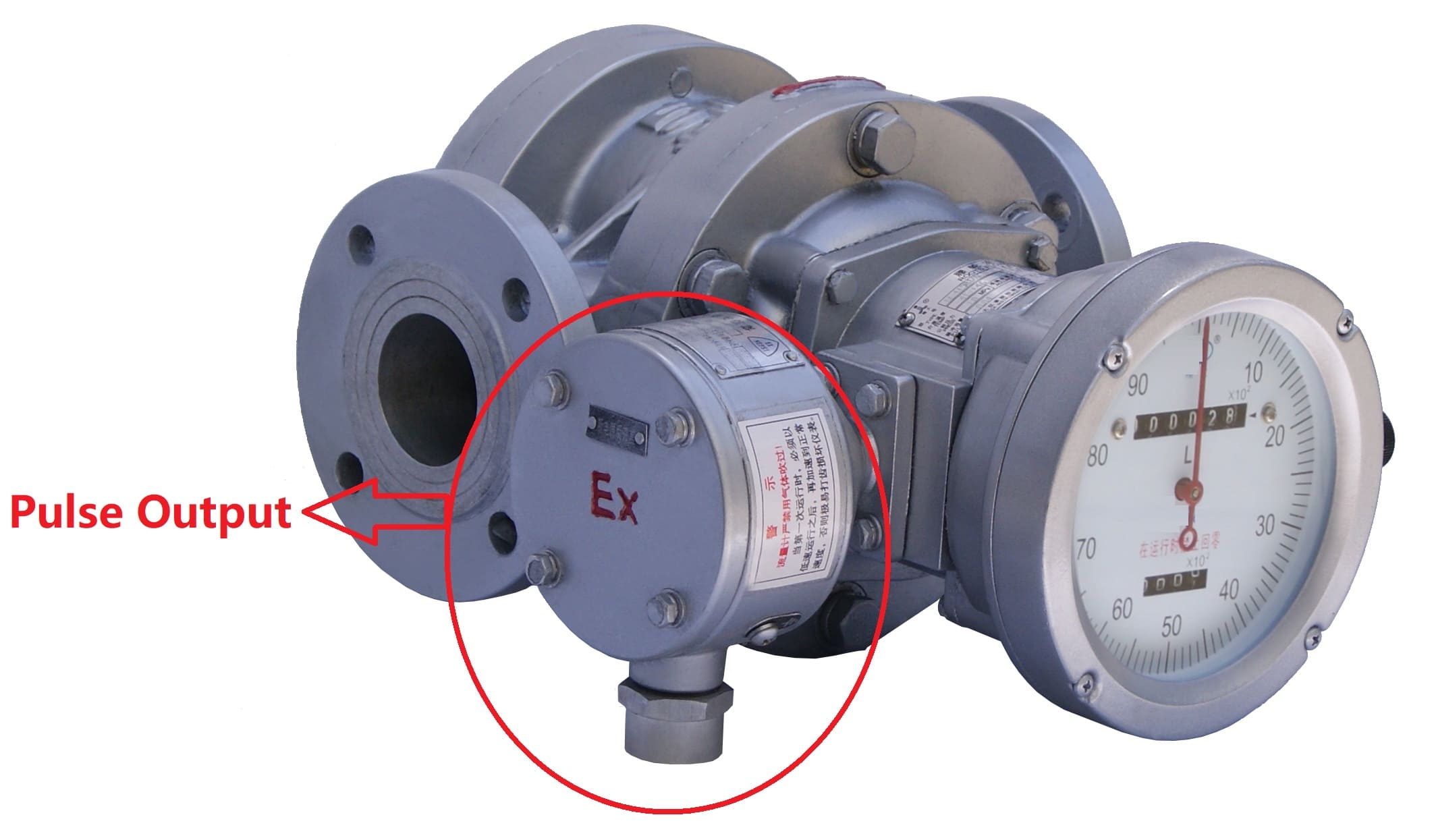

PD akış ölçer için BGF serisi darbe çıkışlı transmitterin genel görünümü

BGF serisi verici, firmamızın pozitif deplasmanlı akış ölçerler ile birlikte kullanıldığında, ölçülen ortamın akışını uzaktan iletim için elektriksel darbe sinyallerine dönüştürebilen, döner şaftlı açısal yer değiştirme sensörüdür. Patlamaya dayanıklı bir vericidir.

PD akış ölçerinden elde edilen darbe çıkışının teknik özellikleri

· 1. Temassız, kare dalga çıkışı, güvenilir sinyal iletimi, NPN veya PNP darbesi

· 2. Sinyal frekansı akış hızıyla orantılıdır.

3. Çalışma ortam sıcaklığı: -10°C ila 60°C

· 4. Patlamaya dayanıklılık derecesi: ExdⅡBT5

· 5. Çıkış adaptörü boyutu: Patlamaya dayanıklı tip, iç dişli G1/2"

· 6. Kablo giriş deliği boyutu: Patlamaya dayanıklı tip Φ11

· 7. Yüksek hassasiyet, titreşim önleyici, özellikle kantitatif dolum uygulamaları için uygundur.

BGF-I Darbe Verici (12V DC + 3 Kablolu Sistem) Teknik Özellikleri

BGF-II Darbe Çıkışlı Verici (24V DC + 3 Kablolu Sistem) Teknik Özellikleri
