1 inç kriyojenik akış ölçer; eksi 273 °C'lik ultra düşük sıcaklık uygulamalarında ortamı doğru bir şekilde ölçmek için DN25 (bir inç) boyutunda bir akış ölçer anlamına gelir.

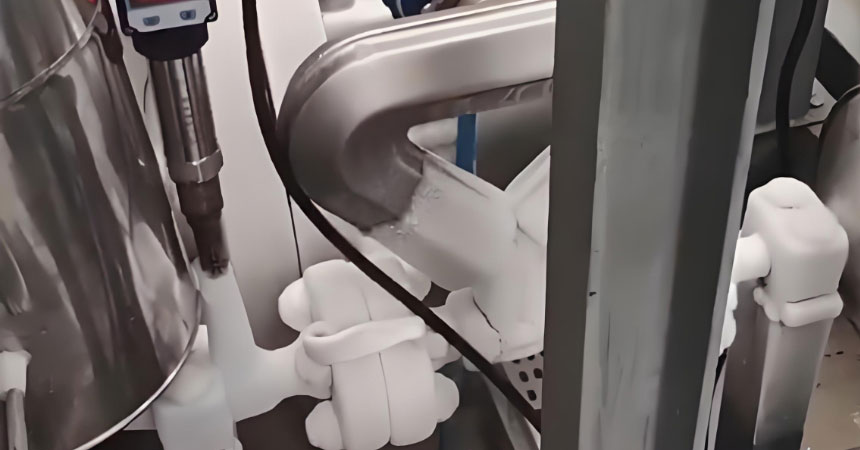

Endüstriyel ölçüm alanında, sıcaklık aşırı soğuk ortamlarda aniden eksi 273 santigrat dereceye düştüğünde, sıradan akış ölçerler genellikle çaresiz kalır. Örneğin, sıvı türbin akış ölçeri yalnızca minimum -20 santigrat derece sıcaklıktaki sıvıları ölçebilir. Bu noktada, 1 inçlik Coriolis ultra düşük sıcaklık akış ölçeri mühendisler için tercih edilen araç haline geldi. Gelişmiş ölçüm prensiplerini benimseyen bu cihaz, çoğu aletin donacağı aşırı koşullarda bile istikrarlı bir çalışma sağlayabilir.

Ultra düşük sıcaklıklı ortamların ölçümünde neden Coriolis prensibini seçmeliyiz?

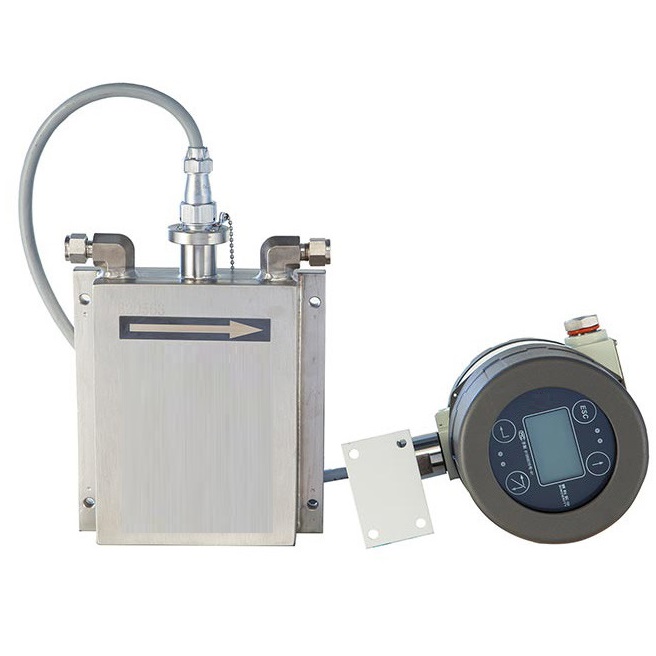

Coriolis akış ölçer, titreşimli bir tüp içerisinde akışkanın ürettiği Coriolis kuvvetini ölçerek çalışır ve akışkan sıcaklığından bağımsızdır, bu da onu ultra düşük sıcaklık ölçümü için ideal bir seçim haline getirir.

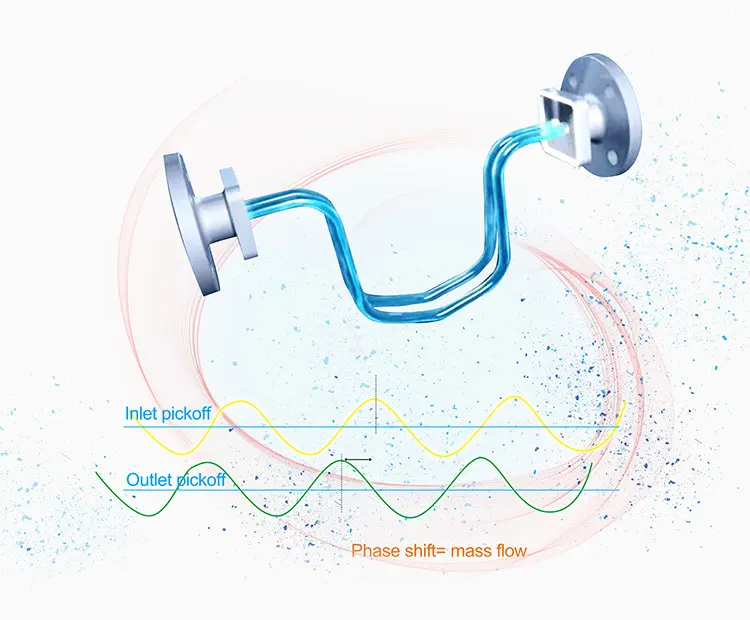

1 inç kriyojenik akış ölçer nasıl çalışır

Sıvı nitrojen, sıvı metan ve diğer ortamlar titreşimli bir ölçüm tüpünden aktığında, tüpün bozulma derecesi kütle akış hızıyla orantılıdır, titreşim frekansı ise sıvı yoğunluğunu yansıtır. Bu ikili ölçüm yeteneği, Coriolis akış ölçerin yalnızca akış hızını ölçmesini değil, aynı zamanda ortam yoğunluğunu ve sıcaklığını da aynı anda izlemesini sağlar.

Hangi ultra düşük sıcaklıklı ortamlar bu özel akış ölçere ihtiyaç duyar?

1 inçlik Coriolis ultra düşük sıcaklık akış ölçeri genellikle aşağıdaki ortamları ölçmek için kullanılır:

-Sıvılaştırılmış Doğal Gaz (LNG): Ana bileşeni sıvı metan (LCH4) olup, yaklaşık -162 °C'dir ve enerji depolama ve nakliyesinde kullanılır.
-Sıvı metan (LCH4): -161,5 °C, temiz yakıt ve kimyasal hammadde olarak kullanılır
-Sıvı azot (LN2): -196 °C, gıda dondurma, tıbbi ve endüstriyel uygulamalarda kullanılır
-Sıvı Oksijen (LOX): -183 °C, tıp ve havacılık alanlarında kullanılır
-Sıvı argon: -186 °C, kaynak koruması ve laboratuvar kullanımı
-Sıvı karbondioksit: -78,5 °C, gıda işleme ve yangın söndürme sistemleri
-Sıvı Hidrojen: -253 °C, Havacılık Yakıtı ve Yeni Enerji Araştırması


Bu kriyojenik ortamlar hava ayırma ekipmanı, LNG yakıt ikmal istasyonları, metan depolama ve taşıma sistemleri, düşük sıcaklık laboratuvarları, yarı iletken üretimi, havacılık yakıt sistemleri ve özel kimyasallar gibi alanlarda yaygın olarak kullanılır. Örneğin, LNG yakıt ikmal istasyonlarında, 1 inçlik ultra düşük sıcaklık akış ölçeri, aşırı boru hattı basınç kaybına neden olmadan sıvı metanın akış ölçüm ihtiyaçlarını karşılayabilir.

Ultra düşük sıcaklık akış ölçerinin temel teknik parametreleri

Tipik bir 1 inçlik Coriolis ultra düşük sıcaklık akış ölçerinin performans göstergeleri genellikle aşağıdaki gibidir:

- DN25 (1 inç) Coriolis akış ölçer için akış aralığı: 13 t/sa, 7,96 lb/s, 217 kg/dak,
- Sıcaklık aralığı: -273°C ila +450 °C (özel tasarım daha düşük sıcaklıklara ulaşabilir)
- Basınç derecesi: Uygulama gereksinimlerine bağlı olarak ANSI 150 # ile 1500 # arasında değişen, 1000 psi, 10000 psi basınç derecesi gibi yüksek basınçlı akış ölçere dönüştürülebilir.
- Doğruluk seviyesi: Kütle akış hızı ± %0,1~%0,5, yoğunluk ölçümü ± 0,0005 g/cm ³
- Malzeme seçimi: 316L paslanmaz çelik ana malzemedir ve sıvı metan uygulamaları için özel sızdırmazlık işlemi gerekir. Ayrıca, Hastelloy, yüksek nikel alaşımı, titanyum alaşımı, tantal malzeme vb. gibi 1 inçlik ultra düşük sıcaklık sensörlerinin ıslak parça malzemeleri için seçilebilecek malzemeler de vardır.
- Koruma seviyesi: genellikle IP67, patlamaya dayanıklı versiyonu opsiyoneldir (özellikle metan ölçümü için önemlidir), silverinstruments.com'da ATEX sertifikalı DN25 kriyojenik sıvılar mevcuttur.
- Çıkış sinyali: 4-20mA, darbe, MODBUS, HART, Profibuds-DP vb.
- Güç Gereksinimleri: 24VDC veya 220VAC

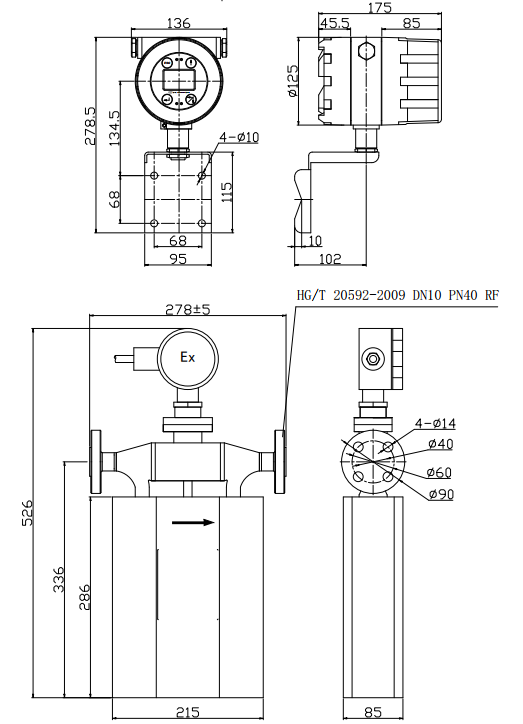

- 1 inçlik ultra düşük sıcaklık akış ölçer için çizim

Sıvı metan ölçümü için kullanılan modellerin patlamaya dayanıklı güvenliğe (ATEX sertifikalı kütle akış ölçer) ve sızdırmazlık performansına özel önem verdiğine dikkat etmek gerekir. Ölçüm tüpü hassasiyeti artırmak için ince duvarlı bir tasarım benimseyecek ve tüm sensör parçası dışarıdan ısı girmesini önlemek için vakumlu bir yalıtım katmanına sahip olacaktır.

Temiz enerji ve son teknoloji geliştikçe, ultra düşük sıcaklık akış ölçümüne olan talep artmaya devam ediyor. 1 inçlik Coriolis ultra düşük sıcaklık akış ölçeri, mükemmel doğruluğu ve güvenilirliği sayesinde bu zorlu uygulamalarda standart bir yapılandırma haline geliyor. İster sıvı metan yakıtının hassas bir şekilde yeniden doldurulmasını sağlamak, ister roketler için sıvı oksijen iticilerinin ölçümünü sağlamak olsun, bu "soğuktan korkmayan" ölçüm uzmanları sessizce önemli bir rol oynuyor.
