3) Hız Akış Ölçerler

Bu akış ölçerler, hacimsel akış hızını belirlemek için bir sıvı akışının hızını ölçer. Belirli bir sıvının Reynolds sayısı 10.000'den büyük olduğunda daha az hassastırlar. Bu tür akış ölçerler arasında çarklı akış ölçer, türbinli akış ölçer, girdaplı parçalama akış ölçer, sonik/ultrasonik ve elektromanyetik akış ölçerler bulunur.

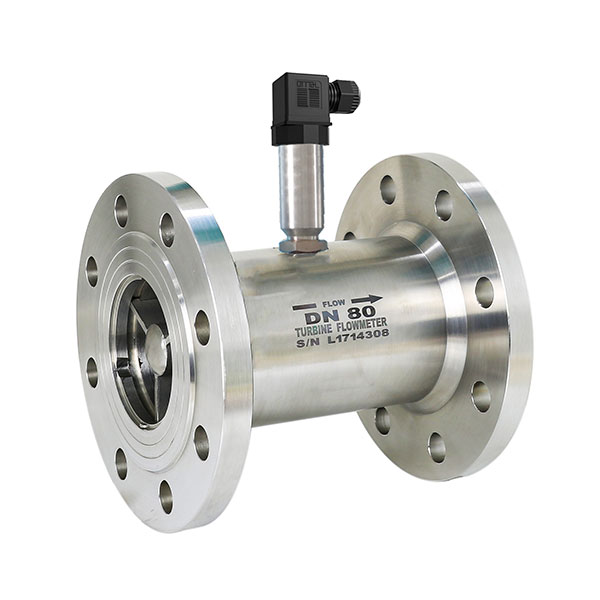

Hız tipi akış ölçer - Türbin tipi akış ölçer

Türbinli debimetre , türbini döndürmek için akışkan kullanır ve hızı debiyle orantılıdır. Dönen kanat, manyetik indüksiyon bobinini keserek bir darbe sinyali üretir ve bu sinyal debiyi elde etmek için dönüştürülür.

Avantaj:
✅ Yüksek hassasiyet (± 0,5%), geniş aralık oranı (10:1)
✅ Hızlı tepki süresi (milisaniye düzeyinde), titreşimli akış için uygundur.
✅ Minimum basınç kaybıyla kompakt yapı
✅ Düşük maliyetli akış ölçer

Dezavantajları:
× Rulmanlar aşınmaya ve yıpranmaya yatkındır (düzenli bakım gerektirir).
× Ortamın temizliğine ilişkin yüksek gereksinimler (katı parçacıklar bıçakları tıkayabilir)
× Viskoziteden büyük ölçüde etkilenir (yüksek viskoziteli sıvıların doğruluğu azalır)

Tipik uygulamalar:
 Petrol/Kimya Endüstrisi: Ham Petrol ve Sıvılaştırılmış Gaz Ticareti, Dizel, Gazyağı Ölçümü
 Su arıtma: yüksek debili musluk suyu, temiz su, içme suyu izleme
 Enerji: Doğal gaz basınç düzenleme istasyonlarında ölçümleme
 Tıp: Temiz Sıvı Dolumunun Kontrolü.solvent
 Uygulanabilir senaryolar: temiz, düşük viskoziteli (<10 cP), kararlı akış ortamı; safsızlık ve aşındırıcı maddeler içeren sıvılar için yasaktır.

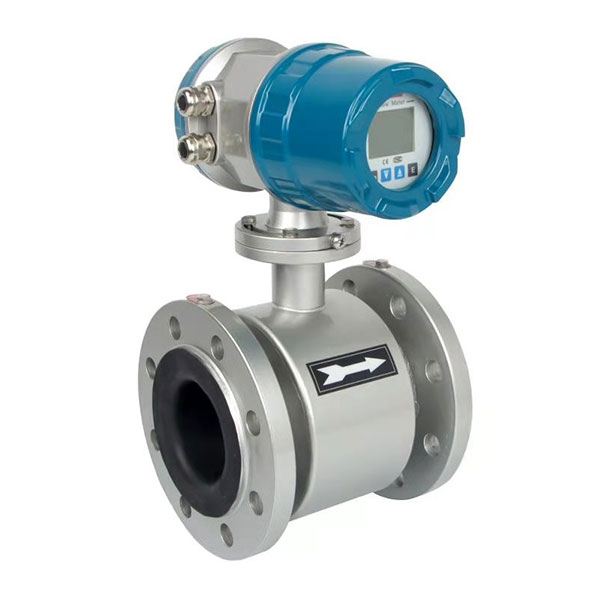

Hız tipi akış ölçer - manyetik akış ölçer

Elektromanyetik akış ölçerin çalışma prensibi: Faraday'ın elektromanyetik indüksiyon yasasına dayanarak, iletken akışkan manyetik indüksiyon çizgisini keserek indüklenen elektromotor kuvveti (E=BDv) üretir; elektromotor kuvvet akış hızıyla orantılıdır ve akış hızı elektrot algılamasıyla hesaplanır.

Avantaj:
✅ Engellenmemiş akış bileşeni: sıfır basınç kaybı, HCl, H2SO3, NaOH çözeltisi, bulamaç, atık su gibi aşındırıcı/parçacık içeren sıvılar için uygundur.
✅ Yüksek hassasiyet (± 0,5%), geniş aralık oranı (20:1)
✅ Çift yönlü ölçüm, yüksek basınç dayanımı (40 MPa'ya kadar)

Dezavantajları:
X Sadece iletken sıvıları (iletkenlik > 5 μS/cm) ölçer, yağ ve organik sıvıları ölçemez.
X Kabarcıkları doğruluğu etkiler
X Gaz akışını ve buhar akışını ölçemez.

Tipik uygulamalar:
 Su arıtma: atık su/ham su ölçümü
 Kimya endüstrisi: asit/alkali/bulamaç taşımacılığının izlenmesi
 Gıda: İçecek/Süt Tedarik Zinciri
 Metalurji: Bulamaç akış kontrolü

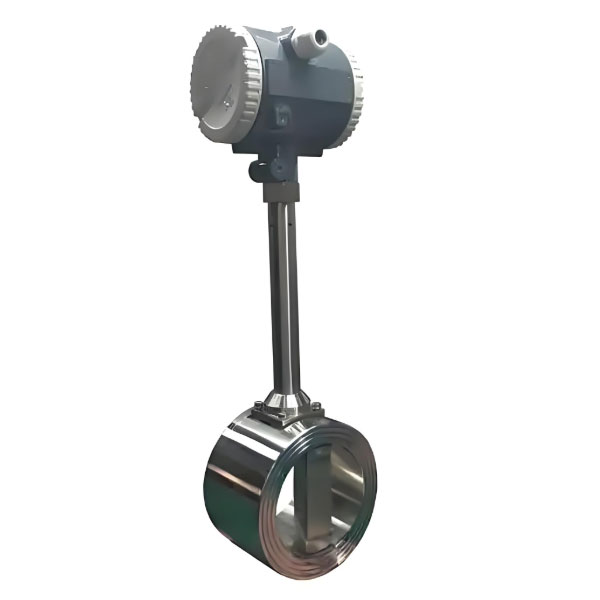

Hız tipi akış ölçer - Girdap akış ölçer
Girdap akış ölçerinin çalışma prensibi: Bir akışkan dirençli bir akışkan (girdap oluşturucu) içinden aktığında, her iki tarafta da düzenli girdaplar (Karman girdap dizisi) dönüşümlü olarak oluşur. Girdap frekansı akış hızıyla orantılıdır ve akış hızı, bir sensör aracılığıyla frekansın algılanmasıyla hesaplanır.

Avantajlar
✅ Hareketli parça yok: Aşınmaya dayanıklı, düşük bakım maliyeti
✅ Geniş uygulama alanı: gaz/sıvı/buhar ölçülebilir.
✅ Geniş aralık oranı (10:1), yüksek sıcaklık dayanımı (450°C'nin altında)

Dezavantajlar
X Düşük akış hızı ve düşük doğruluk (0,5 m/s'den büyük olması gerekiyor)
X Titreşim hassasiyeti (titreşim azaltıcı braketlerin takılmasını gerektirir)
X Düz boru kesiti için yüksek gereksinimler (önce 20D, sonra 5D)

Tipik uygulama
 Buhar ölçümü: Kazan buharı/endüstriyel boru hattı şebekesi (doymuş/aşırı ısıtılmış buhar)
 Enerji: Doğal Gaz/Basınçlı Hava Ticaret Anlaşması
 Kimya endüstrisi: çözücü/sıvılaştırılmış gaz akış izleme
 Isıtma: Sıcak su sirkülasyon sisteminin ölçümü

---

4) Kütle Akış Ölçerler

Bu ölçüm cihazları, kütlenin ivmesinden kaynaklanan kuvveti ölçtükleri için kütle ile ilgili süreçlerde en iyi şekilde kullanılır. Detaylı olarak, kuvvet, birim zamandaki hacim yerine, geçen birim zamandaki kütlenin hareketi olarak ifade edilir. Kütle akış ölçer alt türleri arasında termal dağılımlı akış ölçer ve Coriolis kütle akış ölçer bulunur. Bu ölçerlerin en yaygın kullanım alanları kimya ve gaz endüstrileriyle ilgilidir. Diğer kullanım alanları arasında enerji, madencilik, ilaç ve atık su arıtma yer almaktadır.

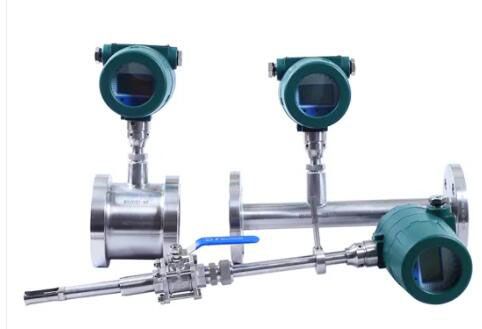

Termal kütle akış ölçer

Termal Gaz Akış Ölçerinin Prensibi: Isıl difüzyon prensibine dayanarak, ısı sensörü ile sıcaklık sensörü arasındaki sıcaklık farkı gaz akış hızıyla değişir ve akış hızı, sıcaklık farkı veya ısı gücü değişiminin ölçülmesiyle hesaplanır.

Avantaj:
✅ Hareketli parça yok: bakım gerektirmez, titreşime dayanıklı
✅ Ultra düşük akış hızı hassasiyeti (0,05 m/s'den ölçülmüştür)
✅ Oran aralığı son derece geniştir (100:1), düz boru bölümlerine olan gereksinimler düşüktür.

Dezavantajları:
X Sadece gazlar için geçerlidir (sıvı/buhar için geçerli değildir)
X Gaz ölçüm sonucu, gaz bileşiminden etkilenir.
Yüksek toz/yağ buharı koşulları, probun kolayca kirlenmesine neden olabilir.

Tipik uygulamalar:
 Çevre Koruma: Baca Gazı/Egzoz Gazı Emisyonlarının İzlenmesi (CEMS Sistemi)
 Enerji: Basınçlı hava/doğal gaz akış ölçümü
 Yarı iletken: Yüksek saflıkta özel gaz ölçümü (Ar/N₂)
 Isıtma, havalandırma ve iklimlendirme (HVAC): Hava besleme kanallarının akış kontrolü

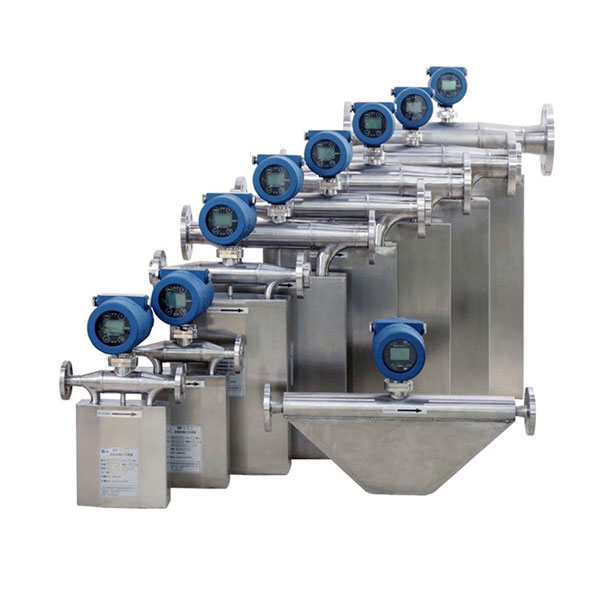

Coriolis akış ölçer

Coriolis kütle akış ölçerinin çalışma prensibi: Sıvı titreşen bir ölçüm tüpünden akarken, Coriolis kuvveti oluşur ve bu da tüp duvarında bir faz kaymasına neden olur. Bu kayma, sıvının kütle akış hızıyla orantılıdır ve akış hızı, bir sensör aracılığıyla faz farkının algılanmasıyla (yoğunluğun eş zamanlı olarak ölçülmesiyle) hesaplanır.

avantaj:
✅ Kütle akış hızının (hacim dönüşümü olmadan) son derece yüksek doğrulukla (± 0,1%) doğrudan ölçülmesi
✅ Çoklu parametre ölçümü: kütle akışı, yoğunluk, sıcaklık ve hacimsel akış hızının eş zamanlı ölçümü
✅ Geniş uygulama alanı: sıvılar/gazlar/bulamaçlar/yüksek viskoziteli sıvılar

Dezavantajları:
X Son derece yüksek maliyet (diğer akış ölçerlere göre 3-5 kat daha pahalı)
X Yüksek basınç kaybı (karmaşık yapıdan kaynaklanan yüksek akış direnci nedeniyle)
X Kısıtlı büyük boru çapı, maksimum boyut DN250'dir.

Tipik uygulamalar:
 Petrokimya endüstrisi: ham petrol ticareti devri, katkı maddelerinin hassas ölçümü
 Gıda ve ilaç: şurup/pekmez/losyon oranı dolgusu
 Enerji: LNG kalite akış izleme
 Araştırma: Çok Fazlı Akış Deneysel Analizi

---

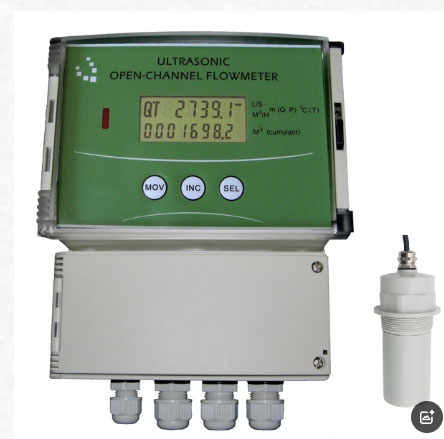

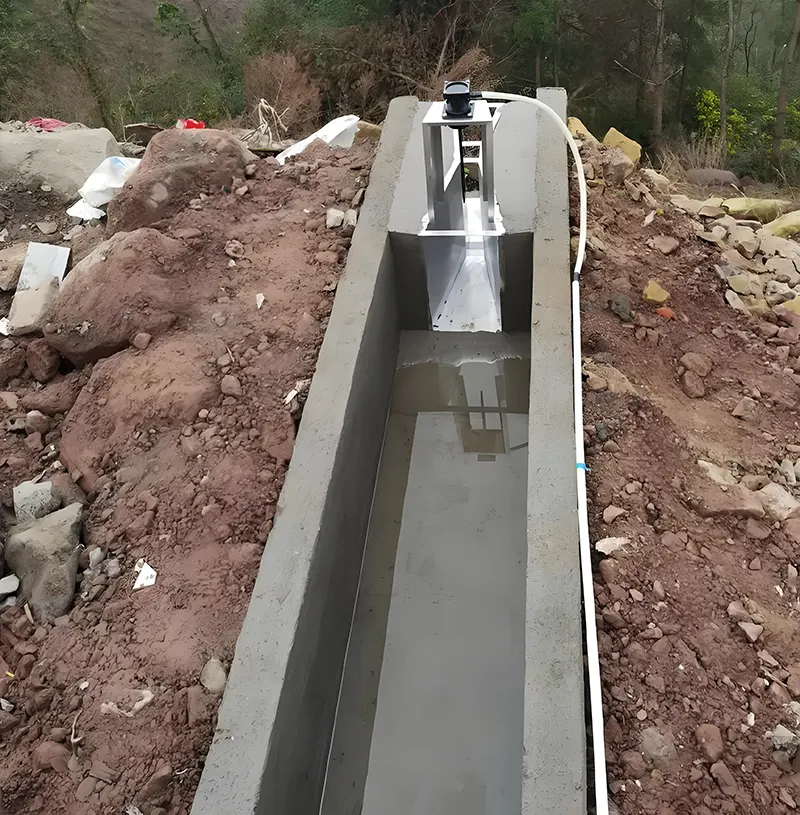

5) Açık Kanallı Akış Ölçerler

Açık kanal debimetreleri, savaklar, kanallar veya V şeklindeki oluklar gibi açık kanallardaki sıvıları ölçer. Bunlar, yapının boyutuna ve şekline bağlı olarak az miktarda veya özellikle yoğun bir sıvının serbestçe akmasına izin veren baraj yapılarıdır. Açık kanal debimetreleri, akış hızı ölçümlerinin yapılmasını sağlar. Bu debimetrelerin en yaygın kullanım alanları, nehirler, dereler, kanalizasyon/atık su sistemleri veya sulama su yolları gibi serbest akışlı sıvı ortamlarıdır.
