Akış Ölçer Seçiminde Dikkat Edilmesi Gerekenler

Piyasada her biri farklı teknolojilerle çalışan çeşitli tipte debimetre bulunmaktadır. Bir akış enstrümanı seçerken, bu nedenle, her türün artıları ve eksileri hakkında bilgilendirilmek gerekir.
Günümüzde firmaların kurumsal sorumluluk ve çevre sürdürülebilirliği konusunda aktif olmaları ve sera gazı (GHG) emisyon oranlarını kontrol etme konusunda dikkatli olmaları gerekmektedir. Varlıklarına, insan kaynaklarına ve çevresel etkilerine odaklanırken mevzuata uygun olmalıdırlar. Buna ek olarak, gözetim devri, yüksek maliyetli ürün ve hizmetlerin daha iyi mali olarak izlenmesini gerektiren bir diğer önemli faktör, enerji fiyatındaki artıştır.

Yaygın Akış ölçümü Uygulamaları

Günümüzde fabrikalarda ve endüstrilerde insanların toplanan ve analiz edilen verilere dayalı olarak hızlı ve kaliteli kararlar vermesi gerekmektedir. Çoğu tesis, bunun gerçekleşmesi için kendi akış süreçlerinin doğru ölçümüne güvenir. Akış ölçümünün iki yaygın zorluğu vardır - maliyet ve doğruluk. En iyi sonuçlar için, doğru uygulama için doğru akış ölçer kullanılır, böylece performans etkinliği şirkete optimum maliyetle sağlanır.
Popüler akış ölçüm cihazları
Akış ölçerler proses akışkan akışını kontrol etmek, izlemek ve ölçmek için en iyi araçlar olsa da, firmalar hangi teknolojiyi seçtikleri konusunda dikkatli olmalıdır.

Coriolis akış ölçer

Coriolis akış ölçerler, titreşimli bir tüpten geçen sıvıların fazında, frekansında veya genliğinde kayma ilkesini kullanır. Tümleşik olarak monte edilmiş pc kartı giriş sinyalini alır ve çıkış sinyali sıvının kütle akış hızı ile orantılıdır. Bu, çıktının sıvının fiziksel özelliklerine bağlı olduğu termal kütle akış ölçerlerinden farklıdır.
Bu kütle akış ölçer sensörleri, yüksek sıcaklık aralığı için sıvı kütlesini doğru bir şekilde ölçebilir. Engelsiz akışa izin veren açık tasarım nedeniyle iletken olmayan, viskoz sıvılar için kullanılabilirler. Bu kütle akış ölçerler, hareketli parçalar olmadığından az bakım gerektirir. Tek dezavantajı, bu coriolis ölçüm cihazlarının maliyetinin pahalı ve daha karmaşık olması, dolayısıyla hantal sayılmasıdır.

Elektromanyetik akış ölçer

Bu manyetik akış ölçerler, Faraday'ın elektromanyetik indüksiyon yasası prensibine göre çalışır. Bu, bir iletken manyetik alandan geçtiğinde bir voltaj üretildiği anlamına gelir. Bu durumda proses sıvısı iletkendir ve manyetik alan, tüpün dışına monte edilen enerjili bobinlerle oluşturulur. Üretilen voltaj, akış hızı ile doğru orantılıdır.
Herhangi bir iletken proses sıvısının akış hızı, magmetreler ile ölçülebilir. Avantajları, minimum basınç düşüşü, yüksek kısma oranı, mükemmel doğruluk ve tekrarlanabilirliktir. Ayrıca manyetik akış ölçerler, doğru kalibre edildiğinde akışkan viskozitesinden, sıcaklık ve basınç değişiminden etkilenmez ve akışkan akışını engelleyecek hareketli parçaları yoktur. Bununla birlikte, özellikle daha büyük boyutlarda ağır ve oldukça pahalı olabilirler ve faul yapma eğilimindedirler. Bununla birlikte, debimetre üretimi artık çok fazla kurulum maliyetinden tasarruf sağlayan yerleştirme tipi mag metreler geliştirmektedir.

Pozitif Deplasmanlı (PD) akış ölçer

Bu akış ölçerler sıvıyı sabit artışlarla ayırır ve tek tek okumaları toplayarak akış oranını ölçer. İşlem sıvısı akışı, pervanenin dönüşüyle sonuçlanır ve bu pervaneye bağlı sayaçlar, toplam akışın hacimsel ölçümünü kaydetmek için dönüşü ölçer. Bu sayaçlar son derece hassastır ve en yüksek kısma oranlarından bazılarına sahiptir. Düz borulara ve bir veya iki hareketli parçaya ihtiyaç duyulmadığından PD metrelerin bakımı düşüktür. Tek dezavantajı, sadece temiz sıvılar kullanabilmeleri ve kurulum için hantal olabilmeleridir.

Termal Kütle akış ölçer

Akış yolundan uzakta bulunan ısıtılmış bir sensör elemanı, proses sıvısının bu sayaçlarda ısı iletmesine izin verir. İletilen ısı miktarı, akış hızı ile doğru orantılıdır. Bu termal dağılım akış ölçerde doğrusal bir çıktı sağlayan bir sıcaklık dengeleyici, akış analizörü ve sinyal koşullayıcı bulunur. Termal akış ölçerler genellikle düşük maliyetlidir ve belirli ısı kapasitesine sahip temiz gazlarla çalışır. Coriolis sayaçları için uygun olmayan düşük basınçlı, düşük yoğunluklu gazlar için de kullanılırlar. Bu gaz kütle akış ölçerlerinin dezavantajı, çok yüksek olmayan doğruluk oranlarıdır, ancak son tasarımlar bunu büyük ölçüde ele almıştır.

Türbin debimetre

Bu akış ölçerlerdeki serbestçe asılı bir rotor, akışkan kanatlarına karşı geçtiğinde döner. Elde edilen dönme hızı, sıvı akış hızı ile doğru orantılıdır ve darbe sinyalleri olarak bir sensör kullanılarak yakalanır. Bu sinyal, nihai akış oranını belirlemek için bir akış vericisi tarafından işlenir.
Bu akış ölçerler, zamana göre test edilmiş bir prensip kullanır ve büyük kısma oranları ve tekrarlanabilirlik ile oldukça doğrudur. Nabız hızı sinyallerinin çözünürlüğü yüksektir ve hacimsel akış hızını ölçer. Ancak, yalnızca temiz sıvılar için kullanılabilirler ve düzenli olarak yeniden kalibrasyon ve bakım gerektirirler.

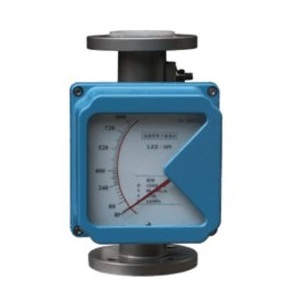

Değişken Alanlı akış ölçer

Bu çıkarımsal ölçüm akış ölçerler iki parçaya sahiptir - konik bir ölçüm tüpü ve tüp içinde bir şamandıra. Yukarı doğru sıvı akışının dengesi ve ağırlığın ağırlığı onun konumunu belirler. Bu pozisyon, akışın doğrusal bir fonksiyonudur. Şeffaf plastik veya cam tüplerden okuma yapılabilir.
Bu akış ölçerler basit, çok yönlü, güvenilir ve düşük maliyetlidir. Sıkıştırılmış gazları ve yüksek viskoziteli sıvıları ölçmek için dikey olarak ve kalibre edilmeleri gerekir. Daha düşük devir sayısı ve doğruluk oranlarına sahiptirler.

Vorteks akış ölçer

Bu girdap atma akış ölçerler, karman etkisiyle çalışır. Bir blöf gövdesinden (akış akımına uzanan düz, geniş bir cepheye sahip bir yapı) geçen sıvı, alternatif girdaplar oluşturur ve akış hızı, girdap frekansı ile doğru orantılıdır. Akış hızı, boru alanı ile akış hızının çarpımına eşittir.
Bu vorteks metrelerin hareketli parçaları yoktur ve bu nedenle az bakım gerektirir. Yalnızca temiz sıvıları ölçebilirler ve akış yolu tıkandığında basınç düşüşleri olabilir.

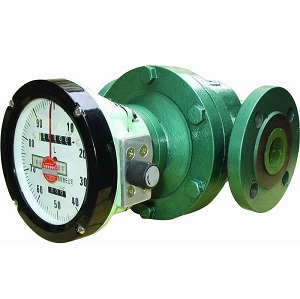

Oval Dişli akış ölçer

Bu sıralı hacimsel akış ölçerler, bir porttan giren ve bir bölmeden geçen sıvının PD metre işlevselliğini kullanır. Sıvı, haznedeki iç dişlilerin dönmesine ve ardından çıkıştan dışarı akmasına neden olur. Dönen dişliler belirli miktarda sıvıyı hareket ettirir ve darbeler üreten bir dilli anahtarın yanından geçer. Bu darbeler, bir mikroişlemci tarafından yakalanır ve bu, LED ekranda bir değişikliğe neden olur.
Akış ölçer enstrümantasyonunun en yeni tasarımları gerçek hacmi ölçer ve düşük basınç düşüşü ve yüksek viskoziteli geniş bir akış yelpazesine sahiptir, bu nedenle yüksek viskoziteli akış ölçer olarak kullanılabilir. Bu volümetrik ölçerler kolayca kurulabilir ve yüksek sıcaklık, kostik ve viskoz koşullarda bile kalibrasyonla doğrudur.
