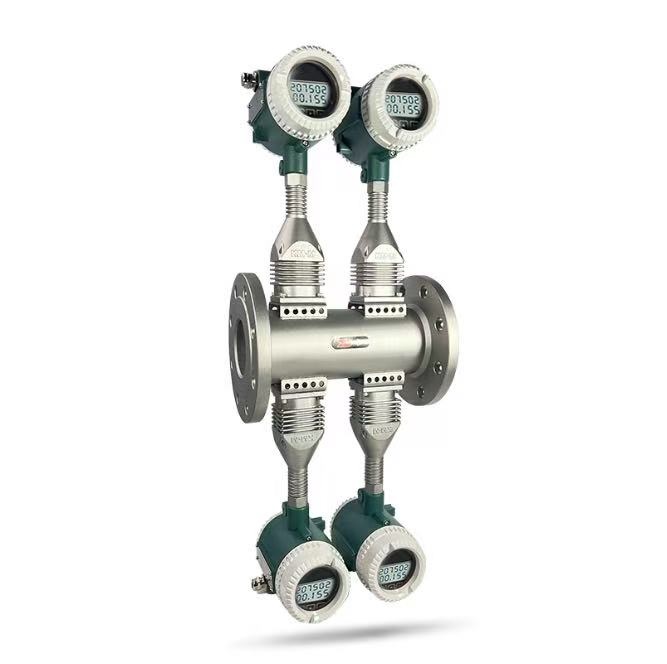

Silver Automation Instruments, geleneksel akış ölçerlere kıyasla önemli bir teknolojik ilerlemeyi temsil eden STLU-G Serisi Vortex Akış Ölçerlerini piyasaya sürdü. Bu Vortex akış ölçer serisi, Çin pazarındaki en gelişmiş vortex akış ölçerlerinden biri olarak öne çıkıyor. STLU-G Serisi, onu geleneksel akış ölçerlerden ayıran son teknoloji özellikler ve yetenekler sunarak onu üst düzey uygulamalar için en iyi seçim haline getiriyor. Yenilikçi tasarımı ve üstün performansıyla bu vortex akış ölçerler, çeşitli endüstrilerin ve uygulamaların ihtiyaçlarını karşılayan doğru ve güvenilir akış ölçümleri sağlıyor.

STLU-G Serisi Vorteks Akış Ölçerlerin Üstün Özellikleri

Yüksek doğruluk: Sıvı doğruluğu ±0,5~ ±1,5%, gaz doğruluğu ±0,5~ ±2,5%,
500°C'ye kadar yüksek sıcaklık seçeneği
450 bara kadar yüksek basınç konstrüksiyonları
Büyük çevirme oranı, standart 8:1~20:1, maksimum 30:1 veya daha yüksek.
Minimum sıvı hızı 0,21 m/s olabilir ve gaz hızı 1,98 m/s'ye kadar daha düşük olabilir
Düşük Basınç Kaybı
Akışı durdurmadan yerinde akış sensörü değişimi

Genel bakış

Yeni nesil izole edilmiş ve sismik dayanıklı endüktif girdap akış ölçer, girdap akış ölçerlerinin tarihinde dünya lideri bir kilometre taşıdır. Akış ölçer gövdesi, sızdırmazlık parçaları, montaj vidaları veya sızıntılar olmadan sağlam olan entegre bir yapı benimseyerek güvenlik ve güvenilirliği garanti eder. Yalıtımla donatılmıştır ve akışı durdurmadan yerinde sensör değişimine olanak tanır. Sensör mükemmel sismik dirence ve yüksek basınç ve yüksek sıcaklık performansına sahiptir. Verici, sismik direnci daha da optimize eden gelişmiş elektronik sinyal spektrumu tarama ve işleme devreleriyle donatılmıştır. Hassas ölçüm, geniş aralık, düşük minimum akış hızı, güvenlik, güvenilirlik, düşük işletme maliyetleri ve minimum basınç kaybı sunar. Bu ürün geniş bir uygulama yelpazesine sahiptir ve gerçek anlamda "evrensel bir akış ölçer" haline gelmiştir. İzole edilmiş ve sismik dayanıklı endüktif girdap akış ölçer, tasarımcılar, belirleyiciler ve çok çeşitli kullanıcılar tarafından kesinlikle tercih edilecektir.

İlke

Endüktif girdap akış ölçer, Karman girdap sokağı prensibine göre çalışan bir hacimsel akış ölçerdir. Akış ölçer gövdesinin içinde, blöf gövdesi adı verilen üçgen bir prizma bulunur. Sıvı blöf gövdesinden geçtiğinde, blöf gövdesinin her iki tarafında düşük basınç bölgeleri oluşur ve her iki tarafta dönüşümlü olarak düzenli girdaplar oluşturur, bunlara Karman girdapları denir. Şekil 1.1'de gösterildiği gibi, girdaplar blöf gövdesinin aşağı akışında asimetrik olarak düzenlenmiştir. Girdap akış ölçerin akış hızı ve hacimsel akış hızı, girdapların frekansıyla doğru orantılıdır. Esas olarak gazlar ve buharlar gibi endüstriyel boru hattı sıvılarının akışını ölçmek için kullanılır. Küçük bir boyuta, geniş bir ölçüm aralığına, yüksek doğruluğa sahiptir ve hacimsel akış hızlarını ölçerken sıvı yoğunluğu, basınç, sıcaklık ve viskozite gibi parametrelerden neredeyse hiç etkilenmez. Hareketli mekanik parçası yoktur, bu da yüksek güvenilirlik ve düşük bakım gereksinimleri ile sonuçlanır. Enstrüman parametreleri uzun süre stabil kalabilmektedir.

Verilen: Girdap frekansı f, ortalama akışkan hızı V, küt gövde genişliği d, akış ölçer iç çapı D, ilişki aşağıdaki gibi türetilebilir:

  • f = St * V / [(1-1,25*g/G)*g]
  • Nerede:
  • f: Girdap frekansı
  • V: Akışkan akış hızı
  • d: Kütle gövdesinin genişliği
  • D: Debimetrenin iç çapı
  • St: Strouhal numarası

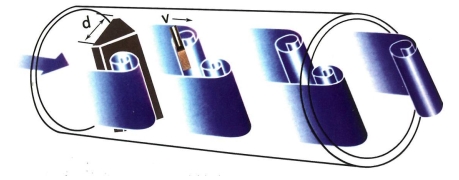

  • Karman girdap akış ölçerin çalışma prensibinin şematik diyagramı


Teknik Özellikler

Process fluids

Liquids, Gas and Steam.

Saturated steam can be regarded as single-phase fluid when its dryness
is greater than 85%

Process
temperature

Standard: -40～+250°C~350°C

Extended:>+350°C~500°C

Pressure rating

Standard:≤2.5MPa～4.0Mpa

Extended:>4.0MPa~45MPa

Accuracy

Liquid:

±0.5%

±1.0%

±1.5%

Gas:

±0.5%

±1.0%

±1.5%

±2.5%

Turndown

Standard:8:1~20:1

Extended:≥30:1

Reynolds number

Standard:2x10⁴~7x106

Extended:1x104~7x106

Flow velocity

Liquid:0.21~7.6m/s

Gas/steam standard velocity range：2~76m/s, extended <1.98m/s

Resistance factor

Full pipe type：Cd ≤2.4

Permitted max.

vibration

acceleration

0.5g-1.5g

Straight pipe

length

Upstream straight pipe length ≥ 20D

Downstream straight pipe length ≥ 5D

Pressure loss

△P=1.29*ρ*V2

ρ:density (kg/m3)，V:velocity(m/s)

Minimum

upstream

pressure

(liquids)

Pmin≥2.7*ΔP+1.3*P0

P0: liquid vapor pressure at operating conditions (Pa)

Protection

rating

Standard: IP65

Extended: IP68

Ex mark

Intrinsically safe type: Ex ia IIC T1~T4 Ga

Ambient

conditions

Ambient temperature

-40~+55°C

non-explosion-protected areas

-20~+55°C

explosion-protected areas

Relative humidity

non-condensing

Atmospheric pressure

86~106kPa

Power supply

Pulse: 12VDC~+24VDC Current:+24VDC 4-20mA Battery: 3.6V

Power

<1w

Output signals

Frequency/pulse output: 2~3,000Hz low level ≤1V high level ≥5V

2 wires, 4~20mA output:

For exploration-protected type, load resistance ≤300Ω

For non-exploration-protected type, load resistance ≤500Ω

Display

Flow rate, volume flow, flow unit, flow percentage, etc.

Communication

protocol

HART、Modbus RTU(RS485)

Electrical Conduit

M20*1.5 (F)

1/2”-14 NPT (F)

Body & bluff

body

Standard Material：304 SS

Model Seçimi

Mark

STLU

Silver Automation Instruments Vortex Flow meter

Code

Working Principle

G

Isolated type Karman Vortices Flowmeter

Code

Process Connection

1

Flanged(DN50~DN300)

2

Wafer type (DN15~DN300)

3

Fixed Inserted

4

Adjustable Inserted (without Ball Valve)

5

Adjustable Inserted (with Ball Valve)

6

Tri-clamp

7

Thread ( please specify thread standard)

Code

Measured Fluid

2

Liquid

3

Gas

4

Steam

Code

Nominal Diameter

015

15mm

05

50mm

15

150mm

020

20mm

06

65mm

20

200mm

02

25mm

08

80mm

25

250mm

03

32mm

10

100mm

30

300mm

04

40mm

12

125mm

Others

Inserted ≥250mm

Code

Indicator

D

With Digital Indicator

N

No Indicator ( 3 wire, pulse frequency output)

Code

Power Supply

1

24V DC

2

3.6V Lithium Battery

Code

Output Signal

0

No output

1

Pulse Output

2

Two Wire :4~20mA DC

4

Hart Protocol

5

RS-485 (Modbus)

Code

Fluid Temperature

1

Standard -40~250°C

3

High Temperature Type :+100~+350°C

4

High Temperature Type :+350~+500°C

2

Specify

Code

Pressure Rating

Code

Standard

Code

Standard

Code

Standard

G0

GB 1.0Mpa

D0

DIN PN10

A1

ANSI Class 150

G1

GB 1.6Mpa

D1

DIN PN16

A2

ANSI Class 300

G2

GB 2.5 Mpa

D2

DIN PN25

A3

ANSI Class 600

G3

GB 4.0 Mpa

D3

DIN PN40

S

Special

Code

Explosion Proof

N

Non

d

Flameproof

i

Intrinsically Safe

Code

Flow Meter Construction

0

Compact display

1

Remote display ,specify cable length

Code

Protection Level

0

IP65

1

IP67

2

IP68

Code

Compensation

B0

Non compensation

BT

Built-in temperature compensation

BP

Built-in pressure compensation

BPT

Built-in temperature and pressure compensation

EPT

External temp & pressure compensation (RTD, pressure transmitter and flow totalizer)

EP

External pressure compensation (pressure transmitter and flow totalizer)

ET

External Temperature compensation (pressure transmitter and flow totalizer)

Code
