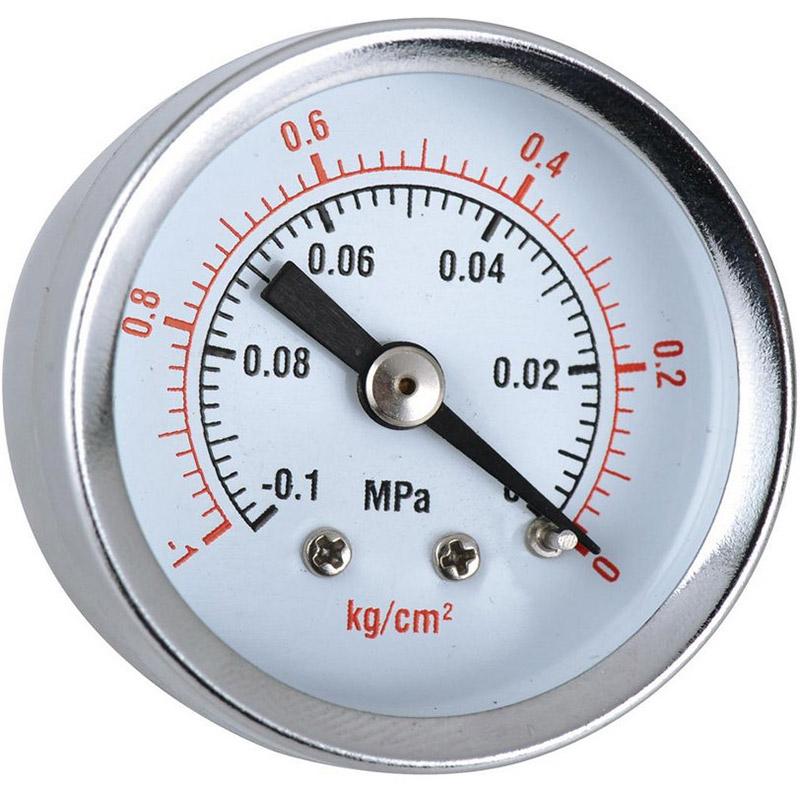

Bileşik Basınç Göstergesi
Related Products
Paslanmaz Çelik Basınç Göstergesi
Paslanmaz Çelik Basınç Göstergesine Genel Bakış Paslanmaz çelik basınç göstergeleri, petrol, kimyasallar, kimyasal elyaf, metalurji, enerji santralleri vb. Alanlarda yaygın olarak uygulanmaktadır.
Bir bileşik gösterge, hem pozitif hem de negatif (vakum) basınçları (vakum ve basınç göstergesi) görüntüleyebilen bir cihazdır. Gösterge üzerinde hem pozitif hem de negatif basınç uygulayan bir sistemi ölçerken bir bileşik Basınç Göstergesi kullanmanız gerekir.
GÜMÜŞ OTOMASYON ALETLERİ Basınç göstergesi, kılavuz çekme sistemi (bağlantılar, burdon tüpü, blok dahil), hareket, gösterge (işaretçi ve kadran) ve yuvadan (kasa, pencere ve cam) oluşur. Muhafaza, kirlenmeyi önlemek için sıçramaya dayanıklı tiptedir. Yağ dolu basınç göstergesi (normalde silikon yağı) çalışma ortamından gelen güçlü titreşimlere karşı dayanıklıdır ve ayrıca ortamdan gelen dalgalanma etkisini azaltabilir. Basınç Göstergeleri bir burdon tüpü algılama elemanı ile yapılmıştır. Algılama elemanı basınca maruz kaldığında bükülür ve sonuçta ortaya çıkan hareket, ölçüm olarak kadran yüzü işaretçisine mekanik bir hareket yoluyla iletilir.
|
Part |
Material |
|
|
Y series Standard Material |
YN Series stainless steel material |
|
|
Connector |
Brass |
Stainless steel |
|
Bourdon tube |
Brass |
Stainless steel |
|
Case |
Metal Plating |
Stainless steel |
|
Item |
Code |
Description |
|
Product |
Y |
Pressure Gauge |
|
Function |
Blank |
Standard Material |
|
N |
Oil filled Pressure Gauge |
|
|
FN |
Stainless steel material and Oil filled Pressure Gauge |
|
|
Diameter |
60 |
Φ60mm |
|
100 |
Φ100mm |
|
|
150 |
Φ150mm |
|
|
Mounting |
AO |
Bottom mounting |
|
AT |
Bottom mounting withfront flange |
|
|
AH |
Bottom mounting with back flange |
|
|
ZO |
Back mounting |
|
|
ZT |
Back mounting with front flange |
|
|
BO |
Lower back mounting |
|
|
BT |
Lower back mounting with front flange |
|
|
ZK |
Back U clamp mounting |
|
|
BK |
Lower back ,U clamp mounting |
|
|
S |
Others |
|
|
Connection |
C1 |
Thread M14×1.5 |
|
C2 |
Thread M20×1.5 |
|
|
C3 |
Thread 1/4NPT |
|
|
C4 |
Thread 1/2NPT |
|
|
Cx |
Others |
|
|
Measuring Range |
M*** |
Refer to range table |
|
Code |
Ranges |
|
M500 |
-0.1~0MPa |
|
M510 |
-0.1~0.06MPa |
|
M520 |
-0.1~0.15MPa |
|
M530 |
-0.1~0.3MPa |
|
M540 |
-0.1~0.5MPa |
|
M550 |
-0.1~0.9MPa |
|
M560 |
-0.1~1.5MPa |
|
M570 |
-0.1~2.4MPa |
|
|
|||||||||||
|

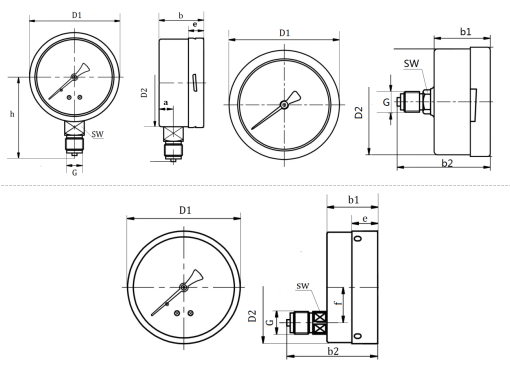

Size |
a |
b |
b1 |
b2 |
D1 |
D2 |
e |
f |
G |
h |
SW |
|
60 |
9 |
31 |
31 |
58 |
68 |
61 |
6 |
- |
M14*1.5 |
58 |
14 |
|
100 |
17 |
50 |
49 |
97 |
101 |
99 |
17 |
30 |
M20*1.5 |
90 |
22 |
|
150 |
17 |
50 |
50 |
97 |
151 |
149 |
17 |
30 |
M20*1.5 |
116 |
22 |
