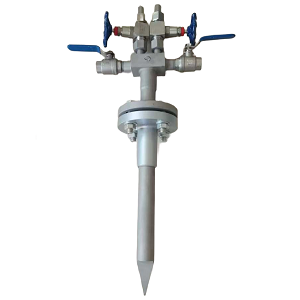

Pitoba Akış Ölçer

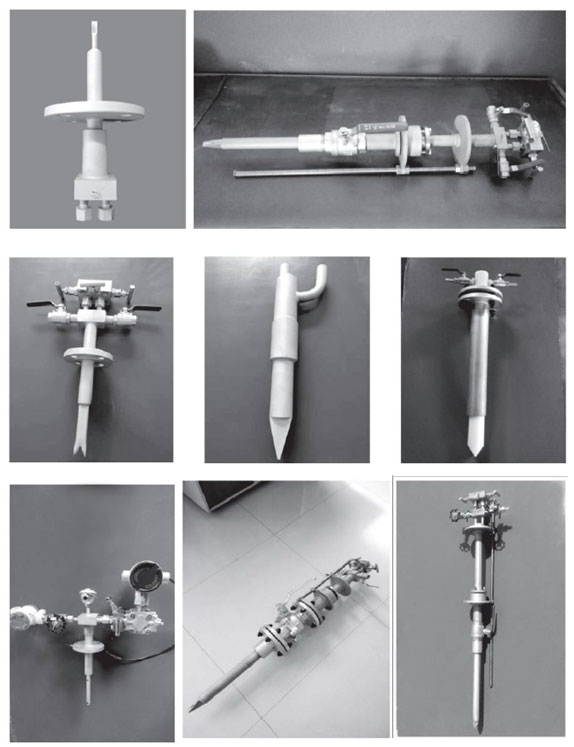

1. Ürün Genel Bakışı

Pitoba Akış Ölçer, endüstriyel proseslerde gaz, buhar ve sıvı akışının güvenilir ölçümü için tasarlanmış ortalama bir Pitot tüp akış ölçerdir.

Özellikle baca gazı, kok fırını gazı, yüksek fırın gazı ve toz, katran veya diğer kirleticiler içeren kömür gazı gibi sert, kirli ortamlar için uygundur.

Tipik olarak ölçülen ortamlar şunları içerir:

• Gazlar: hava (birincil/ikincil hava), oksijen, hidrojen, kuru gaz, konvertör gazı, yüksek fırın gazı, üretici gazı, kok fırını gazı, doğal gaz, LPG, baca gazı, kimyasal proses gazı, vb.
• Buhar/buhar: aşırı ısıtılmış buhar, doymuş buhar, ıslak buhar, çift yönlü buhar.
• Sıvılar: su, kısmen dolu su hatları, yıkama yağı, yağsız yağ, hafif yağ, katran, ağır yağ, ham petrol, aşındırıcı sıvılar, parafin ve proses sıvıları.

2. Neden Pitoba Debimetre?

Uzun vadeli endüstriyel operasyon, Pitoba Debimetresinin geleneksel debimetreler için zor olan zorlukları çözdüğünü kanıtlamıştır:

1. Enerji sektöründe birincil hava hızı ve hava hacmi ölçümünde tıkanıklığa ve aşınmaya karşı direnç gösterir.
2. Yüksek sıcaklık, yüksek basınç ve yüksek hızdaki ana buhar ölçümünü gerçekleştirir.
3. Çeşitli endüstriyel gazların ölçümünde kirlenme sorunlarını azaltır.
4. Hem çok küçük hem de çok büyük boru çaplarında (20 mm ile 8000 mm) ve düşük akış koşullarında çalışır.
5. Kapanmadan sıcak musluk / basınçlı montajı destekler.
6. Üretimi durdurmadan çevrimiçi temizlik ve tarama yapılmasına olanak tanır.
7. Standart dışı boru kesitlerinde (kare, dikdörtgen, baklava, trapez, eliptik, üçgen vb.) kullanılabilir.
8. Çoklu muayene cihazlarıyla kalibrasyon ve doğrulamayı destekler.
9. Ham petrol, katran ve ağır petrol gibi yüksek viskoziteli ortamların ölçümüne uygundur.
10. Düz boru hattının yetersiz kaldığı yerlerde hala ölçüm yapılabilir.

3. Çalışma Prensibi (Pitot Tüpü Teknolojisi)

Pitot-Bar'ın çalışma prensibi Pitot tüpüne dayanmaktadır.

Pitoba Akış Ölçer, ortalama bir Pitot tüplü akış ölçerdir. ISO 3966'ya (Kapalı kanallardaki akışkan akışının ölçümü - Pitot statik basınç tüpleri kullanılarak hız alanı yöntemi) göre tasarlanmış bir diferansiyel basınç akış ölçeridir.

Nasıl çalışır:

1. Sensör (Pitot çubuğu) boru hattının ortasına yerleştirilir.
2. Prob üzerindeki toplam basınç portu doğrudan akışa bakmaktadır.

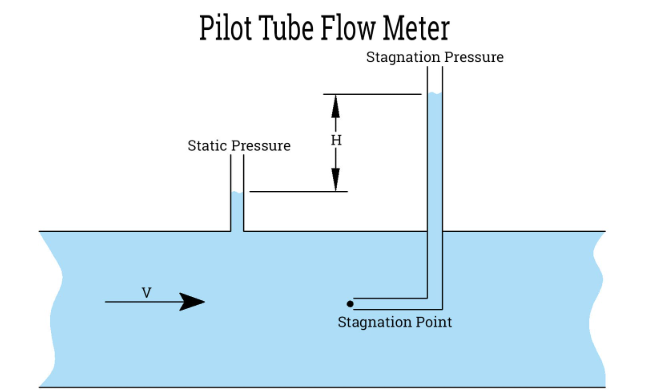

3. Sensör aynı noktada iki basıncı ölçer:
   • Toplam (durgunluk) basıncı
   • Statik basınç
4. Toplam basınç ile statik basınç arasındaki farka akışkan dinamik basıncı denir. Bu fark basıncı, o noktadaki akış hızıyla doğrudan ilişkilidir.
5. Ölçüm cihazı, ölçülen diferansiyel basınç ile boru hattı kesitinin ortalama akış hızı arasında kalibre edilmiş bir ilişki kurmak için ortalama Pitot yapısını kullanır.
6. Akış hızı daha sonra şu şekilde hesaplanır:
   • ortalama akış hızı ve
   • borunun etkin iç kesit alanı.

Bu sinyaller bir akış bilgisayarına veya DCS sistemine gönderilir. Sistem sıcaklık ve basınç dengelemesi yapar ve şunları sağlar:

• diferansiyel basınç
• statik basınç
• sıcaklık
• anlık akış hızı
• toplam akış
• hız
• ısı/enerji (buhar için)

Pitot tüpüne dayalı bu prensip, havacılıkta olgunlaşmış ve güvenilirdir. Pitot tüpleri, rüzgar tüneli testlerinde, uçak motoru aerodinamik testlerinde ve hatta uçaklarda hava hızı ölçüm cihazı olarak yaygın olarak kullanılmaktadır.

4. Performans Özellikleri

1. Enerji tasarrufu / neredeyse hiç basınç kaybı yok
   Pitoba probu genellikle çapı yaklaşık 30 mm'nin altında olan paslanmaz çelikten üretilir, bu nedenle boruda minimum tıkanıklık oluşturur. Geleneksel delik plakaları ve diğer kısma elemanlarıyla karşılaştırıldığında, basınç kaybı son derece düşüktür ve bu da işletme maliyetini düşürür.
2. Yüksek sıcaklık ve yüksek basınç kabiliyeti
   Prob, ortama bağlı olarak 304/316 paslanmaz çelik veya özel alaşımlardan üretilmiştir. Standart konfigürasyonda 650 °C'ye, özel tasarımlarda (Al₂O₃ gibi seramik kaplamalar) ise 800 °C veya daha yüksek sıcaklıklara kadar çalışabilir. 25 MPa'ya kadar basınç değerleri standart olup, özel uygulamalar için 32 MPa'ya kadar basınç değerleri mevcuttur.
3. Kirli serviste yüksek güvenilirlik
   Dahili basınç kanalları, içindeki ortamın neredeyse statik olmasını ve partikül veya katranın kolayca içeri taşınmasını önleyecek şekilde tasarlanmıştır. Bu, baca gazı gibi tozlu ve katran içeren gazlarda bile uzun süreler boyunca doğruluğun korunmasına yardımcı olur.

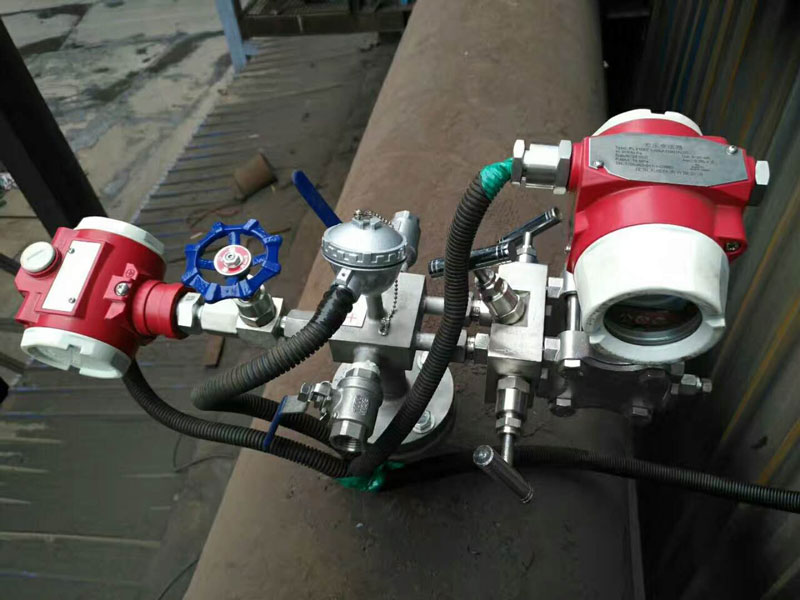

4. Kolay kurulum
   Kurulum, boru hattında delme/sıcak diş açma ve probun merkez hattına yerleştirilmesini gerektirir. Debimetre kaynaklanabilir veya flanşlanabilir. Çoğu durumda basınçlı (sıcak diş açma) montaj mümkündür.
5. Düşük bakım
   Birincil ölçüm elemanı (prob) genellikle rutin bakım gerektirmez. Sadece diferansiyel basınç vericisinin periyodik sıfır/açıklık kalibrasyonu ve ikincil cihaza gelen analog sinyalin doğrulanması yeterlidir.
6. Geniş ölçüm aralığı
   • Gaz akışı ≥ ~6 m/s
   • Sıvı akışı ≥ ~0,5 m/s
     Bu sayede hem düşük akışlı hem de büyük boru çapları için uygundur. Gazlar, buhar ve katran, ham petrol, ağır petrol ve kimyasal çözeltiler dahil olmak üzere sıvılarda kullanılabilir.
7. Esnek boru geometrisi
   Yuvarlak boru ve uzun düz hatlar gerektiren birçok hat içi akış ölçerin aksine, bu teknoloji yuvarlak, eliptik, kare, dikdörtgen, üçgen, trapez ve diğer kesitlere sahip borulara uygulanabilir. Ayrıca, daha kısa düz hat koşullarına da dayanıklıdır.
8. Akıllı ikincil enstrümanlar
   Pitoba Debimetre, merkezi izlemeyi desteklemek için yerel dijital görüntüleme ve uzaktan iletişim (tesis DCS / SCADA'ya) için akıllı vericiler / entegratörlerle eşleştirilebilir.

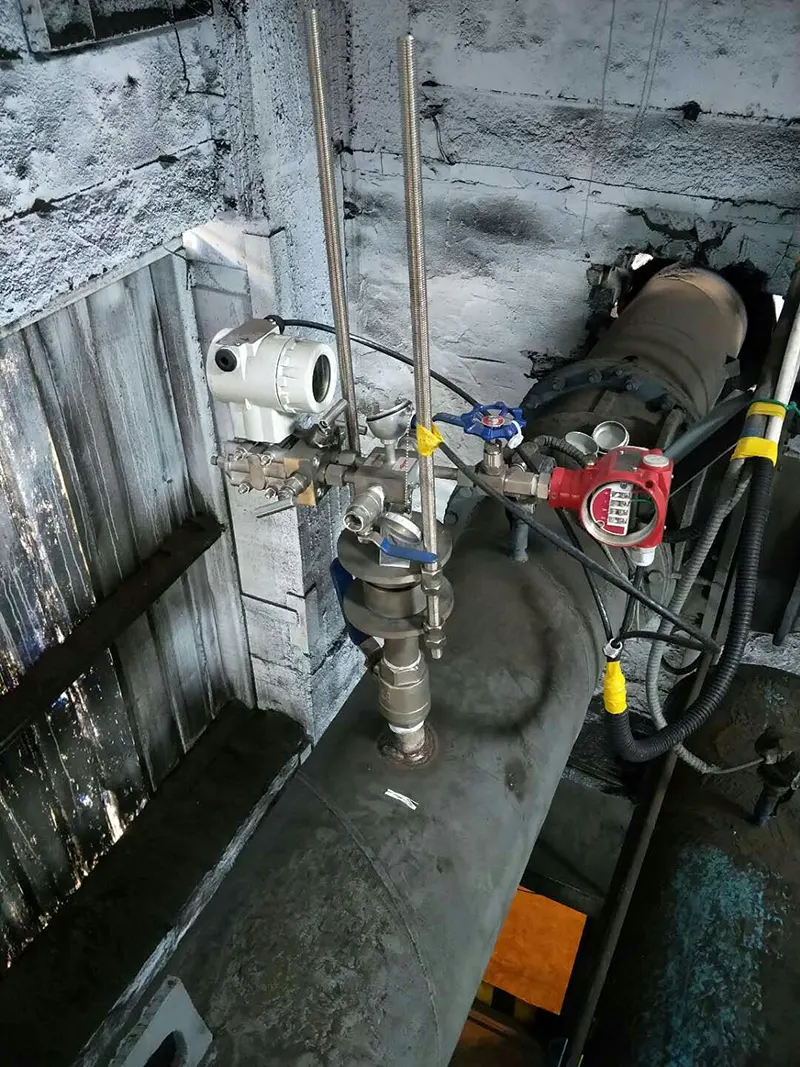

9. Çevrimiçi hizmet verilebilirlik
   Kapatılması mümkün olmayan ölçüm noktaları için, yüksek kirlilik içeren ortamlarda bile prob çevrimiçi olarak takılabilir, temizlenebilir veya taranabilir.

5. Teknik Özellikler

6. Özet

Pitoba Akış Ölçer, son derece geniş uygulama alanına sahip ISO 3966 tabanlı ortalama Pitot tüp akış ölçeridir: gaz, buhar veya sıvı; temiz veya kirli; düşük veya yüksek sıcaklık; düşük veya yüksek basınç; küçük veya son derece büyük boru boyutları.

Düşük basınç kaybı, basit kurulum, çevrimiçi servis kolaylığı ve akıllı kompanzasyon (basınç + sıcaklık) özelliklerini bir araya getirerek zorlu endüstriyel ortamlarda istikrarlı ve doğru akış ölçümü sağlar.
