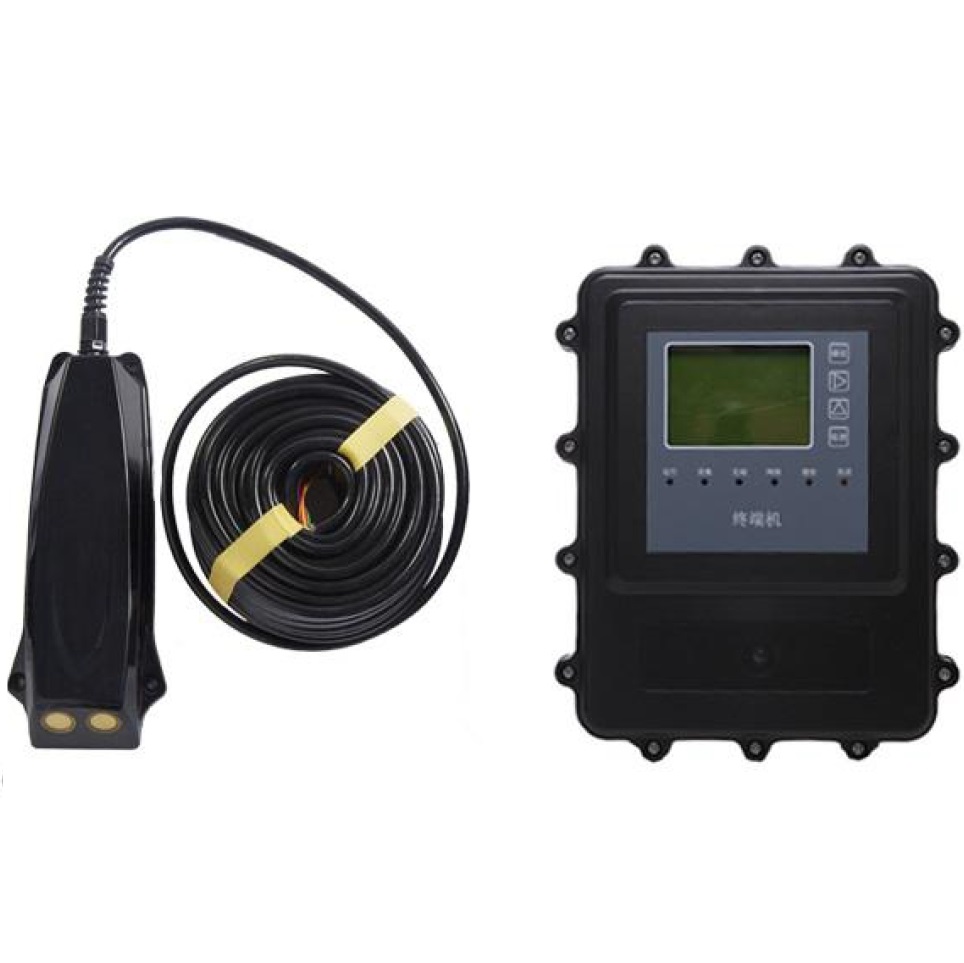

Doppler ultrasonik açık kanal akış ölçer, kısmen dolu boru veya kanalların akış hızını ölçmek için kullanılan bir cihazdır.

SLH-OP Serisi Kısmen Dolu Boru Ultrasonik Debimetre Prensibi

Katı parçacıklar veya akan bir akışkandaki hava kabarcıkları gibi yansıtıcı malzemelerden ultrasonik bir ışının yansımasından kaynaklanan Doppler kaymasını veya akışkanın kendi türbülansını ölçmek, akış hızının hesaplanmasını sağlar. Sesin havadaki hızını kullanarak, sensörden sıvı seviyesine olan mesafe belirlenebilir. Daha sonra kanaldaki akış, seviye ölçümüne göre hesaplanabilir; kullanıcı kanalın özelliklerini girer. Ortalama akış hızına, su derinliğine ve su sıcaklığına göre akış hızını hesaplar. Cihaz ayrıca kesit akış hızını da görüntüleyebilir.

Su sıcaklığı, aletin tepesine yerleştirilen ve gerçek su sıcaklığını yansıtması için belirli bir süre suya batırılması gereken bir sıcaklık probu kullanılarak ölçülür. Bu, sudaki ultrasonik dalgaların hızını kalibre etmek ve basınç sensörü tarafından ölçülen su seviyesi değerlerini düzeltmek için yapılır. Su derinliği, aletin tabanına yerleştirilen ve algılama parçası suyla doğrudan temas halinde olan yüksek hassasiyetli bir basınç sensörü kullanılarak ölçülür.

SLH-OP Serisi Kısmen Dolu Boru Ultrasonik Debimetrenin Avantajları

• Kayıp yok, kanal veya baraj inşasına gerek yok.
• Su seviyesi-debi ilişkisini kalibre etmeye gerek yoktur, özellikle su seviyesi yönteminin kullanılamadığı yavaş akışlı kanallar için uygundur; mühendislik inşaatına gerek yoktur, mühendislik maliyeti yoktur, akış kesintisi gerektirmeden hızlı ve kolay montaj yapılır.
• Cihazın probu doğrudan kanal duvarına sabitlenmiş çıkarılabilir ve basit bir brakete monte edilir ve bir iletişim kablosu aracılığıyla kontrol terminaline bağlanır.
• Düşük güç tüketimi sayesinde, harici bir güç kaynağına ihtiyaç duymadan sahada sürekli çalışabilir.
• Kontrol terminali, 2 ay boyunca sürekli çalışabilen ve yedek pili şarj ettikten veya değiştirdikten sonra çalışmaya devam edebilen küçük bir dahili pil ile birlikte gelir. Ayrıca büyük bir pile veya ev elektriğine de bağlanabilir.
• Altı aya kadar depolama kapasitesine sahip yerinde görüntüleme ve depolama. Son ölçülen veriler otomatik olarak yerinde görüntülenir ve geçmiş veriler terminaldeki görüntüleme kontrol düğmeleri aracılığıyla sorgulanabilir. Her 10 dakikada bir alınan ölçümlerden gelen veriler altı ay boyunca saklanabilir.

Teknik Özellikler

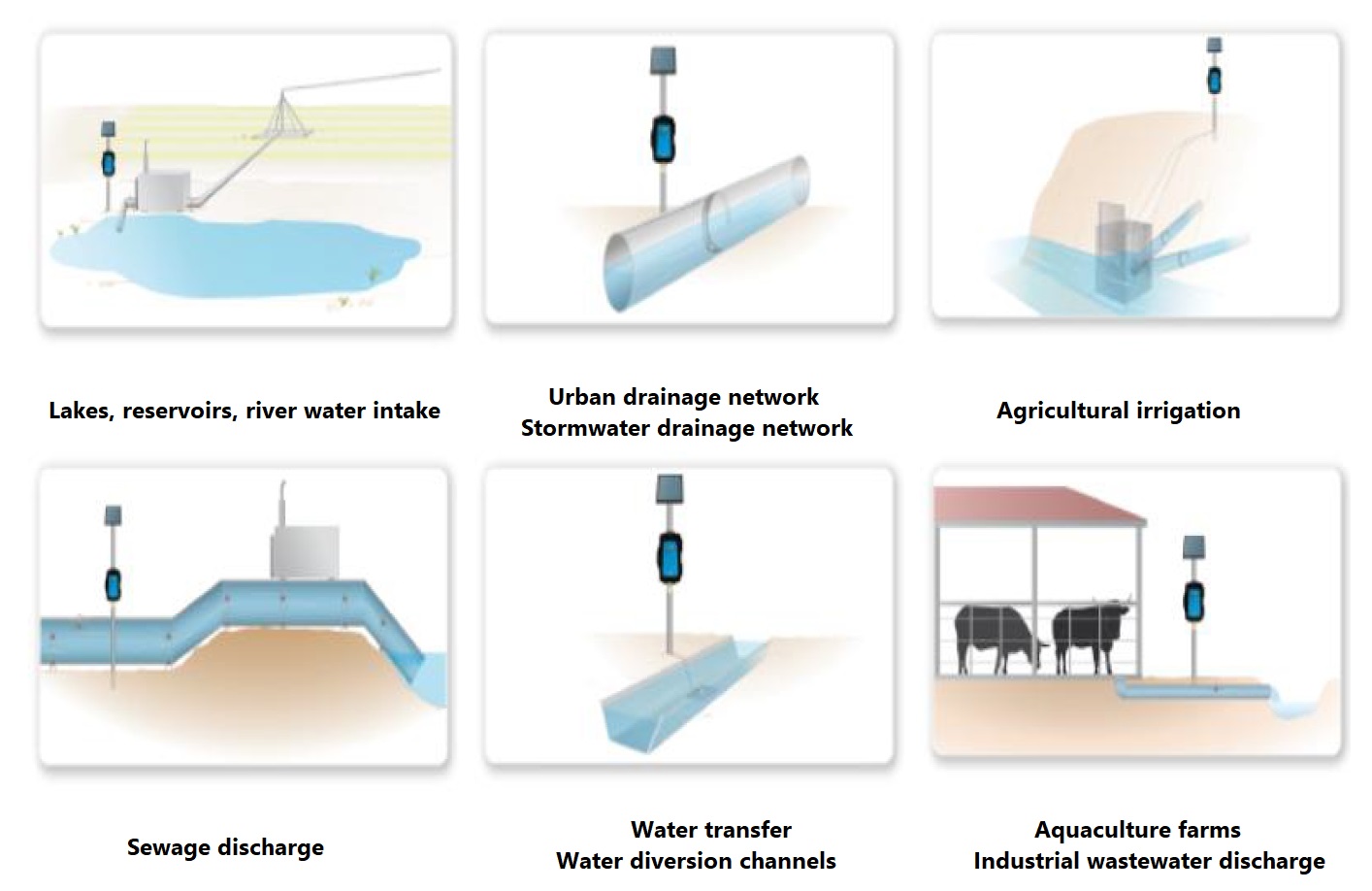

Uygulamalar

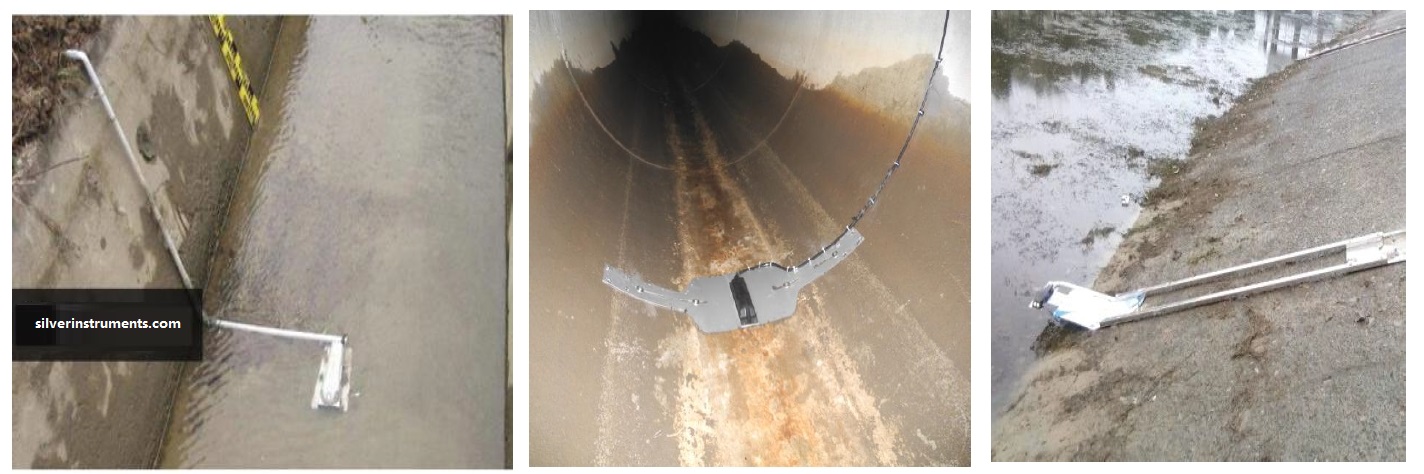

Site Resimleri
